シリンダ形フルステンレスハウジング近接センサ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 21,225円～31,000円特別価格
- 税込単価
- 23,348円～34,100円特別価格
フルステンレスハウジング近接センサで、自動車製造ラインの溶接工程用に特別設計さ...
詳細情報を確認する商品情報

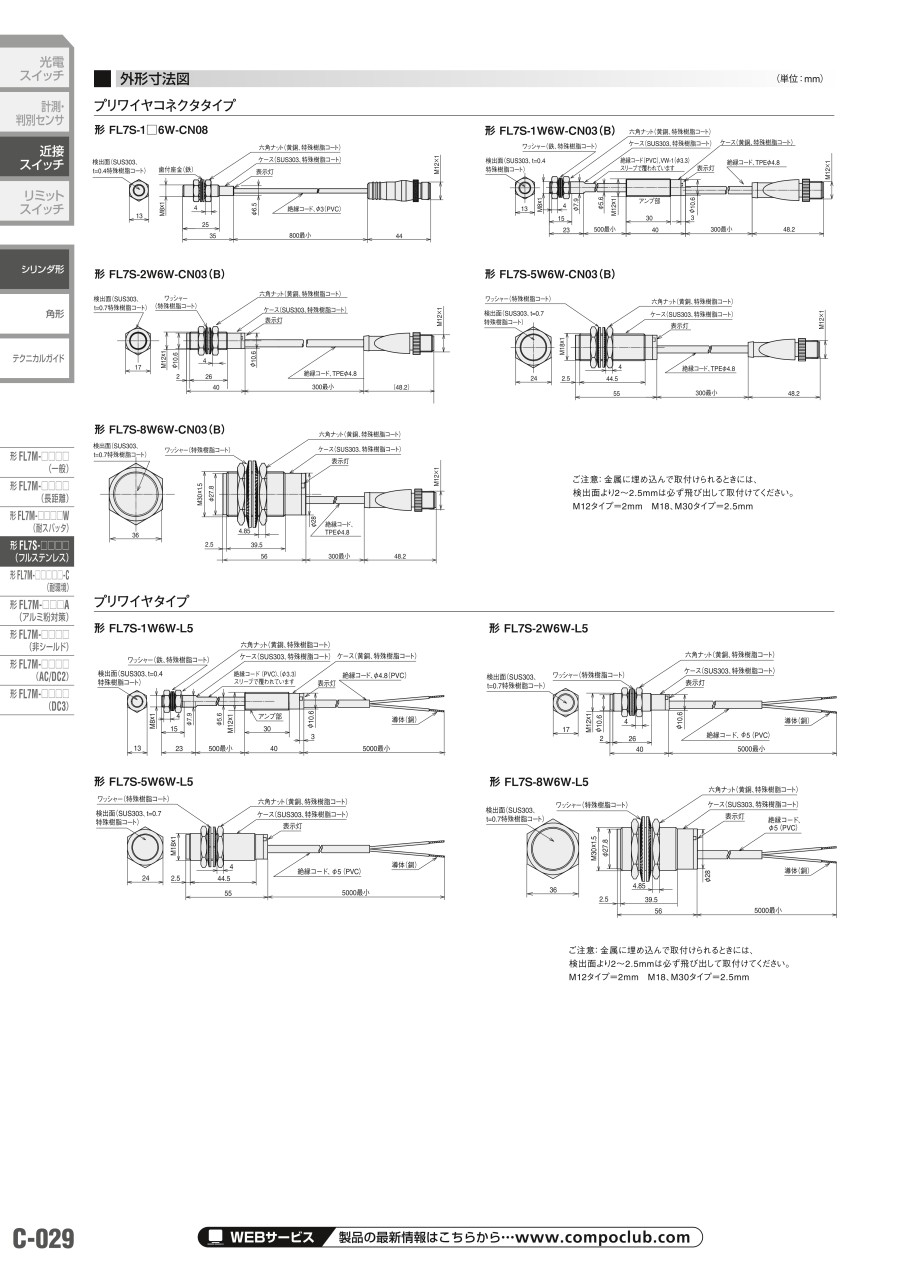

外形図
プリワイヤコネクタタイプ
FL7S-1□6W-CN08
FL7S-1W6W-CN03（B）
FL7S-2W6W-CN03（B）
FL7S-5W6W-CN03（B）
FL7S-8W6W-CN03（B）
注意：金属に埋め込んで取付けるときには、検出面より2～2.5mmは必ず飛び出して取付けてください。
M12タイプ＝2mm M18、M30タイプ＝2.5mm
プリワイヤタイプ
FL7S-1W6W-L5
FL7S-2W6W-L5
FL7S-5W6W-L5
FL7S-8W6W-L5
注意：金属に埋め込んで取付けるときには、検出面より2～2.5mmは必ず飛び出して取付けてください。
M12タイプ＝2mm M18、M30タイプ＝2.5mm
製品仕様
| 型番 | プリワイヤコネクタタイプ | FL7S-1□6W-CN08 | FL7S-1W6W-CN03（B） | FL7S-2W6W-CN03（B） | FL7S-5W6W-CN03（B） | FL7S-8W6W-CN03（B） |
|---|---|---|---|---|---|---|
| プリワイヤタイプ | - | FL7S-1W6W-L5 | FL7S-2W6W-L5 | FL7S-5W6W-L5 | FL7S-8W6W-L5 | |
| 検出方式 | 高周波発振形 | |||||
| 定格動作距離 | 1.5±0.15mm 注1 | 2±0.2mm 注1 | 5±0.5mm 注1 | 8±0.8mm 注1 | ||
| 標準検出体 | 鉄 8×8mm、t=1mm | 鉄 12×12mm、t=1mm | 鉄 18×18mm、t=1mm | 鉄 30×30mm、t=1mm | ||
| 応差 | 動作距離の15%以下 | |||||
| 定格電源電圧 | 12/24V DC | |||||
| 使用電圧範囲 | 10～30V DC | |||||
| 消費電流 | 10mA以下 | - | ||||
| 出力 | ON時残留電圧 | 2V以下 | 4.8V以下（開閉電流30mA時） | 5.5V以下（開閉電流30mA時） | ||
| 漏れ電流 | 10μA以下 | 0.8mA以下 | ||||
| 開閉電流 | 100mA以下 | 3mA～100mA | ||||
| 応答周波数 | 5Hz | 4Hz | 5Hz | |||
| 温度特性 | 動作距離（+25℃）の+15%-10%以内（-10～+60℃） | 動作距離（+25℃）の±10%以内（-10～+60℃） | ||||
| 動作表示灯 | 出力時 赤色点灯 | |||||
| 使用温度範囲 | -10～+60℃ | |||||
| 保存温度範囲 | -10～+60℃ | |||||
| 耐電圧 | AC 500V、50/60Hz 充電部一括とケース間 | |||||
| 耐振動 | 55Hz、複振幅：1mm X、Y、Z各方向2時間 | |||||
| 耐衝撃 | 294m/s2 X、Y、Z各方向6回 | |||||
| 保護構造 | IP67 注２ | |||||
| 耐溶接磁界性 | 100mT 注3 | 250mT 注3 | ||||
| 検出面厚み | 0.4mm | 0.7mm | ||||
| 質量 | -CN□□ | 30g | 50g | 50g | 70g | 130g |
| -L5 | - | 190g | 200g | 220g | 280g | |
| 回路保護 | 逆接保護回路 出力短絡保護回路 | 溶接電流ノイズ対策回路 | ||||
| 材質 | スイッチ本体 | ステンレス303（特殊耐スパッタコーティング） | ||||
注1：非鉄金属は検出しません。
注2：常時水、油のかかる雰囲気でのご使用は避けてください。
注3：AC/DC磁界85msec以下
規格表
プリワイヤコネクタタイプ
| 外径 | 動作距離 （磁性体のみ） | 動作形態 | コネクタピンアサイン | 型番 | ||||
|---|---|---|---|---|---|---|---|---|
| 配線 | 出力 | + | - | 出力 | 無極性 | |||
| M8 | 1.5mm | 2線式 無極性 | N.O. | - | 3-4 | FL7S-1W6W-CN03 | ||
| - | 1-4 | FL7S-1W6W-CN03B | ||||||
| M8 | 1.5mm | 3線式NPN | N.O. | 1 | 3 | 4 | - | FL7S-1A6W-CN08 |
| 3線式PNP | N.O. | 1 | 3 | 4 | - | FL7S-1D6W-CN08 | ||
| M12 | 2mm | 2線式 無極性 | N.O. | - | 3-4 | FL7S-2W6W-CN03 | ||
| - | 1-4 | FL7S-2W6W-CN03B | ||||||
| M18 | 5mm | 2線式 無極性 | N.O. | - | 3-4 | FL7S-5W6W-CN03 | ||
| - | 1-4 | FL7S-5W6W-CN03B | ||||||
| M30 | 8mm | 2線式 無極性 | N.O. | - | 3-4 | FL7S-8W6W-CN03 | ||
| - | 1-4 | FL7S-8W6W-CN03B | ||||||
プリワイヤタイプ
| 外径 | 動作距離 （磁性体のみ） | 動作形態 | 型番 | |
|---|---|---|---|---|
| 配線 | 出力 | |||
| M8 | 1.5mm | 2線式 無極性 | N.O. | FL7S-1W6W-L5 |
| M12 | 2mm | 2線式 無極性 | N.O. | FL7S-2W6W-L5 |
| M18 | 5mm | 2線式 無極性 | N.O. | FL7S-5W6W-L5 |
| M30 | 8mm | 2線式 無極性 | N.O. | FL7S-8W6W-L5 |
使用例
溶接の過酷な環境に対応
近接スイッチ（フルステンレスハウジング）
形 FL7S-□□□□
溶接電流磁界ノイズに高い体制とスパッタ付着が少ない特殊コーティングを採用
商品特長詳細
・cUL/CE
注意・禁止事項
周囲金属の影響
検出体以外の金属が周囲にある場合、動作特性に影響しますので下記に示す距離以上離してご使用ください。
斜線部分は検出体以外の周囲金属を示します。
A：取付け面から近接スイッチの先端（感応面）までの寸法。
（ ）内の数字は、付属の六角ナットを前面に取付けた場合。
B：近接スイッチの先端（感応面）から前方の鉄板までの寸法。
C：近接スイッチ前方側面の鉄板までの寸法。
| 型番 | A（mm） | B（mm） | C（mm） |
|---|---|---|---|
| FL7S-1□ | 0 | 4.5 | 8 |
| FL7S-2□ | 2 | 6 | 12 |
| FL7S-5□ | 2.5 | 15 | 16 |
| FL7S-8□ | 2.5 | 24 | 23 |
取付け
| 型番 | 許容締付けトルク（N・m） |
|---|---|
| FL7S-1□ | 8 |
| FL7S-2□ | 15 |
| FL7S-5□ | 30 |
| FL7S-8□ | 60 |
相互干渉
近接スイッチを並列または対向して取付ける場合、相互干渉によって誤作動することがありますので、下記に示す距離以上離してご使用ください。
| 型番 | A（mm） | B（mm） |
|---|---|---|
| FL7S-1□ | 16 | 20 |
| FL7S-2□ | 24 | 30 |
| FL7S-5□ | 36 | 50 |
| FL7S-8□ | 60 | 100 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
27,508円24,757円 ( 27,233円 ) | 4日目 |
27,508円 ( 30,259円 ) | 4日目 |
31,000円 ( 34,100円 ) | 4日目 |
29,000円 ( 31,900円 ) | 4日目 |
28,000円 ( 30,800円 ) | 4日目 |
24,592円 ( 27,051円 ) | 4日目 |
28,000円25,760円 ( 28,336円 ) | 4日目 |
28,000円 ( 30,800円 ) | 4日目 |
21,225円 ( 23,348円 ) | 4日目 |
23,142円21,290円 ( 23,419円 ) | 4日目 |
23,154円 ( 25,469円 ) | 4日目 |
23,142円21,290円 ( 23,419円 ) | 4日目 |
23,142円 ( 25,456円 ) | 4日目 |
24,325円21,892円 ( 24,081円 ) | 4日目 |
詳細情報
基本情報
フルステンレスハウジング近接センサで、自動車製造ラインの溶接工程用に特別設計された製品です。
【特長】
・検出面とハウジングは耐衝撃性。
・耐摩耗性に優れた一体形のステンレス製。
・スパッタ付着を少なくした特殊耐スパッタコーティング。
・溶接電流磁界ノイズ対策回路内蔵。
・M8、M12、M18、M30を品揃え。
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
ご注意
- 2022年10月以降の出荷分からコネクタ形状と色が変更となる場合がございます。
仕様に関して変更はございません。
