シリンダ形交流・直流両用2線式近接センサ FL7Mシリーズ

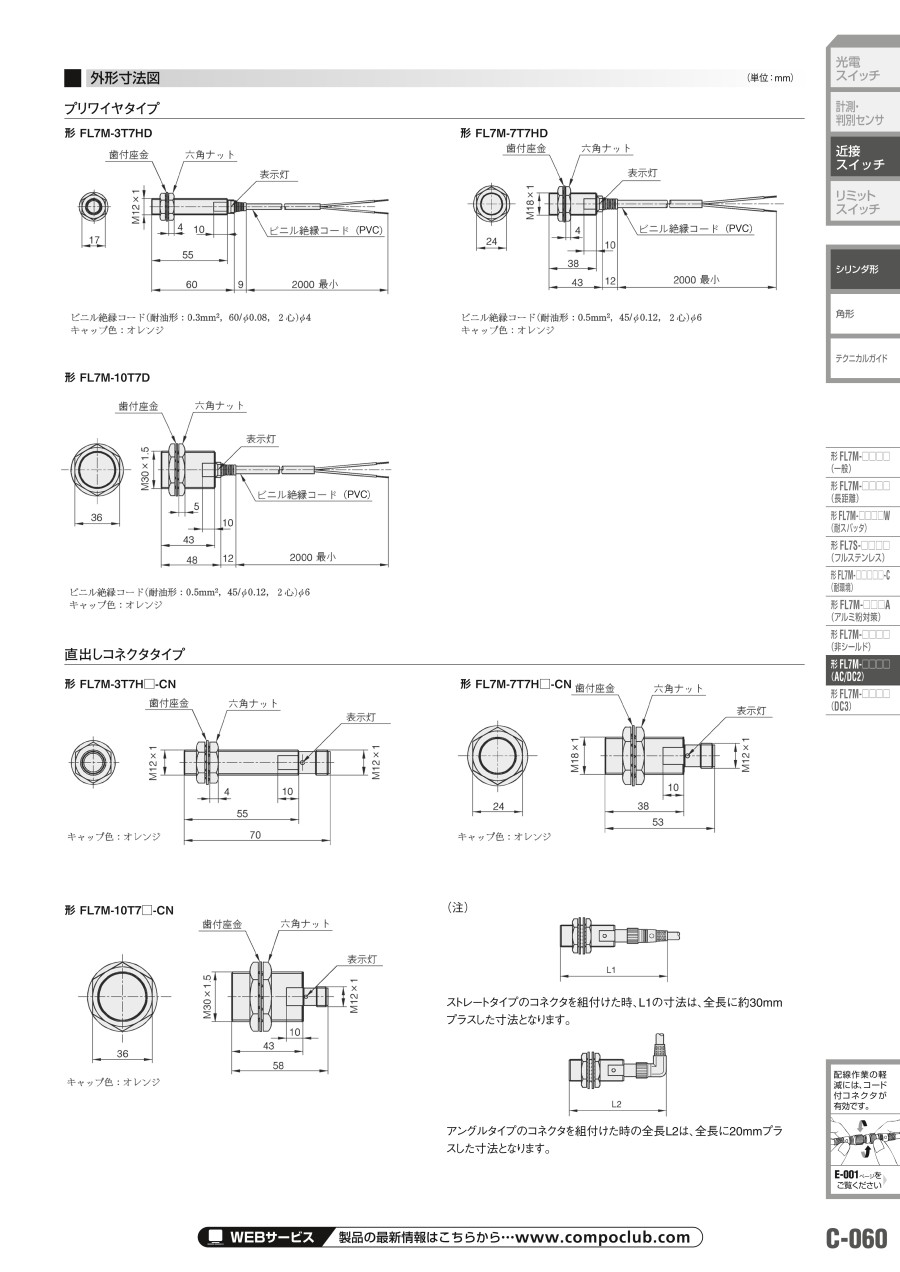

外形図

プリワイヤタイプ

FL7M-3T7HD

・ビニル絶縁コード（耐油形：0.3mm², 60/φ0.08, 2心）φ4
・キャップ色:オレンジ　

FL7M-7T7HD

・ビニル絶縁コード（耐油形：0.5mm², 45/φ0.12, 2心）φ6
・キャップ色:オレンジ　

FL7M-10T7D

・ビニル絶縁コード（耐油形：0.5mm², 45/φ0.12, 2心）φ6
・キャップ色:オレンジ　

直出しコネクタタイプ

FL7M-3T7H□-CN

・キャップ色:オレンジ　

FL7M-7T7H□-CN

・キャップ色:オレンジ　

FL7M-10T7□-CN

・キャップ色:オレンジ　

（注）

ストレートタイプのコネクタを組付けた時、L1の寸法は、全長に30mmプラスした寸法となる。

アングルタイプのコネクタを組付けた時の全長L2は、全長に20mmプラスした寸法となる。

プリワイヤコネクトタイプ

FL7M-3T7H□-CN03

・ビニル絶縁コード（耐油形：0.3mm², 60/φ0.08, 2心）φ4
・キャップ色:オレンジ　

FL7M-7T7H□-CN03

・ビニル絶縁コード（耐油形：0.5mm², 45/φ0.12, 2心）φ6
・キャップ色:オレンジ

FL7M-10T7H□-CN03

・ビニル絶縁コード（耐油形：0.5mm², 45/φ0.12, 2心）φ6
・キャップ色:オレンジ　

製品仕様

規格表

プリワイヤタイプ（コード長さ2m）

直出しコネクタタイプ

プリワイヤコネクタタイプ（コード長さ30cm）

注意・禁止事項

取付け

注.付属の歯付座金を使用した場合の許容強度です。
※使用する取付板や取付筐体、ナットおよび座金などの材質、表面状態によって許容締付けトルクは変化します。
　実際の組合せで事前にご確認ください。

周囲金属の影響

検出体以外の金属が周囲にある場合、動作特性に影響しますので下記に示す距離以上離してご使用ください。

斜線部分は検出体以外の周囲金属を示します。
A：取付け面から近接スイッチの先端（感応面）までの寸法。
B：近接スイッチの先端（感応面）から前方の鉄板までの寸法。
C：A=0の時の近接スイッチ前方側面の鉄板までの寸法。

相互干渉

近接スイッチを並列または対向して取付ける場合、
相互干渉によって誤作動することがありますので、
下記に示す距離以上離してご使用ください。

注意・禁止事項

（1）直列接続（AND接続）
　　AC 100V、200Vどちらの場合でもONのとき負荷に加わる電圧VLはVL=VS-（出力残留電圧×個数）（V）となります。
　　従ってVLが負荷の動作電圧以上なければ負荷は動作しませんのであらかじめ確認が必要です。
　　2個以上直列にして、AND回路で使用する場合は3個が限度です。

　　（下図VSの値に注意）

（2）並列接続（OR接続）
 2個以上の近接スイッチを並列にして、OR回路で使用することは原則としてできません。
 （A）、（B）が同時に動作せず、負荷を保持させる必要のない場合に限り並列接続で使用できますが、消費電流（漏れ電流）がn倍となり、復帰不良が生じやすくなります。
 （nは近接スイッチの個数）
 （A）、（B）同時に動作させて、負荷を保持させる場合は使用できません。
 すなわち、（A）、（B）同時に動作させて、負荷を保持させる場合、今、（A）がONになると（A）と（B）両端の電圧が約10Vに低下し、負荷電流が（A）を通って流れ動作します。
 次に検出物体が（B）に近づいた場合、（B）両端の電圧は10Vで すので低すぎて、（B）の開閉素子を動作させることができません。
 （A）が再びOFFになると、（A）と（B）両端の電圧が電源電圧まで上昇するため、ここで、はじめて（B）がONとなることができます。
 この間、（A）がOFF、（B）もOFFとなる時間（約10ms）があり、負荷が瞬間的に復帰します。このように負荷を保持させる場合は左図のようにリレーを介して使用してください。

突入電流の生ずる負荷

電磁開閉器、ランプ、モータ等突入電流の生ずる負荷を直接接続する場合、突入電流を含めて、定格電流以内で使用してください。

電源への接続／負荷の接続

必ず負荷を介して電源に接続してください。負荷を介さず直接電源に接続すると破損します。
また出力に極性はありませんので負荷はどちら側にも接続可能ですが、近接スイッチ破損による地絡時に電源短絡を防止するため、負荷を非接地側に接続することを推奨します。

電源投入時の動作

電源を投入してから、近接スイッチが検出可能となるまでの時間は80ms以下です。
また負荷と近接スイッチが別電源の場合には、必ず近接スイッチの電源を先に投入するようにしてください。

漏れ電流の影響

近接スイッチOFF時でも回路を動作させるため、わずかな電流が漏れ電流として流れます。
接続負荷の復帰には十分ご注意ください。

最小コード曲げ半径（R）

コードの最小曲げ半径は、コード外径の3倍以上となっていますので、急な曲げをしないようご注意ください。また、コード引出し口より30mm以内では急に曲げないようにしてください。
