アンプ内蔵角形近接センサ（小型）APMシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,153円～4,062円
- 税込単価
- 3,468円～4,468円
取り付け場所を選ばない小形サイズの近接センサ。回り止めボス付きで簡単取り付けを...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください
- 本シリーズは在庫が無くなり次第、下記仕様変更となります。
標準検出体：15×15×1mm 鉄 → 15×15×1mm SPCC に変更
応答周波数：120Hz → 400Hz に変更 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

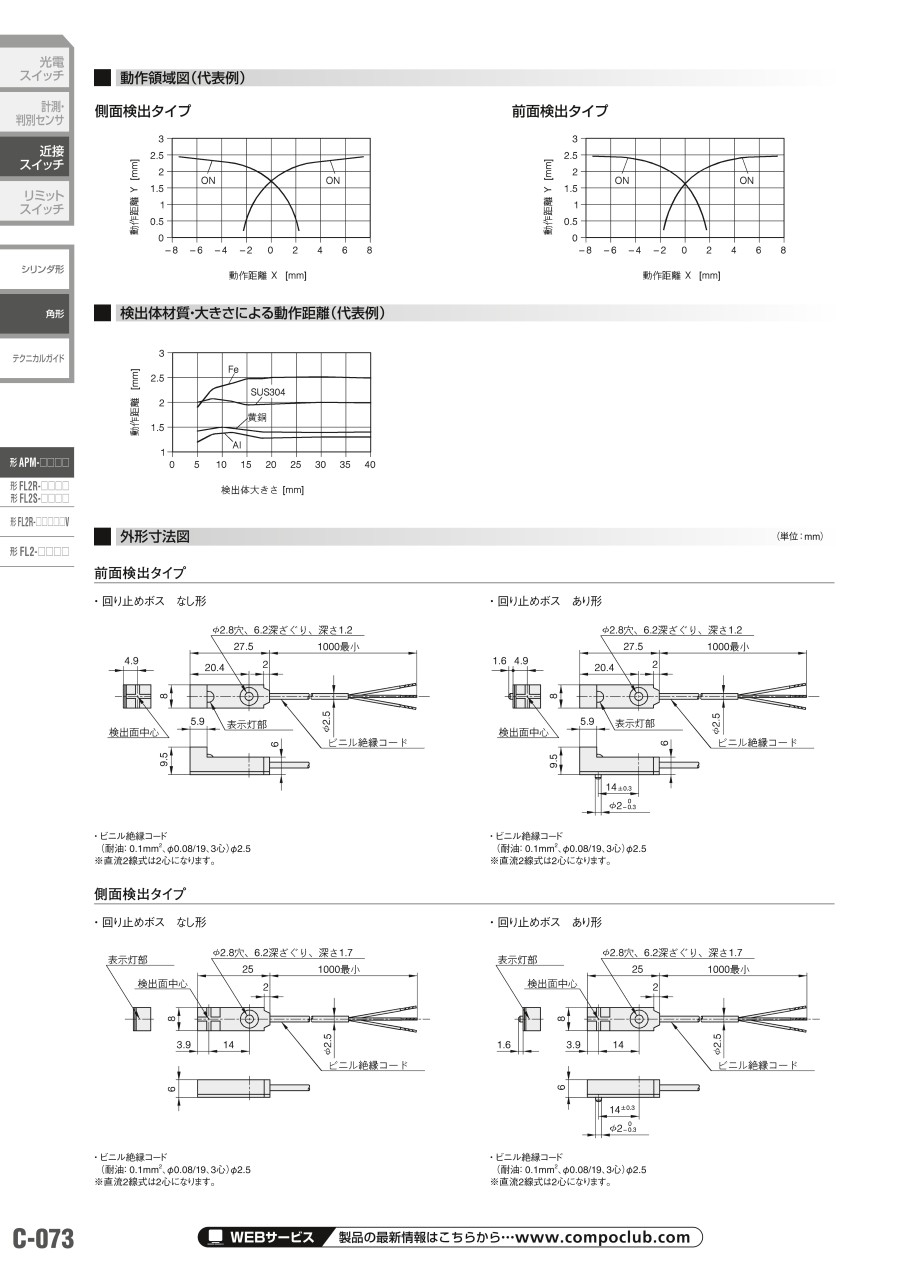

外形図
前面検出タイプ
（1）検出面中心 （2）表示灯部 （3）ビニル絶縁コード
※直流2線式は2心になる。
（1）検出面中心 （2）表示灯部 （3）ビニル絶縁コード
※直流2線式は2心になる。
側面検出タイプ
（1）検出面中心 （2）表示灯部 （3）ビニル絶縁コード
※直流2線式は2心になる。
（1）検出面中心 （2）表示灯部 （3）ビニル絶縁コード
※直流2線式は2心になる。
側面検出タイプ（-S）
（1）検出面中心 （2）ビニル絶縁コード
※直流2線式は2心になる。
（1）検出面中心 （2）ビニル絶縁コード
※直流2線式は2心になる。
製品仕様
直流3線式
| 標準型番 | APM-□3A1（-S） | APM-□3B1（-S） | APM-□3D1 | APM-□3E1 | |
|---|---|---|---|---|---|
| 検出方式 | 高周波発振形（非シールド形） | ||||
| 定格動作距離 | 2.5mm ±15% | ||||
| 設定距離 | 0～1.8mm | ||||
| 標準検出体 | 15×15×1mm SPCC | ||||
| 応差 | 動作距離の15%以下 | ||||
| 定格電源電圧 | DC 12/24V | ||||
| 使用電圧範囲 | DC 10.8～26.4V（リップル 10%以下） | ||||
| 消費電流 | 10mA以下 | ||||
| 出力形態 | NPNトランジスタ・オープンコレクタ | PNPトランジスタ・オープンコレクタ | |||
| 動作形態 | ノーマルオープン（N.O.） | ノーマルクローズ（N.C.） | ノーマルオープン（N.O.） | ノーマルクローズ（N.C.） | |
| 制御出力 | 開閉電流 | 30mA以下（抵抗負荷） | |||
| 残留電圧 | 1V以下（開閉電流 30mA時） | ||||
| 出力耐電圧 | 26.4V | ||||
| 応答周波数 | 400Hz | ||||
| 繰り返し精度 | 0.05mm以下 | ||||
| 温度特性 | 動作距離において+25℃を基準として-10～+55℃で±15%以下 | ||||
| 電源電圧特性 | 動作距離において定格電源電圧を基準として±10％の電圧変動で±2%以下 | ||||
| 表示灯 | 出力時オレンジ色点灯 | ||||
| 使用周囲温度 | -10～+55℃ | ||||
| 保存周囲温度 | -25～+70℃ | ||||
| 使用周囲湿度 | 35～85%RH | ||||
| 絶縁抵抗 | 50MΩ以上（DC 500V絶縁抵抗計にて） | ||||
| 耐電圧 | AC 1,000V 50/60Hz 1分間 充電部一括とケース間 | ||||
| 耐振動 | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2時間 | ||||
| 耐衝撃 | 500m/s2 X、Y、Z各方向 3回 | ||||
| 保護構造 | IP67（IEC529） | ||||
| 質量 | 約10g | ||||
| 回路保護 | サージ吸収、電源逆接続保護（-S：負荷短絡保護） | ||||
| 接続方式 | プリワイヤ（耐油コード 外径2.5mm 0.1mm2 3心 1m） | ||||
| ケース材質 | ポリアリレート樹脂 | ||||
| 締付けトルク | 0.5N・m（M2.6ねじ） | ||||
- ノーマルオープン：検出体接近時 負荷が動作（検出時 出力回路がオン）
- ノーマルクローズ：検出体接近時 負荷が復帰（非検出時 出力回路がオン）
規格表
直流3線式
| 形状 | 寸法（mm） （横×縦×高） | 動作距離 （mm） | 検出面の 位置 | 回り止め ボスの有無 | 出力/動作形態 （オープンコレクタ） | 型番 | |
|---|---|---|---|---|---|---|---|
| 前面検出タイプ | 8×D×H （検出面） D=5.9 H=9.4 （本体部） D=21.6 H=5.9 | 2.5 | 前面 | なし | NPN | N.O. | APM-A3A1 |
| N.C. | APM-A3B1 | ||||||
| PNP | N.O. | APM-A3D1 | |||||
| N.C. | APM-A3E1 | ||||||
| あり | NPN | N.O. | APM-B3A1 | ||||
| N.C. | APM-B3B1 | ||||||
| PNP | N.O. | APM-B3D1 | |||||
| N.C. | APM-B3E1 | ||||||
| 側面検出タイプ | 8×25×5.9 | 側面 | なし | NPN | N.O. | APM-C3A1 | |
| N.C. | APM-C3B1 | ||||||
| PNP | N.O. | APM-C3D1 | |||||
| N.C. | APM-C3E1 | ||||||
| あり | NPN | N.O. | APM-D3A1 | ||||
| N.C. | APM-D3B1 | ||||||
| PNP | N.O. | APM-D3D1 | |||||
| N.C. | APM-D3E1 | ||||||
| 8×25×7.5 | 側面 | なし | NPN | N.O. | APM-C3A1-S | ||
| N.C. | APM-C3B1-S | ||||||
| あり | PNP | N.O. | APM-D3A1-S | ||||
| N.C. | APM-D3B1-S | ||||||
注：全型番に異周波タイプを用意。異周波タイプは型番末尾に"F"がつきます。
例：APM-C3A1の異周波タイプ⇒APM-C3A1F
※異周波タイプとは……発振周波数を標準型番とは変え、相互干渉の影響を少なくしたタイプです。複数の近接スイッチを接近して取付ける場合に選定してください。
注意・禁止事項
取付け
本スイッチには、M2.6ねじ（首下長さ12mm）、六角ナット、平座金およびばね座金が付属されています。
取付けに際しては、下記に示す締付けトルク以下で締付けてください。
・許容締付けトルク：0.5N・m
・推奨ねじ径：M2.6
周囲金属の影響
検出体以外の金属が周囲にある場合、動作特性に影響しますので、下記に示す距離以上離してご使用ください。
・側方：A=5mm
・上方・前方：B=8mm、C=10mm
側面検出タイプ
前面検出タイプ
相互干渉
近接スイッチを並列または対向して取付ける場合、相互干渉によって誤動作することがありますので、右上に示す距離以上離してご使用ください。
標準周波タイプと異周波タイプ（APM-□3□1F）を交互に並べて使用するときは、A・B寸法とも（ ）内の距離以上離してご使用ください。
側面検出タイプ
前面検出タイプ
| 検出面の位置 | A（mm） | B（mm） |
|---|---|---|
| 側面検出タイプ | 28（0） | 40（10） |
| 前面検出タイプ | 28（0） | 40（10） |
電源投入時の動作
電源を投入してから近接スイッチが検出可能となるまでの時間は、40ms以下です。
また、負荷と近接スイッチが別電源の場合には必ず近接スイッチの電源を先に投入するようにしてください。
最小コード曲げ半径（R）
コードの最小曲げ半径は、コード外径の3倍以上となっていますので、急な曲げをしないようご注意ください。
また、コード引出し口より30mm以内では急に曲げないようにしてください。
