スプリングピン 波形 軽荷重用【1～5000個入り】
- 通常単価(税別)
- 2円～8,495円特別価格
- 税込単価
- 2円～9,345円特別価格
通常出荷日：在庫品1日目～5日目一部当日出荷可能
一般用のスプリングピンより荷重を抑えた製品で、樹脂、アルミ、木材等向けです。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2025年11月より一部商品につきまして、パック品での取り扱いを廃止しております。ご注文の際は注文単位数量を必ずご確認ください。
未確定：候補が121型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

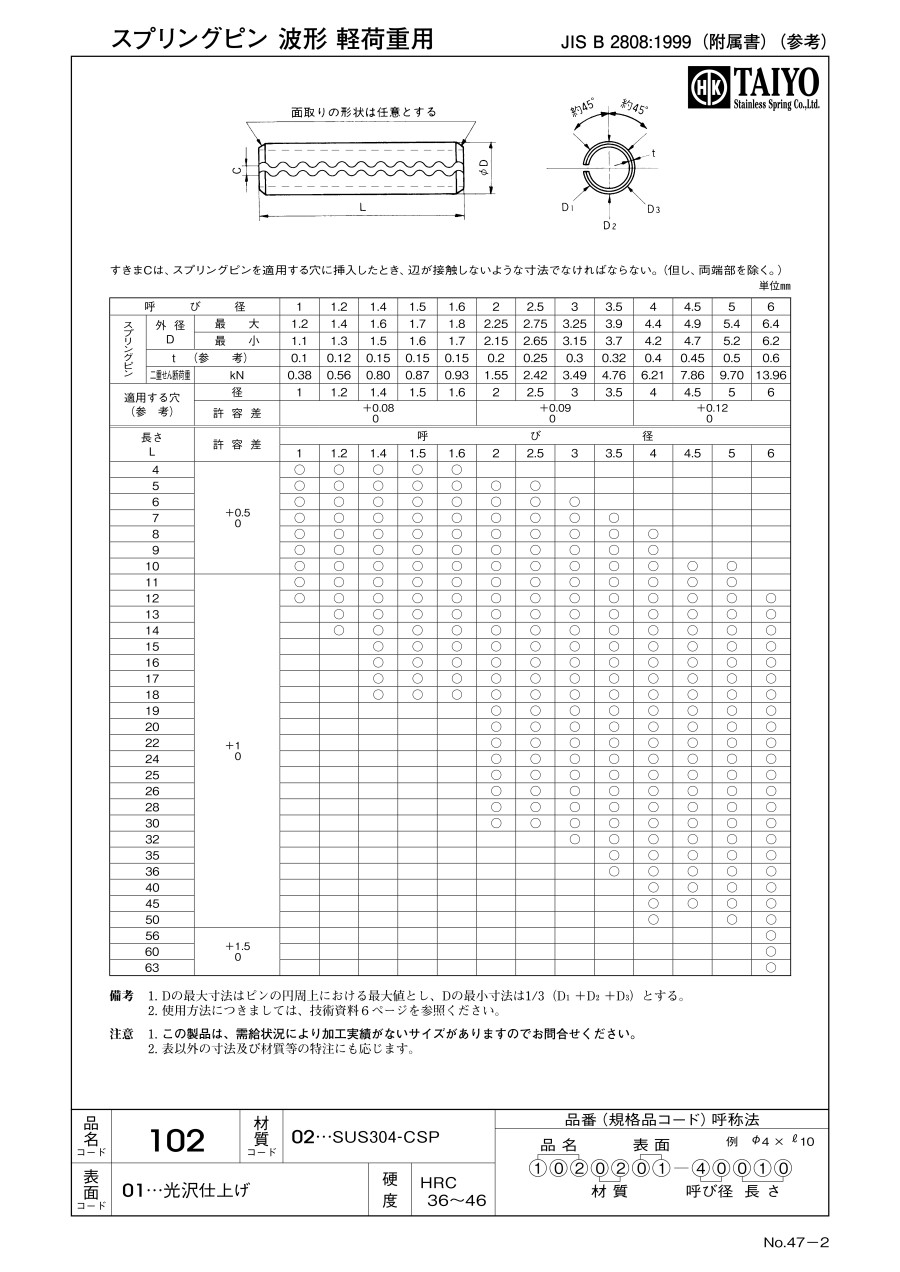

外形図
すきまCはスプリングピンを適用する穴に挿入したときに、辺が接触しないような寸法でなければならない。（但し、両端部は除く）
規格表
単位mm
| 呼び径 | スプリングピン | 適用する穴 （参考） | ||||
|---|---|---|---|---|---|---|
| 外径 D | t（参考） | 二重せん断荷重 | ||||
| 最大 | 最小 | kN | 径 | 許容差 | ||
| 1 | 1.2 | 1.1 | 0.1 | 0.38 | 1 | +0.08 0 |
| 1.2 | 1.4 | 1.3 | 0.12 | 0.56 | 1.2 | |
| 1.4 | 1.6 | 1.5 | 0.15 | 0.8 | 1.4 | |
| 1.5 | 1.7 | 1.6 | 0.15 | 0.87 | 1.5 | |
| 1.6 | 1.8 | 1.7 | 0.15 | 0.93 | 1.6 | |
| 2 | 2.25 | 2.15 | 0.2 | 1.55 | 2 | +0.09 0 |
| 2.5 | 2.75 | 2.65 | 0.25 | 2.42 | 2.5 | |
| 3 | 3.25 | 3.15 | 0.3 | 3.49 | 3 | |
| 3.5 | 3.9 | 3.7 | 0.32 | 4.76 | 3.5 | |
| 4 | 4.4 | 4.2 | 0.4 | 6.21 | 4 | +0.12 0 |
| 4.5 | 4.9 | 4.7 | 0.45 | 7.86 | 4.5 | |
| 5 | 5.4 | 5.2 | 0.5 | 9.7 | 5 | |
| 6 | 6.4 | 6.2 | 0.6 | 13.96 | 6 | |
| 長さ L | 許容差 | 呼び径 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1.2 | 1.4 | 1.5 | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | |||
| 4 | +0.5 0 | Ο | Ο | Ο | Ο | Ο | |||||||||
| 5 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||
| 6 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 7 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||
| 8 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||
| 9 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||
| 10 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||
| 11 | +1 0 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||
| 12 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||
| 13 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||
| 14 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||
| 15 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||
| 16 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||
| 17 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||
| 18 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||
| 19 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 20 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 22 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 24 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 25 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 26 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 28 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 30 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 32 | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||
| 35 | Ο | Ο | Ο | Ο | Ο | ||||||||||
| 36 | Ο | Ο | Ο | Ο | Ο | ||||||||||
| 40 | Ο | Ο | Ο | Ο | |||||||||||
| 45 | Ο | Ο | Ο | ||||||||||||
| 50 | Ο | Ο | |||||||||||||
| 56 | +1.5 0 | Ο | |||||||||||||
| 60 | Ο | ||||||||||||||
| 63 | Ο | ||||||||||||||
・Dの最大寸法はピンの円周上における最大値とし、Dの最小寸法は1/3（D1+D2+D3）とする。
・この製品は、需給状況により加工実績がないサイズがあります。
