スプリングピン 波形 一般用
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2円～331円特別価格
- 税込単価
- 2円～364円特別価格
ストレート形に比較し製品同士が絡みにくく自動挿入に適しているスプリングピン。【...
詳細情報を確認する未確定：候補が330型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

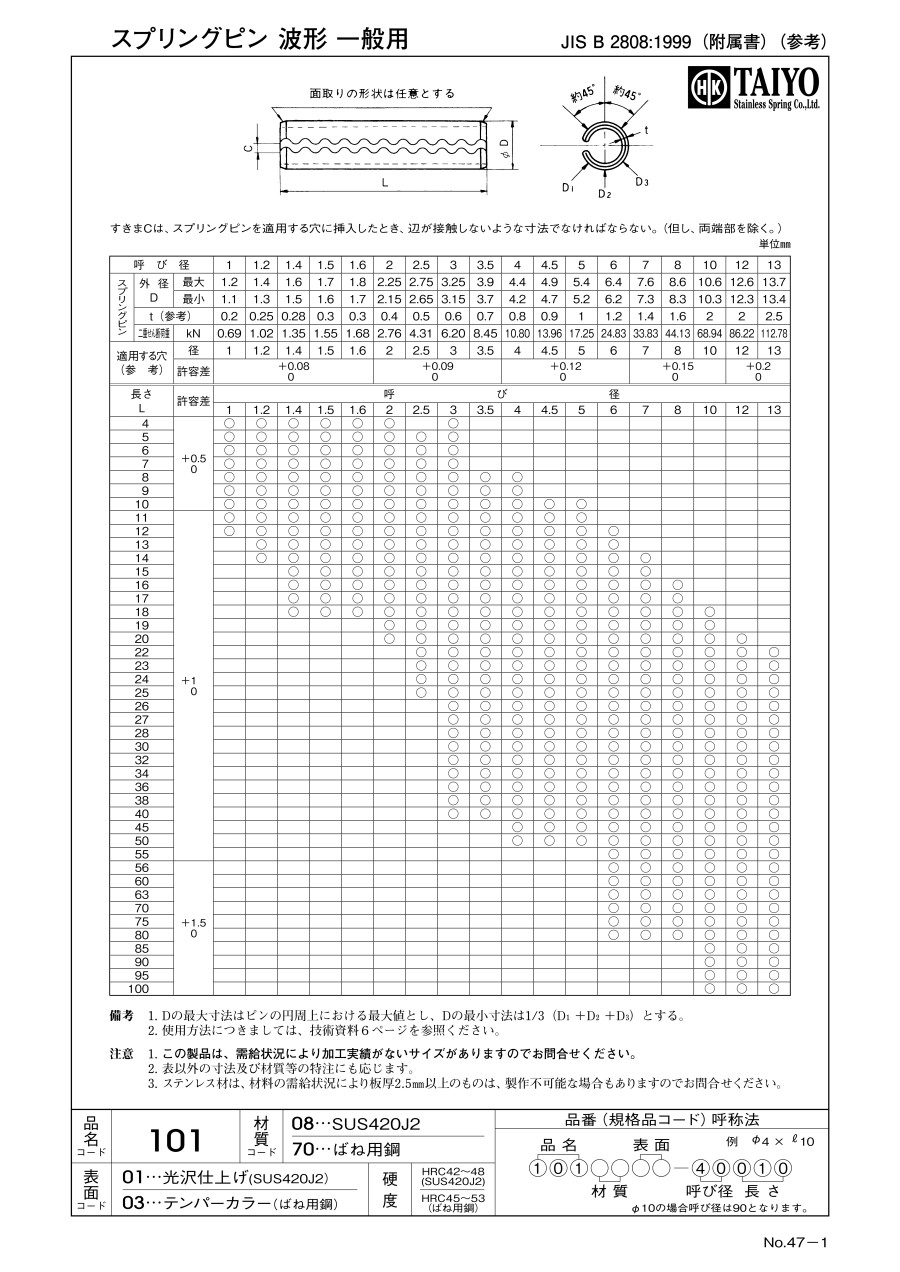

外形図
すきまCは、スプリングピンを適用する穴に挿入したとき、辺が接触しないような寸法でなければならない。（但し、両端部を除く。）
規格表
単位mm
| 呼び径 | スプリングピン | 適用する穴 (参考) | |||||
|---|---|---|---|---|---|---|---|
| 外径D | t （参考） | 二重せん断荷重 | |||||
| 最大 | 最小 | kgf | kN | 径 | 許容差 | ||
| 1 | 1.2 | 1.1 | 0.2 | 70 | 0.69 | 1 | +0.08 0 |
| 1.2 | 1.4 | 1.3 | 0.25 | 104 | 1.02 | 1.2 | |
| 1.4 | 1.6 | 1.5 | 0.28 | 138 | 1.35 | 1.4 | |
| 1.5 | 1.7 | 1.6 | 0.3 | 158 | 1.55 | 1.5 | |
| 1.6 | 1.8 | 1.7 | 0.3 | 171 | 1.68 | 1.6 | |
| 2 | 2.25 | 2.15 | 0.4 | 281 | 2.76 | 2 | +0.09 0 |
| 2.5 | 2.75 | 2.65 | 0.5 | 440 | 4.31 | 2.5 | |
| 3 | 3.25 | 3.15 | 0.6 | 633 | 6.21 | 3 | |
| 3.5 | 3.9 | 3.7 | 0.7 | 862 | 8.45 | 3.5 | |
| 4 | 4.4 | 4.2 | 0.8 | 1130 | 11.08 | 4 | +0.12 0 |
| 4.5 | 4.9 | 4.7 | 0.9 | 1424 | 13.96 | 4.5 | |
| 5 | 5.4 | 5.2 | 1 | 1760 | 17.26 | 5 | |
| 6 | 6.4 | 6.2 | 1.2 | 2532 | 24.83 | 6 | |
| 7 | 7.6 | 7.3 | 1.4 | 3450 | 33.83 | 7 | +0.15 0 |
| 8 | 8.6 | 8.3 | 1.6 | 4500 | 44.13 | 8 | |
| 10 | 10.6 | 10.3 | 2 | 7030 | 68.94 | 10 | |
| 12 | 12.6 | 12.3 | 2 | 8792 | 86.22 | 12 | ＋0.2 0 |
| 13 | 13.7 | 13.4 | 2.5 | 11500 | 113.27 | 13 | |
| 長さ L | 許容差 | 呼び径 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1.2 | 1.4 | 1.5 | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 7 | 8 | 10 | 12 | 13 | |||
| 4 | +0.5 0 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||||||
| 5 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||||||
| 6 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||||||
| 7 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||||||
| 8 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||||
| 9 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||||
| 10 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||
| 11 | +1 0 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 12 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 13 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||
| 14 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 15 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||
| 16 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 17 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||
| 18 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||
| 19 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||
| 20 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||
| 22 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||
| 23 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||
| 24 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||
| 25 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||
| 26 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||
| 27 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||
| 28 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||
| 30 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||
| 32 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||
| 34 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||
| 36 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||
| 38 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||
| 40 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||
| 45 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||||
| 50 | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||||
| 55 | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||||||||
| 56 | +1.5 0 | Ο | Ο | Ο | Ο | Ο | Ο | |||||||||||||
| 60 | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||||||||
| 63 | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||||||||
| 70 | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||||||||
| 75 | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||||||||
| 80 | Ο | Ο | Ο | Ο | Ο | Ο | ||||||||||||||
| 85 | Ο | Ο | Ο | |||||||||||||||||
| 90 | Ο | Ο | Ο | |||||||||||||||||
| 95 | Ο | Ο | Ο | |||||||||||||||||
| 100 | Ο | Ο | Ο | |||||||||||||||||
Dの最大寸法はピンの円周上における最大値とし、Dの最小寸法は1/3（D1+D2+D3）とする。
- この製品は、需給状況により加工実績がないサイズがあります。
- ステンレス材は、材料の需給状況により板厚2.5mm以上のものは、製作不可能な場合もあります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
65円32円 ( 35円 ) | 在庫品1日目当日出荷可能 |
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
2円 ( 2円 ) | 5日目 |
65円 ( 72円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
63円 ( 69円 ) | 在庫品1日目当日出荷可能 |
2円 ( 2円 ) | 5日目 |
63円 ( 69円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
13円 ( 14円 ) | 5日目 |
63円 ( 69円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
76円 ( 84円 ) | 5日目 |
63円 ( 69円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
8円 ( 9円 ) | 5日目 |
61円 ( 67円 ) | 在庫品1日目当日出荷可能 |
66円 ( 73円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
63円 ( 69円 ) | 在庫品1日目当日出荷可能 |
75円 ( 83円 ) | 在庫品1日目当日出荷可能 |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
61円 ( 67円 ) | 在庫品1日目当日出荷可能 |
66円 ( 73円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
75円 ( 83円 ) | 在庫品1日目当日出荷可能 |
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
2円 ( 2円 ) | 5日目 |
78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
73円 ( 80円 ) | 5日目 |
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
73円 ( 80円 ) | 在庫品1日目当日出荷可能 |
75円 ( 83円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
76円 ( 84円 ) | 在庫品1日目当日出荷可能 |
64円32円 ( 35円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
75円 ( 83円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
63円 ( 69円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
92円 ( 101円 ) | 在庫品1日目当日出荷可能 |
80円 ( 88円 ) | 在庫品1日目当日出荷可能 |
90円 ( 99円 ) | 5日目 |
86円 ( 95円 ) | 在庫品1日目当日出荷可能 |
3円 ( 3円 ) | 5日目 |
詳細情報
基本情報
ストレート形に比較し製品同士が絡みにくく自動挿入に適しているスプリングピン。
【特長】
・展開寸法が長く真円度、引抜き荷重に優れる
・ピンの自由時の外径は取付け穴より大きい
・取り付けたときばね作用によって穴の内壁面にラジアルの圧力が働くことにより耐振動性の強い保持力を発揮
・機械的強さに優れ、かつ中空のため軽量である等の特徴を有する
