大陽ステンレススプリング

スプリングピンストレート形一般用

Name: スプリングピン ストレート形 一般用
Brand: 大陽ステンレススプリング
SKU: 221000013313
Rating: 4.6 (9 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（9件）

通常単価(税別): 2円～252円

税込単価: 2円～277円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大陽ステンレススプリング

平行ピン（ステンレス・硬質・光沢仕上げ）

4.7

通常価格(税別)： 2円 (税込価格：2円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

大陽ステンレススプリング

スプリングピン波形一般用

4.3

通常価格(税別)： 2円 (税込価格：2円)

通常出荷日：在庫品1日目

波形に比較し動的荷重、衝撃荷重に優れるスプリングピン。【特長】・ピンの自由時...

詳細情報を確認する

種類
スプリングピン
ねじ/ねじ穴有無
なし
末端形状
両端テーパ/面取
軸径公差
プラス公差
特性
一般

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2025年11月より一部商品につきまして、パック品での取り扱いを廃止しております。ご注文の際は注文単位数量を必ずご確認ください。

未確定：候補が269型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

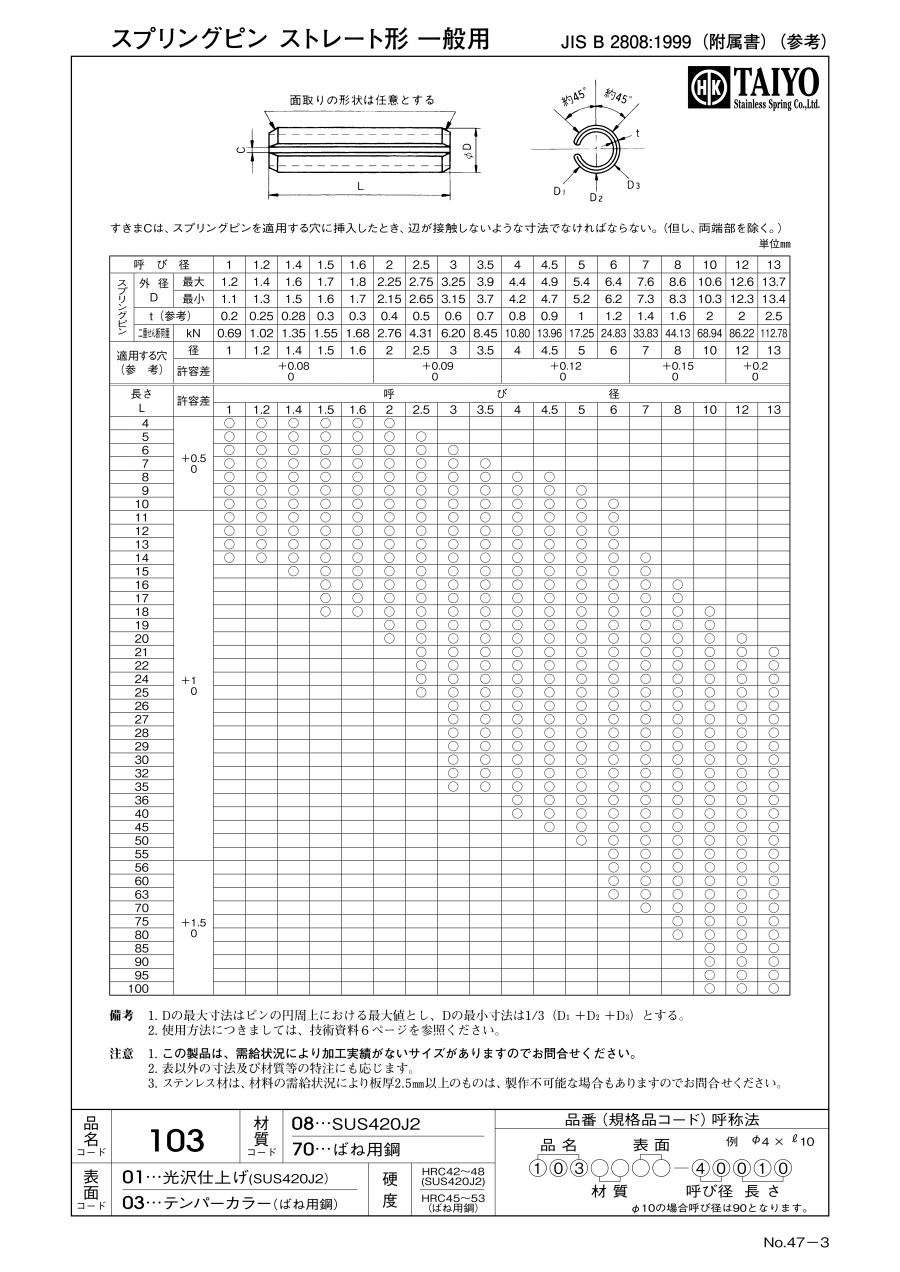

外形図

すきまCは、スプリングピンを適用する穴に挿入したとき、辺が接触しないような寸法でなければならない。（但し、両端部を除く。）

規格表

呼び	各部寸法			二重せん断荷重		適用する穴
	D		t	二重せん断荷重		適用する穴
	最大	最小	基準寸法	kgf	（kN）	径	許容差
1	1.2	1.1	0.2	70	（0.69）	1	+0.08 0
1.2	1.4	1.3	0.25	104	（1.02）	1.2
1.5	1.7	1.6	0.3	158	（1.55）	1.5
1.6	1.8	1.7	0.3	171	（1.68）	1.6
2	2.25	2.15	0.4	281	（2.76）	2	+0.09 0
2.5	2.75	2.65	0.5	440	（4.31）	2.5
3	3.25	3.15	0.6	633	（6.2）	3
3.5	3.9	3.7	0.7	864	（8.45）	3.5
4	4.4	4.2	0.8	1,130	（10.08）	4	+0.12 0
4.5	4.9	4.7	0.9	1,425	（13.96）	4.5
5	5.4	5.2	1	1,760	（17.25）	5
6	6.4	6.2	1.2	2,532	（24.83）	6
8	8.6	8.3	1.6	4,500	（44.13）	8	+0.15 0
10	10.6	10.3	2	7,030	（68.94）	10	+0.15 0
12	12.6	12.3	2	8,790	（86.22）	12	+0.2 0
13	13.7	13.4	2.5	11,500	（112.78）	13	+0.2 0

型番リスト

表示件数

型番

材質

呼び径

長さ

外径(最大)

(mm)

外径(最小)

(mm)

表面処理

販売単位

RoHS?

最小発注数量

[ステンレス] SUS420J2	1	5	1.2	1.1	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1	8	1.2	1.1	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1	10	1.2	1.1	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1	14	1.2	1.1	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.2	4	1.4	1.3	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.2	5	1.4	1.3	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.2	6	1.4	1.3	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.2	8	1.4	1.3	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.2	10	1.4	1.3	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.2	12	1.4	1.3	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.4	4	1.6	1.5	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.4	6	1.6	1.5	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.4	8	1.6	1.5	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.4	10	1.6	1.5	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.4	12	1.6	1.5	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	1.4	14	1.6	1.5	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	1.4	18	1.6	1.5	光沢仕上げ	バラ(1個から購入可能)	10	1個
[ステンレス] SUS420J2	1.5	4	1.7	1.6	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.5	6	1.7	1.6	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.5	7	1.7	1.6	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	1.5	12	1.7	1.6	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	1.5	16	1.7	1.6	光沢仕上げ	バラ(1個から購入可能)	10	1個
[ステンレス] SUS420J2	1.6	16	1.8	1.7	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	1.6	18	1.8	1.7	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	2	8	2.25	2.15	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	2	12	2.25	2.15	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	2	14	2.25	2.15	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	2	16	2.25	2.15	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	2.5	5	2.75	2.65	光沢仕上げ	箱・パック	10	5000個
[ステンレス] SUS420J2	2.5	8	2.75	2.65	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	2.5	12	2.75	2.65	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	2.5	14	2.75	2.65	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	2.5	20	2.75	2.65	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	3	6	3.25	3.15	光沢仕上げ	箱・パック	10	2000個
[ステンレス] SUS420J2	3	8	3.25	3.15	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	3	10	3.25	3.15	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	3	12	3.25	3.15	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	3	14	3.25	3.15	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	3	16	3.25	3.15	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	3	18	3.25	3.15	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	3	20	3.25	3.15	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	3	25	3.25	3.15	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	3	28	3.25	3.15	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	3	30	3.25	3.15	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	3	32	3.25	3.15	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	4	8	4.4	4.2	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	4	10	4.4	4.2	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	4	12	4.4	4.2	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	4	14	4.4	4.2	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	4	16	4.4	4.2	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	4	22	4.4	4.2	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	4	28	4.4	4.2	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	4	36	4.4	4.2	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	5	10	5.4	5.2	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	5	18	5.4	5.2	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	5	25	5.4	5.2	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	5	26	5.4	5.2	光沢仕上げ	箱・パック	10	1000個
[ステンレス] SUS420J2	5	40	5.4	5.2	光沢仕上げ	箱・パック	10	500個
[ステンレス] SUS420J2	5	45	5.4	5.2	光沢仕上げ	箱・パック	10	500個
[ステンレス] SUS420J2	5	50	5.4	5.2	光沢仕上げ	箱・パック	10	500個

通常単価(税別) (税込単価)	通常出荷日

2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
241円 ( 265円 )	1日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
241円 ( 265円 )	1日目
3円 ( 3円 )	5日目
3円 ( 3円 )	5日目
2円 ( 2円 )	5日目
2円 ( 2円 )	5日目
3円 ( 3円 )	5日目
3円 ( 3円 )	5日目
3円 ( 3円 )	5日目
3円 ( 3円 )	5日目
3円 ( 3円 )	5日目
3円 ( 3円 )	5日目
3円 ( 3円 )	5日目
3円 ( 3円 )	5日目
3円 ( 3円 )	5日目
3円 ( 3円 )	5日目
4円 ( 4円 )	5日目
3円 ( 3円 )	5日目
3円 ( 3円 )	5日目
3円 ( 3円 )	5日目
4円 ( 4円 )	5日目
4円 ( 4円 )	5日目
4円 ( 4円 )	5日目
5円 ( 6円 )	5日目
5円 ( 6円 )	5日目
3円 ( 3円 )	5日目
5円 ( 6円 )	5日目
4円 ( 4円 )	5日目
4円 ( 4円 )	5日目
4円 ( 4円 )	5日目
5円 ( 6円 )	5日目
6円 ( 7円 )	5日目
7円 ( 8円 )	5日目
5円 ( 6円 )	5日目
5円 ( 6円 )	5日目
6円 ( 7円 )	5日目
7円 ( 8円 )	5日目
10円 ( 11円 )	5日目
11円 ( 12円 )	5日目
12円 ( 13円 )	5日目

基本情報

基本情報

波形に比較し動的荷重、衝撃荷重に優れるスプリングピン。
【特長】
・ピンの自由時の外径は取付け穴より大きい。
・取り付けたときばね作用によって穴の内壁面にラジアルの圧力が働くことにより耐振動性の強い保持力を発揮。
・機械的強さに優れ、かつ中空のため軽量である等の特徴を有する。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
2025年11月より一部商品につきまして、パック品での取り扱いを廃止しております。ご注文の際は注文単位数量を必ずご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

オーエッチ工業
オーエッチ工業ショックレスハンマー
「スプリングピンストレート形一般用」を固定する際に使用するハンマーです。
トラスコ中山
ピンポンチセット
「スプリングピンストレート形一般用」を抜き取る際に使用する工具です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリングピンストレート形一般用のレビュー

4.6平均満足度：4.69件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

試作品の貫通軸として使用

満足度：5.02023/04/19

試作品の貫通軸として使用しました。市場で簡単にバラ買い出来ないサイズを小数試し購入出来たのはありがたかったです。

0人が参考にしています。

交換部品

満足度：5.02022/08/30

機械整備や破損したときの交換用に少量、在庫しているので適量購入できるのはありがたい。

0人が参考にしています。

金型エジェクタピン用

満足度：5.02022/07/25

金型のエジェクタピンの回り止めに使用しました。サイズが豊富で適当なものが見つかりました。

0人が参考にしています。

修理

満足度：4.02020/06/17

問題なく使用しています。比較的安価。納期が早くて助かります。

0人が参考にしています。

位置決め

満足度：4.02020/05/10

種類がたくさんあって、少量でも購入できるのでとても便利です。品質も問題ありません。

0人が参考にしています。
