C形止め輪（Cリング）（穴用）
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 57円～13,906円特別価格
- 税込単価
- 63円～15,297円特別価格
穴の内径側に円周上に溝を切った穴に入れ止め輪として使用します（専用の治具が必要...
詳細情報を確認する
未確定：候補が67型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表

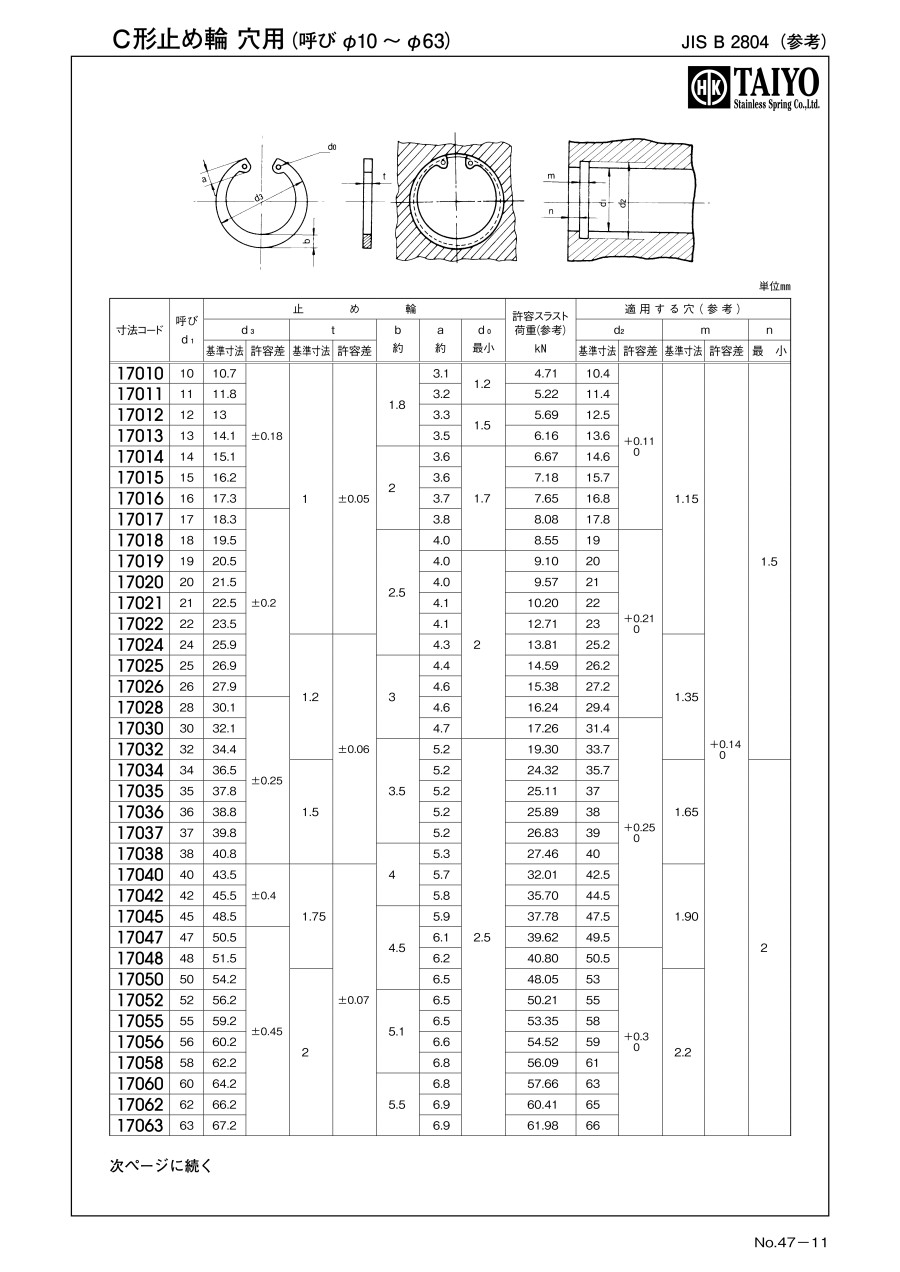

| サイズ No. | 止め輪 | 参考 d4 | 適用する穴 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d3 | t | b | a | d0 | d1 | d2 | m | 参考n | ||||||
| 基本 寸法 | 許容差 | 基本 寸法 | 許容差 | 約 | 約 | 最小 | 基本 寸法 | 許容差 | 基本 寸法 | 許容差 | 最小 | |||
| 10 | 10.7 | ±0.18 | 1 | ±0.05 | 1.8 | 3.1 | 1.2 | 4 | 10 | 10.4 | 0.11 0 | 1.15 | 0.14 0 | 1.5 |
| 11 | 11.8 | 1.8 | 3.2 | 4 | 11 | 11.4 | ||||||||
| 12 | 13 | 1.8 | 3.3 | 1.5 | 5 | 12 | 12.5 | |||||||
| 13 | 14.1 | 1.8 | 3.5 | 6 | 13 | 13.6 | ||||||||
| 14 | 15.1 | 2 | 3.6 | 1.7 | 7 | 14 | 14.6 | |||||||
| 15 | 16.2 | 2 | 3.6 | 8 | 15 | 15.7 | ||||||||
| 16 | 17.3 | 2 | 3.7 | 8 | 16 | 16.8 | ||||||||
| 17 | 18.3 | ±0.2 | 2 | 3.8 | 9 | 17 | 17.8 | |||||||
| 18 | 19.5 | 2.5 | 4.0 | 10 | 18 | 19 | 0.21 0 | |||||||
| 19 | 20.5 | 2.5 | 4.0 | 2 | 11 | 19 | 20 | |||||||
| 20 | 21.5 | 2.5 | 4.0 | 12 | 20 | 21 | ||||||||
| 21 | 22.5 | 2.5 | 4.1 | 12 | 21 | 22 | ||||||||
| 22 | 23.5 | 2.5 | 4.1 | 13 | 22 | 23 | ||||||||
| 23 | ||||||||||||||
| 24 | 25.9 | 1.2 | ±0.06 | 2.5 | 4.3 | 15 | 24 | 25.2 | 1.35 | |||||
| 25 | 26.9 | 3 | 4.4 | 16 | 25 | 26.2 | ||||||||
| 26 | 27.9 | 3 | 4.6 | 16 | 26 | 27.2 | ||||||||
| 28 | 30.1 | ±0.25 | 3 | 4.6 | 18 | 28 | 29.4 | |||||||
| 30 | 32.1 | 3 | 4.7 | 20 | 30 | 31.4 | 0.25 0 | |||||||
| 32 | 34.4 | 3.5 | 5.2 | 2.5 | 21 | 32 | 33.7 | |||||||
| 34 | 36.5 | 1.5 | 3.5 | 5.2 | 23 | 34 | 35.7 | 1.65 | 2 | |||||
| 35 | 37.8 | 3.5 | 5.2 | 24 | 35 | 37 | ||||||||
| 36 | 38.8 | 3.5 | 5.2 | 25 | 36 | 38 | ||||||||
| 37 | 39.8 | 3.5 | 5.2 | 26 | 37 | 39 | ||||||||
| 38 | 40.8 | 4 | 5.3 | 27 | 38 | 40 | ||||||||
| 40 | 43.5 | ±0.4 | 1.75 | ±0.07 | 4 | 5.7 | 28 | 40 | 42.5 | 1.9 | ||||
| 42 | 45.5 | 4 | 5.8 | 30 | 42 | 44.5 | ||||||||
| 45 | 48.5 | 4.5 | 5.9 | 33 | 45 | 47.5 | ||||||||
| 46 | 49.7 | ±0.45 | 5 | 6.1 | 33 | 46 | 48.5 | |||||||
| 47 | 50.5 | 4.5 | 6.1 | 34 | 47 | 49.5 | ||||||||
| 48 | 51.5 | 4.5 | 6.2 | 35 | 48 | 50.5 | 0.3 0 | |||||||
| 50 | 54.2 | 2 | 4.5 | 6.5 | 37 | 50 | 53 | 2.2 | +0.14 0 | 2 | ||||
| 52 | 56.2 | 5.1 | 6.5 | 39 | 52 | 55 | ||||||||
| 55 | 59.2 | 5.1 | 6.5 | 41 | 55 | 58 | ||||||||
| 56 | 60.2 | 5.1 | 6.6 | 42 | 56 | 59 | ||||||||
| 58 | 62.2 | 5.1 | 6.8 | 44 | 58 | 61 | ||||||||
| 60 | 64.2 | 5.5 | 6.8 | 46 | 60 | 63 | ||||||||
| 62 | 66.2 | 5.5 | 6.9 | 48 | 62 | 65 | ||||||||
| 63 | 67.2 | 5.5 | 6.9 | 49 | 63 | 66 | ||||||||
| 65 | 69.2 | 2.5 | ±0.08 | 5.5 | 7 | 50 | 65 | 68 | 2.7 | 2.5 | ||||
| 68 | 72.5 | 6 | 7.4 | 53 | 68 | 71 | ||||||||
| 70 | 74.5 | 6 | 7.4 | 55 | 70 | 73 | ||||||||
| 72 | 76.5 | 6.6 | 7.4 | 57 | 72 | 75 | ||||||||
| 75 | 79.5 | 6.6 | 7.8 | 60 | 75 | 78 | ||||||||
| 78 | 82.5 | ±0.55 | 6.6 | 8 | 62 | 78 | 81 | +0.35 0 | ||||||
| 80 | 85.5 | 7 | 8 | 64 | 80 | 83.5 | ||||||||
| 82 | 87.5 | 7 | 8 | 3 | 66 | 82 | 85.5 | |||||||
| 85 | 90.5 | 3 | ±0.09 | 7 | 8 | 69 | 85 | 88.6 | 3.2 | +0.18 0 | 3 | |||
| 88 | 93.5 | 7.6 | 8.2 | 71 | 88 | 91.5 | ||||||||
| 90 | 95.5 | 7.6 | 8.3 | 73 | 90 | 93.5 | ||||||||
| 92 | 97.5 | 8 | 8.3 | 74 | 92 | 95.5 | ||||||||
| 95 | 100.5 | 8 | 8.5 | 77 | 95 | 98.5 | ||||||||
| 98 | 103.5 | 8.3 | 8.7 | 80 | 98 | 101.5 | ||||||||
| 100 | 105.5 | 8.8 | 100 | 103.5 | ||||||||||
| 102 | 108 | 4 | ±0.10 | 8.9 | 9 | 102 | 106 | +0.54 0 | 4.2 | 4 | ||||
| 105 | 112 | 9.1 | 105 | 109 | ||||||||||
| 110 | 117 | 10.2 | 110 | 114 | ||||||||||
| 112 | 119 | 10.2 | 112 | 116 | ||||||||||
| 115 | 122 | ±0.65 | 9.5 | 10.2 | 115 | 119 | ||||||||
| 120 | 127 | 10.7 | 120 | 124 | +0.63 0 | |||||||||
| 125 | 132 | 10 | 10.7 | 3.5 | 125 | 129 | ||||||||
| 130 | 137 | +1.26 -0.63 | 10.7 | 130 | 134 | +0.2 0 | 6 | |||||||
| 135 | 142 | 10.8 | 11 | 135 | 139 | |||||||||
| 140 | 147 | 11 | 140 | 144 | ||||||||||
| 145 | 152 | 11 | 145 | 149 | ||||||||||
| 150 | 158 | 11.5 | 11.8 | 150 | 155 | 7.5 | ||||||||
| 155 | 164 | 11.8 | 155 | 160 | ||||||||||
| 160 | 169 | 12 | 12.5 | 160 | 165 | |||||||||
| 165 | 174.5 | 12.7 | 165 | 170 | ||||||||||
| 170 | 179.5 | 4 | 170 | 175 | ||||||||||
| 175 | 184.5 | +1.44 -0.72 | 12.5 | 175 | 180 | |||||||||
| 180 | 189.5 | 13 | 180 | 185 | +072 0 | |||||||||
| 190 | 199.5 | 13.5 | 190 | 195 | ||||||||||
| 195 | 204.5 | 195 | 200 | |||||||||||
| 200 | 209.5 | 14 | 200 | 205 | ||||||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
109円54円 ( 59円 ) | 在庫品1日目当日出荷可能 |
112円78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
110円55円 ( 61円 ) | 在庫品1日目当日出荷可能 |
121円60円 ( 66円 ) | 在庫品1日目当日出荷可能 |
124円 ( 136円 ) | 在庫品1日目当日出荷可能 |
123円79円 ( 87円 ) | 在庫品1日目当日出荷可能 |
119円59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
131円 ( 144円 ) | 在庫品1日目当日出荷可能 |
147円 ( 162円 ) | 在庫品1日目当日出荷可能 |
170円119円 ( 131円 ) | 在庫品1日目当日出荷可能 |
270円 ( 297円 ) | 在庫品1日目当日出荷可能 |
156円78円 ( 86円 ) | 在庫品1日目当日出荷可能 |
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
196円127円 ( 140円 ) | 在庫品1日目当日出荷可能 |
276円 ( 304円 ) | 在庫品1日目当日出荷可能 |
267円 ( 294円 ) | 在庫品1日目当日出荷可能 |
496円 ( 546円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
57円 ( 63円 ) | 5日目 |
462円 ( 508円 ) | 在庫品1日目当日出荷可能 |
572円 ( 629円 ) | 在庫品1日目当日出荷可能 |
608円 ( 669円 ) | 在庫品1日目当日出荷可能 |
597円298円 ( 328円 ) | 在庫品1日目当日出荷可能 |
840円 ( 924円 ) | 在庫品1日目当日出荷可能 |
539円 ( 593円 ) | 在庫品1日目当日出荷可能 |
558円 ( 614円 ) | 在庫品1日目当日出荷可能 |
403円 ( 443円 ) | 在庫品1日目当日出荷可能 |
572円 ( 629円 ) | 在庫品1日目当日出荷可能 |
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
620円 ( 682円 ) | 在庫品1日目当日出荷可能 |
873円 ( 960円 ) | 在庫品1日目当日出荷可能 |
806円 ( 887円 ) | 在庫品1日目当日出荷可能 |
742円 ( 816円 ) | 在庫品1日目当日出荷可能 |
588円 ( 647円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
992円545円 ( 600円 ) | 在庫品1日目当日出荷可能 |
1,011円 ( 1,112円 ) | 在庫品1日目当日出荷可能 |
977円 ( 1,075円 ) | 在庫品1日目当日出荷可能 |
1,242円 ( 1,366円 ) | 在庫品1日目当日出荷可能 |
639円 ( 703円 ) | 5日目 |
916円 ( 1,008円 ) | 5日目 |
977円 ( 1,075円 ) | 5日目 |
1,056円 ( 1,162円 ) | 5日目 |
1,097円 ( 1,207円 ) | 5日目 |
1,138円 ( 1,252円 ) | 5日目 |
1,223円 ( 1,345円 ) | 5日目 |
1,272円 ( 1,399円 ) | 5日目 |
2,656円 ( 2,922円 ) | 5日目 |
2,766円 ( 3,043円 ) | 5日目 |
2,891円 ( 3,180円 ) | 5日目 |
2,969円 ( 3,266円 ) | 5日目 |
3,219円 ( 3,541円 ) | 5日目 |
3,828円 ( 4,211円 ) | 5日目 |
3,984円 ( 4,382円 ) | 5日目 |
4,266円 ( 4,693円 ) | 5日目 |
5,734円 ( 6,307円 ) | 5日目 |
5,734円 ( 6,307円 ) | 5日目 |
5,906円 ( 6,497円 ) | 5日目 |
5,906円 ( 6,497円 ) | 5日目 |
詳細情報
基本情報
穴の内径側に円周上に溝を切った穴に入れ止め輪として使用します（専用の治具が必要となります）。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 2025年11月より一部商品につきまして、パック品での取り扱いを廃止しております。ご注文の際は注文単位数量を必ずご確認ください。
