電池ばね 線ばねタイプ
- 材質
- ニッケルメッキ鋼線
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が21型番あります。
商品情報
外形図 両極用(BS007-012)
外形図 両極用(BS101-102)
外形図 両極用 (BS103-104)
外形図 プラス極用
外形図 マイナス極
単3､単4電池接点用の電池ばね
両極用電池ばね
両極用電池ばね。
外形図。
| 製品番号 | 線径 mm | D1 mm | D2 mm | Hf mm | 総巻数 | ピッチ mm | セット長 mm | セット荷重 N | D3 mm | D4 mm | 総巻数 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単3用 | BS007 | 0.55 | 9 | 3.5 | 7.5 | 5 | 14.5 | 4 | 4.9 | 9 | 2.5 | 3 |
| BS008 | 9.5 | 3.5 | 8.5 | 6.8 | 9.5 | 2.5 | ||||||
| BS009 | 10 | 3.5 | 8.5 | 6.8 | 10 | 2.5 | ||||||
| 単4用 | BS010 | 0.5 | 7 | 3 | 7.5 | 5 | 10.5 | 4 | 4.9 | 7 | 2.3 | 3 |
| BS011 | 7.5 | 3.5 | 7.5 | 3.9 | 7.5 | 2.3 | ||||||
| BS012 | 7.5 | 3.5 | 8 | 4.9 | 7.5 | 2.3 |
両極用電池ばね2。
外形図2。
| 製品番号 | 線径 mm | D1 mm | D2 mm | Hf mm | 総巻数 | ピッチ mm | セット長 mm | セット荷重 N | A mm | B mm | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 単3用 | BS101 | 0.55 | 9.5 | 3.5 | 8.5 | 5 | 14.5 | 4 | 5.25 | 9.5 | 3.5 |
| 単4用 | BS102 | 0.5 | 7.5 | 3.5 | 7.5 | 5 | 10.5 | 4 | 4.9 | 7.5 | 3 |
両極用電池ばね3。
外形図3。
| 製品番号 | 線径 mm | D1 mm | D2 mm | Hf mm | 総巻数 | ピッチ mm | セット長 mm | セット荷重 N | A mm | B mm | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 単3用 | BS103 | 0.55 | 9.5 | 3.5 | 8.5 | 5 | 14.5 | 4 | 5.25 | 9.5 | 9.5 |
| 単4用 | BS104 | 0.5 | 7.5 | 3.5 | 7.5 | 5 | 10.5 | 4 | 4.9 | 7.5 | 7.5 |

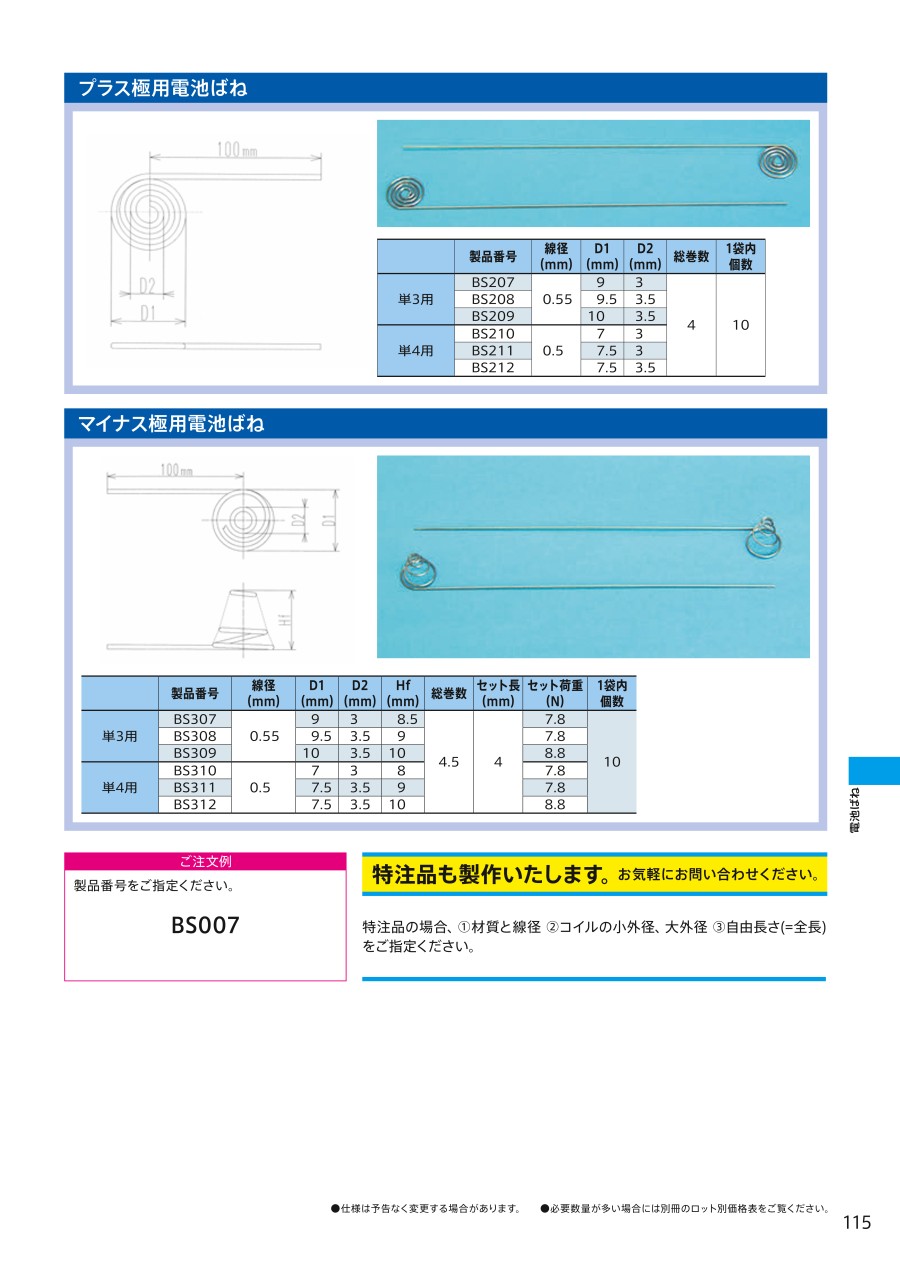

プラス極用電池ばね
プラス極用電池ばね。
外形図。
| 製品番号 | 線径 mm | D1 mm | D2 mn | 総巻数 | |
|---|---|---|---|---|---|
| 単3用 | BS207 | 0.55 | 9 | 3 | 4 |
| BS208 | 9.5 | 3.5 | |||
| BS209 | 10 | 3.5 | |||
| 単4用 | BS210 | 0.5 | 7 | 3 | 4 |
| BS211 | 7.5 | 3 | |||
| BS212 | 7.5 | 3.5 |
マイナス極用電池ばね
マイナス極用電池ばね。
外形図。
| 製品番号 | 線径 mm | D1 mm | D2 mm | Hf mm | 総巻数 | セット長 mm | セット荷重 N | |
|---|---|---|---|---|---|---|---|---|
| 単3用 | BS307 | 0.55 | 9 | 3 | 8.5 | 4.5 | 4 | 7.8 |
| BS308 | 9.5 | 3.5 | 9 | 7.8 | ||||
| BS309 | 10 | 3.5 | 10 | 8.8 | ||||
| 単4用 | BS310 | 0.5 | 7 | 3 | 8 | 4.5 | 4 | 7.8 |
| BS311 | 7.5 | 3.5 | 9 | 7.8 | ||||
| BS312 | 7.5 | 3.5 | 10 | 8.8 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
349円 ( 384円 ) | 在庫品1日目当日出荷可能 |
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
349円 ( 384円 ) | 在庫品1日目当日出荷可能 |
351円 ( 386円 ) | 在庫品1日目当日出荷可能 |
373円 ( 410円 ) | 在庫品1日目当日出荷可能 |
373円 ( 410円 ) | 5日目 |
373円 ( 410円 ) | 5日目 |
349円 ( 384円 ) | 在庫品1日目当日出荷可能 |
349円 ( 384円 ) | 5日目 |
349円 ( 384円 ) | 5日目 |
174円 ( 191円 ) | 在庫品1日目当日出荷可能 |
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
174円 ( 191円 ) | 5日目 |
174円 ( 191円 ) | 在庫品1日目当日出荷可能 |
174円 ( 191円 ) | 6日目 |
174円 ( 191円 ) | 在庫品1日目当日出荷可能 |
174円 ( 191円 ) | 在庫品1日目当日出荷可能 |
174円 ( 191円 ) | 在庫品1日目当日出荷可能 |
145円 ( 160円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
単3、単4電池接点用の線タイプ電池ばね。
【特長】
・同じ形状で単3用と単4用の2種類をラインナップ。
・規格品で量産まで簡単に採用可能。
【用途】
・電池ケースや製品の電池ボックス内に取り付け可能。
・様々なハンディ製品や端末機器に利用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
- 数量により価格が変動（値下げ）する商品です。詳細は「価格チェック」にてご確認ください。
電池ばね 線ばねタイプのレビュー
腐蝕端子の取り換え
5
5.02018/05/18
腐蝕端子により使用できなくなっていた電気製品の端子を交換。無事に動作しました。
今回は特注扱いで製作してもらいましたが、...もっと読む
7人が参考にしています。
液漏れで腐食した電池収納部分の補修
5
5.02019/03/29
交換して無事動作復旧しました！
分かりやすい商品選択データベースと、迅速な発送対応でとても助かりました。価格も適正だと思...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qワイヤータイプと板タイプの違いはありますか？
A
性能上で大きな差はありませんが、一般的に耐振動には比較して線タイプの方が向いているという説もあります。
Q材質はなんですか？
A
ニッケルメッキ鋼線を使用しております。
