インラインフィーダ

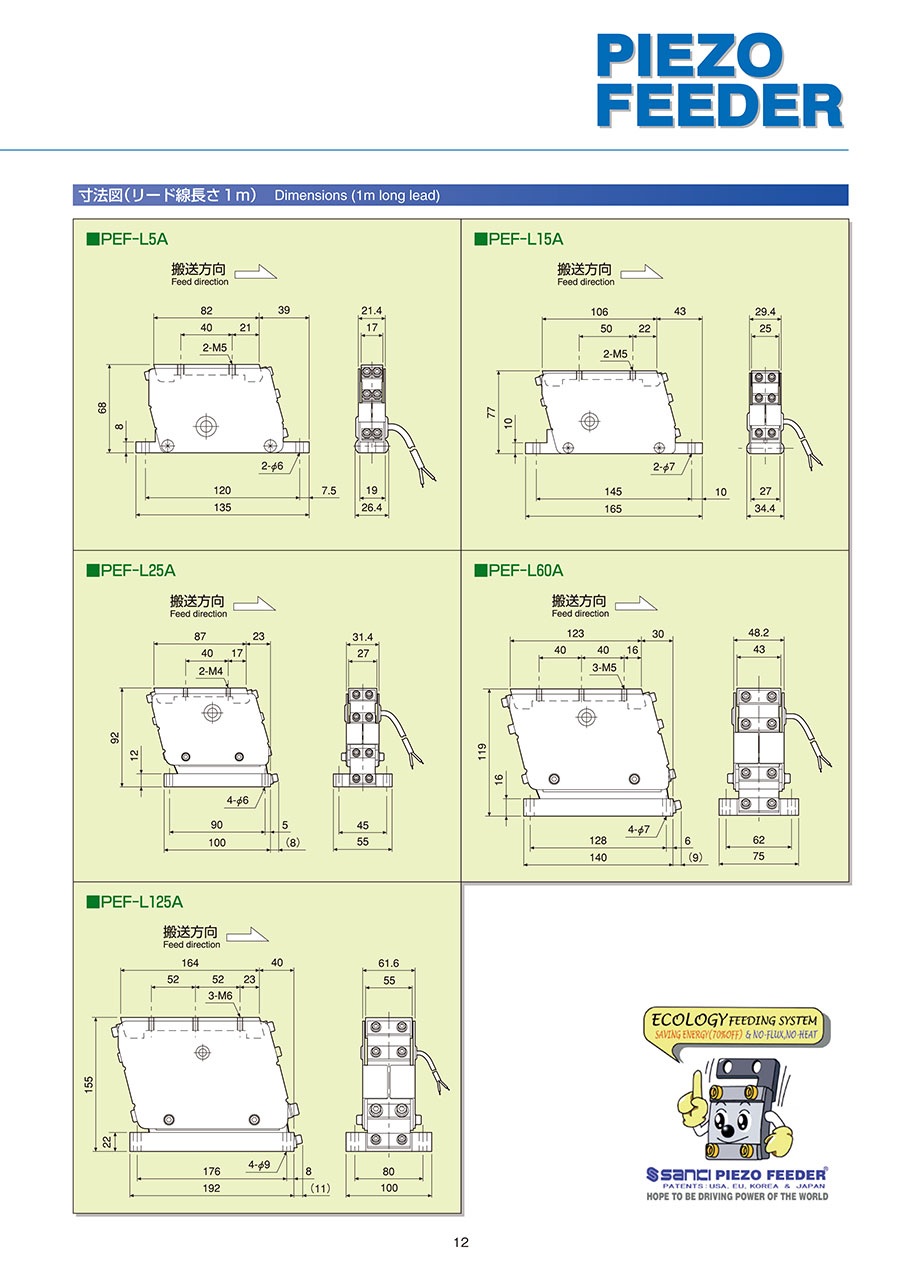

外形図

リード線長さ1m



製品仕様

形式の特徴

（1）直接取付方式：シンプルな構造で、最高の搬送速度が得られます。ただし取付架台へ直接反力が伝えられますので、小型フィーダに限られます。
（2）継ぎバネ方式：駆動部と取付架台の間に継ぎバネを介して固定しますので、架台への反力は軽減されます。中・大物ワークで揺れを少なく、滑らかに搬送します。
（3）ゴム脚方式：架台へはゴム脚を介して取付けますので反力は非常に少なく、事務机の上で充分実用可能です。中・大物ワークを高速で送る場合に最適です。

構造および部品名称

仕様

規格表

インタラインフィーダへのシュート取付基準寸法（前後への振り分け）

インタラインフィーダへのシュートの取付は、前後への振り分けをL1=1.5×L2としてください。
