産機

ボウルフィーダ

カタログ

通常単価(税別): 48,980円～176,722円

税込単価: 53,878円～194,394円

通常出荷日：4日目

振動が細かくあらゆるワークに適しています。【特長】・圧電式パーツフィーダはチタン酸鉛とジルコン酸鉛を主...

詳細を確認

未確定：候補が14型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

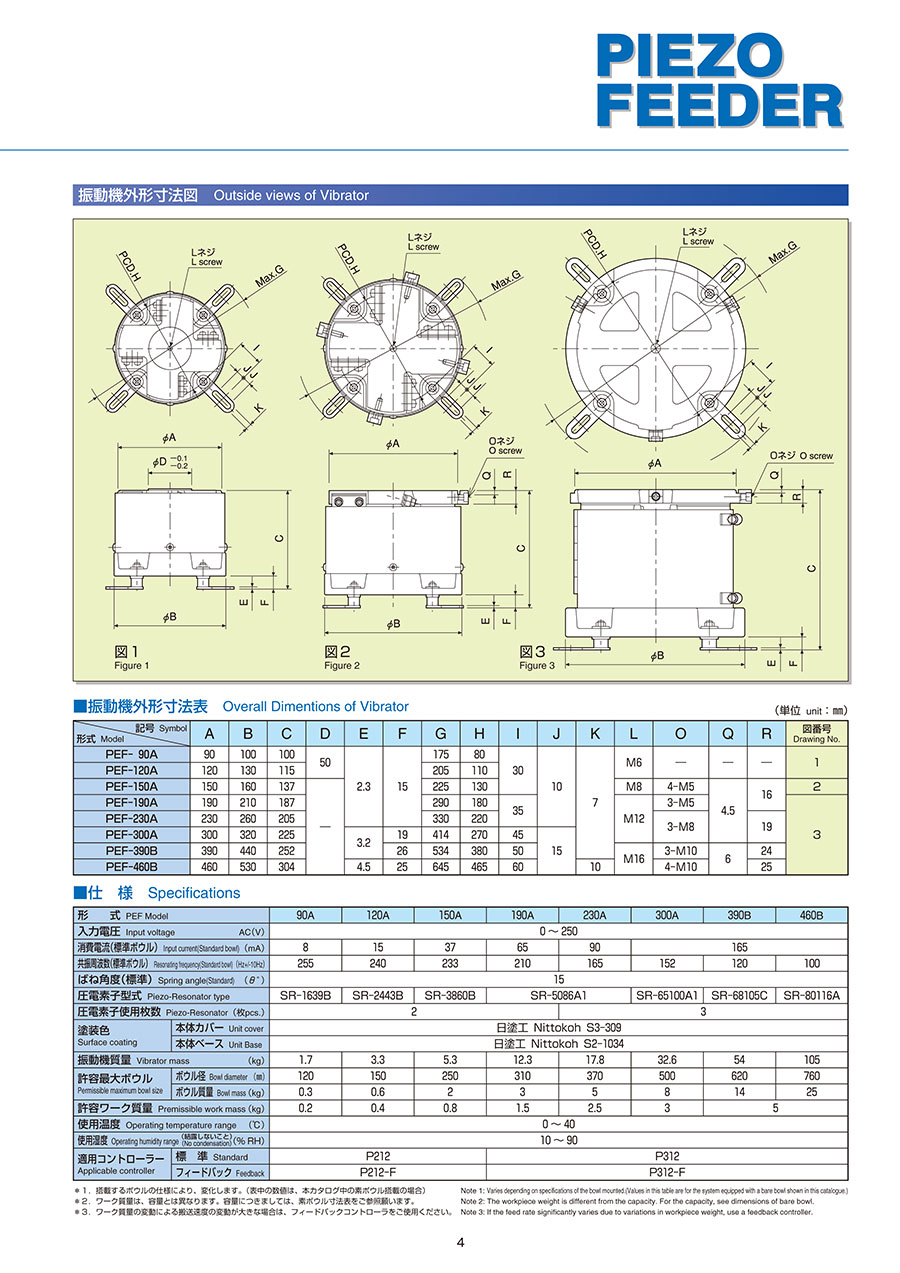

外形図

製品仕様

形式		90A	120A	150A	190A	230A	300A	390B	460B
入力電圧AC（V）		0～250
消費電流（標準ボウル）（mA）		8	15	37	65	90	165
共振周波数（標準ボウル）（Hz+/-10Hz）		255	240	233	210	165	152	120	100
ばね角度（標準）（θ°）		15
圧電素子型式		SR-1639B	SR-2443B	SR-3860B	SR-5086A1		SR-65100A1	SR-68105C	SR-80116A
圧電素子使用枚数（枚）		2				3
塗装色	本体カバー	日塗工 S3-309
塗装色	本体ベース	日塗工 S2-1034
振動機質量（kg）		1.7	3.3	5.3	12.3	17.8	32.6	54	105
許容最大ボウル	ボウル径（mm）	120	150	250	310	370	500	620	760
許容最大ボウル	ボウル質量（kg）	0.3	0.6	2	3	5	8	14	25
許容ワーク質量（kg）		0.2	0.4	0.8	1.5	2.5	3	5
使用温度（℃）		0～40
使用湿度（結露しないこと）（%RH）		10～90
適用コントローラー	標準	P212			P312
適用コントローラー	フィードバック	P212-F			P312-F

*1.搭載するボウルの仕様により、変化します。（表中の数値は、本カタログ中の素ボウル搭載の場合）
*2.ワーク質量は、容量とは異なります。
*3.ワーク質量の変動による搬送速度の変動が大きな場合は、フィードバックコントローラをご使用ください。

規格表

型番リスト

表示件数

型番

ボウル径

(φ)

回転方向

適用コントローラ

最小発注数量

90	左	P1シリーズ/P1-Fシリーズ	1個
90	右	P1シリーズ/P1-Fシリーズ	1個
120	左	P1シリーズ/P1-Fシリーズ	1個
120	右	P1シリーズ/P1-Fシリーズ	1個
150	左	P3シリーズ/P3-Fシリーズ	1個
150	右	P3シリーズ/P3-Fシリーズ	1個
190	左	P3シリーズ/P3-Fシリーズ	1個
190	右	P3シリーズ/P3-Fシリーズ	1個
230	左	P3シリーズ/P3-Fシリーズ	1個
230	右	P3シリーズ/P3-Fシリーズ	1個
300	左	P3シリーズ/P3-Fシリーズ	1個
300	右	P3シリーズ/P3-Fシリーズ	1個
390	左	P3シリーズ/P3-Fシリーズ	1個
390	右	P3シリーズ/P3-Fシリーズ	1個

通常単価(税別) (税込単価)	通常出荷日

48,980円 ( 53,878円 )	4日目
48,980円 ( 53,878円 )	4日目
57,721円 ( 63,493円 )	4日目
57,721円 ( 63,493円 )	4日目
58,725円 ( 64,598円 )	4日目
58,725円 ( 64,598円 )	4日目
69,671円 ( 76,638円 )	4日目
66,586円 ( 73,245円 )	4日目
82,683円 ( 90,951円 )	4日目
82,683円 ( 90,951円 )	4日目
113,549円 ( 124,904円 )	4日目
113,549円 ( 124,904円 )	4日目
176,722円 ( 194,394円 )	4日目
176,722円 ( 194,394円 )	4日目

詳細情報

基本情報

基本情報

振動が細かくあらゆるワークに適しています。

【特長】
・圧電式パーツフィーダはチタン酸鉛とジルコン酸鉛を主成分とするファインセラミックスを用いた圧電素子を駆動源としています。
・電圧をかけることによってひずみが生じる圧電効果（Piezo Effect）を利用したダイレクト駆動により振動搬送する画期的なバーツフィーダです。
・広い用途に適合した振動機で、各種のボウルをセンターロック又は外周ロックによりよりボウル位置を任意に取付可能です。
・標準以外のボウルの取付もトッププレートの取付穴の加工により可能です。
・駆動部はコイル、鉄芯がなく電気的、機械的にも非常にシンプルであり耐久性に優れています

◆パーツフィーダーの選定でお悩みの方はこちらから

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
