三木プーリ

POSI LOCK K

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 4,297円～18,417円

税込単価: 4,727円～20,259円

【特長】・スリーブ内外径比が小さく、取り付け部品の小径化がはかれ、慣性モーメン...

種類
フランジ付
締結構造
シングルコーン形
締結方式
メカ式

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

メカ式ロックの取付け時間を90％削減　ＥＴＰブッシュ

未確定：候補が101型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

PSL-Kモデル外形図

PSL-K（B）タイプ外形図

PSL-K（C）タイプ外形図

PSL-K（F）タイプ外形図

製品仕様

PSL-K

PSL-K（B）

PSL-K モデルの標準タイプです。

クランピングボルトに六角ボルトを採用し、スラスト方向に余裕が無い場所でも組み付けできます。

PSL-K（C）

PSL-K（F）

本体に無電解ニッケルめっきを施した簡易防せい仕様です。

本体の材質にステンレス材を使用した防せい仕様です。
※ クランピングボルトは軸力を安定させるため、特殊コーティングが施されています。

PSL-Kモデル仕様表

型番	許容トルク［N ・m］	許容スラスト力［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N ・m］	慣性モーメント［kg ・m²］	質量［kg］
PSL-K-6	5.9	1950	160	80	2	2.5 × 10^- 6	0.037
PSL-K-6.35	6.2	1950	150	80	2	2.5 × 10^- 6	0.036
PSL-K-7	6.8	1950	130	80	2	2.5 × 10^- 6	0.035
PSL-K-8	23	5900	290	160	4	5.0 × 10^- 6	0.056
PSL-K-9	26	5900	260	160	4	5.0 × 10^- 6	0.053
PSL-K-9.525	28	5900	250	130	4	7.8 × 10^- 6	0.069
PSL-K-10	29	5900	230	130	4	7.7 × 10^- 6	0.068
PSL-K-11	32	5900	210	130	4	7.6 × 10^- 6	0.065
PSL-K-12	47	7800	260	160	4	10 × 10^- 6	0.076
PSL-K-12.7	50	7800	250	140	4	10 × 10^- 6	0.073
PSL-K-14	55	7800	220	140	4	13 × 10^- 6	0.083
PSL-K-15	95	12700	290	190	8	24 × 10^- 6	0.125
PSL-K-16	100	12700	270	180	8	27 × 10^- 6	0.130
PSL-K-17	110	12700	260	170	8	33 × 10^- 6	0.145
PSL-K-18	110	12700	240	170	8	32 × 10^- 6	0.140
PSL-K-19	120	12700	230	160	8	40 × 10^-6	0.155
PSL-K-20	130	12700	220	160	8	39 × 10^- 6	0.150
PSL-K-22	210	19000	250	170	8	65 × 10^- 6	0.210
PSL-K-24	230	19000	230	160	8	76 × 10^- 6	0.220
PSL-K-25	240	19000	220	160	8	75 × 10^- 6	0.210
PSL-K-28	380	27000	220	160	14	203 × 10^- 6	0.390
PSL-K-30	400	27000	210	150	14	230 × 10^- 6	0.400
PSL-K-32	430	27000	190	140	14	260 × 10^- 6	0.425
PSL-K-35	630	36000	210	150	14	366 × 10^- 6	0.525
PSL-K-38	680	35700	210	160	14	426 × 10^-6	0.580
PSL-K-40	720	36000	160	120	14	511 × 10^- 6	0.599
PSL-K-42	750	35700	170	130	14	561 × 10^-6	0.657

※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。

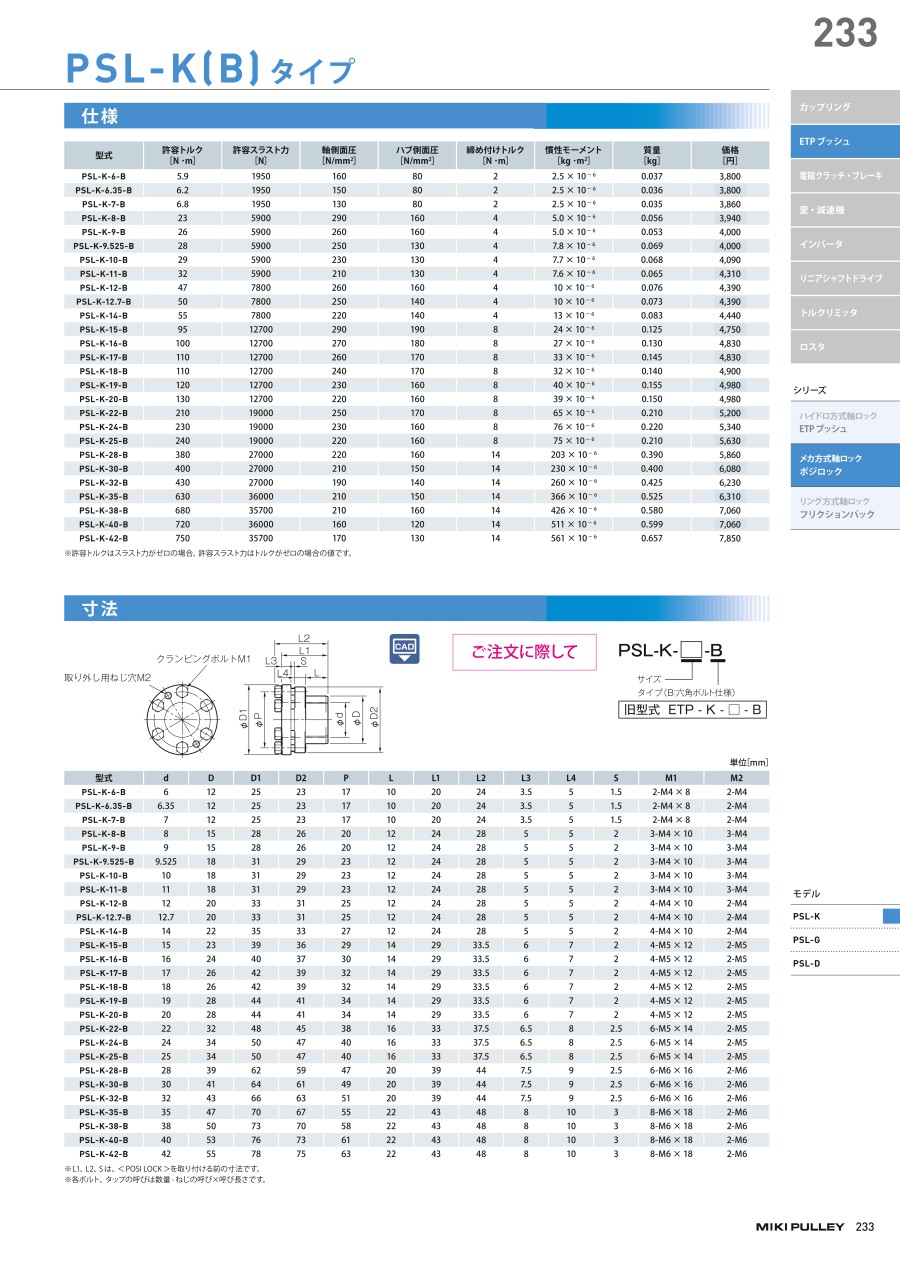

PSL-K（B）タイプ仕様表

型番	許容トルク［N ・m］	許容スラスト力［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N ・m］	慣性モーメント［kg ・m²］	質量［kg］
PSL-K-6-B	5.9	1950	160	80	2	2.5 × 10^-6	0.037
PSL-K-6.35-B	6.2	1950	150	80	2	2.5 × 10^-6	0.036
PSL-K-7-B	6.8	1950	130	80	2	2.5 × 10^-6	0.035
PSL-K-8-B	23	5900	290	160	4	5.0 × 10^-6	0.056
PSL-K-9-B	26	5900	260	160	4	5.0 × 10^-6	0.053
PSL-K-9.525-B	28	5900	250	130	4	7.8 × 10^-6	0.069
PSL-K-10-B	29	5900	230	130	4	7.7 × 10^-6	0.068
PSL-K-11-B	32	5900	210	130	4	7.6 × 10^-6	0.065
PSL-K-12-B	47	7800	260	160	4	10 × 10^-6	0.076
PSL-K-12.7-B	50	7800	250	140	4	10 × 10^-6	0.073
PSL-K-14-B	55	7800	220	140	4	13 × 10^-6	0.083
PSL-K-15-B	95	12700	290	190	8	24 × 10^-6	0.125
PSL-K-16-B	100	12700	270	180	8	27 × 10^-6	0.130
PSL-K-17-B	110	12700	260	170	8	33 × 10^-6	0.145
PSL-K-18-B	110	12700	240	170	8	32 × 10^-6	0.140
PSL-K-19-B	120	12700	230	160	8	40 × 10^-6	0.155
PSL-K-20-B	130	12700	220	160	8	39 × 10^-6	0.150
PSL-K-22-B	210	19000	250	170	8	65 × 10^-6	0.210
PSL-K-24-B	230	19000	230	160	8	76 × 10^-6	0.220
PSL-K-25-B	240	19000	220	160	8	75 × 10^-6	0.210
PSL-K-28-B	380	27000	220	160	14	203 × 10^-6	0.390
PSL-K-30-B	400	27000	210	150	14	230 × 10^-6	0.400
PSL-K-32-B	430	27000	190	140	14	260 × 10^-6	0.425
PSL-K-35-B	630	36000	210	150	14	366 × 10^-6	0.525
PSL-K-38-B	680	35700	210	160	14	426 × 10^-6	0.580
PSL-K-40-B	720	36000	160	120	14	511 × 10^-6	0.599
PSL-K-42-B	750	35700	170	130	14	561 × 10^-6	0.657

※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。

PSL-K（C）タイプ仕様表

型番	許容トルク［N ・m］	許容スラスト力［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N ・m］	慣性モーメント［kg ・m²］	質量［kg］
PSL-K-6-C	5.9	1950	160	80	2	2.5 × 10^-6	0.037
PSL-K-6.35-C	6.2	1950	150	80	2	2.5 × 10^- 6	0.036
PSL-K-7-C	6.8	1950	130	80	2	2.5 × 10^-6	0.035
PSL-K-8-C	23	5900	290	160	4	5.0 × 10^-6	0.056
PSL-K-9-C	26	5900	260	160	4	5.0 × 10^-6	0.053
PSL-K-9.525-C	28	5900	250	130	4	7.8 × 10^-6	0.069
PSL-K-10-C	29	5900	230	130	4	7.7 × 10^-6	0.068
PSL-K-11-C	32	5900	210	130	4	7.6 × 10^-6	0.065
PSL-K-12-C	47	7800	260	160	4	10 × 10^-6	0.076
PSL-K-12.7-C	50	7800	250	140	4	10 × 10^-6	0.073
PSL-K-14-C	55	7800	220	140	4	13 × 10^-6	0.083
PSL-K-15-C	95	12700	290	190	8	24 × 10^-6	0.125
PSL-K-16-C	100	12700	270	180	8	27 × 10^-6	0.130
PSL-K-17-C	110	12700	260	170	8	33 × 10^-6	0.145
PSL-K-18-C	110	12700	240	170	8	32 × 10^-6	0.140
PSL-K-19-C	120	12700	230	160	8	40 × 10^-6	0.155
PSL-K-20-C	130	12700	220	160	8	39 × 10^-6	0.150
PSL-K-22-C	210	19000	250	170	8	65 × 10^-6	0.210
PSL-K-24-C	230	19000	230	160	8	76 × 10^-6	0.220
PSL-K-25-C	240	19000	220	160	8	75 × 10^-6	0.210
PSL-K-28-C	380	27000	220	160	14	203 × 10^-6	0.390
PSL-K-30-C	400	27000	210	150	14	230 × 10^-6	0.400
PSL-K-32-C	430	27000	190	140	14	260 × 10^-6	0.425
PSL-K-35-C	630	36000	210	150	14	366 × 10^-6	0.525
PSL-K-38-C	680	35700	210	160	14	426 × 10^-6	0.580
PSL-K-40-C	720	36000	160	120	14	511 × 10^-6	0.599
PSL-K-42-C	750	35700	170	130	14	561 × 10^-6	0.657

※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。

PSL-K（F）タイプ仕様表

型番	許容トルク［N ・m］	許容スラスト力［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N ・m］	慣性モーメント［kg ・m²］	質量［kg］
PSL-K-6-F	4.7	1560	120	60	2	2.5×10^-6	0.037
PSL-K-6.35-F	4.9	1560	120	60	2	2.5×10^-6	0.036
PSL-K-7-F	5.4	1560	100	60	2	2.5×10^-6	0.035
PSL-K-8-F	18	4720	230	120	3.5	5.0×10^-6	0.056
PSL-K-9-F	20	4720	200	120	3.5	5.0×10^-6	0.053
PSL-K-9.525-F	22	4720	200	100	3.5	7.8×10^-6	0.069
PSL-K-10-F	23	4720	180	100	3.5	7.7×10^-6	0.068
PSL-K-11-F	25	4720	160	100	3.5	7.6×10^-6	0.065
PSL-K-12-F	37	6240	200	120	3.5	10×10^-6	0.076
PSL-K-12.7-F	40	6240	200	110	3.5	10×10^-6	0.073
PSL-K-14-F	44	6240	170	110	3.5	13×10^-6	0.083
PSL-K-15-F	76	10160	230	150	7	24×10^-6	0.125
PSL-K-16-F	80	10160	210	140	7	27×10^-6	0.130
PSL-K-17-F	88	10160	200	130	7	33×10^-6	0.145
PSL-K-18-F	88	10160	190	130	7	32×10^-6	0.140
PSL-K-19-F	96	10160	180	120	7	40×10^-6	0.155
PSL-K-20-F	104	10160	170	120	7	39×10^-6	0.150
PSL-K-22-F	168	15200	200	130	7	65×10^-6	0.210
PSL-K-24-F	184	15200	180	120	7	76×10^-6	0.220
PSL-K-25-F	192	15200	170	120	7	75×10^-6	0.210
PSL-K-28-F	304	21600	170	120	12	203×10^-6	0.390
PSL-K-30-F	320	21600	160	120	12	230×10^-6	0.400
PSL-K-32-F	344	21600	150	110	12	260×10^-6	0.425
PSL-K-35-F	504	28800	160	120	12	366×10^-6	0.525

※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。

規格表

PSL-K規格表

型番	d	D	D1	D2	P	L	L1	L2	L3	L4	S	M1	M2
PSL-K-6	6	12	25	23	17	10	20	24	3.5	5	1.5	2-M4 × 8	2-M4
PSL-K-6.35	6.35	12	25	23	17	10	20	24	3.5	5	1.5	2-M4 × 8	2-M4
PSL-K-7	7	12	25	23	17	10	20	24	3.5	5	1.5	2-M4 × 8	2-M4
PSL-K-8	8	15	28	26	20	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-9	9	15	28	26	20	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-9.525	9.525	18	31	29	23	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-10	10	18	31	29	23	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-11	11	18	31	29	23	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-12	12	20	33	31	25	12	24	28	5	5	2	4-M4 × 10	2-M4
PSL-K-12.7	12.7	20	33	31	25	12	24	28	5	5	2	4-M4 × 10	2-M4
PSL-K-14	14	22	35	33	27	12	24	28	5	5	2	4-M4 × 10	2-M4
PSL-K-15	15	23	39	36	29	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-16	16	24	40	37	30	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-17	17	26	42	39	32	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-18	18	26	42	39	32	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-19	19	28	44	41	34	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-20	20	28	44	41	34	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-22	22	32	48	45	38	16	33	38	6.5	8	2.5	6-M5 × 14	2-M5
PSL-K-24	24	34	50	47	40	16	33	38	6.5	8	2.5	6-M5 × 14	2-M5
PSL-K-25	25	34	50	47	40	16	33	38	6.5	8	2.5	6-M5 × 14	2-M5
PSL-K-28	28	39	62	59	47	20	39	45	7.5	9	2.5	6-M6 × 16	2-M6
PSL-K-30	30	41	64	61	49	20	39	45	7.5	9	2.5	6-M6 × 16	2-M6
PSL-K-32	32	43	66	63	51	20	39	45	7.5	9	2.5	6-M6 × 16	2-M6
PSL-K-35	35	47	70	67	55	22	43	49	8	10	3	8-M6 × 18	2-M6
PSL-K-38	38	50	73	70	58	22	43	49	8	10	3	8-M6 × 18	2-M6
PSL-K-40	40	53	76	73	61	22	43	49	8	10	3	8-M6 × 18	2-M6
PSL-K-42	42	55	78	75	63	22	43	49	8	10	3	8-M6 × 18	2-M6

※L1、L2、S は、＜ POSI LOCK ＞を取り付ける前の寸法です。
※各ボルト、タップの呼びは数量- ねじの呼び×呼び長さです。

PSL-K（B）タイプ規格表

型番	d	D	D1	D2	P	L	L1	L2	L3	L4	S	M1	M2
PSL-K-6-B	6	12	25	23	17	10	20	24	3.5	5	1.5	2-M4 × 8	2-M4
PSL-K-6.35-B	6.35	12	25	23	17	10	20	24	3.5	5	1.5	2-M4 × 8	2-M4
PSL-K-7-B	7	12	25	23	17	10	20	24	3.5	5	1.5	2-M4 × 8	2-M4
PSL-K-8-B	8	15	28	26	20	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-9-B	9	15	28	26	20	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-9.525-B	9.525	18	31	29	23	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-10-B	10	18	31	29	23	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-11-B	11	18	31	29	23	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-12-B	12	20	33	31	25	12	24	28	5	5	2	4-M4 × 10	2-M4
PSL-K-12.7-B	12.7	20	33	31	25	12	24	28	5	5	2	4-M4 × 10	2-M4
PSL-K-14-B	14	22	35	33	27	12	24	28	5	5	2	4-M4 × 10	2-M4
PSL-K-15-B	15	23	39	36	29	14	29	33.5	6	7	2	4-M5 × 12	2-M5
PSL-K-16-B	16	24	40	37	30	14	29	33.5	6	7	2	4-M5 × 12	2-M5
PSL-K-17-B	17	26	42	39	32	14	29	33.5	6	7	2	4-M5 × 12	2-M5
PSL-K-18-B	18	26	42	39	32	14	29	33.5	6	7	2	4-M5 × 12	2-M5
PSL-K-19-B	19	28	44	41	34	14	29	33.5	6	7	2	4-M5 × 12	2-M5
PSL-K-20-B	20	28	44	41	34	14	29	33.5	6	7	2	4-M5 × 12	2-M5
PSL-K-22-B	22	32	48	45	38	16	33	37.5	6.5	8	2.5	6-M5 × 14	2-M5
PSL-K-24-B	24	34	50	47	40	16	33	37.5	6.5	8	2.5	6-M5 × 14	2-M5
PSL-K-25-B	25	34	50	47	40	16	33	37.5	6.5	8	2.5	6-M5 × 14	2-M5
PSL-K-28-B	28	39	62	59	47	20	39	44	7.5	9	2.5	6-M6 × 16	2-M6
PSL-K-30-B	30	41	64	61	49	20	39	44	7.5	9	2.5	6-M6 × 16	2-M6
PSL-K-32-B	32	43	66	63	51	20	39	44	7.5	9	2.5	6-M6 × 16	2-M6
PSL-K-35-B	35	47	70	67	55	22	43	48	8	10	3	8-M6 × 18	2-M6
PSL-K-38-B	38	50	73	70	58	22	43	48	8	10	3	8-M6 × 18	2-M6
PSL-K-40-B	40	53	76	73	61	22	43	48	8	10	3	8-M6 × 18	2-M6
PSL-K-42-B	42	55	78	75	63	22	43	48	8	10	3	8-M6 × 18	2-M6

※ L1、L2、S は、＜ POSI LOCK ＞を取り付ける前の寸法です。
※各ボルト、タップの呼びは数量- ねじの呼び×呼び長さです。

PSL-K（C）タイプ規格表

型番	d	D	D1	D2	P	L	L1	L2	L3	L4	S	M1	M2
PSL-K-6-C	6	12	25	23	17	10	20	24	3.5	5	1.5	2-M4 × 8	2-M4
PSL-K-6.35-C	6.35	12	25	23	17	10	20	24	3.5	5	1.5	2-M4 × 8	2-M4
PSL-K-7-C	7	12	25	23	17	10	20	24	3.5	5	1.5	2-M4 × 8	2-M4
PSL-K-8-C	8	15	28	26	20	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-9-C	9	15	28	26	20	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-9.525-C	9.525	18	31	29	23	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-10-C	10	18	31	29	23	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-11-C	11	18	31	29	23	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-12-C	12	20	33	31	25	12	24	28	5	5	2	4-M4 × 10	2-M4
PSL-K-12.7-C	12.7	20	33	31	25	12	24	28	5	5	2	4-M4 × 10	2-M4
PSL-K-14-C	14	22	35	33	27	12	24	28	5	5	2	4-M4 × 10	2-M4
PSL-K-15-C	15	23	39	36	29	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-16-C	16	24	40	37	30	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-17-C	17	26	42	39	32	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-18-C	18	26	42	39	32	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-19-C	19	28	44	41	34	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-20-C	20	28	44	41	34	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-22-C	22	32	48	45	38	16	33	38	6.5	8	2	6-M5 × 14	2-M5
PSL-K-24-C	24	34	50	47	40	16	33	38	6.5	8	2.5	6-M5 × 14	2-M5
PSL-K-25-C	25	34	50	47	40	16	33	38	6.5	8	2.5	6-M5 × 14	2-M5
PSL-K-28-C	28	39	62	59	47	20	39	45	7.5	9	2.5	6-M6 × 16	2-M6
PSL-K-30-C	30	41	64	61	49	20	39	45	7.5	9	2.5	6-M6 × 16	2-M6
PSL-K-32-C	32	43	66	63	51	20	39	45	7.5	9	2.5	6-M6 × 16	2-M6
PSL-K-35-C	35	47	70	67	55	22	43	49	8	10	2.5	8-M6 × 18	2-M6
PSL-K-38-C	38	50	73	70	58	22	43	49	8	10	3	8-M6 × 18	2-M6
PSL-K-40-C	40	53	76	73	61	22	43	49	8	10	3	8-M6 × 18	2-M6
PSL-K-42-C	42	55	78	75	63	22	43	49	8	10	3	8-M6 × 18	2-M6

※L1、L2、S は、＜ POSI LOCK ＞を取り付ける前の寸法です。
※各ボルト、タップの呼びは数量- ねじの呼び×呼び長さです。

PSL-K（F）タイプ規格表

型番	d	D	D1	D2	P	L	L1	L2	L3	L4	S	M1	M2
PSL-K-6-F	6	12	25	23	17	10	20	24	3.5	5	1.5	2-M4 × 8	2-M4
PSL-K-6.35-F	6.35	12	25	23	17	10	20	24	3.5	5	1.5	2-M4 × 8	2-M4
PSL-K-7-F	7	12	25	23	17	10	20	24	3.5	5	1.5	2-M4 × 8	2-M4
PSL-K-8-F	8	15	28	26	20	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-9-F	9	15	28	26	20	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-9.525-F	9.525	18	31	29	23	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-10-F	10	18	31	29	23	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-11-F	11	18	31	29	23	12	24	28	5	5	2	3-M4 × 10	3-M4
PSL-K-12-F	12	20	33	31	25	12	24	28	5	5	2	4-M4 × 10	2-M4
PSL-K-12.7-F	12.7	20	33	31	25	12	24	28	5	5	2	4-M4 × 10	2-M4
PSL-K-14-F	14	22	35	33	27	12	24	28	5	5	2	4-M4 × 10	2-M4
PSL-K-15-F	15	23	39	36	29	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-16-F	16	24	40	37	30	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-17-F	17	26	42	39	32	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-18-F	18	26	42	39	32	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-19-F	19	28	44	41	34	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-20-F	20	28	44	41	34	14	29	34	6	7	2	4-M5 × 12	2-M5
PSL-K-22-F	22	32	48	45	38	16	33	38	6.5	8	2.5	6-M5 × 14	2-M5
PSL-K-24-F	24	34	50	47	40	16	33	38	6.5	8	2.5	6-M5 × 14	2-M5
PSL-K-25-F	25	34	50	47	40	16	33	38	6.5	8	2.5	6-M5 × 14	2-M5
PSL-K-28-F	28	39	62	59	47	20	39	45	7.5	9	2.5	6-M6 × 16	2-M6
PSL-K-30-F	30	41	64	61	49	20	39	45	7.5	9	2.5	6-M6 × 16	2-M6
PSL-K-32-F	32	43	66	63	51	20	39	45	7.5	9	2.5	6-M6 × 16	2-M6
PSL-K-35-F	35	47	70	67	55	22	43	49	8	10	3	8-M6 × 18	2-M6

※L1、L2、S は、＜ POSI LOCK ＞を取り付ける前の寸法です。
※各ボルト、タップの呼びは数量- ねじの呼び×呼び長さです。

型番リスト

表示件数

型番

本体材質

軸穴径

(mm)

許容トルク範囲

(N・m)

表面処理

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

全長

(mm)

外径

(mm)

クランピングボルト種類

RoHS?

最小発注数量

スチール	6	2.0～20.0	なし	12	5.9	1.95	20	25	六角穴付きボルト	10	1個
スチール	6	2.0～20.0	無電解ニッケル	12	5.9	1.95	20	25	六角穴付きボルト	10	1個
ステンレス	6	2.0～20.0	なし	12	4.7	1.56	20	25	六角穴付きボルト	10	1個
スチール	6.35	2.0～20.0	なし	12	6.2	1.95	20	25	六角穴付きボルト	10	1個
スチール	6.35	2.0～20.0	なし	12	6.2	1.95	20	25	六角ボルト	10	1個
スチール	6.35	2.0～20.0	無電解ニッケル	12	6.2	1.95	20	25	六角穴付きボルト	10	1個
ステンレス	6.35	2.0～20.0	なし	12	4.9	1.56	20	25	六角穴付きボルト	10	1個
スチール	7	2.0～20.0	なし	12	6.8	1.95	20	25	六角穴付きボルト	10	1個
スチール	7	2.0～20.0	無電解ニッケル	12	6.8	1.95	20	25	六角穴付きボルト	10	1個
ステンレス	7	2.0～20.0	なし	12	5.4	1.56	20	25	六角穴付きボルト	10	1個
スチール	8	20.1～50.0	なし	15	23	5.9	24	28	六角穴付きボルト	10	1個
スチール	8	20.1～50.0	なし	15	23	5.9	24	28	六角ボルト	10	1個
スチール	8	20.1～50.0	無電解ニッケル	15	23	5.9	24	28	六角穴付きボルト	10	1個
ステンレス	8	2.0～20.0	なし	15	18	4.72	24	28	六角穴付きボルト	10	1個
スチール	9	20.1～50.0	なし	15	26	5.9	24	28	六角穴付きボルト	10	1個
スチール	9	20.1～50.0	無電解ニッケル	15	26	5.9	24	28	六角穴付きボルト	10	1個
ステンレス	9	2.0～20.0	なし	15	20	4.72	24	28	六角穴付きボルト	10	1個
スチール	9.525	20.1～50.0	なし	18	28	5.9	24	31	六角穴付きボルト	10	1個
スチール	9.525	20.1～50.0	なし	18	28	5.9	24	31	六角ボルト	10	1個
スチール	9.525	20.1～50.0	無電解ニッケル	18	28	5.9	24	31	六角穴付きボルト	10	1個
ステンレス	9.525	20.1～50.0	なし	18	22	4.72	24	31	六角穴付きボルト	10	1個
スチール	10	20.1～50.0	なし	18	29	5.9	24	31	六角穴付きボルト	10	1個
スチール	10	20.1～50.0	なし	18	29	5.9	24	31	六角ボルト	10	1個
スチール	10	20.1～50.0	無電解ニッケル	18	29	5.9	24	31	六角穴付きボルト	10	1個
ステンレス	10	20.1～50.0	なし	18	23	4.72	24	31	六角穴付きボルト	10	1個
スチール	11	20.1～50.0	なし	18	32	5.9	24	31	六角穴付きボルト	10	1個
スチール	11	20.1～50.0	なし	18	32	5.9	24	31	六角ボルト	10	1個
スチール	11	20.1～50.0	無電解ニッケル	18	32	5.9	24	31	六角穴付きボルト	10	1個
ステンレス	11	20.1～50.0	なし	18	25	4.72	24	31	六角穴付きボルト	10	1個
スチール	12	20.1～50.0	なし	20	47	7.8	24	33	六角穴付きボルト	10	1個
スチール	12	20.1～50.0	なし	20	47	7.8	24	33	六角ボルト	10	1個
スチール	12	20.1～50.0	無電解ニッケル	20	47	7.8	24	33	六角穴付きボルト	10	1個
ステンレス	12	20.1～50.0	なし	20	37	6.24	24	33	六角穴付きボルト	10	1個
スチール	12.7	20.1～50.0	なし	20	50	7.8	24	33	六角穴付きボルト	10	1個
スチール	12.7	20.1～50.0	なし	20	50	7.8	24	33	六角ボルト	10	1個
スチール	12.7	20.1～50.0	無電解ニッケル	20	50	7.8	24	33	六角穴付きボルト	10	1個
ステンレス	12.7	20.1～50.0	なし	20	40	6.24	24	33	六角穴付きボルト	10	1個
スチール	14	50.1～70.0	なし	22	55	7.8	24	35	六角穴付きボルト	10	1個
スチール	14	50.1～70.0	なし	22	55	7.8	24	35	六角ボルト	10	1個
スチール	14	50.1～70.0	無電解ニッケル	22	55	7.8	24	35	六角穴付きボルト	10	1個
ステンレス	14	20.1～50.0	なし	22	44	6.24	24	35	六角穴付きボルト	10	1個
スチール	15	70.1～100.0	なし	23	95	12.7	29	39	六角穴付きボルト	10	1個
スチール	15	70.1～100.0	なし	23	95	12.7	29	39	六角ボルト	10	1個
スチール	15	70.1～100.0	無電解ニッケル	23	95	12.7	29	39	六角穴付きボルト	10	1個
ステンレス	15	70.1～100.0	なし	23	76	10.16	29	39	六角穴付きボルト	10	1個
スチール	16	70.1～100.0	なし	24	100	12.7	29	40	六角穴付きボルト	10	1個
スチール	16	70.1～100.0	なし	24	100	12.7	29	40	六角ボルト	10	1個
スチール	16	70.1～100.0	無電解ニッケル	24	100	12.7	29	40	六角穴付きボルト	10	1個
ステンレス	16	70.1～100.0	なし	24	80	10.16	29	40	六角穴付きボルト	10	1個
スチール	17	100.1～150.0	なし	26	110	12.7	29	42	六角穴付きボルト	10	1個
スチール	17	100.1～150.0	なし	26	110	12.7	29	42	六角ボルト	10	1個
スチール	17	100.1～150.0	無電解ニッケル	26	110	12.7	29	42	六角穴付きボルト	10	1個
ステンレス	17	70.1～100.0	なし	26	88	10.16	29	42	六角穴付きボルト	10	1個
スチール	18	100.1～150.0	なし	26	110	12.7	29	42	六角穴付きボルト	10	1個
スチール	18	100.1～150.0	なし	26	110	12.7	29	42	六角ボルト	10	1個
スチール	18	100.1～150.0	無電解ニッケル	26	110	12.7	29	42	六角穴付きボルト	10	1個
ステンレス	18	70.1～100.0	なし	26	88	10.16	29	42	六角穴付きボルト	10	1個
スチール	19	100.1～150.0	なし	28	120	12.7	29	44	六角穴付きボルト	10	1個
スチール	19	100.1～150.0	なし	28	120	12.7	29	44	六角ボルト	10	1個
スチール	19	100.1～150.0	無電解ニッケル	28	120	12.7	29	44	六角穴付きボルト	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,468円 ( 4,915円 )	8日目
7,561円 ( 8,317円 )	5日目
10,011円 ( 11,012円 )	11日目
5,053円 ( 5,558円 )	8日目
5,053円 ( 5,558円 )	5日目
7,561円 ( 8,317円 )	5日目
10,011円 ( 11,012円 )	5日目
5,129円 ( 5,642円 )	8日目
7,694円 ( 8,463円 )	5日目
10,813円 ( 11,894円 )	5日目
5,243円 ( 5,767円 )	在庫品1日目当日出荷可能
4,297円 ( 4,727円 )	5日目
7,865円 ( 8,652円 )	5日目
12,491円 ( 13,740円 )	5日目
5,319円 ( 5,851円 )	8日目
7,998円 ( 8,798円 )	5日目
11,266円 ( 12,393円 )	5日目
5,319円 ( 5,851円 )	5日目
5,319円 ( 5,851円 )	5日目
7,998円 ( 8,798円 )	5日目
12,220円 ( 13,442円 )	5日目
5,433円 ( 5,976円 )	在庫品1日目当日出荷可能
5,433円 ( 5,976円 )	5日目
8,150円 ( 8,965円 )	5日目
12,439円 ( 13,683円 )	5日目
5,737円 ( 6,311円 )	8日目
5,737円 ( 6,311円 )	5日目
8,606円 ( 9,467円 )	5日目
11,419円 ( 12,561円 )	5日目
5,832円 ( 6,415円 )	在庫品1日目当日出荷可能
5,832円 ( 6,415円 )	5日目
8,739円 ( 9,613円 )	5日目
12,278円 ( 13,506円 )	5日目
5,147円 ( 5,662円 )	9日目
5,832円 ( 6,415円 )	5日目
7,197円 ( 7,917円 )	5日目
12,413円 ( 13,654円 )	5日目
5,908円 ( 6,499円 )	在庫品1日目当日出荷可能
5,908円 ( 6,499円 )	5日目
8,891円 ( 9,780円 )	5日目
12,596円 ( 13,856円 )	5日目
6,338円 ( 6,972円 )	3日目
6,326円 ( 6,959円 )	5日目
9,461円 ( 10,407円 )	5日目
12,928円 ( 14,221円 )	5日目
6,421円 ( 7,063円 )	在庫品1日目当日出荷可能
6,421円 ( 7,063円 )	5日目
7,897円 ( 8,687円 )	5日目
12,944円 ( 14,238円 )	5日目
5,748円 ( 6,323円 )	8日目
6,421円 ( 7,063円 )	5日目
9,697円 ( 10,667円 )	5日目
13,806円 ( 15,187円 )	5日目
5,742円 ( 6,316円 )	8日目
6,516円 ( 7,168円 )	5日目
9,784円 ( 10,762円 )	5日目
13,900円 ( 15,290円 )	5日目
6,630円 ( 7,293円 )	在庫品1日目当日出荷可能
6,630円 ( 7,293円 )	5日目
9,974円 ( 10,971円 )	5日目

基本情報

基本情報

【特長】
・スリーブ内外径比が小さく、取り付け部品の小径化がはかれ、慣性モーメントも小さくできます。
・メカニズムはシンプル、しかも高精度の同心度が維持できます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
メカロックスタンダードタイプ
サイズ及び材質・表面処理のバリエーションが豊富でセンタリング機能があります。
ミスミ
メカロック高トルク伝達タイプ
ボルトサイズを上げることにより耐久性が優れ、高い伝達力を必要とされる機構に最適です。
ミスミ
メカロック高トルク対応ストレートタイプ
ストレートタイプに対して軸方向長さを延長し、より高負荷に対応可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

POSI LOCK Kのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 POSI LOCK K	キーレスブッシング A.P.LOCK SAPA シリーズ	キーレスブッシング A.P.LOCK SAPL-AS シリーズ	キーレスブッシング A.P.LOCK SAPL-CS シリーズ	キーレスブッシング A.P.LOCK SAPL-CK シリーズ	キーレスブッシング A.P.LOCK SAPL-C シリーズ
メーカー	三木プーリ	SUNGIL（ソンイル）	SUNGIL（ソンイル）	SUNGIL（ソンイル）	SUNGIL（ソンイル）	SUNGIL（ソンイル）
通常価格	4,297円-	2,058円 -	6,292円 -	6,725円 -	3,037円 -	2,695円 -
通常出荷日	在庫品1日目〜	6日目〜	6日目	在庫品1日目〜	6日目	6日目
種類	フランジ付	フランジ付	フランジ付	薄肉	薄肉	薄肉
締結構造	シングルコーン形	シングルコーン形	シングルコーン形	シングルコーン形	シングルコーン形	シングルコーン形
締結方式	メカ式	メカ式(くさび式)	メカ式(くさび式)	メカ式(くさび式)	メカ式(くさび式)	メカ式(くさび式)
