三木プーリ

ETP-TECHNO（ETPブッシュ）

Name: ETP-TECHNO（ETPブッシュ）
Brand: 三木プーリ
SKU: 221000013010
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 23,162円～86,540円

税込単価: 25,478円～95,194円

ボルト1本で簡単着脱、取付け時間を90％削減。【特長】・完全一体構造で、ハブは...

詳細情報を確認する

種類
油圧式
センタリング
あり
本体材質
スチール
締結方式
ハイドロ方式
締付ボルト数
1本

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

メカ式ロックの取付け時間を90％削減　ＥＴＰブッシュ

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

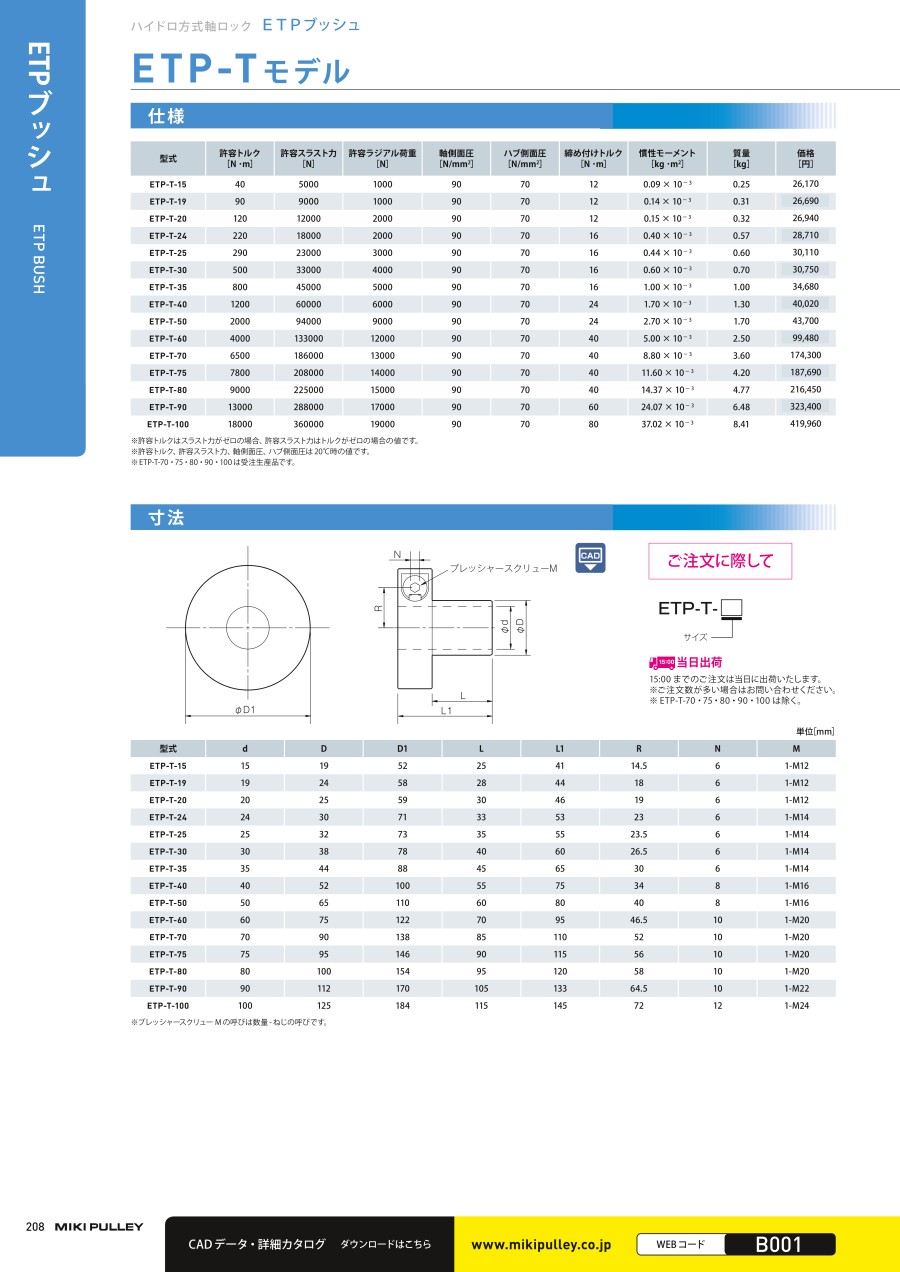

外形図

ETP-T/ETP-T（C）外形図

製品仕様

ETP-T

ETP-T（C）

ETP-T モデルの標準タイプです。

本体やプレッシャースクリューなどに無電解ニッケルめっきを施した簡易防せい仕様です。

ETP-T仕様表

型番	許容トルク［N ・m］	許容スラスト力［N］	許容ラジアル荷重［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N ・m］	慣性モーメント［kg ・m²］	質量［kg］
ETP-T-15	40	5000	1000	90	70	12	0.09 × 10^-3	0.25
ETP-T-19	90	9000	1000	90	70	12	0.14 × 10^-3	0.31
ETP-T-20	120	12000	2000	90	70	12	0.15 × 10^-3	0.32
ETP-T-24	220	18000	2000	90	70	16	0.40 × 10^-3	0.57
ETP-T-25	290	23000	3000	90	70	16	0.44 × 10^-3	0.60
ETP-T-30	500	33000	4000	90	70	16	0.60 × 10^-3	0.70
ETP-T-35	800	45000	5000	90	70	16	1.00 × 10^-3	1.00
ETP-T-40	1200	60000	6000	90	70	24	1.70 × 10^-3	1.30
ETP-T-50	2000	94000	9000	90	70	24	2.70 × 10^-3	1.70
ETP-T-60	4000	133000	12000	90	70	40	5.00 × 10^-3	2.50
ETP-T-70	6500	186000	13000	90	70	40	8.80 × 10^-3	3.60
ETP-T-75	7800	208000	14000	90	70	40	11.60 × 10^-3	4.20
ETP-T-80	9000	225000	15000	90	70	40	14.37 × 10^-3	4.77
ETP-T-90	13000	288000	17000	90	70	60	24.07 × 10^-3	6.48
ETP-T-100	18000	360000	19000	90	70	80	37.02 × 10^-3	8.41

※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
※許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。

ETP-T（C）仕様表

型番	許容トルク［N ・m］	許容スラスト力［N］	許容ラジアル荷重［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N ・m］	慣性モーメント［kg ・m²］	質量［kg］
ETP-T-15-C	30	3750	1000	90	70	12	0.09×10^-3	0.25
ETP-T-19-C	67	6750	1000	90	70	12	0.14×10^-3	0.31
ETP-T-20-C	90	9000	2000	90	70	12	0.15×10^-3	0.32
ETP-T-24-C	165	13500	2000	90	70	16	0.40×10^-3	0.57
ETP-T-25-C	217	17250	3000	90	70	16	0.44×10^-3	0.60
ETP-T-30-C	375	24750	4000	90	70	16	0.60×10^-3	0.70
ETP-T-35-C	600	33750	5000	90	70	16	1.00×10^-3	1.00
ETP-T-40-C	900	45000	6000	90	70	24	1.70×10^-3	1.30
ETP-T-50-C	1500	70500	9000	90	70	24	2.70×10^-3	1.70
ETP-T-60-C	3000	99750	12000	90	70	40	5.00×10^-3	2.50

規格表

ETP-T規格表

型番	d	D	D1	L	L1	R	N	M
ETP-T-15	15	19	52	25	41	14.5	6	1-M12
ETP-T-19	19	24	58	28	44	18	6	1-M12
ETP-T-20	20	25	59	30	46	19	6	1-M12
ETP-T-24	24	30	71	33	53	23	6	1-M14
ETP-T-25	25	32	73	35	55	23.5	6	1-M14
ETP-T-30	30	38	78	40	60	26.5	6	1-M14
ETP-T-35	35	44	88	45	65	30	6	1-M14
ETP-T-40	40	52	100	55	75	34	8	1-M16
ETP-T-50	50	65	110	60	80	40	8	1-M16
ETP-T-60	60	75	122	70	95	46.5	10	1-M20
ETP-T-70	70	90	138	85	110	52	10	1-M20
ETP-T-75	75	95	146	90	115	56	10	1-M20
ETP-T-80	80	100	154	95	120	58	10	1-M20
ETP-T-90	90	112	170	105	133	64.5	10	1-M22
ETP-T-100	100	125	184	115	145	72	12	1-M24

※プレッシャースクリューM の呼びは数量- ねじの呼びです。

ETP-T（C）規格表

型番	d	D	D1	L	L1	R	N	M
ETP-T-15-C	15	19	52	25	41	14.5	6	1-M12
ETP-T-19-C	19	24	58	28	44	18	6	1-M12
ETP-T-20-C	20	25	59	30	46	19	6	1-M12
ETP-T-24-C	24	30	71	33	53	23	6	1-M14
ETP-T-25-C	25	32	73	35	55	23.5	6	1-M14
ETP-T-30-C	30	38	78	40	60	26.5	6	1-M14
ETP-T-35-C	35	44	88	45	65	30	6	1-M14
ETP-T-40-C	40	52	100	55	75	34	8	1-M16
ETP-T-50-C	50	65	110	60	80	40	8	1-M16
ETP-T-60-C	60	75	122	70	95	46.5	10	1-M20

※プレッシャースクリューM の呼びは数量- ねじの呼びです。

使用例

チェーン伝道などで位置決めや同調が必要なコンベアに

ギアの固定に

搬送・包装・印刷機械などのタイミングプーリ・スプロケットの位置決め・位相調整に

商品特長詳細

メカ式ロックでお悩みはございませんか？

取付け時間
位置合わせ
段取り替え
これらに手間と時間をとられている

ETP-TECHNO（ETPブッシュ）:関連画像

ETPブッシュでお悩みを解決

着脱はボルト1本！取り外しが簡単・迅速
油圧式で均一面圧！0.006mmの同心度を実現
取付け時間を90％削減！工数削減の味方

40秒でわかる！「ETPブッシュの構造」

製品比較情報

取付け時間比較

お客様の声

採用装置：スリッター 採用理由:エンドユーザー様の要望は、一台の装置で"様々な幅のフィルム"をカットしたいという物でした。 それには、精密な設定（軸方向の位置決めと回転する刃物の同心性）が必要でした。 ETPブッシュは、カットするフィルム幅に合わせて、位置決めと刃物との同心性を 簡単に短時間で調整できるので大変助かっています。: 包装機セットメーカー様

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

表面処理

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

全長

(mm)

外径

(mm)

RoHS?

最小発注数量

15	20.1～50.0	なし	19	40	5	41	52	10	1個
15	20.1～50.0	無電解ニッケル	19	30	3.75	41	52	10	1個
19	70.1～100.0	なし	24	90	9	44	58	10	1個
20	100.1～150.0	なし	25	120	12	46	59	10	1個
20	70.1～100.0	無電解ニッケル	25	90	9	46	59	10	1個
24	200.1～300.0	なし	30	220	18	53	71	10	1個
24	150.1～200.0	無電解ニッケル	30	165	13.5	53	71	10	1個
25	200.1～300.0	なし	32	290	23	55	73	10	1個
25	200.1～300.0	無電解ニッケル	32	217	17.25	55	73	10	1個
30	300.1～500.0	なし	38	500	33	60	78	10	1個
30	300.1～500.0	無電解ニッケル	38	375	24.75	60	78	10	1個
35	700.1～1000.0	なし	44	800	45	65	88	10	1個
35	500.1～700.0	無電解ニッケル	44	600	33.75	65	88	10	1個
40	1000.1～3000.0	なし	52	1200	60	75	100	10	1個
40	700.1～1000.0	無電解ニッケル	52	900	45	75	100	10	1個
50	1000.1～3000.0	なし	65	2000	94	80	110	10	1個
50	1000.1～3000.0	無電解ニッケル	65	1500	70.5	80	110	10	1個
60	3000.1～10000.0	なし	75	4000	133	95	122	10	1個

通常単価(税別) (税込単価)	通常出荷日

27,388円 ( 30,127円 )	在庫品1日目当日出荷可能
28,479円 ( 31,327円 )	19日目
23,162円 ( 25,478円 )	17日目
27,388円 ( 30,127円 )	在庫品1日目当日出荷可能
27,048円 ( 29,753円 )	19日目
28,178円 ( 30,996円 )	17日目
28,368円 ( 31,205円 )	19日目
29,594円 ( 32,553円 )	在庫品1日目当日出荷可能
34,303円 ( 37,733円 )	19日目
29,019円 ( 31,921円 )	在庫品1日目当日出荷可能
30,915円 ( 34,007円 )	19日目
33,257円 ( 36,583円 )	17日目
38,676円 ( 42,544円 )	19日目
37,272円 ( 40,999円 )	在庫品1日目当日出荷可能
41,183円 ( 45,301円 )	19日目
40,754円 ( 44,829円 )	2日目
45,062円 ( 49,568円 )	10日目
86,540円 ( 95,194円 )	44日目

詳細情報

基本情報

基本情報

ボルト1本で簡単着脱、取付け時間を90％削減。

【特長】
・完全一体構造で、ハブは数μmの同心度で取付けができます。
・1本のプレッシャースクリューのみで簡単・迅速に取付け、取外しができます。
・プレッシャースクリューはラジアル方向から締付ける構造なので取付け作業スペースをとりません。
・キー溝加工などキーに起因するトラブルを解消します。
・さらに軸・ハブの加工公差は一般的公差で、特別な仕上げを必要としません。
・軸およびハブにはラジアル荷重のみが作用し、スラスト荷重はかかりません。
・締結は、ボルト1本を締付けるだけのため簡単です。
・同心度0.006mmと優れていますので精度の必要なところに最適です

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
メカロックスタンダードタイプ
サイズ及び材質・表面処理のバリエーションが豊富でセンタリング機能があります。
ミスミ
メカロック高トルク伝達タイプ
ボルトサイズを上げることにより耐久性が優れ、高い伝達力を必要とされる機構に最適です。
ミスミ
メカロック高トルク対応ストレートタイプ
ストレートタイプに対して軸方向長さを延長し、より高負荷に対応可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ETP-TECHNO（ETPブッシュ）のレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

ギヤモーター駆動用カップリングとして

満足度：5.02017/06/21

キー溝等の加工の必要が無く、部品点数も減らすことが出来る。任意の位置で固定できるので、いちいち機械を動かす必要が無い為...もっと読む

2人が参考にしています。

軸と調整部品を取付

満足度：3.02020/08/03

ネジ1本で固定と緩めが精度よく出来るので調整頻度が多い場所に使えると思います。サイズが豊富で選びやすいと思います。

1人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 ETP-TECHNO（ETPブッシュ）	キーレスブッシングスタンダードタイプ（センタリング機能付）	メカロック高トルク伝達タイプ	メカロックストレートタイプ	クランプエレメント SCE250形	クランプエレメント SCE201形
メーカー	三木プーリ	CAPT（シー・エー・ピー・ティ）	ミスミ	ミスミ	産機	産機
通常価格	23,162円-	1,861円	6,410円 -	3,210円 -	4,094円 -	5,776円 -
通常出荷日	在庫品1日目〜	6日目〜	在庫品1日目	在庫品1日目	4日目〜	在庫品1日目〜
種類	油圧式	フランジ付	スタンダードタイプ	ストレートタイプ	ナット締付	-
センタリング	あり	あり	センタリング機能付	なし	なし	あり
本体材質	スチール	S45C	クロムモリブデン鋼	S45C	スチール	スチール
締結方式	ハイドロ方式	メカ式(くさび式)	メカ式(くさび式)	メカ式(くさび式)	メカ式(くさび式)	メカ式(くさび式)
締付ボルト数	1本	1本	複数本	複数本	1本	複数本
