三木プーリ

ETP-CLASSIC（ETPブッシュ）

Name: ETP-CLASSIC（ETPブッシュ）
Brand: 三木プーリ
SKU: 221000012985
Rating: 5 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 9,514円～31,449円特別価格

税込単価: 10,465円～34,594円特別価格

ボルト本数を少なくした簡易タイプ。圧力媒体で着脱も容易です。【特長】・キー溝加...

詳細情報を確認する

種類
油圧式
センタリング
あり
締結方式
ハイドロ方式
締付ボルト数
複数本

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

メカ式ロックの取付け時間を90％削減　ＥＴＰブッシュ

未確定：候補が60型番あります。

商品情報
型番リスト
詳細情報

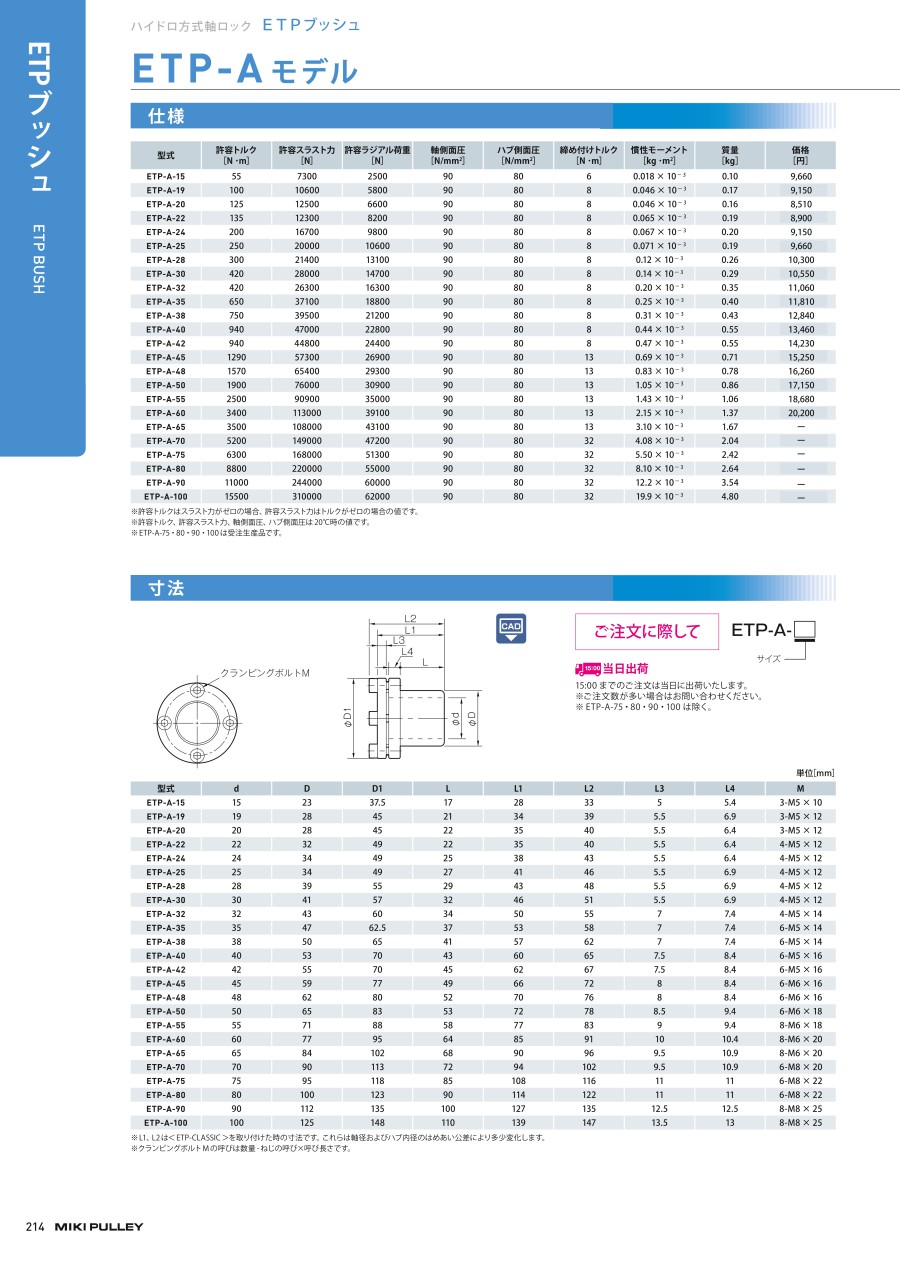

カタログ

商品情報

外形図

Aモデル外形図

A（B）タイプ外形図

A（C）タイプ外形図

A（S）タイプ外形図

A（R）タイプ外形図

製品仕様

ETP-A

ETP-A（B）

ETP-A（C）

ETP-Aモデルの標準タイプです。

クランピングボルトに六角ボルトを採用し、スラスト方向に余裕がない場所でも組み付けできます。

本体に無電解ニッケルめっきを施した簡易防せい仕様です。

ETP-A（S）

ETP-A（R）

スリーブの長さを短くしたタイプで、ハブの薄い部品にも対応できます。

本体の材質にステンレス材を使用した防せい仕様です。

Aモデル仕様表

型番	許容トルク［N・m］	許容スラストカ［N］	許容ラジアル荷重［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N・m］	慣性モーメント［kg・m²］	質量［kg］
ETP-A-15	55	7300	2500	90	80	6	0.018×10^-3	0.10
ETP-A-19	100	10600	5800	90	80	8	0.046×10^-3	0.17
ETP-A-20	125	12500	6600	90	80	8	0.046×10^-3	0.16
ETP-A-22	135	12300	8200	90	80	8	0.065×10^-3	0.19
ETP-A-24	200	16700	9800	90	80	8	0.067×10^-3	0.20
ETP-A-25	250	20000	10600	90	80	8	0.071×10^-3	0.19
ETP-A-28	300	21400	13100	90	80	8	0.12×10^-3	0.26
ETP-A-30	420	28000	14700	90	80	8	0.14×10^-3	0.29
ETP-A-32	420	26300	16300	90	80	8	0.20×10^-3	0.35
ETP-A-35	650	37100	18800	90	80	8	0.25×10^-3	0.40
ETP-A-38	750	39500	21200	90	80	8	0.31×10^-3	0.43
ETP-A-40	940	47000	22800	90	80	8	0.44×10^-3	0.55
ETP-A-42	940	44800	24400	90	80	8	0.47×10^-3	0.55
ETP-A-45	1290	57300	26900	90	80	13	0.69×10^-3	0.71
ETP-A-48	1570	65400	29300	90	80	13	0.83×10^-3	0.78
ETP-A-50	1900	76000	30900	90	80	13	1.05×10^-3	0.86
ETP-A-55	2500	90900	35000	90	80	13	1.43×10^-3	1.06
ETP-A-60	3400	113000	39100	90	80	13	2.15×10^-3	1.37
ETP-A-65	3500	108000	43100	90	80	13	3.10×10^-3	1.67
ETP-A-70	5200	149000	47200	90	80	32	4.08×10^-3	2.04
ETP-A-75	6300	168000	51300	90	80	32	5.50×10^-3	2.42
ETP-A-80	8800	220000	55000	90	80	32	8.10×10^-3	2.64
ETP-A-90	11000	244000	60000	90	80	32	12.2×10^-3	3.54
ETP-A-100	15500	310000	62000	90	80	32	19.9×10^-3	4.80

※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
※許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。
※ ETP-A-75・80・90・100 は受注生産品です。

A（B）タイプ仕様表

型番	許容トルク［N・m］	許容スラストカ［N］	許容ラジアル荷重［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N・m］	慣性モーメント［kg・m²］	質量［kg］
ETP-A-15-B	55	7300	2500	90	80	6	0.018×10^-3	0.10
ETP-A-19-B	100	10600	5800	90	80	8	0.046×10^-3	0.17
ETP-A-20-B	125	12500	6600	90	80	8	0.046×10^-3	0.16
ETP-A-22-B	135	12300	8200	90	80	8	0.065×10^-3	0.19
ETP-A-24-B	200	16700	9800	90	80	8	0.067×10^-3	0.20
ETP-A-25-B	250	20000	10600	90	80	8	0.071×10^-3	0.19
ETP-A-28-B	300	21400	13100	90	80	8	0.12×10^-3	0.26
ETP-A-30-B	420	28000	14700	90	80	8	0.14×10^-3	0.29
ETP-A-32-B	420	26300	16300	90	80	8	0.20×10^-3	0.35
ETP-A-35-B	650	37100	18800	90	80	8	0.25×10^-3	0.40
ETP-A-38-B	750	39500	21200	90	80	8	0.31×10^-3	0.43
ETP-A-40-B	940	47000	22800	90	80	8	0.44×10^-3	0.55
ETP-A-42-B	940	44800	24400	90	80	8	0.47×10^-3	0.55
ETP-A-45-B	1290	57300	26900	90	80	13	0.69×10^-3	0.71
ETP-A-48-B	1570	65400	29300	90	80	13	0.83×10^-3	0.78
ETP-A-50-B	1900	76000	30900	90	80	13	1.05×10^-3	0.86
ETP-A-55-B	2500	90900	35000	90	80	13	1.43×10^-3	1.06
ETP-A-60-B	3400	113000	39100	90	80	13	2.15×10^-3	1.37
ETP-A-65-B	3500	108000	43100	90	80	13	3.10×10^-3	1.67
ETP-A-70-B	5200	149000	47200	90	80	32	4.08×10^-3	2.04
ETP-A-75-B	6300	168000	51300	90	80	32	5.50×10^-3	2.42
ETP-A-80-B	8800	220000	55000	90	80	32	8.10×10^-3	2.64
ETP-A-90-B	11000	244000	60000	90	80	32	12.2×10^-3	3.54
ETP-A-100-B	15500	310000	62000	90	80	32	19.9×10^-3	4.80

※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
※許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。
※ETP-A-75・80・90・100-B は受注生産品です。

A（C）タイプ仕様表

型番	許容トルク［N・m］	許容スラストカ［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N・m］	慣性モーメント［kg・m²］	質量［kg］
ETP-A-15-C	41	5000	90	80	6	0.018×10^-3	0.10
ETP-A-19-C	75	7400	90	80	8	0.046×10^-3	0.17
ETP-A-20-C	94	8700	90	80	8	0.046×10^-3	0.16
ETP-A-25-C	188	14000	90	80	8	0.071×10^-3	0.19
ETP-A-30-C	315	19000	90	80	8	0.14×10^-3	0.29
ETP-A-35-C	488	26000	90	80	8	0.25×10^-3	0.40
ETP-A-40-C	705	33000	90	80	8	0.44×10^-3	0.55
ETP-A-45-C	968	40000	90	80	13	0.69×10^-3	0.71
ETP-A-50-C	1426	53000	90	80	13	1.05×10^-3	0.86

※許容トルクはスラスト力がゼロの場合、許容スラスト力はトルクがゼロの場合の値です。
※許容トルク、許容スラスト力、軸側面圧、ハブ側面圧は20℃時の値です。

A（S）タイプ仕様表

型番	許容トルク［N・m］	許容スラストカ［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N・m］	慣性モーメント［kg・m²］	質量［kg］
ETP-A-19-S	53	5000	90	80	8	0.044×10^-3	0.15
ETP-A-20-S	75	6000	90	80	8	0.042×10^-3	0.14
ETP-A-25-S	120	10000	90	80	8	0.065×10^-3	0.17
ETP-A-30-S	210	14000	90	80	8	0.12×10^-3	0.24
ETP-A-35-S	330	19000	90	80	8	0.22×10^-3	0.32
ETP-A-40-S	500	26000	90	80	8	0.37×10^-3	0.46
ETP-A-45-S	700	31000	90	80	13	0.56×10^-3	0.57
ETP-A-50-S	1000	40000	90	80	13	0.85×10^-3	0.72

A（R）タイプ仕様表

型番	許容トルク［N・m］	許容スラストカ［N］	許容ラジアル荷重［N］	軸側面圧［N/mm²］	ハブ側面圧［N/mm²］	締め付けトルク［N・m］	慣性モーメント［kg・m²］	質量［kg］
ETP-A-15-R	45	6000	2500	90	70	4.5	0.018×10^-3	0.10
ETP-A-20-R	100	10000	6600	90	70	4.5	0.046×10^-3	0.16
ETP-A-25-R	210	16800	10600	90	70	4.5	0.071×10^-3	0.19
ETP-A-30-R	350	23300	14700	90	70	4.5	0.142×10^-3	0.29
ETP-A-35-R	500	28500	18800	90	70	4.5	0.250×10^-3	0.40
ETP-A-40-R	750	37500	22800	90	70	4.5	0.441×10^-3	0.55
ETP-A-45-R	1100	48800	26900	90	70	7.8	0.686×10^-3	0.71
ETP-A-50-R	1550	62000	30900	90	70	7.8	1.045×10^-3	0.86

規格表

Aモデル規格表

型番	d	D	D1	L	L1	L2	L3	L4	M
ETP-A-15	15	23	37.5	17	28	33	5	5.4	3-M5×10
ETP-A-19	19	28	45	21	34	39	5.5	6.9	3-M5×12
ETP-A-20	20	28	45	22	35	40	5.5	6.4	3-M5×12
ETP-A-22	22	32	49	22	35	40	5.5	6.4	4-M5×12
ETP-A-24	24	34	49	25	38	43	5.5	6.4	4-M5×12
ETP-A-25	25	34	49	27	41	46	5.5	6.9	4-M5×12
ETP-A-28	28	39	55	29	43	48	5.5	6.9	4-M5×12
ETP-A-30	30	41	57	32	46	51	5.5	6.9	4-M5×12
ETP-A-32	32	43	60	34	50	55	7	7.4	4-M5×14
ETP-A-35	35	47	62.5	37	53	58	7	7.4	6-M5×14
ETP-A-38	38	50	65	41	57	62	7	7.4	6-M5×14
ETP-A-40	40	53	70	43	60	65	7.5	8.4	6-M5×16
ETP-A-42	42	55	70	45	62	67	7.5	8.4	6-M5×16
ETP-A-45	45	59	77	49	66	72	8	8.4	6-M6×16
ETP-A-48	48	62	80	52	70	76	8	8.4	6-M6×16
ETP-A-50	50	65	83	53	72	78	8.5	9.4	6-M6×18
ETP-A-55	55	71	88	58	77	83	9	9.4	8-M6×18
ETP-A-60	60	77	95	64	85	91	10	10.4	8-M6×20
ETP-A-65	65	84	102	68	90	96	9.5	10.9	8-M6×20
ETP-A-70	70	90	113	72	94	102	9.5	10.9	6-M8×20
ETP-A-75	75	95	118	85	108	116	11	11	6-M8×22
ETP-A-80	80	100	123	90	114	122	11	11	6-M8×22
ETP-A-90	90	112	135	100	127	135	12.5	12.5	8-M8×25
ETP-A-100	100	125	148	110	139	147	13.5	13	8-M8×25

※L1、L2 は＜ETP-CLASSIC ＞を取り付けた時の寸法です。これらは軸径およびハブ内径のはめあい公差により多少変化します。
※クランピングボルトM の呼びは数量- ねじの呼び×呼び長さです。

A（B）タイプ規格表

型番	d	D	D1	L	L1	L2	L3	L4	M
ETP-A-15-B	15	23	37.5	17	28	32.5	5	5.4	3-M5×10
ETP-A-19-B	19	28	45	21	34	38.5	5.5	6.9	3-M5×12
ETP-A-20-B	20	28	45	22	35	39.5	5.5	6.4	3-M5×12
ETP-A-22-B	22	32	49	22	35	39.5	5.5	6.4	4-M5×12
ETP-A-24-B	24	34	49	25	38	42.5	5.5	6.4	4-M5×12
ETP-A-25-B	25	34	49	27	41	45.5	5.5	6.9	4-M5×12
ETP-A-28-B	28	39	55	29	43	47.5	5.5	6.9	4-M5×12
ETP-A-30-B	30	41	57	32	46	50.5	5.5	6.9	4-M5×12
ETP-A-32-B	32	43	60	34	50	54.5	7	7.4	4-M5×14
ETP-A-35-B	35	47	62.5	37	53	57.5	7	7.4	6-M5×14
ETP-A-38-B	38	50	65	41	57	61.5	7	7.4	6-M5×14
ETP-A-40-B	40	53	70	43	60	64.5	7.5	8.4	6-M5×16
ETP-A-42-B	42	55	70	45	62	66.5	7.5	8.4	6-M5×16
ETP-A-45-B	45	59	77	49	66	71	8	8.4	6-M6×16
ETP-A-48-B	48	62	80	52	70	75	8	8.4	6-M6×16
ETP-A-50-B	50	65	83	53	72	77	8.5	9.4	6-M6×18
ETP-A-55-B	55	71	88	58	77	82	9	9.4	8-M6×18
ETP-A-60-B	60	77	95	64	85	90	10	10.4	8-M6×20
ETP-A-65-B	65	84	102	68	90	95	9.5	10.9	8-M6×20
ETP-A-70-B	70	90	113	72	94	99.5	9.5	10.9	6-M8×20
ETP-A-75-B	75	95	118	85	108	113.5	11	11	6-M8×22
ETP-A-80-B	80	100	123	90	114	119.5	11	11	6-M8×22
ETP-A-90-B	90	112	135	100	127	132.5	12.5	12.5	8-M8×25
ETP-A-100-B	100	125	148	110	139	144.5	13.5	13	8-M8×25

A（C）タイプ規格表

型番	d	D	D1	L	L1	L2	L3	L4	M
ETP-A-15-C	15	23	37.5	17	28	33	5	5.4	3-M5 × 10
ETP-A-19-C	19	28	45	21	34	39	5.5	6.9	3-M5 × 12
ETP-A-20-C	20	28	45	22	35	40	5.5	6.4	3-M5 × 12
ETP-A-25-C	25	34	49	27	41	46	5.5	6.9	4-M5 × 12
ETP-A-30-C	30	41	57	32	46	51	5.5	6.9	4-M5 × 12
ETP-A-35-C	35	47	62.5	37	53	58	7	7.4	6-M5 × 14
ETP-A-40-C	40	53	70	43	60	65	7.5	8.4	6-M5 × 16
ETP-A-45-C	45	59	77	49	66	72	8	8.4	6-M6 × 16
ETP-A-50-C	50	65	83	53	72	78	8.5	9.4	6-M6 × 18

A（S）タイプ規格表

型番	d	D	D1	L	L1	L2	L3	L4	M
ETP-A-19-S	19	28	45	13	26	31	5.5	6.9	3-M5×12
ETP-A-20-S	20	28	45	15	28	33	5.5	6.4	3-M5×12
ETP-A-25-S	25	34	49	15	29	34	5.5	6.9	4-M5×12
ETP-A-30-S	30	41	57	20	34	39	5.5	6.9	4-M5×12
ETP-A-35-S	35	47	62.5	22	38	43	7	7.4	6-M5×14
ETP-A-40-S	40	53	70	25	42	47	7.5	8.4	6-M5×16
ETP-A-45-S	45	59	77	28	45	51	8	8.4	6-M6×16
ETP-A-50-S	50	65	83	26	45	51	8.5	9.4	6-M6×18

A（R）タイプ規格表

型番	d	D	D1	L	L1	L2	L3	L4	M
ETP-A-15-R	15	23	37.5	17	28	32	5	5.4	4-M5×10
ETP-A-20-R	20	28	45	22	36	40	5.5	6.4	5-M5×12
ETP-A-25-R	25	34	49	27	41	45	5.5	6.9	7-M5×12
ETP-A-30-R	30	41	57	32	46	50	5.3	6.9	7-M5×12
ETP-A-35-R	35	47	62.5	37	53	57	7	7.4	9-M5×14
ETP-A-40-R	40	53	70	43	60	64	8	8.4	9-M5×16
ETP-A-45-R	45	59	77	49	66	70	8	8.4	9-M6×16
ETP-A-50-R	50	65	83	53	72	76	8.5	9.4	9-M6×18

型番リスト

表示件数

型番

本体材質

軸穴径

(mm)

許容トルク範囲

(N・m)

表面処理

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

全長

(mm)

外径

(mm)

クランピングボルト種類

RoHS?

最小発注数量

スチール	15	50.1～70.0	なし	23	55	7.3	28	37.5	六角穴付きボルト	10	1個
スチール	15	50.1～70.0	なし	23	55	7.3	28	37.5	六角ボルト	10	1個
スチール	15	20.1～50.0	無電解ニッケル	23	41	5	28	37.5	六角穴付きボルト	10	1個
ステンレス	15	20.1～50.0	なし	23	45	6	28	37.5	六角ボルト	10	1個
スチール	19	70.1～100.0	なし	28	100	10.6	34	45	六角穴付きボルト	10	1個
スチール	19	70.1～100.0	なし	28	100	10.6	34	45	六角ボルト	10	1個
スチール	19	70.1～100.0	無電解ニッケル	28	75	7.4	34	45	六角穴付きボルト	10	1個
スチール	19	50.1～70.0	なし	28	53	5	26	45	六角穴付きボルト	10	1個
スチール	20	100.1～150.0	なし	28	125	12.5	35	45	六角穴付きボルト	10	1個
スチール	20	100.1～150.0	なし	28	125	12.5	35	45	六角ボルト	10	1個
スチール	20	70.1～100.0	無電解ニッケル	28	94	8.7	35	45	六角穴付きボルト	10	1個
ステンレス	20	70.1～100.0	なし	28	100	10	36	45	六角ボルト	10	1個
スチール	20	70.1～100.0	なし	28	75	6	28	45	六角穴付きボルト	10	1個
スチール	22	100.1～150.0	なし	32	135	12.3	35	49	六角穴付きボルト	10	1個
スチール	22	100.1～150.0	なし	32	135	12.3	35	49	六角ボルト	10	1個
スチール	24	150.1～200.0	なし	34	200	16.7	38	49	六角穴付きボルト	10	1個
スチール	24	150.1～200.0	なし	34	200	16.7	38	49	六角ボルト	10	1個
スチール	25	200.1～300.0	なし	34	250	20	41	49	六角穴付きボルト	10	1個
スチール	25	200.1～300.0	なし	34	250	20	41	49	六角ボルト	10	1個
スチール	25	150.1～200.0	無電解ニッケル	34	188	14	41	49	六角穴付きボルト	10	1個
ステンレス	25	200.1～300.0	なし	34	210	16.8	41	49	六角ボルト	10	1個
スチール	25	100.1～150.0	なし	34	120	10	29	49	六角穴付きボルト	10	1個
スチール	28	200.1～300.0	なし	39	300	21.4	43	55	六角穴付きボルト	10	1個
スチール	28	200.1～300.0	なし	39	300	21.4	43	55	六角ボルト	10	1個
スチール	30	300.1～500.0	なし	41	420	28	46	57	六角穴付きボルト	10	1個
スチール	30	300.1～500.0	なし	41	420	28	46	57	六角ボルト	10	1個
スチール	30	300.1～500.0	無電解ニッケル	41	315	19	46	57	六角穴付きボルト	10	1個
スチール	30	200.1～300.0	なし	41	210	14	34	57	六角穴付きボルト	10	1個
スチール	32	300.1～500.0	なし	43	420	26.3	50	60	六角穴付きボルト	10	1個
スチール	32	300.1～500.0	なし	43	420	26.3	50	60	六角ボルト	10	1個
スチール	35	500.1～700.0	なし	47	650	37.1	53	62.5	六角穴付きボルト	10	1個
スチール	35	500.1～700.0	なし	47	650	37.1	53	62.5	六角ボルト	10	1個
スチール	35	300.1～500.0	無電解ニッケル	47	488	26	53	62.5	六角穴付きボルト	10	1個
スチール	35	300.1～500.0	なし	47	330	19	38	62.5	六角穴付きボルト	10	1個
スチール	38	700.1～1000.0	なし	50	750	39.5	57	65	六角穴付きボルト	10	1個
スチール	38	700.1～1000.0	なし	50	750	39.5	57	65	六角ボルト	10	1個
スチール	40	700.1～1000.0	なし	53	940	47	60	70	六角穴付きボルト	10	1個
スチール	40	700.1～1000.0	なし	53	940	47	60	70	六角ボルト	10	1個
スチール	40	700.1～1000.0	無電解ニッケル	53	705	33	60	70	六角穴付きボルト	10	1個
ステンレス	40	700.1～1000.0	なし	53	750	37.5	60	70	六角ボルト	10	1個
スチール	40	300.1～500.0	なし	53	500	26	42	70	六角穴付きボルト	10	1個
スチール	42	700.1～1000.0	なし	55	940	44.8	62	70	六角穴付きボルト	10	1個
スチール	42	700.1～1000.0	なし	55	940	44.8	62	70	六角ボルト	10	1個
スチール	45	1000.1～3000.0	なし	59	1290	57.3	66	77	六角穴付きボルト	10	1個
スチール	45	1000.1～3000.0	なし	59	1290	57.3	66	77	六角ボルト	10	1個
スチール	45	700.1～1000.0	無電解ニッケル	59	968	40	66	77	六角穴付きボルト	10	1個
スチール	45	500.1～700.0	なし	59	700	31	45	77	六角穴付きボルト	10	1個
スチール	48	1000.1～3000.0	なし	62	1570	65.4	70	80	六角穴付きボルト	10	1個
スチール	48	1000.1～3000.0	なし	62	1570	65.4	70	80	六角ボルト	10	1個
スチール	50	1000.1～3000.0	なし	65	1900	76	72	83	六角穴付きボルト	10	1個
スチール	50	1000.1～3000.0	なし	65	1900	76	72	83	六角ボルト	10	1個
スチール	50	1000.1～3000.0	無電解ニッケル	65	1426	53	72	83	六角穴付きボルト	10	1個
スチール	50	700.1～1000.0	なし	65	1000	40	45	83	六角穴付きボルト	10	1個
スチール	55	1000.1～3000.0	なし	71	2500	90.9	77	88	六角穴付きボルト	10	1個
スチール	55	1000.1～3000.0	なし	71	2500	90.9	77	88	六角ボルト	10	1個
スチール	60	3000.1～10000.0	なし	77	3400	113	85	95	六角穴付きボルト	10	1個
スチール	60	3000.1～10000.0	なし	77	3400	113	85	95	六角ボルト	10	1個
スチール	65	3000.1～10000.0	なし	84	3500	108	90	102	六角穴付きボルト	10	1個
スチール	65	3000.1～10000.0	なし	84	3500	108	90	102	六角ボルト	10	1個
スチール	70	3000.1～10000.0	なし	90	5200	149	94	113	六角穴付きボルト	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,226円 ( 12,349円 )	在庫品1日目当日出荷可能
11,454円 ( 12,599円 )	19日目
12,860円 ( 14,146円 )	17日目
16,939円 ( 18,633円 )	17日目
10,460円 ( 11,506円 )	9日目
12,077円 ( 13,285円 )	17日目
12,668円 ( 13,935円 )	17日目
9,648円 ( 10,613円 )	17日目
11,399円 ( 12,539円 )	在庫品1日目当日出荷可能
10,577円 ( 11,635円 )	17日目
11,440円 ( 12,584円 )	在庫品1日目当日出荷可能
16,959円15,602円 ( 17,162円 )	17日目
9,514円 ( 10,465円 )	17日目
10,491円 ( 11,540円 )	在庫品1日目当日出荷可能
10,868円 ( 11,955円 )	17日目
10,460円 ( 11,506円 )	在庫品1日目当日出荷可能
12,077円 ( 13,285円 )	17日目
10,789円 ( 11,868円 )	在庫品1日目当日出荷可能
11,454円 ( 12,599円 )	17日目
12,860円 ( 14,146円 )	17日目
19,833円18,246円 ( 20,071円 )	17日目
11,483円 ( 12,631円 )	17日目
11,826円 ( 13,009円 )	11日目
12,433円 ( 13,676円 )	17日目
11,840円 ( 13,024円 )	在庫品1日目当日出荷可能
12,860円 ( 14,146円 )	17日目
14,293円 ( 15,722円 )	17日目
10,917円 ( 12,009円 )	17日目
12,671円 ( 13,938円 )	11日目
12,944円 ( 14,238円 )	17日目
13,962円 ( 15,358円 )	在庫品1日目当日出荷可能
14,304円 ( 15,734円 )	17日目
16,915円15,561円 ( 17,117円 )	17日目
12,387円 ( 13,626円 )	17日目
14,283円 ( 15,711円 )	11日目
16,915円15,561円 ( 17,117円 )	19日目
15,224円 ( 16,746円 )	11日目
16,982円15,623円 ( 17,185円 )	17日目
18,425円16,951円 ( 18,646円 )	17日目
28,446円25,601円 ( 28,161円 )	17日目
14,388円 ( 15,827円 )	17日目
16,950円15,594円 ( 17,153円 )	11日目
18,412円16,939円 ( 18,633円 )	17日目
17,952円 ( 19,747円 )	11日目
19,774円17,796円 ( 19,576円 )	17日目
21,264円19,562円 ( 21,518円 )	17日目
18,303円16,472円 ( 18,119円 )	17日目
18,425円 ( 20,268円 )	11日目
21,307円19,176円 ( 21,094円 )	19日目
19,833円 ( 21,816円 )	11日目
22,717円20,445円 ( 22,490円 )	17日目
24,018円21,616円 ( 23,778円 )	17日目
19,833円18,246円 ( 20,071円 )	17日目
20,746円 ( 22,821円 )	11日目
24,018円21,616円 ( 23,778円 )	17日目
22,717円20,899円 ( 22,989円 )	11日目
25,543円22,988円 ( 25,287円 )	17日目
27,005円24,304円 ( 26,734円 )	17日目
29,887円26,898円 ( 29,588円 )	17日目
31,449円28,304円 ( 31,134円 )	11日目

詳細情報

基本情報

基本情報

ボルト本数を少なくした簡易タイプ。圧力媒体で着脱も容易です。

【特長】
・キー溝加工などキーに起因するトラブルを解消します。
・さらに軸・ハブの加工公差は一般的公差で、特別な仕上げを必要としません。
・シンプルな一体構造で、取扱いが簡単です。
・許容伝達トルクが大きく、しかも重スラスト荷重にも十分耐えます。
・軸およびハブにはラジアル荷重のみが作用し、スラスト荷重はかかりません。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
メカロックスタンダードタイプ
サイズ及び材質・表面処理のバリエーションが豊富でセンタリング機能があります。
ミスミ
メカロック高トルク伝達タイプ
ボルトサイズを上げることにより耐久性が優れ、高い伝達力を必要とされる機構に最適です。
ミスミ
メカロック高トルク対応ストレートタイプ
ストレートタイプに対して軸方向長さを延長し、より高負荷に対応可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ETP-CLASSIC（ETPブッシュ）のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

社内加工機修理

満足度：5.02018/12/25

故障対応ですぐに欲しかったのですが、商社経由よりミスミさんのほうが短納期で助かりました。

1人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 ETP-CLASSIC（ETPブッシュ）	メカロック高トルク対応ストレートタイプ	キーレスブッシングスタンダードタイプ（センタリング機能付）	メカロックアルミ製軽量タイプ	メカロック MSA 防錆スタンダードタイプ（ステンレス仕様）	メカロック高トルク伝達タイプ
メーカー	三木プーリ	ミスミ	CAPT（シー・エー・ピー・ティ）	ミスミ	アイセル	ミスミ
通常価格	9,514円-	9,090円 -	1,861円	2,900円 -	10,988円 -	6,410円 -
通常出荷日	在庫品1日目〜	在庫品1日目	6日目〜	在庫品1日目	在庫品1日目	在庫品1日目
種類	油圧式	ストレートタイプ	フランジ付	スタンダードタイプ	フランジ付	スタンダードタイプ
センタリング	あり	なし	あり	なし	あり	センタリング機能付
締結方式	ハイドロ方式	メカ式(くさび式)	メカ式(くさび式)	メカ式(くさび式)	メカ式(くさび式)	メカ式(くさび式)
締付ボルト数	複数本	複数本	1本	複数本	複数本	複数本
