メカロック MT 汎用タイプ

Name: メカロック MT 汎用タイプ
Brand: アイセル
SKU: 221000012974
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 3,588円～9,377円

税込単価: 3,947円～10,315円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アイセル

メカロック MRシリーズ薄肉タイプ

通常価格(税別)： 2,788円 (税込価格：3,067円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アイセル

メカロック MA スタンダードタイプ

通常価格(税別)： 5,617円 (税込価格：6,179円)

通常出荷日：在庫品1日目

【特長】・軸径Φ19～Φ85まで24型式を標準化。・高トルク伝達仕様。・作業性...

詳細情報を確認する

種類
ストレート
センタリング
なし
本体材質
S45C
表面処理
なし
締結構造
ダブルコーン形
締結方式
メカ式(くさび式)
締付ボルト数
複数本

ご注意

カタログ記載のD寸法⇒ボス径、外径として検索項目を表示しております

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

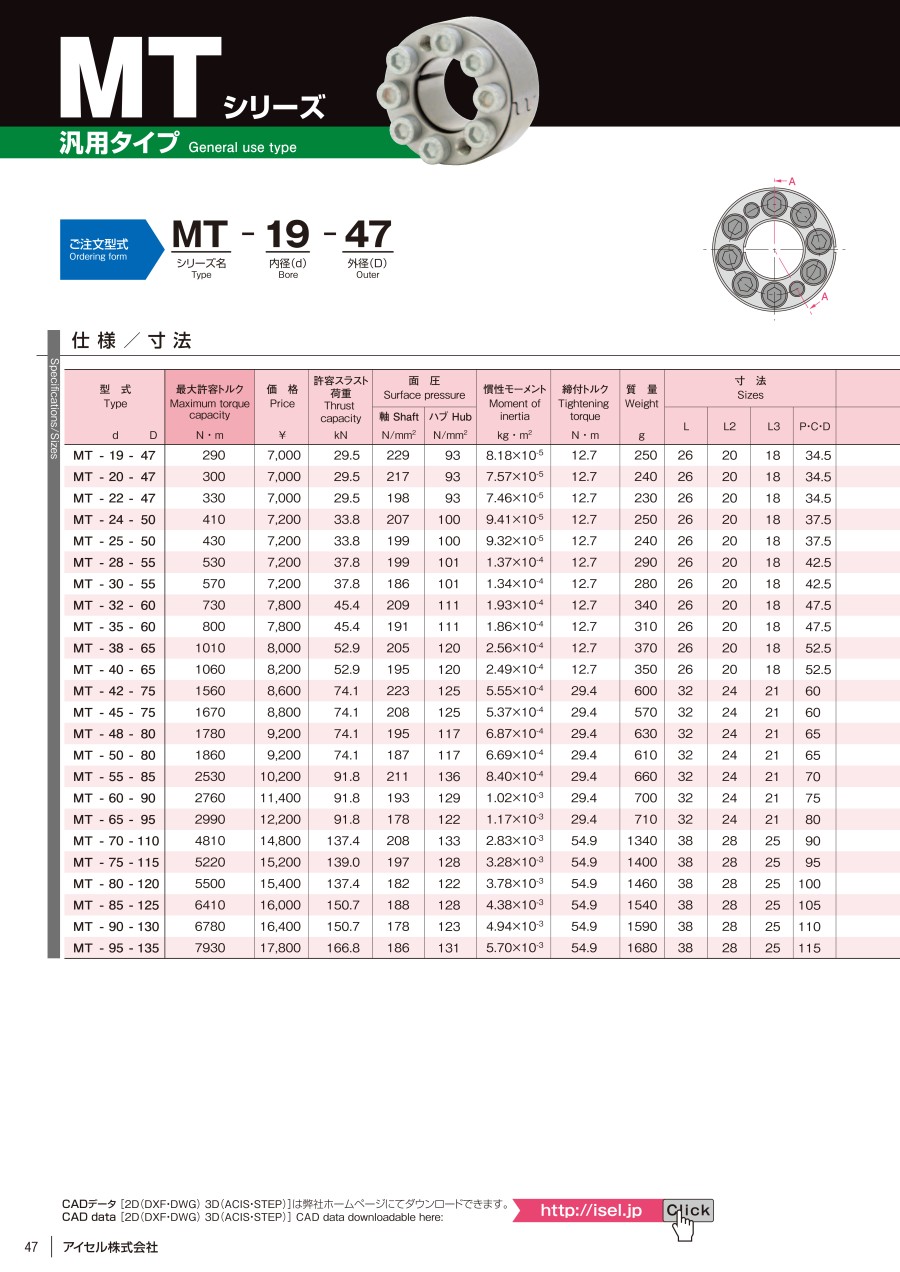

メカロック MT 汎用タイプの外形図と寸法

メカロック MT 汎用タイプの外形図

（単位:mm）

型式 d　D	最大許容トルク N·m	許容スラスト荷重 kN	面圧		慣性モーメント kg·m²	締付トルク N·m	質量 g	寸法				ロックボルト
型式 d　D	最大許容トルク N·m	許容スラスト荷重 kN	軸 N/mm²	ハブ N/mm²	慣性モーメント kg·m²	締付トルク N·m	質量 g	L	L2	L3	P·C·D	サイズ	本数
MT-19-47	290	29.5	229	93	8.18×10^-5	12.7	250	26	20	18	34.5	M6×18	8
MT-20-47	300	29.5	217	93	7.57×10^-5	12.7	240	26	20	18	34.5	M6×18	8
MT-22-47	330	29.5	198	93	7.46×10^-5	12.7	230	26	20	18	34.5	M6×18	8
MT-24-50	410	33.8	207	100	9.41×10^-5	12.7	250	26	20	18	37.5	M6×18	8
MT-25-50	430	33.8	199	100	9.32×10^-5	12.7	240	26	20	18	37.5	M6×18	8
MT-28-55	530	37.8	199	101	1.37×10^-4	12.7	290	26	20	18	42.5	M6×18	10
MT-30-55	570	37.8	186	101	1.34×10^-4	12.7	280	26	20	18	42.5	M6×18	10
MT-32-60	730	45.4	209	111	1.93×10^-4	12.7	340	26	20	18	47.5	M6×18	12
MT-35-60	800	45.4	191	111	1.86×10^-4	12.7	310	26	20	18	47.5	M6×18	12
MT-38-65	1010	52.9	205	120	2.56×10^-4	12.7	370	26	20	18	52.5	M6×18	14
MT-40-65	1060	52.9	195	120	2.49×10^-4	12.7	350	26	20	18	52.5	M6×18	14
MT-42-75	1560	74.1	223	125	5.55×10^-4	29.4	600	32	24	21	60	M8×22	12
MT-45-75	1670	74.1	208	125	5.37×10^-4	29.4	570	32	24	21	60	M8×22	12
MT-48-80	1780	74.1	195	117	6.87×10^-4	29.4	630	32	24	21	65	M8×22	12
MT-50-80	1860	74.1	187	117	6.69×10^-4	29.4	610	32	24	21	65	M8×22	12
MT-55-85	2530	91.8	211	136	8.40×10^-4	29.4	660	32	24	21	70	M8×22	14
MT-60-90	2760	91.8	193	129	1.02×10^-3	29.4	700	32	24	21	75	M8×22	14
MT-65-95	2990	91.8	178	122	1.17×10^-3	29.4	710	32	24	21	80	M8×22	14
MT-70-110	4810	137.4	208	133	2.83×10^-3	54.9	1340	38	28	25	90	M10×25	14
MT-75-115	5220	139	197	128	3.28×10^-3	54.9	1400	38	28	25	95	M10×25	14
MT-80-120	5500	137.4	182	122	3.78×10^-3	54.9	1460	38	28	25	100	M10×25	14
MT-85-125	6410	150.7	188	128	4.38×10^-3	54.9	1540	38	28	25	105	M10×25	15
MT-90-130	6780	150.7	178	123	4.94×10^-3	54.9	1590	38	28	25	110	M10×25	15
MT-95-135	7930	166.8	186	131	5.70×10^-3	54.9	1680	38	28	25	115	M10×25	17

メカロック MTの構造、締結原理

六角穴付きボルト、サイドリング、内輪、外輪、サイドリングでの構造

締結原理図

メカロック MTの使用例、取付例

使用例

取付例

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

最小ハブ外径 D2(S35Cの場合）

(mm)

全長

(mm)

外径

(mm)

トラスココード

RoHS?

最小発注数量

19	200.1～300.0	47	290	29.5	57	26	47	-	10	1個
20	200.1～300.0	47	300	29.5	57	26	47	848-5121	10	1個
22	300.1～500.0	47	330	29.5	57	26	47	848-5122	10	1個
24	300.1～500.0	50	410	33.8	62	26	50	848-5123	10	1個
25	300.1～500.0	50	430	33.8	62	26	50	848-5124	10	1個
28	500.1～700.0	55	530	37.8	68	26	55	848-5125	10	1個
30	500.1～700.0	55	570	37.8	68	26	55	848-5126	10	1個
32	700.1～1000.0	60	730	45.4	76	26	60	848-5127	10	1個
35	700.1～1000.0	60	800	45.4	76	26	60	848-5128	10	1個
38	1000.1～3000.0	65	1010	52.9	84	26	65	848-5129	10	1個
40	1000.1～3000.0	65	1060	52.9	84	26	65	848-5130	10	1個
42	1000.1～3000.0	75	1560	74.1	98	32	75	848-5131	10	1個
45	1000.1～3000.0	75	1670	74.1	98	32	75	848-5132	10	1個
48	1000.1～3000.0	80	1780	74.1	103	32	80	848-5133	10	1個
50	1000.1～3000.0	80	1860	74.1	103	32	80	848-5134	10	1個
55	1000.1～3000.0	85	2530	91.8	114	32	85	-	10	1個
60	1000.1～3000.0	90	2760	91.8	118	32	90	-	10	1個
65	1000.1～3000.0	95	2990	91.8	123	32	95	-	10	1個
70	3000.1～10000.0	110	4810	137.4	146	38	110	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,588円 ( 3,947円 )	5日目
5,211円 ( 5,732円 )	在庫品1日目当日出荷可能
5,498円 ( 6,048円 )	在庫品1日目当日出荷可能
5,972円 ( 6,569円 )	在庫品1日目当日出荷可能
5,972円 ( 6,569円 )	在庫品1日目当日出荷可能
5,809円 ( 6,390円 )	在庫品1日目当日出荷可能
5,809円 ( 6,390円 )	在庫品1日目当日出荷可能
6,139円 ( 6,753円 )	在庫品1日目当日出荷可能
6,139円 ( 6,753円 )	在庫品1日目当日出荷可能
6,283円 ( 6,911円 )	在庫品1日目当日出荷可能
6,887円 ( 7,576円 )	在庫品1日目当日出荷可能
6,429円 ( 7,072円 )	在庫品1日目当日出荷可能
6,926円 ( 7,619円 )	在庫品1日目当日出荷可能
6,966円 ( 7,663円 )	在庫品1日目当日出荷可能
7,738円 ( 8,512円 )	在庫品1日目当日出荷可能
7,921円 ( 8,713円 )	在庫品1日目当日出荷可能
8,667円 ( 9,534円 )	在庫品1日目当日出荷可能
9,377円 ( 10,315円 )	在庫品1日目当日出荷可能
7,008円 ( 7,709円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・軸径Φ19～Φ85まで24型式を標準化。
・高トルク伝達仕様。
・作業性の向上。
・着脱が容易。
・複数の使用が可能。
・締結時のつき回りが無く着脱が容易。
・軸とハブを組み付ける際、軸側が先に接触するようにテーパ角度処理をし、締付効率アップ。
・脱着が容易に行えるように内輪、外輪を工夫している。
・MAに比べて高トルク伝達仕様。
【用途】
・工作機械や搬送装置など、特に折り返し機構のある動力伝達装置（プーリーなど）への装着に最適。
・各種ハブ（スプロケット・プーリ・ギヤ）とシャフトの固定に便利。
