メカロック MSA 防錆スタンダードタイプ（ステンレス仕様）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 10,988円～27,449円

税込単価: 12,087円～30,194円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

スタンダードタイプ（MA）のステンレス仕様のキーレスブッシング（締結継手）。【...

種類
フランジ付
センタリング
あり
本体材質
ステンレス
表面処理
なし
締結構造
シングルコーン形
締結方式
メカ式(くさび式)
締付ボルト数
複数本

ご注意

カタログ記載のD寸法⇒ボス径、A寸法⇒外径として検索項目を表示しております

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

メカロック MSA 防錆スタンダードタイプ（ステンレス仕様）の外形図と寸法

メカロック MSA 防錆スタンダードタイプ（ステンレス仕様）の外形図

（単位:mm）

型式　d　D	最大許容トルク N·m	許容スラスト荷重 kN	面圧		慣性モーメント kg·m²	締付トルク N·m	質量 g	寸法
型式　d　D	最大許容トルク N·m	許容スラスト荷重 kN	軸 N/mm²	ハブ N/mm²	慣性モーメント kg·m²	締付トルク N·m	質量 g	L	L2	L3	L4	A	P·C·D
MSA-8-21	10.7	2.64	196	62.6	2.03×10-6	2.7	35	18.6	14.6	12.6	9.3	23.5	15.4
MSA-10-23	12.7	2.55	153	55.9	2.92×10-6	2.7	40	18.8	14.8	12.8	9.5	25.5	17.5
MSA-11-24	14.7	2.64	139	53.6	3.45×10-6	2.7	45	19.8	15.8	13.8	9.5	26.5	18.4
MSA-12-26	24.5	4.02	191	67.1	5.37×10-6	2.7	53	22.0	18.0	15.5	10.5	28.5	20.2
MSA-14-28	28.4	4.02	164	62.3	7.07×10-6	2.7	61	22.0	18.0	15.5	10.5	30.5	22.2
MSA-15-29	30.4	4.02	136	55	8.57×10-6	2.7	66	2.0	19.0	16.5	11.5	31.5	23.2
MSA-16-30	32.3	4.02	121	50.9	1.02×10-5	2.7	75	23.6	19.6	17.1	12.0	33.0	24.2
MSA-17-31	46.1	5.39	144	63.1	1.17×10-5	2.7	75	24.1	20.1	17.6	12.5	33.5	25.2
MSA-18-32	49	5.39	136	61.2	1.31×10-5	2.7	80	24.1	20.1	17.6	12.5	34.5	26.2
MSA-19-33	51.9	5.39	129	59.2	1.46×10-5	2.7	81	24.1	20.1	17.6	12.5	35.5	27.2
MSA-20-38	121.6	12.16	165	69.8	3.70×10-5	5.6	144	29.1	24.1	21.1	15.3	42.0	30.8
MSA-22-40	133.4	12.06	150	66.3	4.42×10-5	5.6	165	29.1	24.1	21.1	15.3	44.0	32.8
MSA-24-42	146.1	12.16	128	59.2	5.45×10-5	5.6	180	30.1	25.1	22.1	16.3	46.0	34.8
MSA-25-43	153	12.16	122	54.5	6.15×10-5	5.6	188	31.1	26.1	23.1	17.3	47.0	35.8
MSA-28-46	213.8	15.2	136	63.7	8.15×10-5	5.6	195	31.6	26.6	23.1	17.3	50.0	38.8
MSA-30-48	229.5	15.3	127	61.1	9.45×10-5	5.6	208	31.6	26.6	23.1	17.3	52.0	40.8
MSA-32-50	244.2	15.2	110	55.4	1.14×10-4	5.6	219	32.6	27.6	24.1	18.3	54.0	42.8
MSA-35-57	301.1	17.16	107	51.4	2.12×10-4	9.6	325	36.0	30.0	26.0	19.5	62.0	48.4
MSA-38-60	409	21.48	119	59.5	2.62×10-4	9.6	362	36.5	30.5	26.5	20.0	65.0	51.4
MSA-40-62	430.6	21.48	110	56.2	3.00×10-4	9.6	380	37.0	31.0	27.0	20.5	67.0	53.4
MSA-42-64	452.2	21.48	105	54.4	3.32×10-4	9.6	405	37.0	31.0	27.0	20.5	69.0	55.4
MSA-45-67	484.6	21.48	95	50.8	3.95×10-4	9.6	435	37.5	31.5	27.5	21.0	72.0	58.4
MSA-48-70	620.9	25.8	107	58.4	4.75×10-4	9.6	460	38.0	32.0	27.5	21.0	75.0	61.4
MSA-50-72	754.3	30.11	116	64.6	5.35×10-4	9.6	485	38.5	32.5	28.0	21.5	77.0	63.4

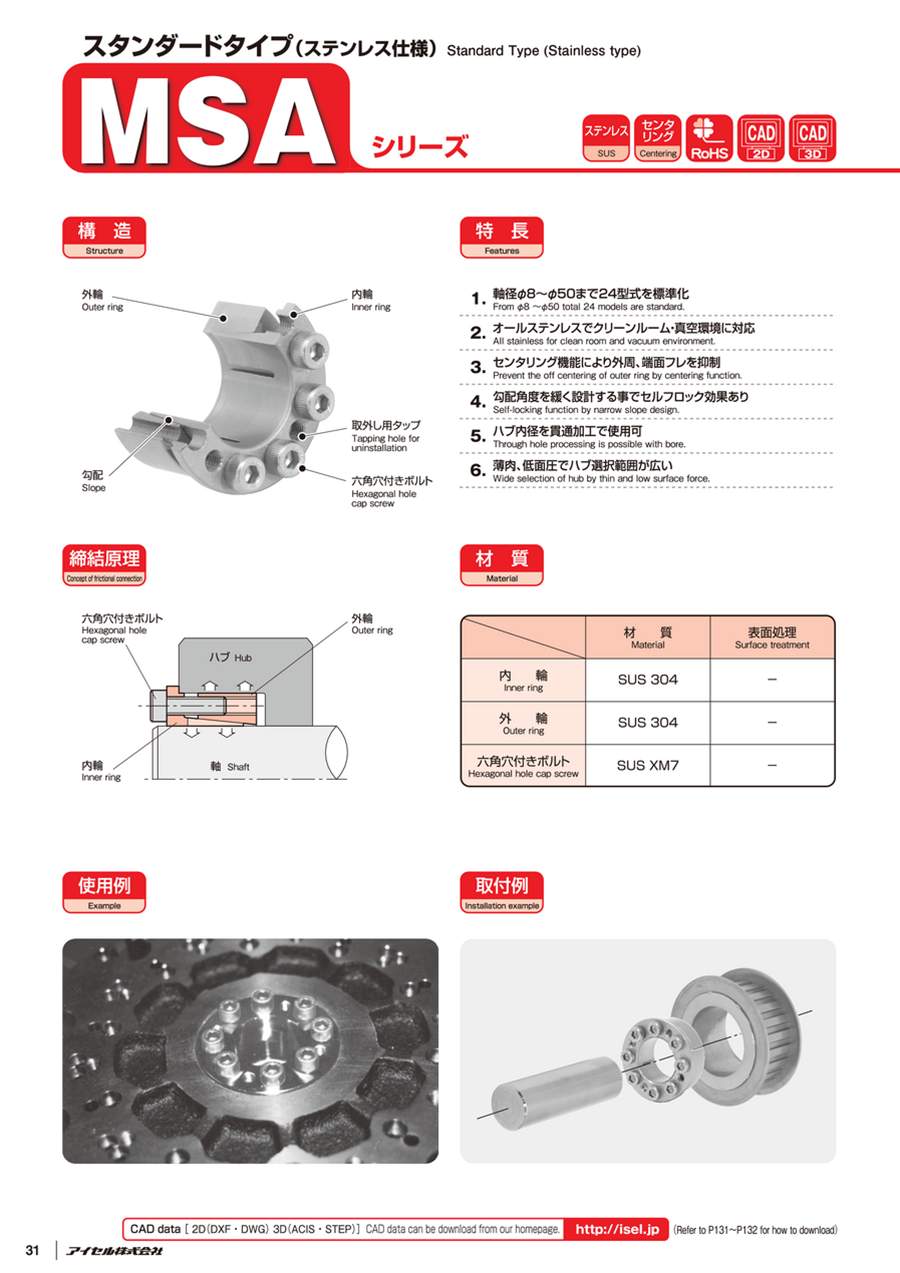

メカロック MSAの構造、締結原理

六角穴付きボルト、内輪、外輪での構造

締結原理図

メカロック MSAの使用例、取付例

使用例

取付例

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

最小ハブ外径 D2(S35Cの場合）

(mm)

全長

(mm)

外径

(mm)

トラスココード

RoHS?

最小発注数量

8	-	21	10.7	2.64	25.5	14.6	23.5	219-8932	10	1個
10	-	23	12.7	2.55	27.5	14.8	25.5	219-8959	10	1個
11	-	24	14.7	2.64	28.5	15.8	26.5	848-5105	10	1個
12	20.1～50.0	26	24.5	4.02	31	18	28.5	219-8991	10	1個
14	20.1～50.0	28	28.4	4.02	33	18	30.5	219-9017	10	1個
15	20.1～50.0	29	30.4	4.02	33.5	19	31.5	848-5106	10	1個
16	20.1～50.0	30	32.3	4.02	35	19.6	33	848-5107	10	1個
17	20.1～50.0	31	46.1	5.39	37	20.1	33.5	848-5108	10	1個
18	20.1～50.0	32	49	5.39	37	20.1	34.5	-	10	1個
19	50.1～70.0	33	51.9	5.39	39	20.1	35.5	848-5109	10	1個
20	100.1～150.0	38	121.6	12.16	45	24.1	42	219-9114	10	1個
22	100.1～150.0	40	133.4	12.06	47	24.1	44	848-5110	10	1個
24	100.1～150.0	42	146.1	12.16	49	25.1	46	848-5111	10	1個
25	150.1～200.0	43	153	12.16	49	26.1	47	848-5112	10	1個
28	200.1～300.0	46	213.8	15.2	54	26.6	50	848-5113	10	1個
30	200.1～300.0	48	229.5	15.3	56	26.6	52	219-9211	10	1個
32	200.1～300.0	50	244.2	15.2	58	27.6	54	848-5114	10	1個
35	300.1～500.0	57	301.1	17.16	67	30	62	219-9254	10	1個
38	300.1～500.0	60	409	21.48	71	30.5	65	848-5115	10	1個
40	300.1～500.0	62	430.6	21.48	73	31	67	848-5116	10	1個
45	300.1～500.0	67	484.6	21.48	77	31.5	72	848-5118	10	1個
50	700.1～1000.0	72	754.3	30.11	86	32.5	77	848-5120	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,693円 ( 15,062円 )	在庫品1日目当日出荷可能
15,060円 ( 16,566円 )	在庫品1日目当日出荷可能
14,255円 ( 15,681円 )	在庫品1日目当日出荷可能
16,187円 ( 17,806円 )	在庫品1日目当日出荷可能
16,305円 ( 17,936円 )	在庫品1日目当日出荷可能
16,864円 ( 18,550円 )	在庫品1日目当日出荷可能
16,885円 ( 18,574円 )	在庫品1日目当日出荷可能
16,885円 ( 18,574円 )	在庫品1日目当日出荷可能
16,405円 ( 18,046円 )	在庫品1日目当日出荷可能
18,250円 ( 20,075円 )	在庫品1日目当日出荷可能
18,787円 ( 20,666円 )	在庫品1日目当日出荷可能
10,988円 ( 12,087円 )	在庫品1日目当日出荷可能
21,944円 ( 24,138円 )	在庫品1日目当日出荷可能
21,919円 ( 24,111円 )	在庫品1日目当日出荷可能
22,600円 ( 24,860円 )	在庫品1日目当日出荷可能
23,809円 ( 26,190円 )	在庫品1日目当日出荷可能
24,043円 ( 26,447円 )	在庫品1日目当日出荷可能
25,393円 ( 27,932円 )	在庫品1日目当日出荷可能
24,090円 ( 26,499円 )	在庫品1日目当日出荷可能
24,293円 ( 26,722円 )	在庫品1日目当日出荷可能
25,978円 ( 28,576円 )	在庫品1日目当日出荷可能
27,449円 ( 30,194円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

スタンダードタイプ（MA）のステンレス仕様のキーレスブッシング（締結継手）。
【特長】
・軸径Φ8～Φ50まで24型式を標準化。
・オールステンレスでクリーンルーム・真空環境に対応。
・センタリング機能により外周、端面フレを抑制。
・勾配角度を緩く設計する事でセルフロック効果あり。
・ハブ内径を貫通加工で使用可。
・薄肉、低面圧でハブ選択範囲が広い。
【用途】
・工作機械や搬送装置など。特に折り返し機構のある動力伝達装置（プーリーなど）への装着。
・錆発生を厳しく防ぎたい箇所へ（食品業界、クリーンルームなど）。

ご注意

カタログ記載のD寸法⇒ボス径、A寸法⇒外径として検索項目を表示しております

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

メカロック MSA 防錆スタンダードタイプ（ステンレス仕様）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qオイル塗布ができない環境ではどうすればよいでしょうか。

クリーンルーム用低発塵グリスを使用してください。
