メカロック MRシリーズ薄肉タイプ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 2,788円～11,927円

税込単価: 3,067円～13,120円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

外径を小さくできる薄肉タイプのキーレスブッシング（締結継手）。【特長】・ハブの...

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
薄肉
センタリング
あり
本体材質
S45C
表面処理
なし
締結構造
シングルコーン形
締結方式
メカ式(くさび式)
締付ボルト数
複数本
本体材質詳細
S45C相当

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
カタログ記載のD寸法⇒ボス径、A寸法⇒外径として検索項目を表示しております。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造

六角穴付きボルト、内輪、外輪での構造

締結原理

規格表

（単位:mm）

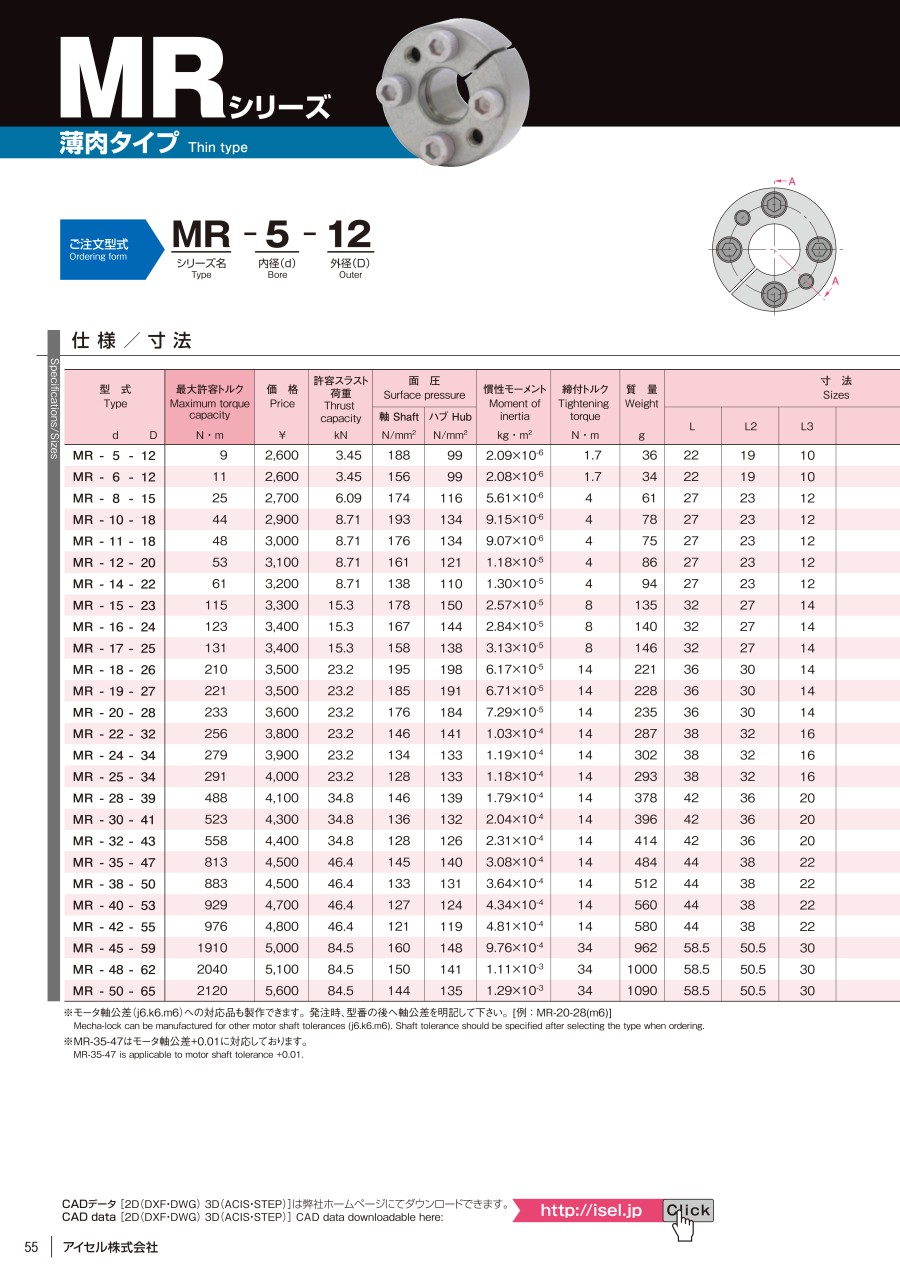

型式 d D	最大許容トルク N・m	許容スラスト荷重 kN	面圧		慣性モーメント kg・m²	締付トルク N・m	質量g	寸法


			軸 N/mm²	ハブN/mm²				L	L2	L3	A	P・C・D
			軸 N/mm²	ハブN/mm²				L	L2	L3	A	P・C・D
MR-5-12	9	3.45	188	99	2.09×10^-6	1.7	36	22	19	10	23	15.5
MR-6-12	11	3.45	156	99	2.08×10^-6	1.7	34	22	19	10	23	15.5
MR-8-15	25	6.09	174	116	5.61×10^-6	4	61	27	23	12	28	19.5
MR-10-18	44	8.71	193	134	9.15×10^-6	4	78	27	23	12	31.5	22.5
MR-12-20	53	8.71	161	121	1.18×10^-5	4	86	27	23	12	33.5	24.5
MR-14-22	61	8.71	138	110	1.30×10^-5	4	94	27	23	12	35.5	26.5
MR-15-23	115	15.3	178	150	2.57×10^-5	8	135	32	27	14	38.5	28.5
MR-16-24	123	15.3	167	144	2.84×10^-5	8	140	32	27	14	39.5	29.5
MR-17-25	131	15.3	158	138	3.13×10^-5	8	146	32	27	14	40.5	30.5
MR-18-26	210	23.2	195	198	6.17×10^-5	14	221	36	30	14	46	33
MR-19-27	221	23.2	185	191	6.71×10^-5	14	228	36	30	14	47	34
MR-20-28	233	23.2	176	184	7.29×10^-5	14	235	36	30	14	48	35
MR-22-32	256	23.2	146	141	1.03×10^-4	14	287	38	32	16	52	39
MR-24-34	279	23.2	134	133	1.19×10^-4	14	302	38	32	16	54	41
MR-25-34	291	23.2	128	133	1.18×10^-4	14	293	38	32	16	54	41
MR-30-41	523	34.8	136	132	2.04×10^-4	14	396	42	36	20	61	48
MR-32-43	558	34.8	128	126	2.31×10^-4	14	414	42	36	20	63	50
MR-35-47	813	46.4	145	140	3.08×10^-4	14	484	44	38	22	67	54
MR-38-50	883	46.4	133	131	3.64×10^-4	14	512	44	38	22	70	57
MR-40-53	929	46.4	127	124	4.34×10^-4	14	560	44	38	22	73	60
MR-42-55	976	46.4	121	119	4.81×10^-4	14	580	44	38	22	75	62
MR-45-59	1910	84.5	160	148	9.76×10^-4	34	962	58.5	50.5	30	84	69
MR-48-62	2040	84.5	150	141	1.11×10^-3	34	1000	58.5	50.5	30	87	72
MR-50-65	2120	84.5	144	135	1.29×10^-3	34	1090	58.5	50.5	30	90	75

使用例

取付例

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

最小ハブ外径 D2(S35Cの場合）

(mm)

全長

(mm)

外径

(mm)

RoHS?

最小発注数量

5	2.0～20.0	12	9	3.45	23	22	23	10	1個
6	2.0～20.0	12	11	3.45	23	22	23	10	1個
8	20.1～50.0	15	25	6.09	28	27	28	10	1個
10	20.1～50.0	18	44	8.71	31.5	27	31.5	10	1個
12	50.1～70.0	20	53	8.71	33.5	27	33.5	10	1個
14	50.1～70.0	22	61	8.71	35.5	27	35.5	10	1個
15	100.1～150.0	23	115	15.3	41	32	38.5	10	1個
16	100.1～150.0	24	123	15.3	42	32	39.5	10	1個
17	100.1～150.0	25	131	15.3	42	32	40.5	10	1個
18	200.1～300.0	26	210	23.2	59	36	46	10	1個
19	200.1～300.0	27	221	23.2	59	36	47	10	1個
20	200.1～300.0	28	233	23.2	59	36	48	10	1個
22	200.1～300.0	32	256	23.2	54	38	52	10	1個
24	200.1～300.0	34	279	23.2	56	38	54	10	1個
25	200.1～300.0	34	291	23.2	56	38	54	10	1個
30	500.1～700.0	41	523	34.8	67	42	61	10	1個
32	500.1～700.0	43	558	34.8	68	42	63	10	1個
35	700.1～1000.0	47	813	46.4	79	44	67	10	1個
38	700.1～1000.0	50	883	46.4	81	44	70	10	1個
40	700.1～1000.0	53	929	46.4	84	44	73	10	1個
42	700.1～1000.0	55	976	46.4	85	44	75	10	1個
45	1000.1～3000.0	59	1910	84.5	103	58.5	84	10	1個
48	1000.1～3000.0	62	2040	84.5	105	58.5	87	10	1個
50	1000.1～3000.0	65	2120	84.5	107	58.5	90	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,788円 ( 3,067円 )	在庫品1日目当日出荷可能
5,999円 ( 6,599円 )	在庫品1日目当日出荷可能
5,859円 ( 6,445円 )	在庫品1日目当日出荷可能
5,927円 ( 6,520円 )	在庫品1日目当日出荷可能
6,568円 ( 7,225円 )	在庫品1日目当日出荷可能
6,758円 ( 7,434円 )	在庫品1日目当日出荷可能
7,136円 ( 7,850円 )	在庫品1日目当日出荷可能
7,332円 ( 8,065円 )	在庫品1日目当日出荷可能
7,766円 ( 8,543円 )	在庫品1日目当日出荷可能
7,132円 ( 7,845円 )	在庫品1日目当日出荷可能
7,525円 ( 8,278円 )	在庫品1日目当日出荷可能
7,821円 ( 8,603円 )	在庫品1日目当日出荷可能
8,244円 ( 9,068円 )	在庫品1日目当日出荷可能
8,411円 ( 9,252円 )	在庫品1日目当日出荷可能
8,603円 ( 9,463円 )	在庫品1日目当日出荷可能
9,074円 ( 9,981円 )	在庫品1日目当日出荷可能
10,106円 ( 11,117円 )	在庫品1日目当日出荷可能
9,467円 ( 10,414円 )	在庫品1日目当日出荷可能
9,467円 ( 10,414円 )	在庫品1日目当日出荷可能
9,957円 ( 10,953円 )	在庫品1日目当日出荷可能
9,631円 ( 10,594円 )	在庫品1日目当日出荷可能
10,556円 ( 11,612円 )	在庫品1日目当日出荷可能
10,248円 ( 11,273円 )	在庫品1日目当日出荷可能
11,927円 ( 13,120円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

外径を小さくできる薄肉タイプのキーレスブッシング（締結継手）。
【特長】
・ハブの肉厚を薄く設計したい場合に最適
・全長の短いハブでも使用可能
・ボルト本数を減らしたことで組み付け時間を短縮
・面圧部が短い為、ハブの幅を抑えたいという場合に最適
・センタリング機能あり
・緩やかなテーパ設計によりテーパ部が外れにくい
・ハブ内径を貫通加工で使用可
【用途】
・工作機械や搬送装置など、特に折り返し機構のある動力伝達装置（プーリーなど）への装着に最適

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
カタログ記載のD寸法⇒ボス径、A寸法⇒外径として検索項目を表示しております。
