メカロック MNシリーズナットタイプ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 7,587円～11,924円

税込単価: 8,346円～13,116円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

締め付けるだけの簡単ナットタイプのキーレスブッシング（締結継手）。【特長】・ナ...

種類
ナット締付
センタリング
あり
本体材質
S45C
表面処理
なし
締結構造
テーパスリーブ形
締結方式
メカ式(くさび式)
締付ボルト数
1本

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造

ナット、外輪、内輪での構造

締結原理

規格表

（単位：mm）

型式 d D	最大許容トルク N・m	許容スラスト荷重 kN	面圧		慣性モーメント kg・m²	締付トルク N・m	質量 g	寸法
型式 d D	最大許容トルク N・m	許容スラスト荷重 kN	軸 N/mm²	ハブ N/mm²	慣性モーメント kg・m²	締付トルク N・m	質量 g	A	B	L	L2	L3
MN-8-14	29.4	6.9	312	178	1.91×10-6	24.5	34	23.5	22	19	11	8
MN-10-17	34.3	6.9	218	128	3.30×10-6	29.4	43	26	24	21	12	9
MN-11-18	39.2	6.9	217	132	3.73×10-6	34.3	46	26	24	22	12	10
MN-12-20	49	7.3	204	122	4.25×10-6	44.1	50	26	24	23	13	10
MN-14-23	88.3	12.3	173	106	1.05×10-5	58.8	80	32.5	30	26	15	11
MN-15-24	108	13.7	169	106	1.11×10-5	68.6	85	32.5	30	27	16	11
MN-17-26	186	19.6	164	107	1.36×10-5	98.1	96	32.5	30	31	19	12
MN-20-29	245	24.5	165	114	2.65×10-5	137	135	39	36	33	20	13
MN-22-32	275	24.5	131	90	3.20×10-5	147	147	39	36	35	22	13
MN-24-34	314	25.5	118	83	4.80×10-5	167	185	44	41	37	24	13
MN-25-35	353	27.5	119	85.1	5.00×10-5	186	187	44	41	38	25	13
MN-28-40	378	26.5	98.5	68.9	1.19×10-4	226	320	54	50	43	28	15
MN-30-42	392	25.5	92.9	66.3	1.78×10-4	255	398	60	55	46	30	16
MN-35-48	461	25.5	68.6	50	2.88×10-4	294	521	66	60	52	35	17

使用例

取付例

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

最小ハブ外径 D2(S35Cの場合）

(mm)

全長

(mm)

外径

(mm)

トラスココード

RoHS?

最小発注数量

8	20.1～50.0	14	29.4	6.9	24	19	23.5	219-9459	10	1個
10	20.1～50.0	17	34.3	6.9	26	21	26	219-9475	10	1個
11	20.1～50.0	18	39.2	6.9	29	22	26	219-9483	10	1個
12	20.1～50.0	20	49	7.3	31	23	26	219-9505	10	1個
14	70.1～100.0	23	88.3	12.3	34	26	32.5	219-9513	10	1個
15	100.1～150.0	24	108	13.7	35	27	32.5	219-9548	10	1個
17	150.1～200.0	26	186	19.6	40	31	32.5	219-9572	10	1個
20	200.1～300.0	29	245	24.5	45	33	39	219-9599	10	1個
22	200.1～300.0	32	275	24.5	45	35	39	219-9637	10	1個
24	300.1～500.0	34	314	25.5	47	37	44	219-9661	10	1個
25	300.1～500.0	35	353	27.5	48	38	44	219-9670	10	1個
28	300.1～500.0	40	378	26.5	51	43	54	219-9688	10	1個
30	300.1～500.0	42	392	25.5	54	46	60	219-9696	10	1個
35	300.1～500.0	48	461	25.5	58	52	66	219-9700	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,587円 ( 8,346円 )	5日目
8,234円 ( 9,057円 )	在庫品1日目当日出荷可能
8,234円 ( 9,057円 )	在庫品1日目当日出荷可能
8,234円 ( 9,057円 )	在庫品1日目当日出荷可能
8,297円 ( 9,127円 )	在庫品1日目当日出荷可能
8,753円 ( 9,628円 )	在庫品1日目当日出荷可能
8,256円 ( 9,082円 )	在庫品1日目当日出荷可能
8,635円 ( 9,499円 )	在庫品1日目当日出荷可能
9,913円 ( 10,904円 )	在庫品1日目当日出荷可能
9,493円 ( 10,442円 )	在庫品1日目当日出荷可能
11,026円 ( 12,129円 )	在庫品1日目当日出荷可能
10,375円 ( 11,413円 )	在庫品1日目当日出荷可能
10,921円 ( 12,013円 )	在庫品1日目当日出荷可能
11,924円 ( 13,116円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

締め付けるだけの簡単ナットタイプのキーレスブッシング（締結継手）。
【特長】
・ナットの締付けにより締付け時間を短縮
・メカロックシリーズの中では組み付けが簡単
・両側を締めるだけでセンタリング
・ハブ外径を小さくできる
・軸径Φ8～Φ35まで14型式を標準化
・作業性の向上
【用途】
・工作機械や搬送装置など、特に折り返し機構のある動力伝達装置（プーリーなど）への装着に最適
・ハブの肉厚が薄い場合や軽トルクの箇所への装着に最適

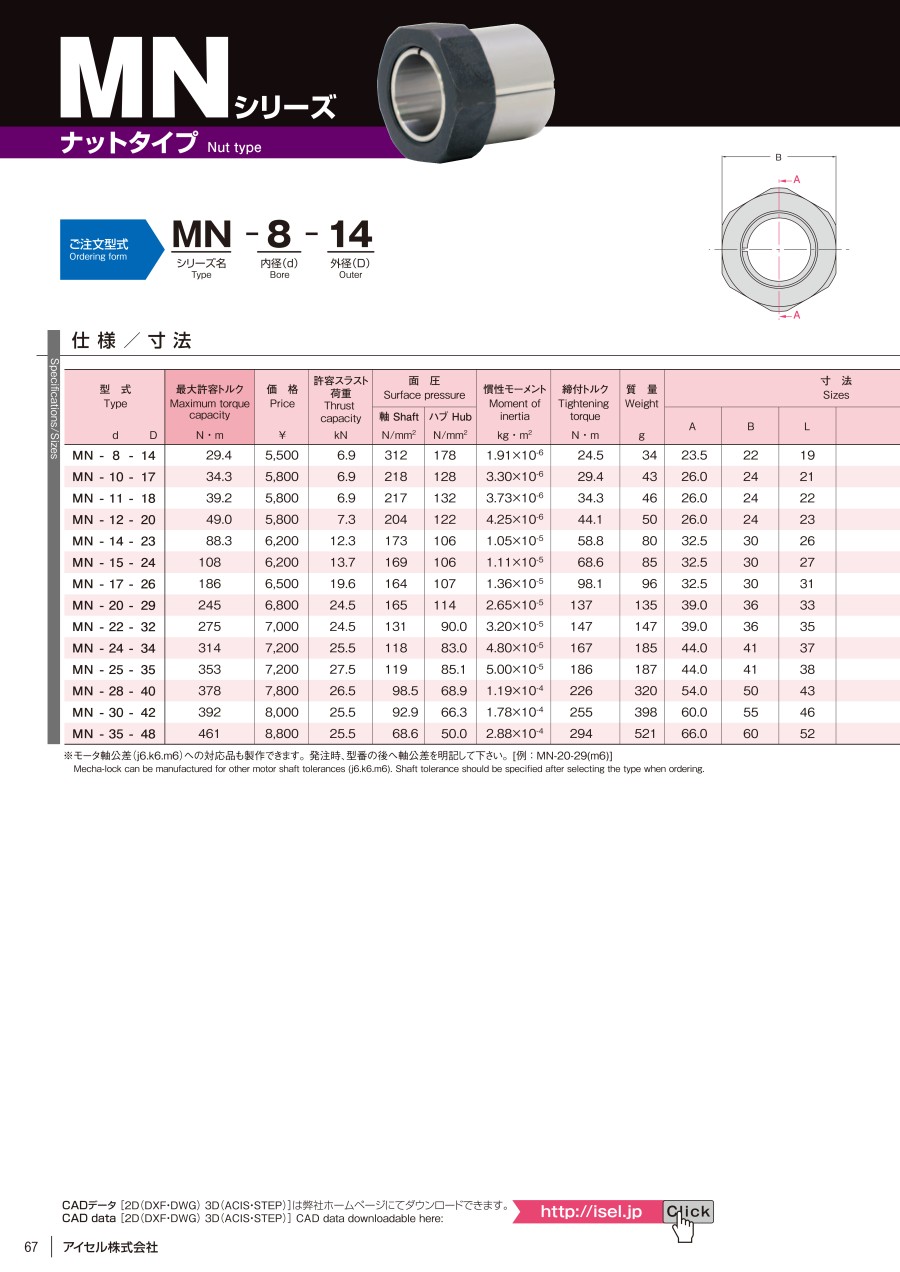

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
メカロック高トルク伝達タイプ
ボルトサイズを上げることにより耐久性が優れ、高い伝達力を必要とされる機構に最適です。
ミスミ
平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ
内径φ8～φ55まで選定可能です。<br>軸穴は、丸穴、丸穴+タップ、キー溝穴、キー溝+タップの4種類から選べます。さらに緊急出荷サービス（ストーク）Aを使用することで3日目出荷を翌日出荷にすることも可能です。
ミスミ
メカロック高トルク対応ストレートタイプ
ストレートタイプに対して軸方向長さを延長し、より高負荷に対応可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

メカロック MNシリーズナットタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q取付時のオイル添付について教えてください。

サビ、汚れなどをふき取り、オイル、グリースを軽く添付してください。
