メカロック MKT 防錆汎用タイプ（無電解ニッケルメッキ仕様）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 13,395円～16,966円

税込単価: 14,735円～18,663円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

汎用タイプ（MT）の無電解ニッケルメッキ仕様のキーレスブッシング（締結継手）。...

種類
ストレート
センタリング
なし
本体材質
S45C
表面処理
無電解ニッケル
締結構造
シングルコーン形
締結方式
メカ式(くさび式)
締付ボルト数
複数本

ご注意

カタログ記載のD寸法⇒ボス径、外径として検索項目を表示しております

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

メカロック MKT 汎用タイプの外形図と寸法

メカロック MKT 汎用タイプの外形図

（単位:mm）

型式 d D	最大許容トルク N·m	許容スラスト荷重 kN	面圧		慣性モーメント kg·m²	締付トルク N·m	質量 g	寸法				ロックボルト
型式 d D	最大許容トルク N·m	許容スラスト荷重 kN	軸 N/mm²	ハブ N/mm²	慣性モーメント kg·m²	締付トルク N·m	質量 g	L	L2	L3	P·C·D	サイズ	本数
MKT-20-47	300	29.5	217	93	7.57X10^-5	12.7	240	26	20	18	34.5	M6x18	8
MKT-22-47	330	29.5	198	93	7.46x10^-5	12.7	230	26	20	18	34.5	M6x18	8
MKT-24-50	410	33.8	207	100	9.41x10^-5	12.7	250	26	20	18	37.5	M6x18	8
MKT-25-50	430	33.8	199	100	9.32X10^-5	12.7	240	26	20	18	37.5	M6x18	8
MKT-28-55	530	37.8	199	101	1.37X10^-4	12.7	290	26	20	18	42.5	M6x18	10
MKT-30-55	570	37.8	186	101	1.34X10^-4	12.7	280	26	20	18	42.5	M6x18	10
MKT-32-60	730	45.4	209	111	1.93X10^-4	12.7	340	26	20	18	47.5	M6x18	12
MKT-35-60	800	45.4	191	111	1.86X10^-4	12.7	310	26	20	18	47.5	M6x18	12
MKT-38-65	1010	52.9	205	120	2.56X10^-4	12.7	370	26	20	18	52.5	M6x18	14
MKT-40-65	1060	52.9	195	120	2.49X10^-4	12.7	350	26	20	18	52.5	M6x18	14
MKT-42-75	1560	74.1	223	125	5.55X10^-4	29.4	600	32	24	21	60	M8x22	12
MKT-45-75	1670	74.1	208	125	5.37X10^-4	29.4	570	32	24	21	60	M8x22	12
MKT-48-80	1780	74.1	195	117	6.87x10^-4	29.4	630	32	24	21	65	M8x22	12
MKT-50-80	1860	74.1	187	117	6.69X10^-4	29.4	610	32	24	21	65	M8x22	12

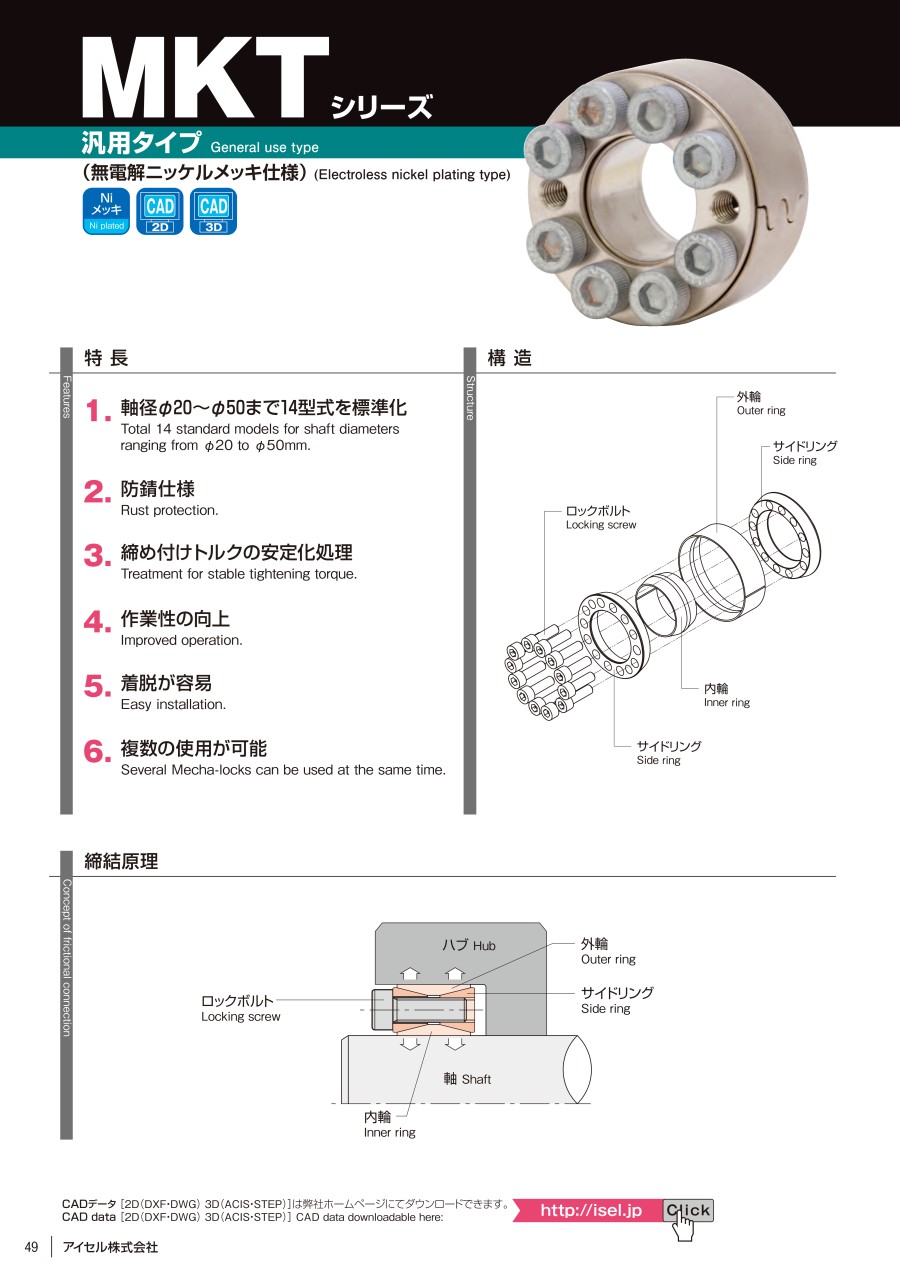

メカロック MKT 汎用タイプの構造、締結原理

構造：六角穴付きボルト、サイドリング、内輪、外輪、サイドリング

締結原理図

メカロック MKT 汎用タイプの使用例、取付例

使用例

取付例

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

最小ハブ外径 D2(S35Cの場合）

(mm)

全長

(mm)

外径

(mm)

RoHS?

最小発注数量

20	200.1～300.0	47	294	29.4	57	20	47	10	1個
22	300.1～500.0	47	323	29.4	56	20	47	10	1個
24	300.1～500.0	50	362	29.4	59	20	50	10	1個
25	300.1～500.0	50	372	29.4	59	20	50	10	1個
28	300.1～500.0	55	490	34.3	66	20	55	10	1個
30	500.1～700.0	55	529	35.3	66	20	55	10	1個
32	500.1～700.0	60	676	42.1	73	20	60	10	1個
35	500.1～700.0	60	696	39.2	72	20	60	10	1個
38	700.1～1000.0	65	882	46.1	79	20	65	10	1個
40	700.1～1000.0	65	931	46.1	79	20	65	10	1個
42	1000.1～3000.0	75	1451	68.6	93	24	75	10	1個
45	1000.1～3000.0	75	1657	73.5	94	24	75	10	1個
48	1000.1～3000.0	80	1775	73.5	99	24	80	10	1個
50	1000.1～3000.0	80	1736	68.6	98	24	80	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,132円 ( 15,545円 )	在庫品1日目当日出荷可能
13,395円 ( 14,735円 )	在庫品1日目当日出荷可能
14,029円 ( 15,432円 )	在庫品1日目当日出荷可能
14,800円 ( 16,280円 )	在庫品1日目当日出荷可能
14,029円 ( 15,432円 )	在庫品1日目当日出荷可能
14,800円 ( 16,280円 )	在庫品1日目当日出荷可能
15,829円 ( 17,412円 )	在庫品1日目当日出荷可能
15,004円 ( 16,504円 )	在庫品1日目当日出荷可能
14,978円 ( 16,476円 )	在庫品1日目当日出荷可能
16,466円 ( 18,113円 )	在庫品1日目当日出荷可能
16,754円 ( 18,429円 )	在庫品1日目当日出荷可能
16,938円 ( 18,632円 )	在庫品1日目当日出荷可能
16,966円 ( 18,663円 )	在庫品1日目当日出荷可能
16,966円 ( 18,663円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

汎用タイプ（MT）の無電解ニッケルメッキ仕様のキーレスブッシング（締結継手）。
【特長】
・軸径Φ8～Φ35まで14型式を標準化。
・防錆仕様。
・軸とハブを組み付ける際、締付効率が良くなるよう軸側が先に接触するようにテーパ角度処理をしている。
・脱着が容易に行えるように内輪、外輪を工夫している。
【用途】
・工作機械や搬送装置など。特に折り返し機構のある動力伝達装置（プーリーなど）への装着。
・錆発生を抑えたいがコストも抑えたい場合。

ご注意

カタログ記載のD寸法⇒ボス径、外径として検索項目を表示しております

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

メカロック MKT 防錆汎用タイプ（無電解ニッケルメッキ仕様）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q防錆仕様とのことですが、絶対錆びないのでしょうか。

メッキコーティングが剥げる事で錆が発生する可能性はあります。
