メカロック MKN 防錆ナット締め付けタイプ（無電解ニッケルメッキ仕様）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 11,435円～17,299円

税込単価: 12,579円～19,029円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

ナットタイプ（MN）の無電解ニッケルメッキ仕様のキーレスブッシング（締結継手）...

種類
ナット締付
センタリング
あり
本体材質
S45C
表面処理
無電解ニッケル
締結構造
テーパスリーブ形
締結方式
メカ式(くさび式)
締付ボルト数
複数本

ご注意

カタログ記載のD寸法⇒ボス径、A寸法⇒外径として検索項目を表示しております

未確定：候補が13型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

メカロック MKN 防錆ナット締め付けタイプ（無電解ニッケルメッキ仕様）の外形図と寸法

メカロック MKN 防錆ナット締め付けタイプ（無電解ニッケルメッキ仕様）の外形図

単位 : mm

型式 dD	最大許容トルク N·m	許容スラスト荷重 kN	面圧		慣性モーメント kg·m²	締付トルク N·m	質量 g	寸法
			軸 N/mm²	ハブ N/mm²				A	B	L	L1	L2
			軸 N/mm²	ハブ N/mm²				A	B	L	L1	L2
MKN-8-14	29.4	6.9	312	178	1.91×10^-6	24.5	34	23.5	22	19	11	8
MKN-10-17	34.3	6.9	218	128	3.30×10^-6	29.4	43	26.0	24	21	12	9
MKN-11-18	39.2	6.9	217	132	3.73×10^-6	34.3	46	26.0	24	22	12	10
MKN-12-20	49.0	7.3	204	122	4.25×10^-6	44.1	50	26.0	24	23	13	10
MKN-14-23	88.3	12.3	173	106	1.05×10^-5	58.8	80	32.5	30	26	15	11
MKN-15-24	108	13.7	169	106	1.11×10^-5	68.6	85	32.5	30	27	16	11
MKN-17-26	186	19.6	164	107	1.36×10^-5	98.1	96	32.5	30	31	19	12
MKN-20-29	245	24.5	165	114	2.65×10^-5	137	135	39.0	36	33	20	13
MKN-22-32	275	24.5	131	90.0	3.20×10^-5	147	147	39.0	36	35	22	13
MKN-24-34	314	25.5	118	83.0	4.80×10^-5	167	185	44.0	41	37	24	13
MKN-25-35	353	27.5	119	85.1	5.00×10^-5	186	187	44.0	41	38	25	13
MKN-28-40	378	26.5	98.5	68.9	1.19×10^-4	226	320	54.0	50	43	28	15
MKN-30-42	392	25.5	92.9	66.3	1.78×10^-4	255	398	60.0	55	46	30	16
MKN-35-48	461	25.5	68.6	50.0	2.88×10^-4	294	521	66.0	60	52	35	17

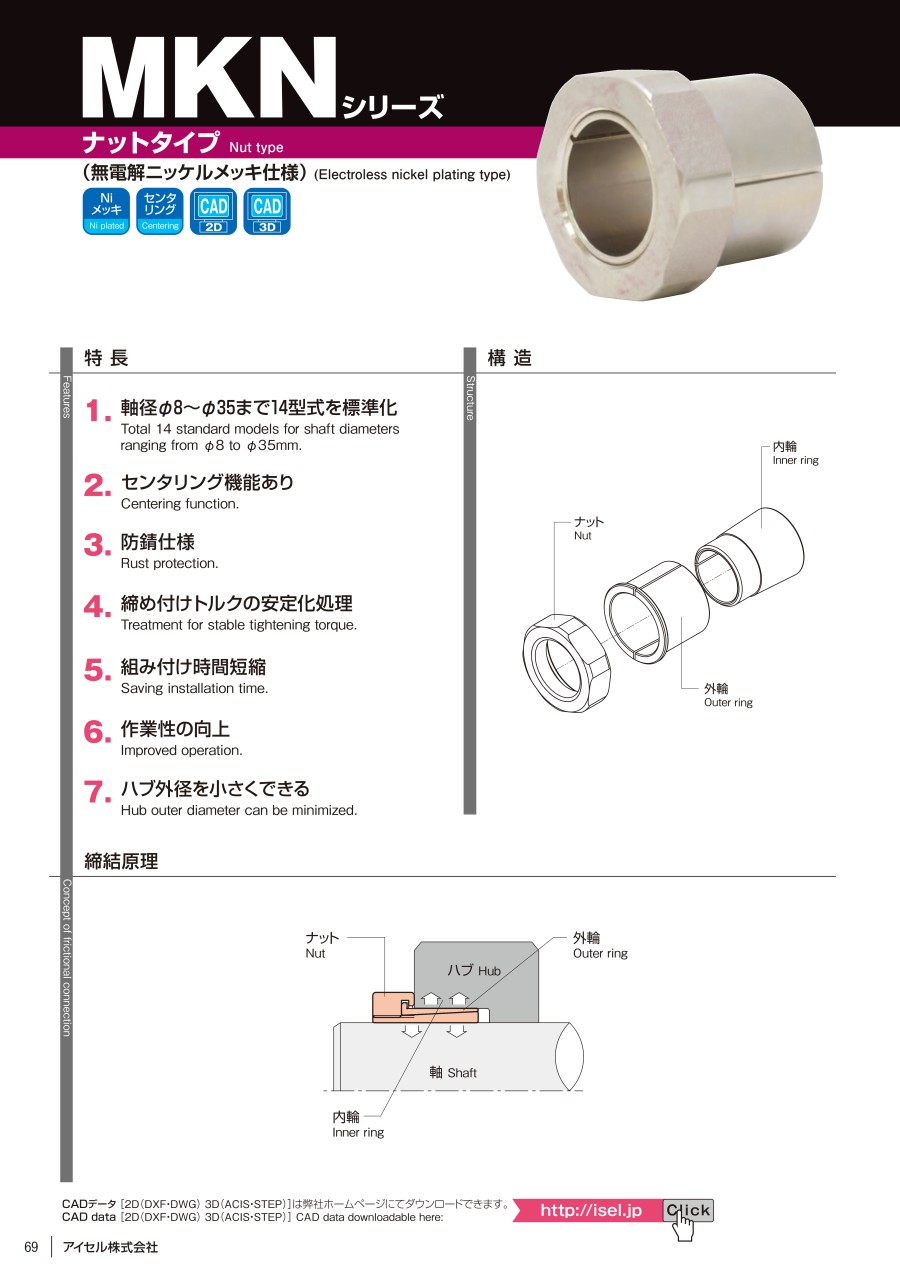

メカロック MKNの構造、締結原理

ナット、外輪、内輪での構造

締結原理図

メカロック MKNの使用例、取付例

使用例

取付例

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

最小ハブ外径 D2(S35Cの場合）

(mm)

全長

(mm)

外径

(mm)

トラスココード

RoHS?

最小発注数量

8	20.1～50.0	14	29.4	6.9	24	19	23.5	323-9276	10	1個
10	20.1～50.0	17	34.3	6.9	26	21	26	323-9144	10	1個
11	20.1～50.0	18	39.2	6.9	29	22	26	323-9152	10	1個
12	20.1～50.0	20	49	7.3	31	23	26	323-9161	10	1個
14	70.1～100.0	23	88.3	12.3	34	26	32.5	323-9179	10	1個
17	150.1～200.0	26	186	19.6	40	31	32.5	323-9195	10	1個
20	200.1～300.0	29	245	24.5	45	33	39	323-9209	10	1個
22	200.1～300.0	32	275	24.5	45	35	39	323-9217	10	1個
24	300.1～500.0	34	314	25.5	47	37	44	323-9225	10	1個
25	300.1～500.0	35	353	27.5	48	38	44	323-9233	10	1個
28	300.1～500.0	40	378	26.5	51	43	54	323-9241	10	1個
30	300.1～500.0	42	392	25.5	54	46	60	323-9250	10	1個
35	300.1～500.0	48	461	25.5	58	52	66	323-9268	10	1個

通常単価(税別) (税込単価)	通常出荷日

11,435円 ( 12,579円 )	在庫品1日目当日出荷可能
12,727円 ( 14,000円 )	在庫品1日目当日出荷可能
11,977円 ( 13,175円 )	在庫品1日目当日出荷可能
12,727円 ( 14,000円 )	在庫品1日目当日出荷可能
12,671円 ( 13,938円 )	在庫品1日目当日出荷可能
13,497円 ( 14,847円 )	在庫品1日目当日出荷可能
14,328円 ( 15,761円 )	在庫品1日目当日出荷可能
13,886円 ( 15,275円 )	在庫品1日目当日出荷可能
15,299円 ( 16,829円 )	在庫品1日目当日出荷可能
15,299円 ( 16,829円 )	在庫品1日目当日出荷可能
16,458円 ( 18,104円 )	在庫品1日目当日出荷可能
16,499円 ( 18,149円 )	在庫品1日目当日出荷可能
17,299円 ( 19,029円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ナットタイプ（MN）の無電解ニッケルメッキ仕様のキーレスブッシング（締結継手）。
【特長】
・軸径Φ8～Φ35まで14型式を標準化。
・センタリング機能あり。
・防錆仕様。
・締め付けトルクの安定化処理。
・組み付け時間短縮。
・作業性の向上。
・ハブ外径を小さくできる。
【用途】
・工作機械や搬送装置など。特に折り返し機構のある動力伝達装置（プーリーなど）への装着。
・半導体や液晶装置、クリーンルーム内での使用に。

ご注意

カタログ記載のD寸法⇒ボス径、A寸法⇒外径として検索項目を表示しております

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

メカロック MKN 防錆ナット締め付けタイプ（無電解ニッケルメッキ仕様）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q防錆仕様とのことですが、絶対錆びないのでしょうか。

メッキコーティングが剥げる事で錆が発生する可能性はあります。
