アイセル

メカロック MKA 防錆スタンダードタイプ（無電解ニッケルメッキ仕様）

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 10,829円～24,641円

税込単価: 11,912円～27,105円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

スタンダードタイプ（MA）の無電解ニッケルメッキ仕様のキーレスブッシング（締結...

種類
フランジ付
センタリング
あり
本体材質
S45C
表面処理
無電解ニッケル
締結構造
シングルコーン形
締結方式
メカ式(くさび式)
締付ボルト数
複数本

ご注意

カタログ記載のD寸法⇒ボス径、A寸法⇒外径として検索項目を表示しております

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

構造

ナット、外輪、内輪での構造

締結原理

規格表

（単位：mm）

型式d D	最大許容トルク N・m	許容スラスト荷重 kN	面圧		慣性モーメント kg・m²	締付トルク N・m	質量 g	寸法
型式d D	最大許容トルク N・m	許容スラスト荷重 kN	軸N/mm²	ハブN/mm²	慣性モーメント kg・m²	締付トルク N・m	質量 g	L	L2	L3	L4	A	P・C・D
MKA-8-21	16.6	4.1	244	92	2.03×10^-6	3.9	35	18.6	14.6	12.6	9.3	23.5	15.4
MKA-10-23	19.6	3.9	192	77	2.92×10^-6	3.9	40	18.8	14.8	12.8	9.5	25.5	17.5
MKA-11-24	22.5	4.0	174	73	3.45×10^-6	3.9	45	19.8	15.8	13.8	9.5	26.5	18.4
MKA-12-26	36.2	5.9	239	91	5.37×10^-6	3.9	53	22.0	18.0	15.5	10.5	28.5	20.2
MKA-14-28	50.9	7.2	204	84	7.07×10^-6	3.9	61	22.0	18.0	15.5	10.5	30.5	22.2
MKA-15-29	54.8	7.2	205	90	8.58×10^-6	3.9	66	23.0	19.0	16.5	11.5	31.5	23.2
MKA-16-30	58.8	7.3	193	87	1.02×10^-5	3.9	75	23.6	19.6	17.1	12.0	33.0	24.2
MKA-17-31	76.4	8.9	205	97	1.17×10^-5	3.9	75	24.1	20.1	17.6	12.5	33.5	25.2
MKA-18-32	80.3	8.9	166	93	1.31×10^-5	3.9	80	24.1	20.1	17.6	12.5	34.5	26.2
MKA-19-33	85.2	8.9	184	91	1.46×10^-5	3.9	81	24.1	20.1	17.6	12.5	35.5	27.2
MKA-20-38	183	18.3	213	97	3.70×10^-5	8.8	144	29.1	24.1	21.1	15.3	42.0	30.8
MKA-22-40	201	18.3	193	92	4.42×10^-5	8.8	165	29.1	24.1	21.1	15.3	44.0	32.8
MKA-24-42	252	21.0	121	105	5.45×10^-5	8.8	180	30.1	25.1	22.1	16.3	46.0	34.8
MKA-25-43	264	21.1	212	102	6.15×10^-5	8.8	188	31.1	26.1	23.1	17.3	47.0	35.8
MKA-28-46	295	21.1	212	107	8.15×10^-5	8.8	195	31.6	26.6	23.1	17.3	50.0	38.8
MKA-30-48	396	26.4	198	102	9.45×10^-5	8.8	208	31.6	26.6	23.1	17.3	52.0	40.8
MKA-32-50	423	26.4	192	103	1.14×10^-4	8.8	219	32.6	27.6	24.1	18.3	54.0	42.8
MKA-35-57	548	31.3	207	105	2.12×10^-4	15.7	325	36.0	30.0	26.0	19.5	62.0	48.4
MKA-38-60	741	39.0	208	110	2.62×10^-4	15.7	362	36.5	30.5	26.5	20.0	65.0	51.4
MKA-40-62	779	39.0	202	110	3.00×10^-4	15.7	380	37.0	31.0	27.0	20.5	67.0	53.4
MKA-42-64	823	39.2	192	106	3.32×10^-4	15.7	405	37.0	31.0	27.0	20.5	69.0	55.4
MKA-45-67	882	39.2	184	104	3.95×10^-4	15.7	435	37.5	31.5	27.5	21.0	72.0	58.4
MKA-48-70	1117	46.5	206	118	4.75×10^-4	15.7	460	38.0	32.0	27.5	21.0	75.0	61.4
MKA-50-72	1362	54.4	202	119	5.35×10^-4	15.7	485	38.5	32.5	28.0	21.5	77.0	63.4

使用例

取付例

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

最小ハブ外径 D2(S35Cの場合）

(mm)

全長

(mm)

外径

(mm)

トラスココード

RoHS?

最小発注数量

8	2.0～20.0	21	16.6	4.1	29	18.6	23.5	324-0193	10	1個
10	2.0～20.0	23	19.6	3.9	31	18.8	25.5	323-9128	10	1個
11	20.1～50.0	24	22.5	4	31	19.8	26.5	323-9136	10	1個
12	20.1～50.0	26	36.2	5.9	36	22	28.5	324-0053	10	1個
14	50.1～70.0	28	50.9	7.2	38	22	30.5	324-0061	10	1個
15	50.1～70.0	29	54.8	7.2	40	23	31.5	324-0070	10	1個
16	50.1～70.0	30	58.8	7.3	41	23.6	33	324-0088	10	1個
17	70.1～100.0	31	76.4	8.9	44	24.1	33.5	324-0096	10	1個
18	70.1～100.0	32	80.3	8.9	45	24.1	34.5	323-9691	10	1個
19	70.1～100.0	33	85.2	8.9	46	24.1	35.5	324-0100	10	1個
20	150.1～200.0	38	183	18.3	54	29.1	42	324-0118	10	1個
22	200.1～300.0	40	201	18.3	56	29.1	44	324-0126	10	1個
24	200.1～300.0	42	252	21	61	30.1	46	324-0134	10	1個
25	200.1～300.0	43	264	21.1	62	31.1	47	324-0142	10	1個
28	200.1～300.0	46	295	21.1	68	31.6	50	324-0151	10	1個
30	300.1～500.0	48	396	26.4	69	31.6	52	324-0169	10	1個
32	300.1～500.0	50	423	26.4	73	32.6	54	324-0177	10	1個
35	500.1～700.0	57	548	31.3	83	36	62	324-0185	10	1個
38	700.1～1000.0	60	741	39	89	36.5	65	848-5099	10	1個
40	700.1～1000.0	62	779	39	92	37	67	848-5100	10	1個
42	700.1～1000.0	64	823	39.2	94	37	69	848-5101	10	1個
45	700.1～1000.0	67	882	39.2	97	37.5	72	848-5102	10	1個
48	1000.1～3000.0	70	1117	46.5	108	38	75	848-5103	10	1個
50	1000.1～3000.0	72	1362	54.4	111	38.5	77	848-5104	10	1個

通常単価(税別) (税込単価)	通常出荷日

12,491円 ( 13,740円 )	在庫品1日目当日出荷可能
12,467円 ( 13,714円 )	在庫品1日目当日出荷可能
10,829円 ( 11,912円 )	在庫品1日目当日出荷可能
13,756円 ( 15,132円 )	在庫品1日目当日出荷可能
13,741円 ( 15,115円 )	在庫品1日目当日出荷可能
14,770円 ( 16,247円 )	在庫品1日目当日出荷可能
15,013円 ( 16,514円 )	在庫品1日目当日出荷可能
14,999円 ( 16,499円 )	在庫品1日目当日出荷可能
14,617円 ( 16,079円 )	在庫品1日目当日出荷可能
14,966円 ( 16,463円 )	在庫品1日目当日出荷可能
16,283円 ( 17,911円 )	在庫品1日目当日出荷可能
16,495円 ( 18,145円 )	在庫品1日目当日出荷可能
16,715円 ( 18,387円 )	在庫品1日目当日出荷可能
17,529円 ( 19,282円 )	在庫品1日目当日出荷可能
17,477円 ( 19,225円 )	在庫品1日目当日出荷可能
18,662円 ( 20,528円 )	在庫品1日目当日出荷可能
19,242円 ( 21,166円 )	在庫品1日目当日出荷可能
19,472円 ( 21,419円 )	在庫品1日目当日出荷可能
18,868円 ( 20,755円 )	在庫品1日目当日出荷可能
20,962円 ( 23,058円 )	在庫品1日目当日出荷可能
20,515円 ( 22,567円 )	在庫品1日目当日出荷可能
21,221円 ( 23,343円 )	在庫品1日目当日出荷可能
22,705円 ( 24,976円 )	在庫品1日目当日出荷可能
24,641円 ( 27,105円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

スタンダードタイプ（MA）の無電解ニッケルメッキ仕様のキーレスブッシング（締結継手）。
【特長】
・軸径Φ8～Φ50まで24型式を標準化。
・防錆仕様。
・締め付トルクの安定化処理。
・センタリング機能あり。
・勾配角度を緩く設計する事でセルフロック効果あり。
・ハブ内径を貫通加工で使用可。
・設計時の選択範囲が広い。
・表面処理時に水素胞性を発生させず、ボルトねじ山座面の摩擦効率を均一化。高い軸力を得ることが可能。
【用途】
・工作機械や搬送装置など。特に折り返し機構のある動力伝達装置（プーリーなど）への装着。
・錆発生を防ぎたい箇所へのコスト対策。

ご注意

カタログ記載のD寸法⇒ボス径、A寸法⇒外径として検索項目を表示しております

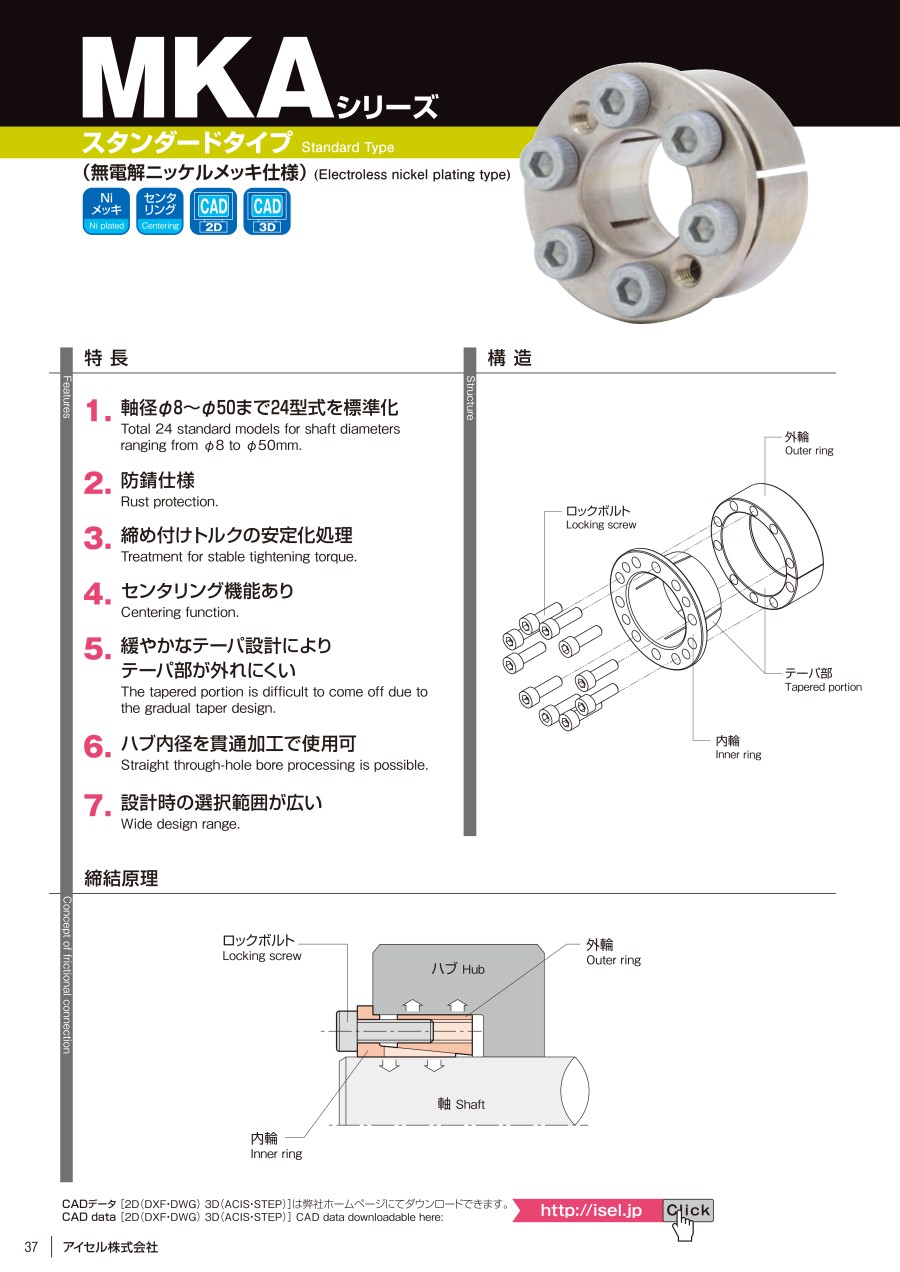

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
メカロック高トルク伝達タイプ
ボルトサイズを上げることにより耐久性が優れ、高い伝達力を必要とされる機構に最適です。
ミスミ
平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ
内径φ8～φ55まで選定可能です。<br />軸穴は、丸穴、丸穴+タップ、キー溝穴、キー溝+タップの4種類から選べます。さらに緊急出荷サービス（ストーク）Aを使用することで3日目出荷を翌日出荷にすることも可能です。
ミスミ
メカロック高トルク対応ストレートタイプ
ストレートタイプに対して軸方向長さを延長し、より高負荷に対応可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

メカロック MKA 防錆スタンダードタイプ（無電解ニッケルメッキ仕様）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q防錆仕様ということですが、絶対に錆びないのでしょうか。

メッキコーティングが剥げる事で錆が発生する可能性はあります。
