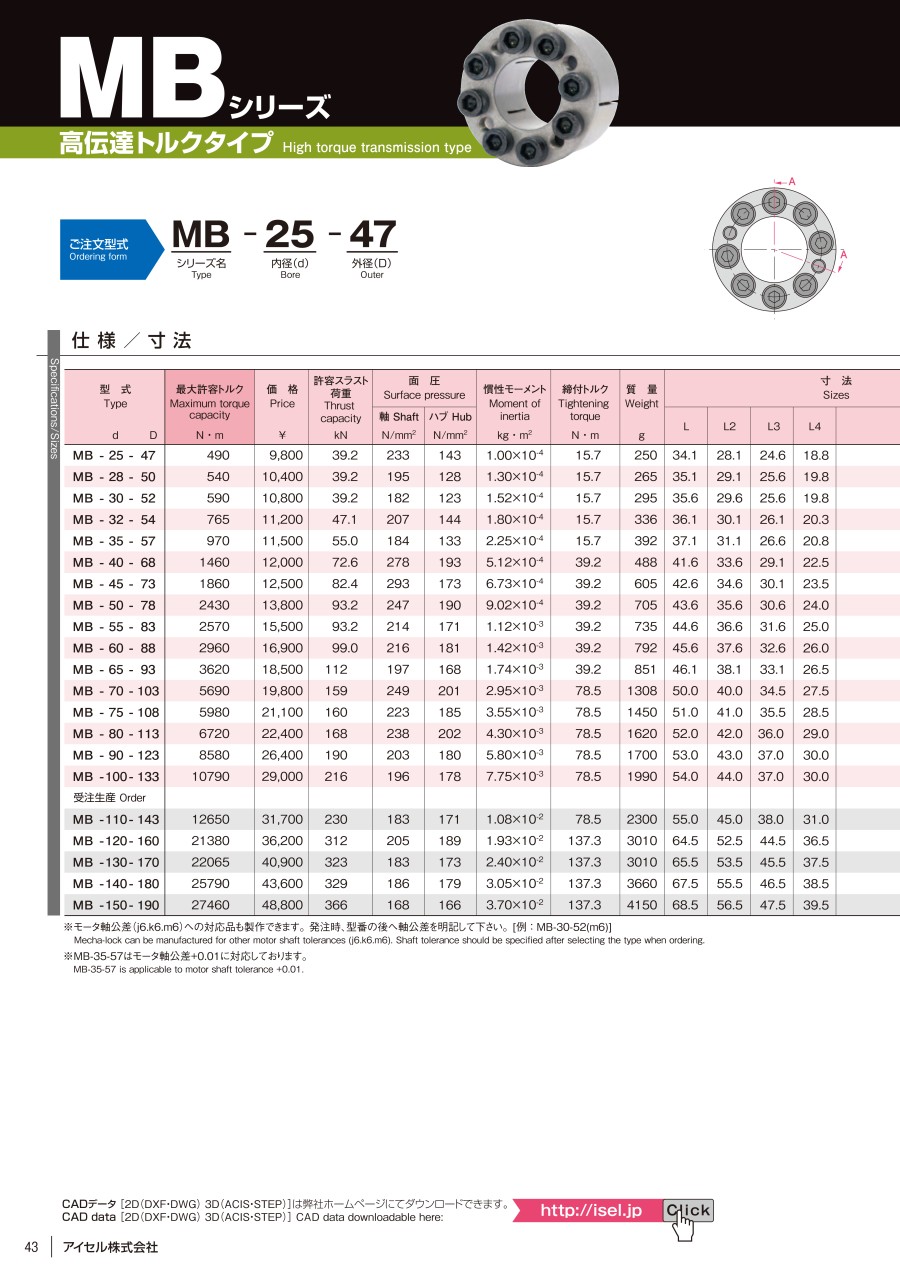

型式 dD	最大許容トルク N·m	許容スラスト荷重 kN	面圧		慣性モーメント kg・m²	締付トルクＮ・ｍ	質量 g	寸法
			軸N/mm²	ハブN/mm²				Ｌ	L2	L3	Ｌ4	A	P・C・D


MB-25-47	490	39.2	233	143	1.00X10^{^-4}	15.7	250	34.1	28.1	24.6	18.8	51	38.2
MB-28-50	540	39.2	195	128	1.30X10^-4	15.7	265	35.1	29.1	25.6	19.8	54	41.2
MB-30-52	590	39.2	182	123	1.52X10^-4	15.7	295	35.6	29.6	25.6	19.8	56	43.2
MB-32-54	765	47.1	207	144	1.80X10^-4	15.7	336	36.1	30.1	26.1	20.3	58	45.2
MB-35-57	970	55.0	184	133	2.25X10^-4	15.7	392	37.1	31.1	26.6	20.8	61	48.2
MB-40-68	1460	72.6	278	193	5.12X10^-4	39.2	488	41.6	33.6	29.1	22.5	73	56.8
MB-45-73	1860	82.4	293	173	6.73X10^-4	39.2	605	42.6	34.6	30.1	23.5	78	61.8
MB-50-78	2430	93.2	247	190	9.02X10^-4	39.2	705	43.6	35.6	30.6	24.0	83	66.8
MB-55-83	2570	93.2	214	171	1.12x10^-3	39.2	735	44.6	36.6	31.6	25.0	88	71.8
MB-60-88	2960	99.0	216	181	1.42x10^-3	39.2	792	45.6	37.6	32.6	26.0	93	76.8
MB-65-93	3620	112	197	168	1.74x10^-3	39.2	851	46.1	38.1	33.1	26.5	98	81.8
MB-70-103	5690	159	249	201	2.95x10^-3	78.5	1308	50.0	40.0	34.5	27.5	108	89.4
MB-75-108	5980	160	223	185	3.55x10^-3	78.5	1450	51.0	41.0	35.5	28.5	113	94.4
MB-80-113	6720	168	238	202	4.30x10^-3	78.5	1620	52.0	42.0	36.0	29.0	118	99.4
MB-90-123	8580	190	203	180	5.80x10^-3	78.5	1700	53.0	43.0	37.0	30.0	128	110
MB-100-133	10790	216	196	178	7.75x10^-3	78.5	1990	54.0	44.0	37.0	30.0	138	120
MB-110-143	12650	230	183	171	1.08x10^-2	78.5	2300	55.0	45.0	38.0	31.0	148	130
MB-120-160	21380	312	205	189	1.93x10^-2	137.3	3010	64.5	52.5	44.5	36.5	168	144
MB-130-170	22065	323	183	173	2.40x10^-2	137.3	3010	65.5	53.5	45.5	37.5	178	154
MB-140-180	25790	329	186	179	3.05x10^-2	137.3	3660	67.5	55.5	46.5	38.5	188	164
MB-150-190	27460	366	168	166	3.70x10^-2	137.3	4150	68.5	56.5	47.5	39.5	198	174

メカロック MBの構造、締結原理

六角穴付きボルト、内輪、外輪での構造

締結原理図

メカロック MBの使用例、取付例

使用例

取付例

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

最小ハブ外径 D2(S35Cの場合）

(mm)

全長

(mm)

外径

(mm)

RoHS?

最小発注数量

25	300.1～500.0	47	490	39.2	71	34.1	51	10	1個
28	500.1～700.0	50	540	39.2	76	35.1	54	10	1個
32	700.1～1000.0	54	765	47.1	87	36.1	58	10	1個
35	700.1～1000.0	57	970	55	98	37.1	61	10	1個
40	1000.1～3000.0	68	1460	72.6	115	41.6	73	10	1個
45	1000.1～3000.0	73	1860	82.4	127	42.6	78	10	1個
50	1000.1～3000.0	78	2430	93.2	134	43.6	83	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,006円 ( 7,707円 )	5日目
7,351円 ( 8,086円 )	5日目
8,007円 ( 8,808円 )	5日目
9,597円 ( 10,557円 )	在庫品1日目当日出荷可能
8,482円 ( 9,330円 )	5日目
8,936円 ( 9,830円 )	5日目
9,754円 ( 10,729円 )	5日目

詳細情報

基本情報

基本情報

MAの高伝達トルクタイプのキーレスブッシング（締結継手）。
【特長】
・軸径Φ25～Φ150まで21型式を標準化。
・高トルク伝達仕様。
・センタリング機能あり。
・勾配角度を緩く設計することでセルフロック効果あり。
・ハブ内径を貫通加工で使用可。
・設計時の選択範囲が広い。
・MAに比べボルトサイズをUPしたことにより高トルク伝達仕様。
・面圧が高くなることに対する変形を防ぐため高い降伏点材料を使用。
【用途】
・工作機械や搬送装置など。特に折り返し機構のある動力伝達装置（プーリーなど）への装着。
・高伝達トルクが必要な個所へ。

ご注意

カタログ記載のD寸法⇒ボス径、A寸法⇒外径として検索項目を表示しております

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

メカロック MB 高伝達トルクタイプのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qロックボルトの締め付け方法を教えてください。

締付トルク数値での管理（トルクレンチ）での締付をお願いします。。

この商品を見た人は、こんな商品も見ています

	今見ている商品メカロック MB 高伝達トルクタイプ	メカロック高トルク伝達タイプ	メカロック高トルク対応ストレートタイプ	メカロック肉薄タイプ	メカロック MA スタンダードタイプ	メカロック MT 汎用タイプ
メーカー	アイセル	ミスミ	ミスミ	ミスミ	アイセル	アイセル
通常価格	7,006円-	6,410円 -	9,090円 -	2,590円 -	5,617円 -	3,588円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目〜
種類	フランジ付	スタンダードタイプ	ストレートタイプ	肉薄タイプ	フランジ付	ストレート
センタリング	あり	センタリング機能付	なし	なし	あり	なし
本体材質	クロムモリブデン鋼	クロムモリブデン鋼	S45C	S45C	S45C	S45C
表面処理	なし	なし	なし	なし	なし	なし
締結構造	シングルコーン形	シングルコーン形	ダブルコーン形	シングルコーン形	シングルコーン形	ダブルコーン形
