メカロック MA スタンダードタイプ

Name: メカロック MA スタンダードタイプ
Brand: アイセル
SKU: 221000012895
Rating: 5 (6 reviews)

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（6件）

この商品のFAQをみる（1件）

通常単価(税別): 5,617円～18,970円特別価格

税込単価: 6,179円～20,867円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アイセル

メカロック MT 汎用タイプ

通常価格(税別)： 3,588円 (税込価格：3,947円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アイセル

メカロック MKA 防錆スタンダードタイプ（無電解ニッケルメッキ仕様）

通常価格(税別)： 10,829円 (税込価格：11,912円)

通常出荷日：在庫品1日目

最も多く流通されているスタンダードタイプのキーレスブッシング（締結継手）。【特...

詳細情報を確認する

種類
フランジ付
センタリング
あり
本体材質
S45C
表面処理
なし
締結構造
シングルコーン形
締結方式
メカ式(くさび式)
締付ボルト数
複数本

ご注意

カタログ記載のD寸法⇒ボス径、A寸法⇒外径として検索項目を表示しております

未確定：候補が32型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質/表面処理

-	材質	表面処理
内輪	S45C 相当	-
外輪	S45C 相当	-
六角穴付きボルト	SCM 435	黒色酸化被膜

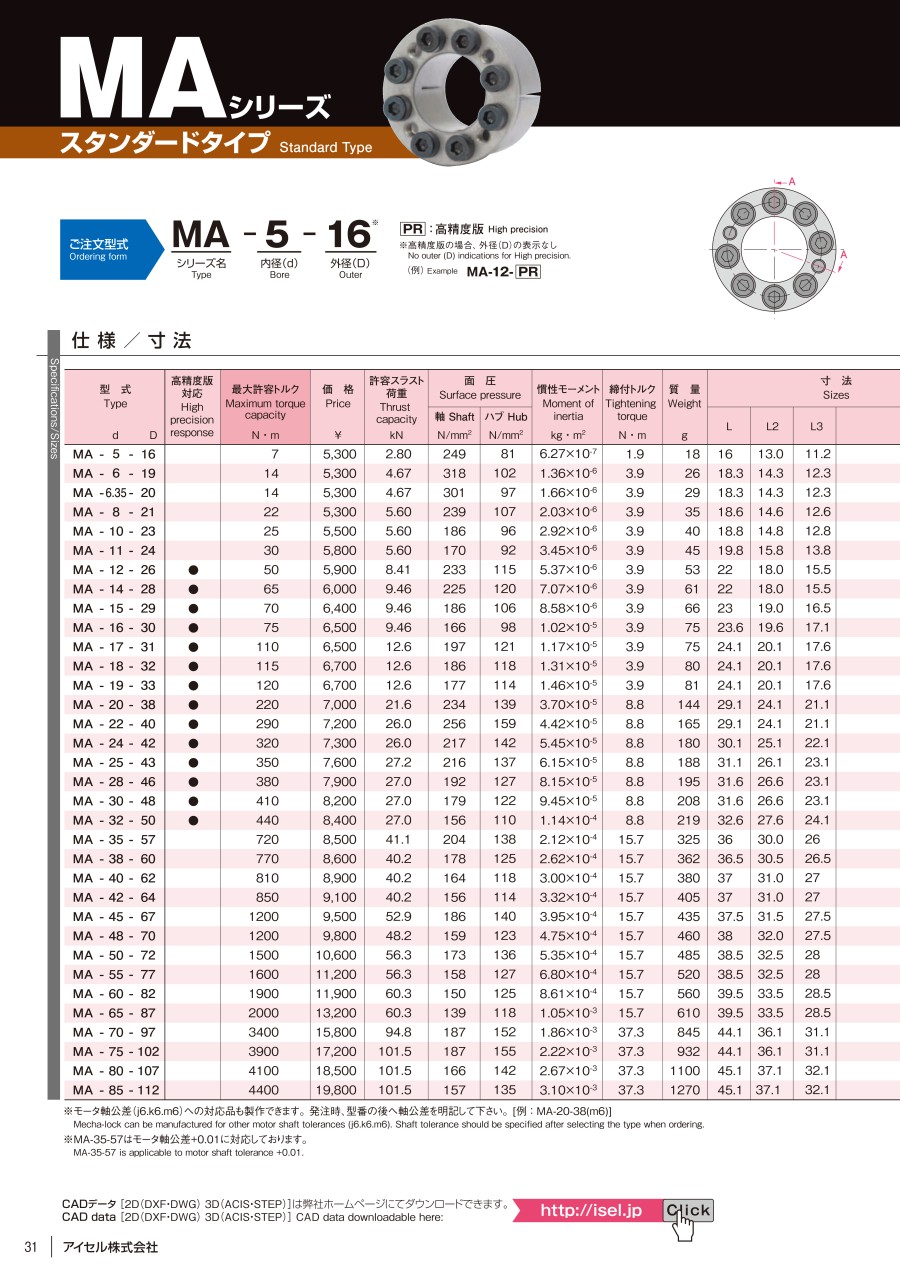

規格表

単位:mm

型番 d　D	最大許容トルク N·m	許容スラスト荷重 kN	面圧		慣性モーメント kg·m²	締付トルク N·m	質量 g	寸法
型番 d　D	最大許容トルク N·m	許容スラスト荷重 kN	軸 N/mm²	ハブ N/mm²	慣性モーメント kg·m²	締付トルク N·m	質量 g	L	L2	L3	L4	A	P·C·D
MA-5-16	7	2.8	249	81	6.27×10^-7	1.9	18	16	13	11.2	8	18.5	11.7
MA-6-19	14	4.67	318	102	1.36×10^-6	3.9	26	18.3	14.3	12.3	9	21.5	14
MA-6.35-20	14	4.67	301	97	1.66×10^-6	3.9	29	18.3	14.3	12.3	9	22.5	14.35
MA-8-21	22	5.6	239	107	2.03×10^-6	3.9	35	18.6	14.6	12.6	9.3	23.5	15.4
MA-10-23	25	5.6	186	96	2.92×10^-6	3.9	40	18.8	14.8	12.8	9.5	25.5	17.5
MA-11-24	30	5.6	170	92	3.45×10^-6	3.9	45	19.8	15.8	13.8	9.5	26.5	18.4
MA-12-26	50	8.41	233	115	5.37×10^-6	3.9	53	22	18	15.5	10.5	28.5	20.2
MA-14-28	65	9.46	225	120	7.07×10^-6	3.9	61	22	18	15.5	10.5	30.5	22.2
MA-15-29	70	9.46	186	106	8.58×10^-6	3.9	66	23	19	16.5	11.5	31.5	23.2
MA-16-30	75	9.46	166	98	1.02×10^-5	3.9	75	23.6	19.6	17.1	12	33	24.2
MA-17-31	110	12.6	197	121	1.17×10^-5	3.9	75	24.1	20.1	17.6	12.5	33.5	25.2
MA-18-32	115	12.6	186	118	1.31×10^-5	3.9	80	24.1	20.1	17.6	12.5	34.5	26.2
MA-19-33	120	12.6	177	114	1.46×10^-5	3.9	81	24.1	20.1	17.6	12.5	35.5	27.2
MA-20-38	220	21.6	234	139	3.70×10^-5	8.8	144	29.1	24.1	21.1	15.3	42	30.8
MA-22-40	290	26	256	159	4.42×10^-5	8.8	165	29.1	24.1	21.1	15.3	44	32.8
MA-24-42	320	26	217	142	5.45×10^-5	8.8	180	30.1	25.1	22.1	16.3	46	34.8
MA-25-43	350	27.2	216	137	6.15×10^-5	8.8	188	31.1	26.1	23.1	17.3	47	35.8
MA-28-46	380	27	192	127	8.15×10^-5	8.8	195	31.6	26.6	23.1	17.3	50	38.8
MA-30-48	410	27	179	122	9.45×10^-5	8.8	208	31.6	26.6	23.1	17.3	52	40.8
MA-32-50	440	27	156	110	1.14×10^-4	8.8	219	32.6	27.6	24.1	18.3	54	42.8
MA-35-57	720	41.1	204	138	2.12×10^-4	15.7	325	36	30	26	19.5	62	48.4
MA-38-60	770	40.2	178	125	2.62×10^-4	15.7	362	36.5	30.5	26.5	20	65	51.4
MA-40-62	810	40.2	164	118	3.00×10^-4	15.7	380	37	31	27	20.5	67	53.4
MA-42-64	850	40.2	156	114	3.32×10^-4	15.7	405	37	31	27	20.5	69	55.4
MA-45-67	1200	52.9	186	140	3.95×10^-4	15.7	435	37.5	31.5	27.5	21	72	58.4
MA-48-70	1200	48.2	159	123	4.75×10^-4	15.7	460	38	32	27.5	21	75	61.4
MA-50-72	1500	56.3	173	136	5.35×10^-4	15.7	485	38.5	32.5	28	21.5	77	63.4
MA-55-77	1600	56.3	158	127	6.80×10^-4	15.7	520	38.5	32.5	28	21.5	83	68.4
MA-60-82	1900	60.3	150	125	8.61×10^-4	15.7	560	39.5	33.5	28.5	22	87	73.4
MA-65-87	2000	60.3	139	118	1.05×10^-3	15.7	610	39.5	33.5	28.5	22	92	78.4
MA-70-97	3400	94.8	187	152	1.86×10^-3	37.3	845	44.1	36.1	31.1	24	103	86.2
MA-75-102	3900	101.5	187	155	2.22×10^-3	37.3	932	44.1	36.1	31.1	24	108	91.2
MA-80-107	4100	101.5	166	142	2.67×10^-3	37.3	1100	45.1	37.1	32.1	25	113	96.2
MA-85-112	4400	101.5	157	135	3.10×10^-3	37.3	1270	45.1	37.1	32.1	25	118	101.2

製品仕様

構造、締結原理

六角穴付きボルト、内輪、外輪での構造

締結原理図

使用例

取付例

型番リスト

表示件数

型番

軸穴径

(mm)

許容トルク範囲

(N・m)

ボス径

(mm)

許容トルク

(N・m)

許容スラスト荷重範囲

(kN)

最小ハブ外径 D2(S35Cの場合）

(mm)

全長

(mm)

外径

(mm)

トラスココード

RoHS?

最小発注数量

5	2.0～20.0	16	7	2.80	22	16	18.5	-	10	1個
6	2.0～20.0	19	14	4.67	28	18.3	21.5	-	10	1個
8	20.1～50.0	21	22	5.6	31	18.6	23.5	219-8924	10	1個
10	20.1～50.0	23	25	5.6	33	18.8	25.5	219-8941	10	1個
11	20.1～50.0	24	30	5.6	34	19.8	26.5	219-8967	10	1個
12	20.1～50.0	26	50	8.41	40	22	28.5	219-8983	10	1個
14	50.1～70.0	28	65	9.46	44	22	30.5	219-9009	10	1個
15	50.1～70.0	29	70	9.46	43	23	31.5	219-9025	10	1個
16	70.1～100.0	30	75	9.46	43	23.6	33	219-9041	10	1個
17	100.1～150.0	31	110	12.6	49	24.1	33.5	219-9068	10	1個
18	100.1～150.0	32	115	12.6	49	24.1	34.5	-	10	1個
19	100.1～150.0	33	120	12.6	50	24.1	35.5	219-9084	10	1個
20	200.1～300.0	38	220	21.6	64	29.1	42	219-9106	10	1個
22	200.1～300.0	40	290	26	74	29.1	44	219-9122	10	1個
24	300.1～500.0	42	320	26	72	30.1	46	219-9149	10	1個
25	300.1～500.0	43	350	27.2	72	31.1	47	219-9165	10	1個
28	300.1～500.0	46	380	27	74	31.6	50	219-9181	10	1個
30	300.1～500.0	48	410	27	75	31.6	52	219-9203	10	1個
32	300.1～500.0	50	440	27	75	32.6	54	219-9220	10	1個
35	700.1～1000.0	57	720	41.1	95	36	62	219-9246	10	1個
38	700.1～1000.0	60	770	40.2	95	36.5	65	219-9262	10	1個
40	700.1～1000.0	62	810	40.2	95	37	67	219-9289	10	1個
42	700.1～1000.0	64	850	40.2	97	37	69	219-9301	10	1個
45	1000.1～3000.0	67	1200	52.9	113	37.5	72	219-9327	10	1個
48	1000.1～3000.0	70	1200	48.2	110	38	75	219-9343	10	1個
50	1000.1～3000.0	72	1500	56.3	119	38.5	77	219-9360	10	1個
55	1000.1～3000.0	77	1600	56.3	123	38.5	83	-	10	1個
60	1000.1～3000.0	82	1900	60.3	130	39.5	87	-	10	1個
65	1000.1～3000.0	87	2000	60.3	134	39.5	92	-	10	1個
70	3000.1～10000.0	97	3400	94.8	172	44.1	103	-	10	1個
75	3000.1～10000.0	102	3900	101.5	184	44.1	108	-	-	1個
80	3000.1～10000.0	107	4100	101.5	182	45.1	113	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,617円 ( 6,179円 )	在庫品1日目当日出荷可能
5,617円 ( 6,179円 )	在庫品1日目当日出荷可能
5,785円 ( 6,364円 )	在庫品1日目当日出荷可能
5,764円 ( 6,340円 )	在庫品1日目当日出荷可能
6,690円 ( 7,359円 )	在庫品1日目当日出荷可能
6,681円 ( 7,349円 )	在庫品1日目当日出荷可能
6,429円 ( 7,072円 )	在庫品1日目当日出荷可能
6,992円 ( 7,691円 )	在庫品1日目当日出荷可能
6,983円 ( 7,681円 )	在庫品1日目当日出荷可能
7,682円 ( 8,450円 )	在庫品1日目当日出荷可能
7,427円 ( 8,170円 )	在庫品1日目当日出荷可能
6,963円 ( 7,659円 )	在庫品1日目当日出荷可能
7,628円 ( 8,391円 )	在庫品1日目当日出荷可能
8,283円 ( 9,111円 )	在庫品1日目当日出荷可能
7,010円 ( 7,711円 )	在庫品1日目当日出荷可能
8,155円 ( 8,971円 )	在庫品1日目当日出荷可能
8,592円 ( 9,451円 )	在庫品1日目当日出荷可能
8,745円 ( 9,620円 )	在庫品1日目当日出荷可能
9,601円 ( 10,561円 )	在庫品1日目当日出荷可能
8,719円 ( 9,591円 )	在庫品1日目当日出荷可能
9,580円 ( 10,538円 )	在庫品1日目当日出荷可能
9,549円 ( 10,504円 )	在庫品1日目当日出荷可能
9,623円 ( 10,585円 )	在庫品1日目当日出荷可能
10,543円 ( 11,597円 )	在庫品1日目当日出荷可能
11,092円 ( 12,201円 )	在庫品1日目当日出荷可能
11,491円 ( 12,640円 )	在庫品1日目当日出荷可能
11,087円 ( 12,196円 )	在庫品1日目当日出荷可能
11,874円 ( 13,061円 )	在庫品1日目当日出荷可能
12,782円 ( 14,060円 )	在庫品1日目当日出荷可能
15,276円 ( 16,804円 )	在庫品1日目当日出荷可能
11,948円 ( 13,143円 )	5日目
18,970円17,073円 ( 18,780円 )	5日目

詳細情報

基本情報

基本情報

最も多く流通されているスタンダードタイプのキーレスブッシング（締結継手）。
【特長】
・軸径Φ5～Φ85まで34型式を標準化。
・内輪にインローを設けたことによるセンタリング機能により、外周、端面フレを抑制。
・勾配角度を緩く設計することでセルフロック効果あり。
・サイズバリエーションが豊富。
・ハブ内径を貫通加工にて使用可。
・薄肉、低面圧でハブ選択範囲が広い。
【用途】
・工作機械や搬送装置など、特に折り返し機構のある動力伝達装置（プーリーなど）への装着に最適。

ご注意

カタログ記載のD寸法⇒ボス径、A寸法⇒外径として検索項目を表示しております

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
メカロック高トルク伝達タイプ
ボルトサイズを上げることにより耐久性が優れ、高い伝達力を必要とされる機構に最適です。
ミスミ
平歯車　圧力角20°　モジュール2.0　軸穴加工タイプ
内径φ8～φ55まで選定可能です。<br>軸穴は、丸穴、丸穴+タップ、キー溝穴、キー溝+タップの4種類から選べます。さらに緊急出荷サービス（ストーク）Aを使用することで3日目出荷を翌日出荷にすることも可能です。
ミスミ
メカロック高トルク対応ストレートタイプ
ストレートタイプに対して軸方向長さを延長し、より高負荷に対応可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

メカロック MA スタンダードタイプのレビュー

5平均満足度：5.06件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

製品

満足度：5.02022/04/14

この商品は自社の製品のギア部に使用しています。サイズ的にも機能的にも自社の製品に丁度良く適合していて製品の出来栄えも問題...もっと読む

0人が参考にしています。

シャフトに部品を固定する

満足度：5.02020/04/24

回転するシャフトから部品の内側から固定し押さえつけて部品を回転させています

0人が参考にしています。

Vベルトプーリー用に購入　。　

満足度：5.02020/01/30

発注情報も指定しやすく　指定通り納入されて　　問題無く　装着出来ました。　

0人が参考にしています。

歯車の固定用

満足度：5.02019/06/02

他メーカーの製品でも、ミスミさんでCADデータがそろっている強みもあり、価格も昔より商社と比べても遜色ないので、購入して...もっと読む

0人が参考にしています。

機械の回転軸締め付け等に使用

満足度：5.02018/05/30

機械の回転軸締め付けや、モーター回転軸にプーリーやスプロケットと組み合わせて使用しています。ブランドに対する信頼感から商...もっと読む

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Q取付時のオイル添付について教えてください。

サビ、汚れなどをふき取り、オイル、グリースを軽く添付してください。
