メカニカル部品技術窓口
スパンボックス（SB2）
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 42,971円～53,866円特別価格
- 税込単価
- 47,268円～59,253円特別価格
メンテナンス・フリーで常に適切なテンションを自動的に維持し、チェーン駆動の性能...
詳細情報を確認するご注意
- メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
未確定：候補が4型番あります。
商品情報

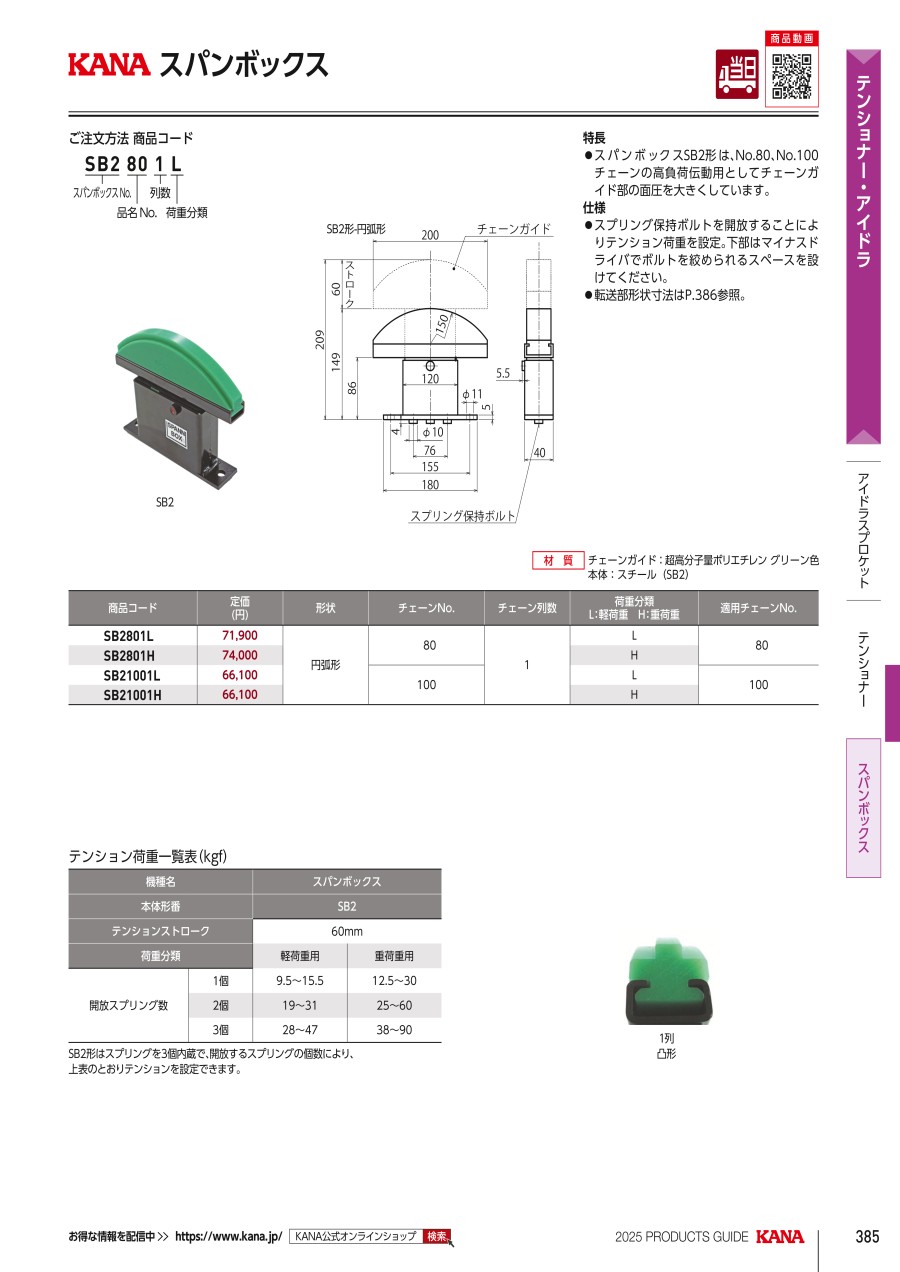

外形図
SB2形-円弧形
スプリング保持ボルト：開放することによりテンション荷重を設定。下部はマイナスドライバーでボルトを絞められるスペースを設けて下さい。
製品仕様
材質
チェーンガイド：超高分子量ポリエチレン グリーン色
本体：スチール
| スパンボックス No. | 品名 No. | チェーン 列数 | 荷重分類 L：軽荷重 H：重荷重 | チェーン No. | 転送部形状 1：凹形 2：凸形 |
|---|---|---|---|---|---|
| SB2 （円弧形） | 80 | 1 | L H | 80 | 2 2 |
| 100 | 1 | L H | 100 | 2 2 |
テンション荷重一覧表（kgf）
| 本体形番 | SB2 | ||
|---|---|---|---|
| テンションストローク | 60mm | ||
| 荷重分類 | 軽荷重用 | 重荷重用 | |
| 開放スプリング数 | 1個 | 9.5～15.5 | 12.5～30 |
| 2個 | 19～31 | 25～60 | |
| 3個 | 28～47 | 38～90 | |
※スプリングを3個内蔵で、開放するスプリングの個数により、上表の通りテンションを設定できます。
選定サポート情報
型番表記例
詳細情報
基本情報
メンテナンス・フリーで常に適切なテンションを自動的に維持し、チェーン駆動の性能と寿命を増大します。
【特長】
・スパンボックスSB2形は、No.80、No.100チェーンの高負荷伝動用としてチェーンガイド部の面圧を大きくしています
ご注意
- メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。
