片山チエン

スパンボックス（SB0・SB1）

Name: スパンボックス（SB0・SB1）
Brand: 片山チエン
SKU: 221000012828
Rating: 5 (2 reviews)

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 10,247円～45,397円特別価格

税込単価: 11,272円～49,937円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

スパンボックス（SB0・SB1）取付金具

通常価格(税別)： 6,297円 (税込価格：6,927円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

片山チエン

タイトマスターTMシリーズ自動緊張タイトナー（TMB）

通常価格(税別)： 8,798円 (税込価格：9,678円)

通常出荷日：在庫品1日目

【特長】・スパンボックスはチェーンガイドに、鉄よりも耐摩耗性、耐久性に富む特殊...

詳細情報を確認する

種類
チェーンガイド
用途
チェーン

ご注意

メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

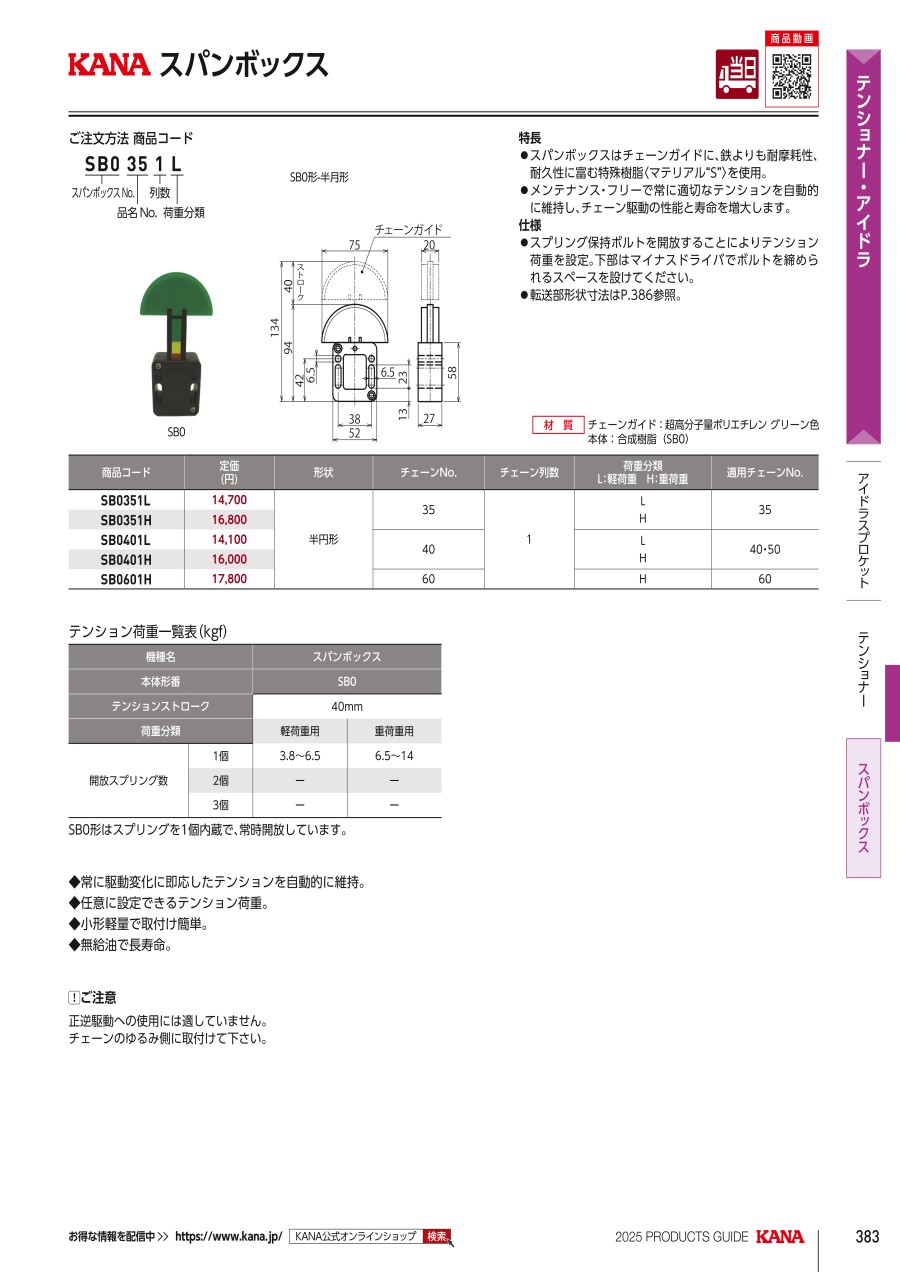

外形図

SBO形-半月形

SB1形-円弧形

製品仕様

スパンボックス(SB0・SB1):関連画像

材質

チェーンガイド	超高分子量ポリエチレングリーン色
本体	合成樹脂（SB0）スチール（SB1）

規格表

スパンボックス No.	型番	チェーン列数	荷重分類 L：軽荷重 H：重荷重	チェーン No.	転送部形状 1：凹形 2：凸形
SB0 （半円形）	35	1	L	35	2
	35		H	35	2
	40		L	40・50	2
	40		H	40・50	2
	60		H	60	2
SB1 （円弧形）	40	1	L	40	2
		1	H		2
		2	L		2
		2	H		2
	50	1	L	50・60	2
		1	H	50・60	2
		2	L	50	2
		2	H	50	2
	60	2	L	60	2
	60	2	H	60	2
	80	1	L	80・100	2
		1	H	80・100	2
		2	L	80	2
		2	H	80	2

使用例

取付例 A

取付例 B

商品特長詳細

＊スプリング保持ボルト
＊開放することによりテンション荷重を設定。
＊下部はマイナスドライバーでボルトを締められるスペースを設けて下さい。

型番リスト

表示件数

型番

品名　No.	チエーン列数	荷重分類 L:軽荷重　H:重荷重	種類	最小発注数量

35	1	H:重荷重	半円形	1個
35	1	L:軽荷重	半円形	1個
40	1	H:重荷重	半円形	1個
40	1	L:軽荷重	半円形	1個
60	1	H:重荷重	半円形	1個
40	1	H:重荷重	円弧	1個
40	1	L:軽荷重	円弧	1個
40	2	H:重荷重	円弧	1個
40	2	L:軽荷重	円弧	1個
50	1	H:重荷重	円弧	1個
50	1	L:軽荷重	円弧	1個
50	2	H:重荷重	円弧	1個
50	2	L:軽荷重	円弧	1個
60	2	L:軽荷重	円弧	1個
80	1	H:重荷重	円弧	1個
80	1	L:軽荷重	円弧	1個
80	2	H:重荷重	円弧	1個
80	2	L:軽荷重	円弧	1個

通常単価(税別) (税込単価)	通常出荷日

12,872円 ( 14,159円 )	6日目
11,434円 ( 12,577円 )	6日目
11,445円 ( 12,590円 )	在庫品1日目当日出荷可能
10,247円 ( 11,272円 )	在庫品1日目当日出荷可能
12,887円 ( 14,176円 )	在庫品1日目当日出荷可能
28,633円 ( 31,496円 )	6日目
35,536円 ( 39,090円 )	6日目
34,044円 ( 37,448円 )	6日目
31,640円 ( 34,804円 )	6日目
38,503円 ( 42,353円 )	6日目
35,536円 ( 39,090円 )	6日目
35,424円 ( 38,966円 )	6日目
34,044円 ( 37,448円 )	6日目
35,424円 ( 38,966円 )	6日目
37,224円 ( 40,946円 )	6日目
36,831円 ( 40,514円 )	6日目
45,397円 ( 49,937円 )	6日目
43,887円39,498円 ( 43,448円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・スパンボックスはチェーンガイドに、鉄よりも耐摩耗性、耐久性に富む特殊樹脂〈マテリアル"S"〉を使用
・メンテナンス・フリーで常に適切なテンションを自動的に維持し、チェーン駆動の性能と寿命を増大します

ご注意

メーカー都合でCADデータのご提供を停止しております。大変、申し訳ございませんが再開時期は現時点では未定です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
チェーン
ローラーチェーンです。ミスミ品にて適合するチェーンを指定寸からお選びいただけます。
ミスミ
スプロケット　４０Ｂ
スチール・ステンレス・表面処理のスプロケットです。軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
