「歯のないかさ歯車」粉塵を抑え低コスト実現

未確定：候補が128型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ホルダー付

製品仕様

六角穴付止めネジ付
材質：アルミ（A5056）

※取付けシャフトに加工を必要とせず、簡易に取り付ける事が出来ます。

使用区分タイプ（使用温度：標準型 60℃、耐熱型 150℃）

伝達トルク（間隙：T＝0.5mm 参考値）

耐熱型のトルクは標準型と比較し約24%ダウンします。

上記型式は高トルクタイプも標準化しました。（S表示）
※FD35（S）には左ねじりタイプがございます。

規格表

ホルダー付

型番リスト

表示件数

型番

外径

(φ)

標準タイプ／高トルクタイプ

直交/平行

着磁方向

大気用/真空用

耐熱温度

(℃)

ホルダ有無

ホルダ穴径

(φ)

RoHS?

最小発注数量

16	標準タイプ	直交型	標準	大気用	60	ホルダ無し	-	10	1個
16	標準タイプ	直交型	標準	大気用	60	ホルダ付	6	10	1個
16	標準タイプ	直交型	標準	大気用	60	ホルダ付	8	10	1個
16	標準タイプ	平行型	標準	大気用	60	ホルダ無し	-	10	1個
16	標準タイプ	平行型	標準	大気用	60	ホルダ付	6	10	1個
16	標準タイプ	平行型	標準	大気用	60	ホルダ付	8	10	1個
22	標準タイプ	直交型	標準	大気用	150	ホルダ付	10	10	1個
22	標準タイプ	直交型	標準	大気用	150	ホルダ付	12	10	1個
22	標準タイプ	直交型	標準	大気用	60	ホルダ付	10	10	1個
22	標準タイプ	直交型	標準	大気用	60	ホルダ付	12	10	1個
22	標準タイプ	直交型	標準	真空用	150	ホルダ付	10	10	1個
22	標準タイプ	直交型	標準	真空用	150	ホルダ付	12	10	1個
22	標準タイプ	直交型	標準	真空用	60	ホルダ付	10	10	1個
22	標準タイプ	直交型	標準	真空用	60	ホルダ付	12	10	1個
22	標準タイプ	平行型	標準	大気用	150	ホルダ付	10	10	1個
22	標準タイプ	平行型	標準	大気用	150	ホルダ付	12	10	1個
22	標準タイプ	平行型	標準	大気用	60	ホルダ付	12	10	1個
22	標準タイプ	平行型	標準	真空用	150	ホルダ付	10	10	1個
22	標準タイプ	平行型	標準	真空用	150	ホルダ付	12	10	1個
22	標準タイプ	平行型	標準	真空用	60	ホルダ付	10	10	1個
22	標準タイプ	平行型	標準	真空用	60	ホルダ付	12	10	1個
22	高トルクタイプ	直交型	標準	大気用	150	ホルダ付	12	10	1個
22	高トルクタイプ	直交型	標準	大気用	60	ホルダ無し	-	10	1個
22	高トルクタイプ	直交型	標準	大気用	60	ホルダ付	10	10	1個
22	高トルクタイプ	直交型	標準	大気用	60	ホルダ付	12	10	1個
22	高トルクタイプ	直交型	標準	真空用	150	ホルダ付	12	10	1個
22	高トルクタイプ	直交型	標準	真空用	60	ホルダ付	10	10	1個
22	高トルクタイプ	直交型	標準	真空用	60	ホルダ付	12	10	1個
26	標準タイプ	直交型	標準	大気用	150	ホルダ無し	-	10	1個
26	標準タイプ	直交型	標準	大気用	150	ホルダ付	15	10	1個
26	標準タイプ	直交型	標準	大気用	60	ホルダ無し	-	10	1個
26	標準タイプ	直交型	標準	大気用	60	ホルダ付	12	10	1個
26	標準タイプ	直交型	標準	大気用	60	ホルダ付	15	10	1個
26	標準タイプ	直交型	標準	真空用	150	ホルダ無し	-	10	1個
26	標準タイプ	直交型	標準	真空用	150	ホルダ付	12	10	1個
26	標準タイプ	直交型	標準	真空用	150	ホルダ付	15	10	1個
26	標準タイプ	直交型	標準	真空用	60	ホルダ無し	-	10	1個
26	標準タイプ	直交型	標準	真空用	60	ホルダ付	12	10	1個
26	標準タイプ	直交型	標準	真空用	60	ホルダ付	15	10	1個
26	標準タイプ	平行型	標準	大気用	150	ホルダ無し	-	10	1個
26	標準タイプ	平行型	標準	大気用	150	ホルダ付	12	10	1個
26	標準タイプ	平行型	標準	大気用	150	ホルダ付	15	10	1個
26	標準タイプ	平行型	標準	大気用	60	ホルダ付	15	10	1個
26	標準タイプ	平行型	標準	真空用	150	ホルダ無し	-	10	1個
26	標準タイプ	平行型	標準	真空用	150	ホルダ付	12	10	1個
26	標準タイプ	平行型	標準	真空用	150	ホルダ付	15	10	1個
26	標準タイプ	平行型	標準	真空用	60	ホルダ無し	-	10	1個
26	標準タイプ	平行型	標準	真空用	60	ホルダ付	12	10	1個
26	標準タイプ	平行型	標準	真空用	60	ホルダ付	15	10	1個
26	高トルクタイプ	直交型	標準	大気用	150	ホルダ無し	-	10	1個
26	高トルクタイプ	直交型	標準	大気用	150	ホルダ付	15	10	1個
26	高トルクタイプ	直交型	標準	大気用	60	ホルダ付	15	10	1個
26	高トルクタイプ	直交型	標準	真空用	150	ホルダ無し	-	10	1個
26	高トルクタイプ	直交型	標準	真空用	150	ホルダ付	12	10	1個
26	高トルクタイプ	直交型	標準	真空用	150	ホルダ付	15	10	1個
26	高トルクタイプ	直交型	標準	真空用	60	ホルダ無し	-	10	1個
26	高トルクタイプ	直交型	標準	真空用	60	ホルダ付	12	10	1個
26	高トルクタイプ	直交型	標準	真空用	60	ホルダ付	15	10	1個
26	高トルクタイプ	平行型	標準	大気用	150	ホルダ無し	-	10	1個
26	高トルクタイプ	平行型	標準	大気用	150	ホルダ付	12	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,897円 ( 3,187円 )	在庫品1日目当日出荷可能
5,274円 ( 5,801円 )	6日目
4,929円 ( 5,422円 )	4日目
2,919円 ( 3,211円 )	5日目
5,274円 ( 5,801円 )	在庫品1日目当日出荷可能
5,253円 ( 5,778円 )	在庫品1日目当日出荷可能
6,107円 ( 6,718円 )	4日目
6,107円 ( 6,718円 )	4日目
6,555円 ( 7,211円 )	4日目
6,555円 ( 7,211円 )	在庫品1日目当日出荷可能
6,739円 ( 7,413円 )	4日目
6,739円 ( 7,413円 )	4日目
6,739円 ( 7,413円 )	4日目
6,739円 ( 7,413円 )	4日目
6,126円 ( 6,739円 )	4日目
6,126円 ( 6,739円 )	4日目
6,107円 ( 6,718円 )	4日目
6,739円 ( 7,413円 )	4日目
6,739円 ( 7,413円 )	4日目
6,739円 ( 7,413円 )	4日目
6,739円 ( 7,413円 )	4日目
6,126円 ( 6,739円 )	4日目
4,333円 ( 4,766円 )	4日目
6,107円 ( 6,718円 )	4日目
6,107円 ( 6,718円 )	4日目
6,739円 ( 7,413円 )	4日目
6,739円 ( 7,413円 )	4日目
6,739円 ( 7,413円 )	4日目
6,173円 ( 6,790円 )	4日目
8,918円 ( 9,810円 )	4日目
6,198円 ( 6,818円 )	4日目
8,307円 ( 9,138円 )	4日目
7,707円 ( 8,478円 )	在庫品1日目当日出荷可能
6,905円 ( 7,596円 )	4日目
8,894円8,182円 ( 9,000円 )	4日目
8,894円8,182円 ( 9,000円 )	4日目
6,905円 ( 7,596円 )	4日目
8,894円8,182円 ( 9,000円 )	4日目
8,894円8,182円 ( 9,000円 )	4日目
6,173円 ( 6,790円 )	4日目
8,335円 ( 9,169円 )	4日目
8,335円 ( 9,169円 )	4日目
8,335円 ( 9,169円 )	4日目
6,905円 ( 7,596円 )	4日目
8,894円8,182円 ( 9,000円 )	4日目
8,894円8,182円 ( 9,000円 )	4日目
6,897円 ( 7,587円 )	4日目
8,894円8,182円 ( 9,000円 )	4日目
8,894円8,182円 ( 9,000円 )	4日目
6,173円 ( 6,790円 )	4日目
8,335円 ( 9,169円 )	4日目
7,476円 ( 8,224円 )	4日目
6,905円 ( 7,596円 )	4日目
8,894円 ( 9,783円 )	4日目
8,894円8,182円 ( 9,000円 )	4日目
7,388円 ( 8,127円 )	4日目
9,556円8,600円 ( 9,460円 )	4日目
8,894円8,182円 ( 9,000円 )	4日目
6,605円 ( 7,266円 )	4日目
8,335円 ( 9,169円 )	4日目

基本情報

基本情報

コギングのないスムーズな伝達を重視した高性能型。
真空用・大気用があります。
【特長】
・主軸、従軸の区別がありませんので、このほか複数軸伝達、異環境伝達、低発塵対策、静音伝達、トルクリミッターなど、ユーザーの自由な発想で活用できます
・耐熱型のトルクは標準型と比較し約24%ダウンします

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

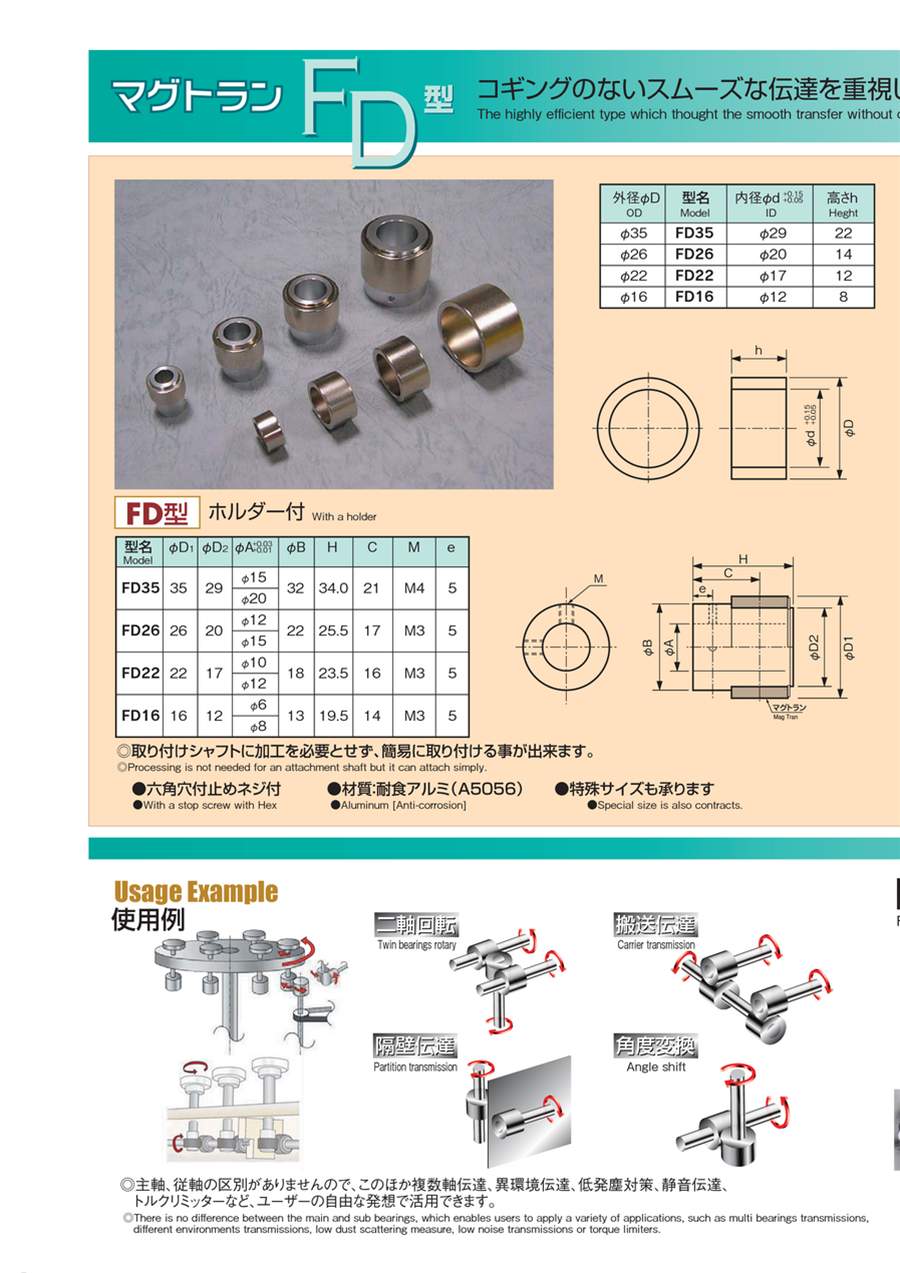

カタログ
