メカニカル部品技術窓口
絞り込み条件
未確定：候補が38型番あります。
有効周長(mm)
~mm- 250
- 260
- 270
- 280
- 290
- 300
- 310
- 320
- 330
- 340
- 345
- 350
- 360
- 365
- 370
- 380
- 385
- 390
- 395
- 400
- 410
- 420
- 430
- 440
- 450
- 460
- 470
- 480
- 490
- 500
- 510
- 520
- 530
- 540
- 550
- 560
- 640
- 760
タイプ
~mm出荷日
- すべて
- 当日出荷可能
- 6日以内
ミシンベルトMB
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 440円～1,064円
- 税込単価
- 484円～1,170円
透明で美しい外観を持った軽負荷伝動用の小型ベルトです。【特長】・屈曲性が高く、...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が38型番あります。

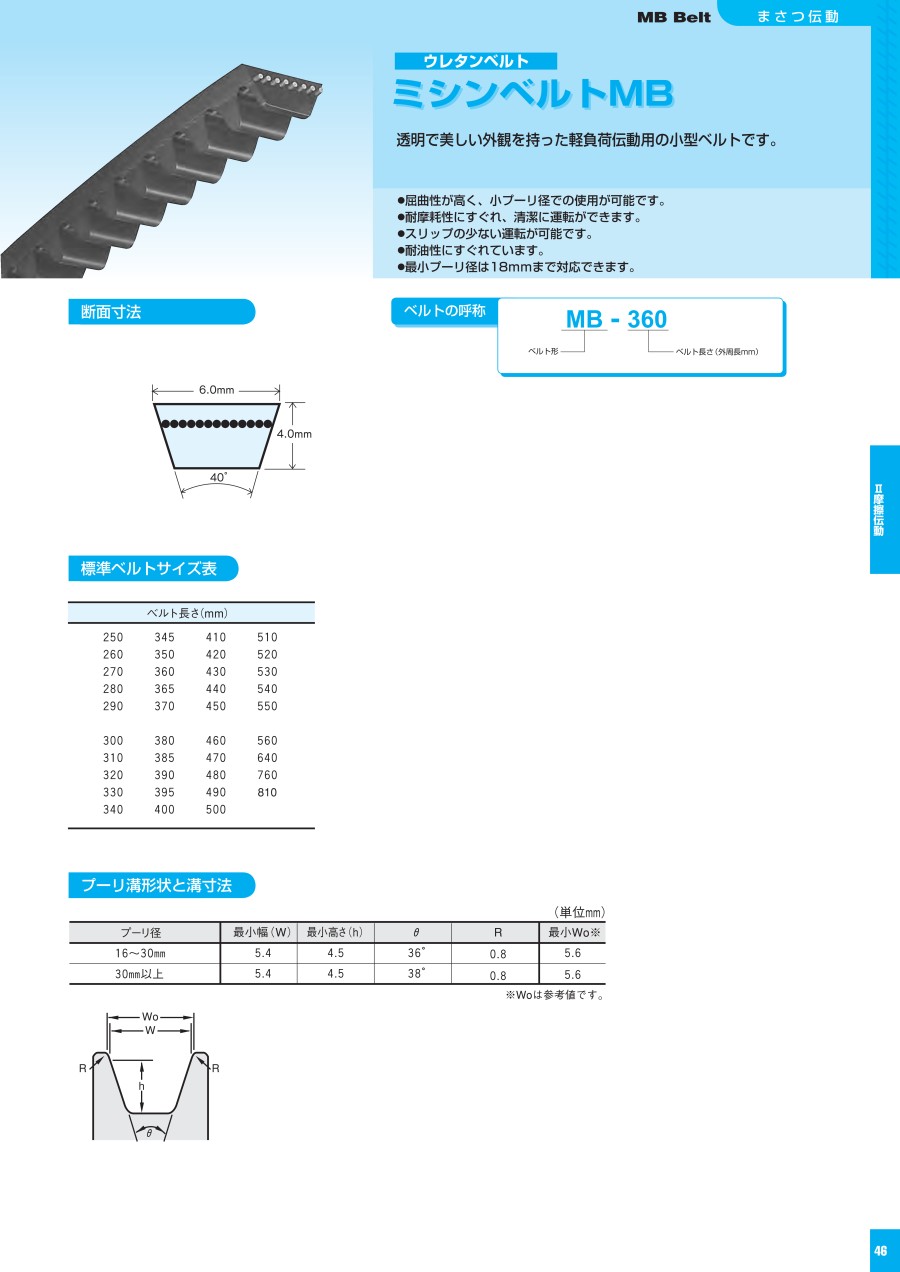

商品情報
外形図
規格表
ベルト呼称と断面寸法
| ベルトタイプ | シングルコグ |
|---|---|
| ベルト形 | MB |
| 上幅a（mm） | 6.0 |
| 高さb（mm） | 4.0 |
| 角度θ（゜） | 40 |
標準ベルトサイズ表
| ベルト形 | MB | |
|---|---|---|
| ベルトタイプ | シングルコグ | |
| a×b（mm） | 6.0×4.0 | |
| ベルトの長さ | 250 260 270 | 420 430 440 |
| 280 290 300 | 450 460 470 | |
| 310 320 330 | 480 490 500 | |
| 340 345 350 | 510 520 530 | |
| 360 365 370 | 540 550 560 | |
| 380 385 390 | 640 760 | |
| 395 400 410 | - | |
プーリ溝形状と溝寸法
| プーリ径 | ベルト | Wo 参考 （min） | |||
|---|---|---|---|---|---|
| MB | |||||
| ベルト高さ4.0mm | |||||
| 最小幅（W） | 最小高さ（h） | θ | R | ||
| 16～30mm | 5.4 | 4.5 | 36゜ | 0.8 | 5.6 |
| 30mm以上 | 5.4 | 4.5 | 38゜ | 0.8 | 5.6 |
選定サポート情報
注文例
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
440円 ( 484円 ) | 在庫品1日目当日出荷可能 |
457円 ( 503円 ) | 在庫品1日目当日出荷可能 |
482円 ( 530円 ) | 在庫品1日目当日出荷可能 |
505円 ( 556円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
622円 ( 684円 ) | 在庫品1日目当日出荷可能 |
624円 ( 686円 ) | 在庫品1日目当日出荷可能 |
624円 ( 686円 ) | 在庫品1日目当日出荷可能 |
622円 ( 684円 ) | 在庫品1日目当日出荷可能 |
545円 ( 600円 ) | 6日目 |
639円 ( 703円 ) | 6日目 |
672円 ( 739円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
538円 ( 592円 ) | 6日目 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
551円 ( 606円 ) | 6日目 |
552円 ( 607円 ) | 6日目 |
519円 ( 571円 ) | 6日目 |
671円 ( 738円 ) | 在庫品1日目当日出荷可能 |
671円 ( 738円 ) | 6日目 |
671円 ( 738円 ) | 6日目 |
675円 ( 743円 ) | 6日目 |
671円 ( 738円 ) | 6日目 |
707円 ( 778円 ) | 6日目 |
707円 ( 778円 ) | 在庫品1日目当日出荷可能 |
663円 ( 729円 ) | 6日目 |
1,064円 ( 1,170円 ) | 6日目 |
642円 ( 706円 ) | 6日目 |
778円 ( 856円 ) | 在庫品1日目当日出荷可能 |
677円 ( 745円 ) | 6日目 |
677円 ( 745円 ) | 6日目 |
771円 ( 848円 ) | 6日目 |
688円 ( 757円 ) | 6日目 |
752円 ( 827円 ) | 6日目 |
774円 ( 851円 ) | 在庫品1日目当日出荷可能 |
962円 ( 1,058円 ) | 在庫品1日目当日出荷可能 |
1,052円 ( 1,157円 ) | 6日目 |
詳細情報
基本情報
透明で美しい外観を持った軽負荷伝動用の小型ベルトです。
【特長】
・屈曲性が高く、小プーリ径での使用が可能です。
・耐摩耗性に優れ、清潔に運転が可能です。
・スリップの少ない運転が可能です。
・耐油性にすぐれできます。
・最小プーリ径は18mmまで対応できます。
【用途】
・ミシン、家電製品、精密機械等。
・軽負荷・クリーン伝動用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
ミシンベルトMBのレビュー
工業用ミシンのベルト
4
4.02017/09/14
選定の為のデータが細かくて良いが、購入者向けにベルトの長さの測定法が記載されていると良い。プーリーの直径、プーリー間の距...もっと読む
4人が参考にしています。
ミシンの修理に使用
5
5.02020/06/23
30年以上の古いロックミシンなのでベルト交換用に
未だに同じ型番で売ってるのには驚きました
2人が参考にしています。
小型モーターの伝動用に
5
5.02018/09/10
プーリー径が20ｍｍとか極端に小径な場合はこれしかつかえない。ミシン部品は汎用性がたかいものが多いのに売っているところが...もっと読む
1人が参考にしています。
ボール盤
5
5.02018/07/19
ボール盤の動力伝達に使用しました。品質も良く、満足しています。また、機会があれば購入します。
1人が参考にしています。
ローラーコンベヤをつなぐ
4
4.02021/10/28
ローラーコンベヤ試作に購入
普段は、数量も多く納期も気にしない時は、他の業者で購入していますが、今回は即納かつバラで数本...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qベルトの伝達効率は何％ですか？
A
使用条件と取付張力によって変わってきますが、ベルト張力管理が充分に出来ている場合で、95～99％程度です。適正張力で取り付けている場合のスリップ率は1％程度ですが、実機で確認が必要となります。
Qベルトの外周長からピッチ周長（呼称長さ）に換算できますか？
A
外周長からピッチ周長に換算するには、概算ですが、外周長からベルト厚み×3.14を引いてください。
ベルトに荷重をかけていない為、少し短くなります。
ベルトに荷重をかけていない為、少し短くなります。
