MXL・XL・L・S2M・S3M・S5M・T5・T10（ステンレス厚さ1.0）【2個入り】
- 通常単価(税別)
- 276円～1,056円
- 税込単価
- 304円～1,162円
KANAタイミングプーリ用フランジは、Kタイミングプーリの付属品ですが、フラン...
詳細情報を確認する
未確定：候補が31型番あります。
商品情報
外形図
製品仕様
材質：SUS304
※2枚1組になっております。
規格表
| 型番 | 外径Do | φd | T | プーリNo.と歯数 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MXL | XL | L | S2M | S3M | S5M | T5 | T10 | ||||
| KTS101306 | 13 | 6 | 1.0 | - | - | - | 14,15 | - | - | - | - |
| KTS101508 | 15 | 8 | - | - | - | 16,18 | - | - | - | - | |
| KTS101610 | 16 | 10 | - | - | - | 20 | 14 | - | - | - | |
| KTS101811 | 18 | 11 | 20,21,22 | - | - | 22 | 15 | - | - | - | |
| KTS102012 | 20 | 12 | 23,24 | - | - | 24 | 16 | - | - | - | |
| KTS102312 | 23 | 12 | 25,26 | 10 | - | 26 | 18 | - | 11,12 | - | |
| KTS102313 | 23 | 13 | 27,28,29,30 | - | - | 28,30 | 20 | - | - | - | |
| KTS102513 | 25 | 13 | - | 11 | - | - | - | - | - | - | |
| KTS102514 | 25 | 14 | 31 | 12,13 | - | 32 | 22 | - | 13 | - | |
| KTS102616 | 26 | 16 | 32,33,34,35 | - | - | 34,36 | 24 | 14 | 14 | - | |
| KTS102818 | 28 | 18 | 36,37,38,39 | 14,15 | - | - | 26 | 15 | 15,16 | - | |
| KTS103120 | 31 | 20 | 40,41,42 | 16 | - | 40 | 28 | 16 | 17,18 | - | |
| KTS103322 | 33 | 22 | 43,44,45,46 | 17,18 | - | 44 | 30 | 18 | 19 | - | |
| KTS103522 | 35 | 22 | 47,48,49,50 | 19 | 10 | 48,50 | 32 | 20 | 20 | 10 | |
| KTS103826 | 38 | 26 | 51,52,53,54 | 20,21 | 11 | - | 34 | - | 21 | 11 | |
| KTS104028 | 40 | 28 | 55,56,57,58 | - | - | - | 36 | 22 | 22,23 | - | |
| KTS104328 | 43 | 28 | - | 22,23 | 12 | - | - | - | 24,25 | 12 | |
| KTS104432 | 44 | 32 | 59,60,61,62,63 | 24,25 | 13 | 60 | 40 | 24 | - | 13 | |
| KTS104734 | 47 | 34 | 64,65,66,67 | 26 | 14 | - | 44 | 26 | 26,27 | 14 | |
| KTS104836 | 48 | 36 | 68,69,70 | 27,28 | - | - | 48 | 28 | 28 | - | |
| KTS105136 | 51 | 36 | 71,72,73,74,75 | 29 | - | - | 50 | - | 29,30 | - | |
| KTS105441 | 54 | 41 | 76,77,78,79 | - | - | - | - | - | 31,32 | - | |
| KTS105539 | 55 | 39 | - | 30 | - | - | - | - | - | - | |
| KTS105741 | 57 | 41 | 80,81,82,83 | 31,32,33 | - | - | - | - | 33 | - | |
| KTS106141 | 61 | 41 | 84,85,86,87,88,89,90 | 34,35,36 | - | - | 60 | - | 34,35,36 | - | |
| KTS106550 | 65 | 50 | 91,92,93,94,95 | 37,38 | - | - | - | - | 37,38 | - | |
| KTS106950 | 69 | 50 | 96,97,98,99,100,101,102 | 39,40 | - | - | - | - | 39,40,41 | - | |
| KTS107453 | 74 | 53 | 103,104,105,106,107,108,109,110 | 41,42,43 | - | - | - | - | 42,43,44 | - | |
| KTS107858 | 78 | 58 | 111,112,113,114,115 | 44,45 | - | - | - | - | 45,46,47 | - | |
| KTS108363 | 83 | 63 | - | - | - | - | - | - | - | - | |
| KTS108666 | 86 | 66 | - | - | - | - | - | - | - | - | |
注意・禁止事項
タイミングベルト伝動では回転時ベルトがどちらか一方に片寄ります。設計時にはプーリフランジの取付をお薦めします。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
276円 ( 304円 ) | 6日目 |
276円 ( 304円 ) | 6日目 |
286円 ( 315円 ) | 6日目 |
286円 ( 315円 ) | 6日目 |
350円 ( 385円 ) | 6日目 |
350円 ( 385円 ) | 6日目 |
350円 ( 385円 ) | 6日目 |
350円 ( 385円 ) | 6日目 |
350円 ( 385円 ) | 6日目 |
351円 ( 386円 ) | 6日目 |
350円 ( 385円 ) | 6日目 |
369円 ( 406円 ) | 6日目 |
423円 ( 465円 ) | 6日目 |
401円 ( 441円 ) | 6日目 |
403円 ( 443円 ) | 6日目 |
459円 ( 505円 ) | 6日目 |
459円 ( 505円 ) | 6日目 |
459円 ( 505円 ) | 6日目 |
484円 ( 532円 ) | 6日目 |
482円 ( 530円 ) | 6日目 |
482円 ( 530円 ) | 6日目 |
484円 ( 532円 ) | 6日目 |
532円 ( 585円 ) | 6日目 |
532円 ( 585円 ) | 6日目 |
577円 ( 635円 ) | 6日目 |
665円 ( 732円 ) | 6日目 |
706円 ( 777円 ) | 6日目 |
762円 ( 838円 ) | 6日目 |
933円 ( 1,026円 ) | 6日目 |
930円 ( 1,023円 ) | 6日目 |
1,056円 ( 1,162円 ) | 6日目 |

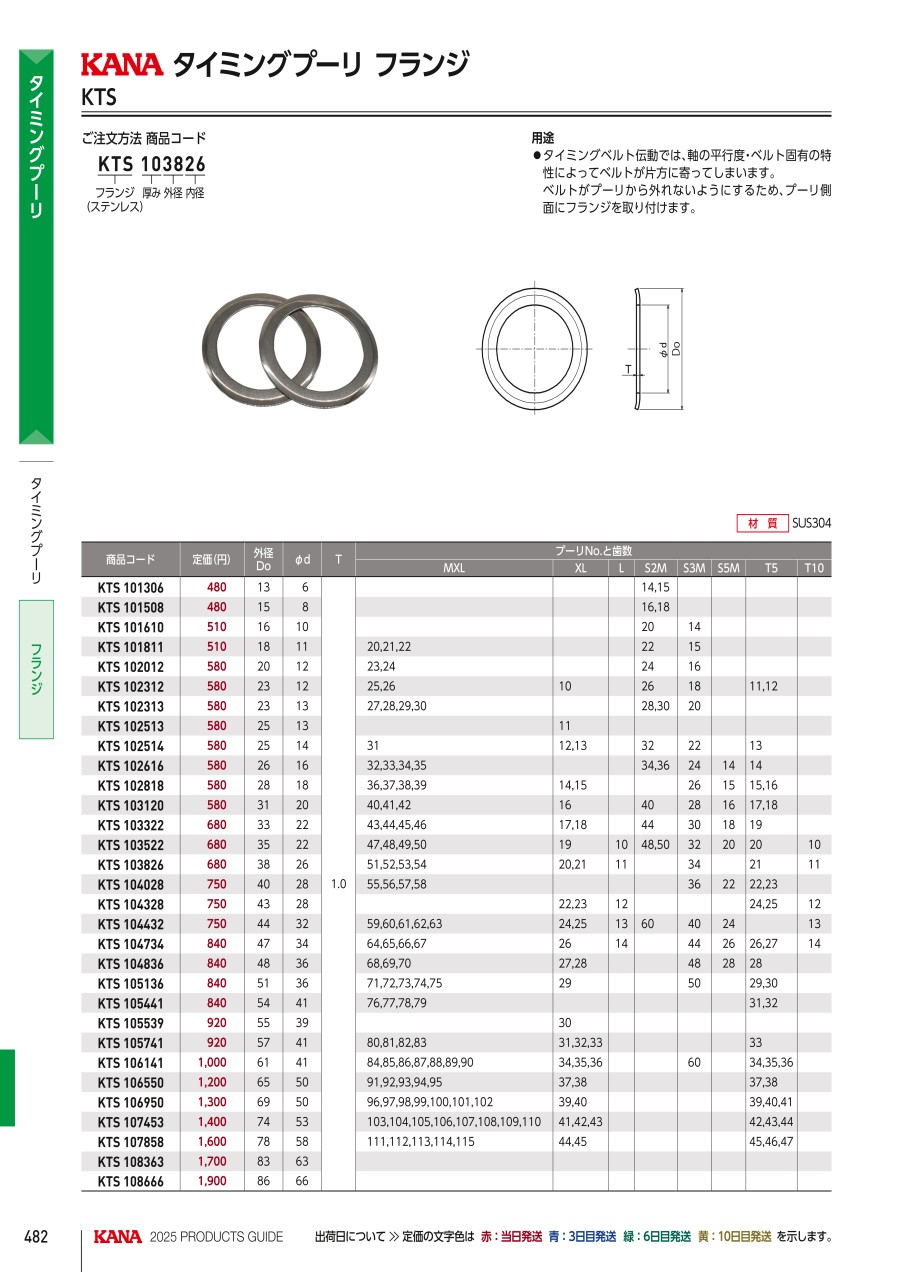

カタログ
