MXL・XL・L・H・S5M・T5・T10用フランジ（ステンレス・厚さ1.6）【2個入り】
- 通常単価(税別)
- 593円～3,407円
- 税込単価
- 652円～3,748円
通常出荷日：3日目～6日目
KANAタイミングプーリ用フランジは、Kタイミングプーリの付属品ですが、フランジのみも販売しています。...
詳細を確認
未確定：候補が22型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質：SUS304
※2枚1組になっております。
規格表
| 型番 | 外径Do | φd | T | プーリNo.と歯数 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MXL | XL | L | H | S5M | T5 | T10 | ||||
| KTS165136 | 51 | 36 | 1.6 | - | - | 15 | - | 30 | - | 15 |
| KTS165441 | 54 | 41 | - | - | - | - | 32 | - | - | |
| KTS165539 | 55 | 39 | - | - | 16 | - | - | - | - | |
| KTS165741 | 57 | 41 | - | - | 17 | - | - | - | 16 | |
| KTS166141 | 61 | 41 | - | - | 18 | 14 | 34,36 | - | 17,18 | |
| KTS166550 | 65 | 50 | - | - | 19,20 | 15 | - | - | 19 | |
| KTS166950 | 69 | 50 | - | - | 21 | 16 | 40 | - | 20 | |
| KTS167453 | 74 | 53 | - | - | 22,23 | 17 | 44 | - | 21,22 | |
| KTS167858 | 78 | 58 | - | - | 24 | 18 | - | - | 23 | |
| KTS168363 | 83 | 63 | 116,117,118 | 46,47 | 25 | 19 | 48 | 48,49,50 | 24 | |
| KTS168666 | 86 | 66 | 119,120 | 48,49,50 | 26,27 | 20 | 50 | 51,52 | 25,26 | |
| KTS169073 | 90 | 73 | - | 51,52 | - | 21 | - | 53,54 | 27 | |
| KTS169375 | 93 | 75 | - | 53,54,55 | 28,29 | 22 | - | 55,56 | 28 | |
| KTS169978 | 99 | 78 | - | 56,57,58,59 | 30,31 | 23 | 60 | 57,58,59,60 | 29,30 | |
| KTS1610584 | 105 | 84 | - | 60,61,62,63 | 32 | 24 | - | 61,62,63 | 31,32 | |
| KTS1610884 | 108 | 84 | - | - | 33 | 25 | - | 64,65 | - | |
| KTS1611290 | 112 | 90 | - | 64,65 | 34,35 | 26 | - | 66,67 | 33,34 | |
| KTS1611590 | 115 | 90 | - | 66,67,68 | 36 | 27 | - | 68,69,70 | 35 | |
| KTS1611890 | 118 | 90 | - | 69,70,71 | 37 | 28 | - | 71,72 | 36 | |
| KTS16126100 | 126 | 100 | - | 72,73,74,75 | 38,39,40 | 29,30 | - | 73,74,75,76,77 | 37,38 | |
| KTS16136118 | 136 | 118 | - | 80 | 43 | 32 | - | 81,82,83 | 41 | |
| KTS16138125 | 138 | 125 | - | 81,82,83 | 44 | 33 | - | 84,85 | 42 | |
| KTS16146128 | 146 | 128 | - | 84,85,86,87 | 45,46 | 34,35 | - | 86,87,88,89 | 43,44 | |
| KTS16152134 | 152 | 134 | - | 88,89,90,91 | 47,48 | 36 | - | 90,91,92 | 45,46 | |
| KTS16159141 | 159 | 141 | - | - | 49,50 | 38 | - | - | 47,48 | |
| KTS16168150 | 168 | 150 | - | - | - | 40 | - | - | - | |
注意・禁止事項
タイミングベルト伝動では回転時ベルトがどちらか一方に片寄ります。設計時にはプーリフランジの取付をお薦めします。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,557円 ( 1,713円 ) | 6日目 |
1,598円 ( 1,758円 ) | 6日目 |
1,646円 ( 1,811円 ) | 6日目 |
1,781円 ( 1,959円 ) | 6日目 |
1,842円 ( 2,026円 ) | 6日目 |
2,156円 ( 2,372円 ) | 6日目 |
2,376円 ( 2,614円 ) | 6日目 |
3,407円 ( 3,748円 ) | 6日目 |
593円 ( 652円 ) | 6日目 |
593円 ( 652円 ) | 6日目 |
593円 ( 652円 ) | 6日目 |
643円 ( 707円 ) | 6日目 |
643円 ( 707円 ) | 6日目 |
742円 ( 816円 ) | 6日目 |
791円 ( 870円 ) | 6日目 |
841円 ( 925円 ) | 6日目 |
1,491円 ( 1,640円 ) | 3日目 |
1,088円 ( 1,197円 ) | 6日目 |
1,236円 ( 1,360円 ) | 6日目 |
1,286円 ( 1,415円 ) | 6日目 |
1,286円 ( 1,415円 ) | 6日目 |
1,335円 ( 1,469円 ) | 6日目 |

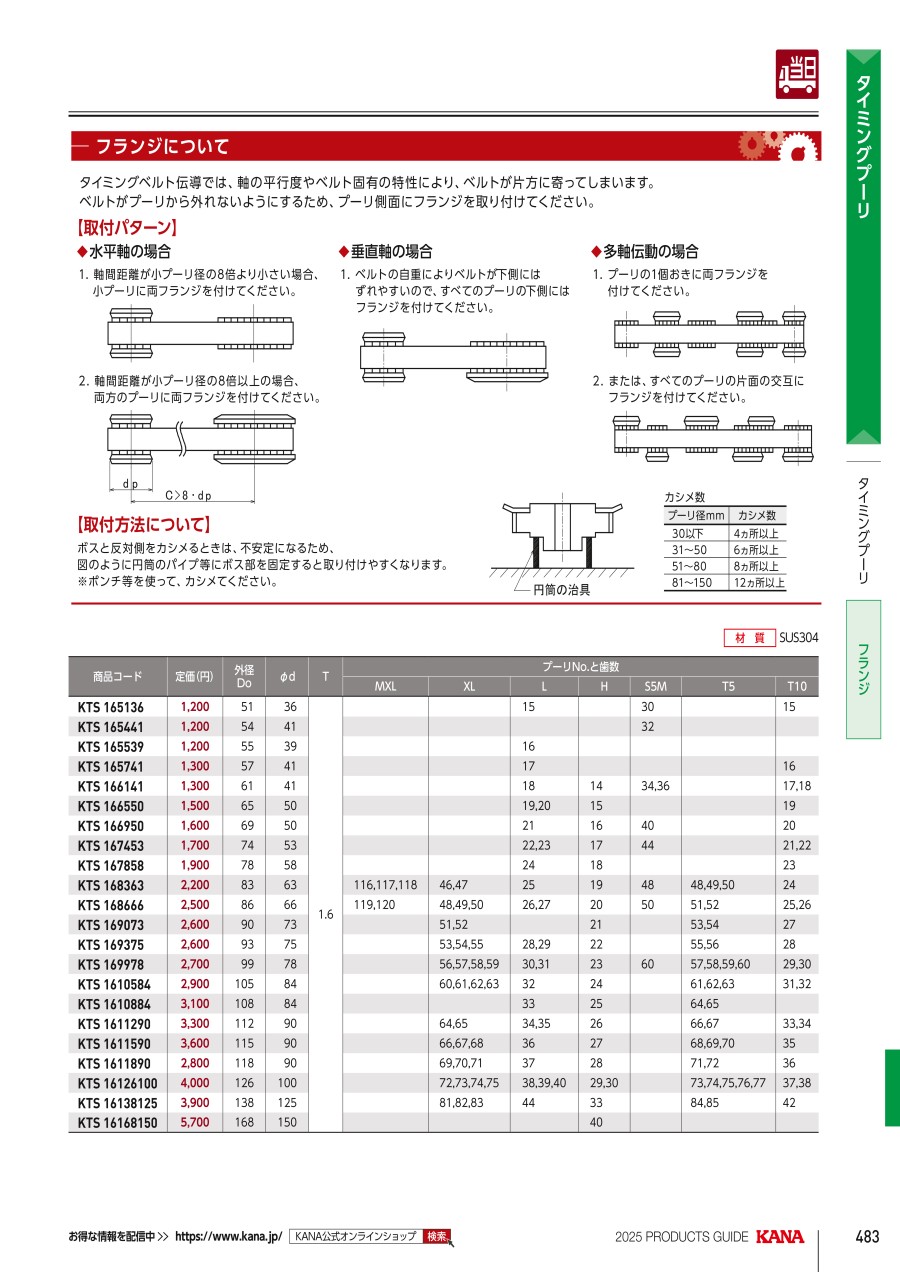

カタログ
商品担当おすすめ
MXL・XL・L・H・S5M・T5・T10用フランジ（ステンレス・厚さ1.6）のレビュー
外販製品に使用
5
5.02019/04/09
外販製品に使用のタイミングプーリ用フランジとして使用しています。こちらの商品の利用により、伝動回転時のベルトに対する偏心...もっと読む
0人が参考にしています。
