三木プーリ

ベローフレックス（樹脂ベローズカップリング）CHPモデル

カタログ |

通常単価(税別): 2,868円～4,703円

税込単価: 3,155円～5,173円

通常出荷日：在庫品1日目～18日目一部当日出荷可能

樹脂製ベローを採用しフレキシブル性・低慣性を追求したタイプ、コンパクト・軽量の標準カップリング。【特長...

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

CHPモデルの構造と材質

CHPモデルの構造図

CHPモデルの外形図や寸法、仕様

外形図と寸法

CHPモデルの外形図

（単位:mm）

型式	d1・d2		D	L	L1	F	M
型式	最小	最大	D	L	L1	F	M
CHP-20	3	8	20	28	8	3	M3
CHP-26	6	13	26	34	10	4	M4
CHP-34	8	18	34	40	12	5	M5

※ CHP-20でφ3（穴径3mm）との組み合わせの場合、止めねじ開き角度は120°になります。

仕様

型式	トルク		許容誤差			最高回転速度[min^-1]	静的ねじりばね定数 [N・m/rad]	慣性モーメント [kg ･m²]	質量 [kg]
型式	常用 [N・m]	最大 [N・m]	偏心 [mm]	偏角 [°]	軸方向 [mm]	最高回転速度[min^-1]	静的ねじりばね定数 [N・m/rad]	慣性モーメント [kg ･m²]	質量 [kg]
CHP-20	0.4	0.8	0.5	10	±0.5	9000	5.9	6.30×10^-7	0.012
CHP-26	0.7	1.4	0.5	10	±0.5	7000	12.5	2.40×10^-6	0.026
CHP-34	1.5	3.0	0.5	10	±0.5	5500	32.8	7.90×10^-6	0.051

※ 静的ねじりばね定数の値は、20℃の時の値です。
※ 慣性モーメントおよび質量は、最小穴径時のものです。

標準穴径

型式	標準穴径d1-d2[mm]
型式	3-3	5-5	6-6	8-8	10-10	12-12
CHP-20	●	●	●
CHP-26			●	●	●
CHP-34				●	●	●

※ 相手取り付け軸の寸法許容差はh8級となります。
※ 標準穴径以外は、追加工対応となります。

型番リスト

表示件数

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

全長W

(mm)

許容トルク

(N・m)

慣性モーメント

(kg・m2)

最高回転数（範囲）

(r/min)

最高回転数

(r/min)

RoHS?

最小発注数量

3	3	～1.00	20	28	0.4	6.30×10^-7	7,001～10,000	9000	10	1個
5	5	～1.00	20	28	0.4	6.30×10^-7	7,001～10,000	9000	10	1個
6	6	～1.00	20	28	0.4	6.30×10^-7	7,001～10,000	9000	10	1個
6	6	～1.00	26	34	0.7	2.40×10^-6	5,001～7,000	7000	10	1個
8	8	～1.00	26	34	0.7	2.40×10^-6	5,001～7,000	7000	10	1個
10	10	～1.00	26	34	0.7	2.40×10^-6	5,001～7,000	7000	10	1個
8	8	1.01～3.00	34	40	1.5	7.90×10^-6	5,001～7,000	5500	10	1個
10	10	1.01～3.00	34	40	1.5	7.90×10^-6	5,001～7,000	5500	10	1個
12	12	1.01～3.00	34	40	1.5	7.90×10^-6	5,001～7,000	5500	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,868円 ( 3,155円 )	18日目
3,312円 ( 3,643円 )	在庫品1日目当日出荷可能
3,340円 ( 3,674円 )	在庫品1日目当日出荷可能
3,298円 ( 3,628円 )	9日目
3,957円 ( 4,353円 )	在庫品1日目当日出荷可能
3,957円 ( 4,353円 )	在庫品1日目当日出荷可能
4,703円 ( 5,173円 )	在庫品1日目当日出荷可能
4,703円 ( 5,173円 )	在庫品1日目当日出荷可能
4,703円 ( 5,173円 )	18日目

詳細情報

基本情報

基本情報

樹脂製ベローを採用しフレキシブル性・低慣性を追求したタイプ、コンパクト・軽量の標準カップリング。
【特長】
・アルミ合金製のハブとブーツが一体構造の設計。樹脂製ブーツを採用することにより、振動を吸収。
・弾力性に富んだ樹脂製のブーツ（ポリエステル樹脂）を採用。
・振動の吸収と取り付け誤差による軸反力が極めて小さいカップリング。
・トルク伝達部形状の改良および材料の厳選。
・従来のジョーカップリングに対して外径比で2倍以上の高伝達トルクを実現。
・一体構造であるため、取り付け・取り外しが容易で、バックラッシもない。
【用途】
・汎用モータ、ステッピングモータ、エンコーダ、金融端末機器。検査機器、印刷機械に最適。

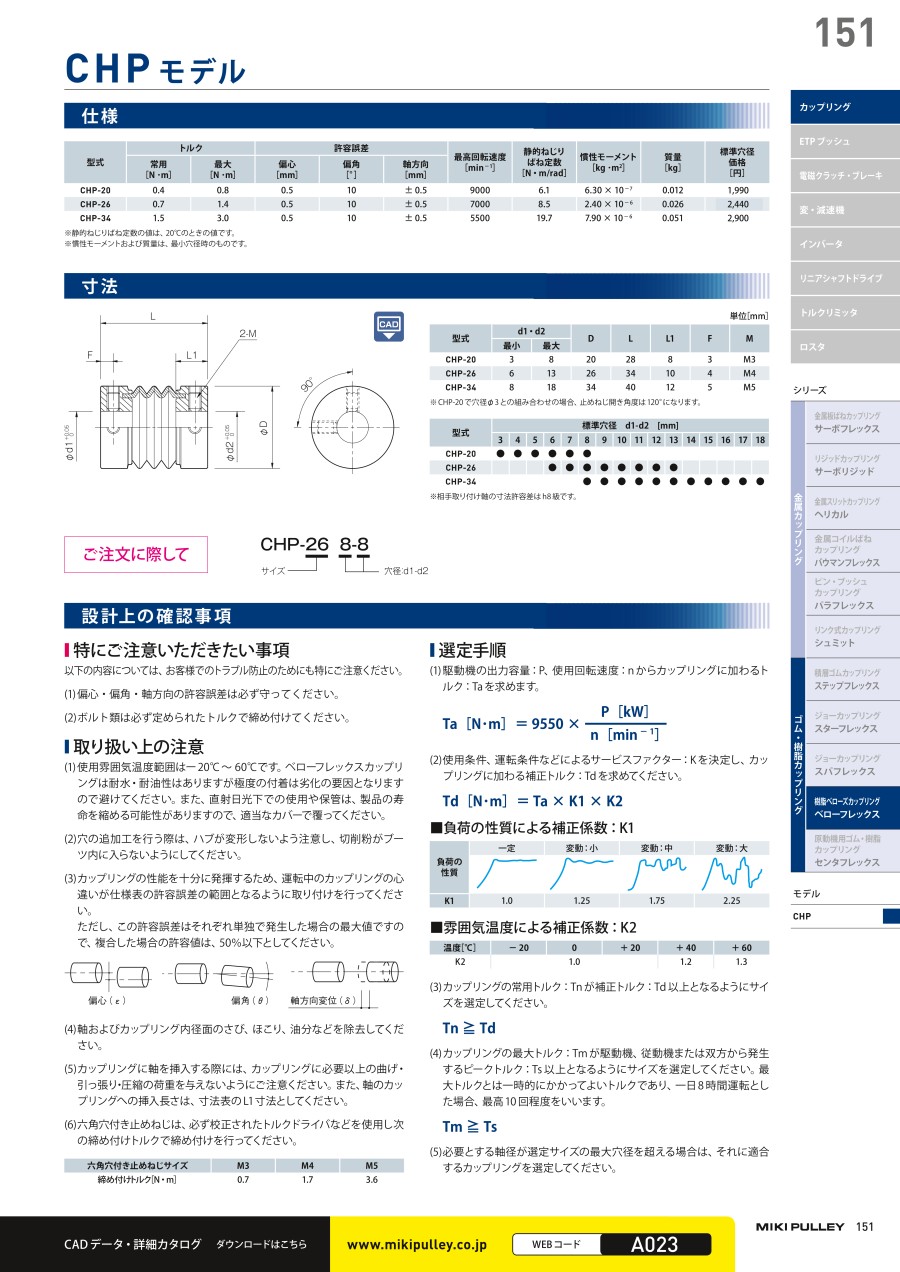

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
XGT／XGL／XGS フレキシブルカップリング高減衰能ゴムタイプ
NBKバイテック製類似品カップリング<br/>フレキシブルカップリング- 高減衰能ゴムタイプ<br/>振動吸収ながら高トルク、高応答、ノーバックラッシュを実現しています。
E-Value
プレセット型トルクレンチ専用ハードケース付
正しい組付けに必要不可欠なトルクレンチです。<br/>プリセット型で、安定したトルク管理ができます。<br/>カタログの締め付けトルクに設定し、締結してください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ベローフレックス（樹脂ベローズカップリング）CHPモデルのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q半導体装置で使用できますか？

耐水性、耐油性はありますが、極度の付着は避けてください。腐食性ガス、薬品が掛かる場所での使用は避けてください。
