三木プーリ

ヘリカル（金属スリットカップリング）DSR・DSCRモデル

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

この商品のFAQをみる（1件）

通常単価(税別): 10,570円～35,740円特別価格

税込単価: 11,627円～39,314円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三木プーリ

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三木プーリ

通常出荷日：在庫品1日目

軸への取り付けは、止めねじ方式とクランプ方式が選べる標準カップリング。【特長】...

種類
スリットタイプ
用途
ステッピングモータ / エンコーダ
本体材質
アルミニウム
許容偏心 (mm)
0.15
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
許容偏角 (deg)
3
許容エンドプレイ(±) (mm)
0.15
特性
高捻り剛性 / 高トルク / 高精度 / 高耐久性 / バックラッシ0 / 低慣性モーメント
使用温度範囲 (℃)
-40::120
許容偏心範囲 (mm)
0.02～0.2
分類
カップリング本体

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が88型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

DSR外形図

DSCR外形図

製品仕様

DSR

DSCR

DSR仕様表

型番	トルク		許容誤差			最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	慣性モーメント［kg ・m²］	質量［kg］
型番	常用［N ・m］	最大［N ・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	慣性モーメント［kg ・m²］	質量［kg］
DSR-075	0.8	1.6	0.15	3	± 0.15	25000	26.0	7.00 × 10^-7	0.012
DSR-100	1.8	3.6	0.15	3	± 0.15	25000	50.3	2.87 × 10^-6	0.030
DSR-112	2.7	5.4	0.15	3	± 0.15	25000	70.7	5.16 × 10^-6	0.037
DSR-150	6.3	12.6	0.15	3	± 0.15	25000	204.6	2.20 × 10^-5	0.082
DSR-200	19.5	39.0	0.15	3	± 0.15	25000	784.9	9.38 × 10^-5	0.200

※正逆回転使用時は、常用トルク値が1/2 になります。
※最高回転速度は動バランスを考慮しておりません。
※慣性モーメントおよび質量は、最大穴径時の値となります。

DSCR仕様表

型番	トルク		許容誤差			最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	慣性モーメント［kg ・m²］	質量［kg］
型番	常用［N ・m］	最大［N ・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	慣性モーメント［kg ・m²］	質量［kg］
DSCR-075	0.8	1.6	0.15	3	± 0.15	10000	26.0	8.39 × 10^-7	0.014
DSCR-100	1.8	3.6	0.15	3	± 0.15	10000	50.3	3.60×10^-6	0.036
DSCR-112	2.7	5.4	0.15	3	± 0.15	10000	70.7	6.87×10^-6	0.050
DSCR-150	6.3	12.6	0.15	3	± 0.15	10000	204.6	2.39×10^-5	0.091
DSCR-200	19.5	39.0	0.15	3	± 0.15	10000	784.9	9.38×10^-5	0.200

標準穴径表

標準穴径［mm］		d1	4	5	5	6	6	6	6.35	6.35	6.35	7	8	8	8	9.5	9.525	9.525
標準穴径［mm］		d2	4	4	5	4	5	6	5	6	6.35	7	6	6.35	8	8	8	9.525
型番	DSR,DSR-075	-	●	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-
	DSR,DSR-100	-	-	-	-	-	-	●	-	-	●	●	●	●	●	●	●	●
	DSR,DSR-112	-	-	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●
	DSR,DSR-150	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	DSR,DSR-200	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
標準穴径［mm］		10	10	10	10	11	11	12	12	12	12	14	14	14	15	16	16
標準穴径［mm］		8	9.5	9.525	10	10	11	9.5	10	11	12	10	12	14	15	14	16
型番	DSR,DSCR-075	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	DSR,DSCR-100	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-
	DSR,DSCR-112	●	●	●	●	●	●	●	●	-	●	-	-	-	-	-	-
	DSR,DSCR-150	-	-	-	-	●	●	-	-	●	●	●	●	●	●	-	-
	DSR,DSCR-200	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●

規格表

DSR規格表

型番	最大穴径	D	L	LF	C	M	締め付けトルク［N・m］
DSR-075	6.35	19.1	19.1	4.6	2.4	M3	0.7
DSR-100	10	25.4	25.4	6.6	3.8	M5	3.6
DSR-112	12.7	28.6	28.6	7	3.6	M5	3.6
DSR-150	15	38.1	38.1	10	5	M6	6.0
DSR-200	19	50.8	50.8	13.6	7	M6	6.0

DSCR規格表

型番	最大穴径	D	L	LF	A	C	M	締め付けトルク［N・m］
DSCR-075	6.35	19.1	22.9	6.4	5.6	3.1	M2.5	1.0
DSCR-100	10	25.4	31.8	7.9	7.9	3.8	M3	1.5
DSCR-112	12.7	28.6	38.1	11.4	9.5	3.8	M3	1.5
DSCR-150	15	38.1	41.3	12	11.6	5.9	M5	7.0
DSCR-200	19	50.8	50.8	13.6	16.7	6.7	M6	11.7

※相手取り付け軸の寸法許容差はh7級となります。

型番リスト

表示件数

型番

注文停止中

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

最高回転数（範囲）

(r/min)

最高回転数

(r/min)

RoHS?

最小発注数量

4	4	～1.00	19.1	0.8	22.9	8.39×10^-7	7,001～10,000	10000	10	1個
5	4	～1.00	19.1	0.8	22.9	8.39×10^-7	7,001～10,000	10000	10	1個
5	5	～1.00	19.1	0.8	22.9	8.39×10^-7	7,001～10,000	10000	10	1個
6	4	～1.00	19.1	0.8	22.9	8.39×10^-7	7,001～10,000	10000	10	1個
6	5	～1.00	19.1	0.8	22.9	8.39×10^-7	7,001～10,000	10000	10	1個
6	6	～1.00	19.1	0.8	22.9	8.39×10^-7	7,001～10,000	10000	10	1個
6.35	5	～1.00	19.1	0.8	22.9	8.39×10^-7	7,001～10,000	10000	10	1個
6.35	6	～1.00	19.1	0.8	22.9	8.39×10^-7	7,001～10,000	10000	10	1個
6.35	6.35	～1.00	19.1	0.8	22.9	8.39×10^-7	7,001～10,000	10000	10	1個
6	6	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
6.35	6.35	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
7	7	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
8	6	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
8	6.35	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
8	8	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
9.5	8	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
9.525	8	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
9.525	9.525	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
10	8	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
10	9.5	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
10	9.525	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
10	10	1.01～3.00	25.4	1.8	31.8	3.60×10^-6	7,001～10,000	10000	10	1個
8	8	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
9.5	8	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
9.525	8	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
9.525	9.525	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
10	8	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
10	9.5	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
10	9.525	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
10	10	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
11	10	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
11	11	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
12	9.5	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
12	10	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
12	12	1.01～3.00	28.6	2.7	38.1	6.87×10^-6	7,001～10,000	10000	10	1個
11	10	5.01～10.00	38.1	6.3	41.3	2.39×10^-5	7,001～10,000	10000	10	1個
11	11	5.01～10.00	38.1	6.3	41.3	2.39×10^-5	7,001～10,000	10000	10	1個
12	11	5.01～10.00	38.1	6.3	41.3	2.39×10^-5	7,001～10,000	10000	10	1個
12	12	5.01～10.00	38.1	6.3	41.3	2.39×10^-5	7,001～10,000	10000	10	1個
14	10	5.01～10.00	38.1	6.3	41.3	2.39×10^-5	7,001～10,000	10000	10	1個
14	12	5.01～10.00	38.1	6.3	41.3	2.39×10^-5	7,001～10,000	10000	10	1個
14	14	5.01～10.00	38.1	6.3	41.3	2.39×10^-5	7,001～10,000	10000	10	1個
15	15	5.01～10.00	38.1	6.3	41.3	2.39×10^-5	7,001～10,000	10000	10	1個
14	12	10.01～20.00	50.8	19.5	50.8	9.38×10^-5	7,001～10,000	10000	10	1個
14	14	10.01～20.00	50.8	19.5	50.8	9.38×10^-5	7,001～10,000	10000	10	1個
15	15	10.01～20.00	50.8	19.5	50.8	9.38×10^-5	7,001～10,000	10000	10	1個
16	14	10.01～20.00	50.8	19.5	50.8	9.38×10^-5	7,001～10,000	10000	10	1個
16	16	10.01～20.00	50.8	19.5	50.8	9.38×10^-5	7,001～10,000	10000	10	1個
4	4	～1.00	19.1	0.8	19.1	7.00×10^-7	10,001～30,000	25000	10	1個
5	4	～1.00	19.1	0.8	19.1	7.00×10^-7	10,001～30,000	25000	10	1個
5	5	～1.00	19.1	0.8	19.1	7.00×10^-7	10,001～30,000	25000	10	1個
6	4	～1.00	19.1	0.8	19.1	7.00×10^-7	10,001～30,000	25000	10	1個
6	5	～1.00	19.1	0.8	19.1	7.00×10^-7	10,001～30,000	25000	10	1個
6	6	～1.00	19.1	0.8	19.1	7.00×10^-7	10,001～30,000	25000	10	1個
6.35	5	～1.00	19.1	0.8	19.1	7.00×10^-7	10,001～30,000	25000	10	1個
6.35	6	～1.00	19.1	0.8	19.1	7.00×10^-7	10,001～30,000	25000	10	1個
6.35	6.35	～1.00	19.1	0.8	19.1	7.00×10^-7	10,001～30,000	25000	10	1個
6	6	1.01～3.00	25.4	1.8	25.4	2.87×10^-6	10,001～30,000	25000	10	1個
6.35	6.35	1.01～3.00	25.4	1.8	25.4	2.87×10^-6	10,001～30,000	25000	10	1個
7	7	1.01～3.00	25.4	1.8	25.4	2.87×10^-6	10,001～30,000	25000	10	1個

通常単価(税別) (税込単価)	通常出荷日

17,217円 ( 18,939円 )	19日目
17,217円 ( 18,939円 )	19日目
17,217円 ( 18,939円 )	13日目
17,217円 ( 18,939円 )	19日目
18,785円17,282円 ( 19,010円 )	19日目
17,217円 ( 18,939円 )	19日目
17,217円 ( 18,939円 )	19日目
17,217円 ( 18,939円 )	19日目
17,217円 ( 18,939円 )	19日目
18,061円 ( 19,867円 )	13日目
18,061円 ( 19,867円 )	19日目
18,061円 ( 19,867円 )	19日目
18,061円 ( 19,867円 )	13日目
18,061円 ( 19,867円 )	13日目
18,061円 ( 19,867円 )	19日目
18,061円 ( 19,867円 )	19日目
18,061円 ( 19,867円 )	19日目
19,701円18,124円 ( 19,936円 )	19日目
18,612円 ( 20,473円 )	13日目
18,061円 ( 19,867円 )	19日目
18,061円 ( 19,867円 )	19日目
18,061円 ( 19,867円 )	19日目
19,546円 ( 21,501円 )	13日目
19,546円 ( 21,501円 )	19日目
19,546円 ( 21,501円 )	19日目
19,546円 ( 21,501円 )	19日目
19,546円 ( 21,501円 )	13日目
19,546円 ( 21,501円 )	19日目
19,546円 ( 21,501円 )	19日目
19,546円 ( 21,501円 )	在庫品1日目当日出荷可能
19,546円 ( 21,501円 )	19日目
19,546円 ( 21,501円 )	19日目
19,546円 ( 21,501円 )	19日目
19,546円 ( 21,501円 )	13日目
19,546円 ( 21,501円 )	13日目
30,433円 ( 33,476円 )	19日目
30,433円27,998円 ( 30,798円 )	19日目
30,433円27,998円 ( 30,798円 )	19日目
32,896円 ( 36,186円 )	19日目
32,607円 ( 35,868円 )	19日目
32,408円 ( 35,649円 )	13日目
30,433円27,998円 ( 30,798円 )	13日目
30,433円 ( 33,476円 )	在庫品1日目当日出荷可能
35,740円 ( 39,314円 )	13日目
35,740円32,880円 ( 36,168円 )	13日目
35,740円32,880円 ( 36,168円 )	13日目
35,740円32,880円 ( 36,168円 )	19日目
35,740円32,880円 ( 36,168円 )	13日目
10,570円 ( 11,627円 )	13日目
10,570円 ( 11,627円 )	24日目
10,570円 ( 11,627円 )	13日目
10,570円 ( 11,627円 )	24日目
10,570円 ( 11,627円 )	24日目
11,189円 ( 12,308円 )	3日目
10,570円 ( 11,627円 )	24日目
10,570円 ( 11,627円 )	24日目
10,570円 ( 11,627円 )	24日目
14,595円 ( 16,055円 )	19日目
13,622円 ( 14,984円 )	19日目
13,622円 ( 14,984円 )	19日目

基本情報

基本情報

軸への取り付けは、止めねじ方式とクランプ方式が選べる標準カップリング。
【特長】
・円柱状の材料に2本の螺旋状のスリットを入れた完全一体構造の金属カップリング。
・1本の螺旋状スリットのヘリカルARM・ACRMモデルと比べて大幅にねじり剛性をアップ。
・一体構造なので当然バックラッシはない。低慣性と高剛性（2条切り）を追求。
・高力アルミ合金と螺旋状のスリットにより、高剛性で優れたたわみ性を両立。
・表面処理はアルマイト処理を施し、耐食性も良好。シンプルな構造で、メンテナンスが簡単。
・アルマイト処理とステンレス仕様により、優れた耐食性で使用環境に応じた対応が可能。
【用途】
・サーボモータ、ステッピングモータ、エンコーダ、医療器械、光学機器、精密ステージに最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

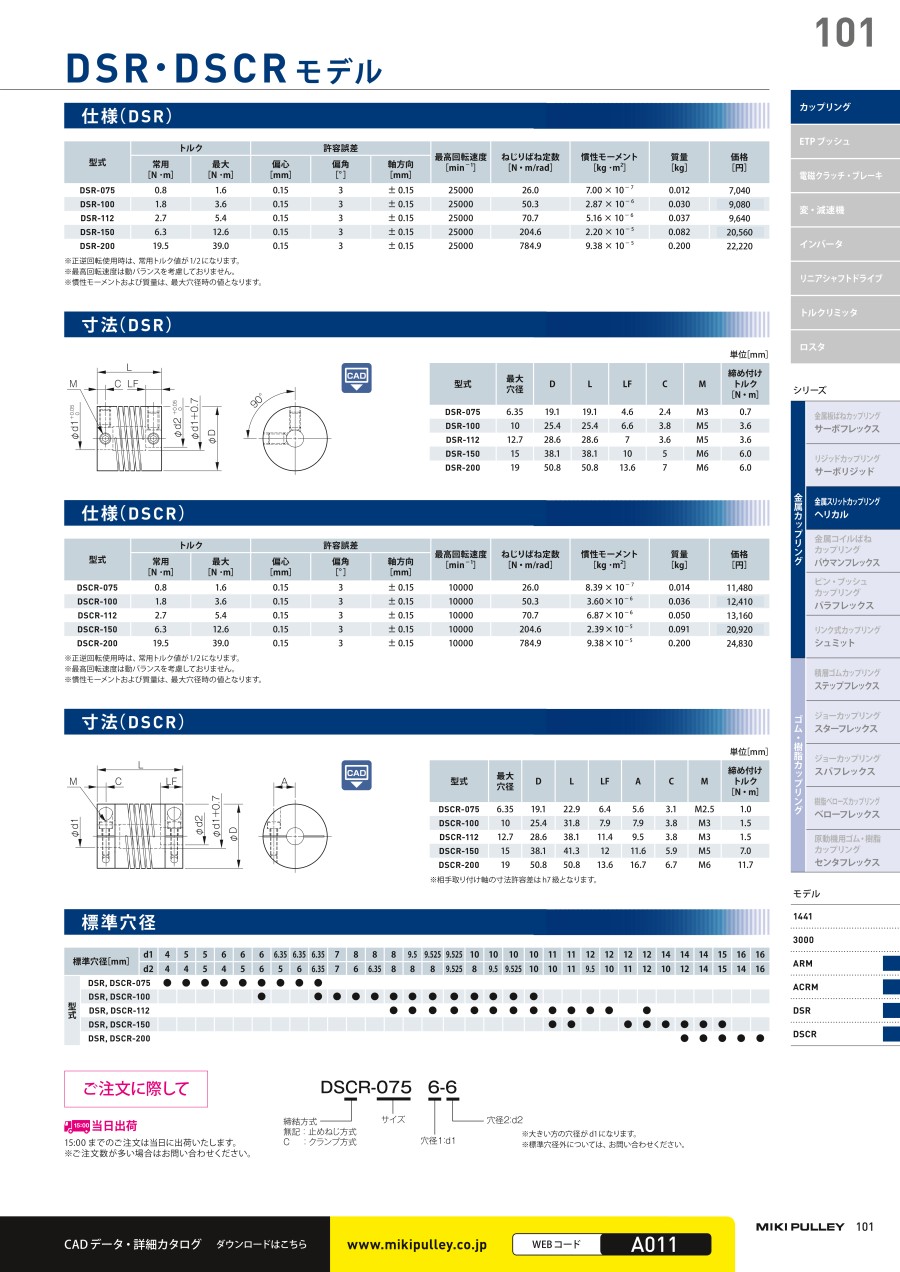

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　スリット形セットスクリュー/ショート・ノーマルタイプ
ミスミ製類似品カップリングステンレス、アルミの2種類、全長も2種類から選べます。
ミスミ
【エコノミーシリーズ】 RoHS対応カップリングスリット形／ロングタイプ
ミスミ製類似品カップリング。従来品と品質・性能はそのままで低価格でご提供
ミスミ
カップリング　スリット形クランピングショート・ノーマルタイプ
円筒材にスリットを入れた完全一体構造のカップリング（ショートタイプ）。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヘリカル（金属スリットカップリング）DSR・DSCRモデルのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q屋外で使えますか？

耐水、耐油、耐薬品性に優れておりますが、極度の雰囲気中は使用しないでください。
