バウマンフレックス （金属コイルばねカップリング）MFモデル
- 通常単価(税別)
- 15,317円～53,853円
- 税込単価
- 16,849円～59,238円
ハブ材質にSUM24L相当品、コイルばねの材質にピアノ線を採用した標準カップリ...
詳細情報を確認する- 種類
- ベローズタイプ
- その他種類
- コイルばね
- 本体材質
- スチール
- 許容ミスアラインメント
- 偏角 / 偏心 / エンドプレイ
- 許容偏角 (deg)
- 3
- 使用温度範囲 (℃)
- -30::100
- 分類
- カップリング本体
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が6型番あります。
商品情報
MFの構造と材質
MFの構造図

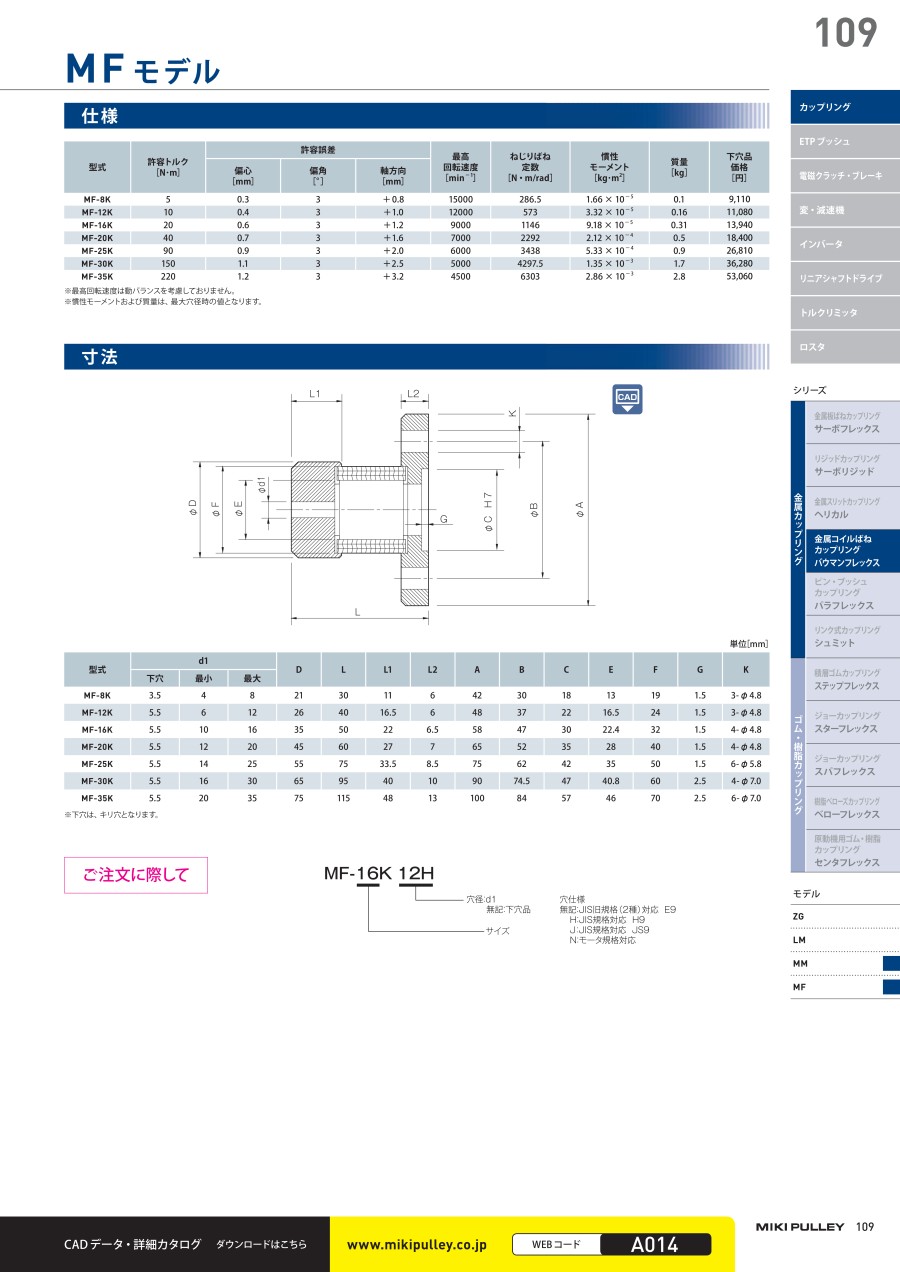

MFの外形図と寸法、仕様
外形図と寸法
MFの外形図
（単位:mm）
| 型式 | d1 | D | L | L1 | L2 | A | B | C | E | F | G | K | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 下穴 | 最小 | 最大 | ||||||||||||
| MF-8K | 3.5 | 4 | 8 | 21 | 30 | 11 | 6 | 42 | 30 | 18 | 13 | 19 | 1.5 | 3- φ 4.8 |
| MF-12K | 5.5 | 6 | 12 | 26 | 40 | 16.5 | 6 | 48 | 37 | 22 | 16.5 | 24 | 1.5 | 3- φ 4.8 |
| MF-16K | 5.5 | 10 | 16 | 35 | 50 | 22 | 6.5 | 58 | 47 | 30 | 22.4 | 32 | 1.5 | 4- φ 4.8 |
| MF-20K | 5.5 | 12 | 20 | 45 | 60 | 27 | 7 | 65 | 52 | 35 | 28 | 40 | 1.5 | 4- φ 4.8 |
| MF-25K | 5.5 | 14 | 25 | 55 | 75 | 33.5 | 8.5 | 75 | 62 | 42 | 35 | 50 | 1.5 | 6- φ 5.8 |
| MF-30K | 5.5 | 16 | 30 | 65 | 95 | 40 | 10 | 90 | 74.5 | 47 | 40.8 | 60 | 2.5 | 4- φ 7.0 |
| MF-35K | 5.5 | 20 | 35 | 75 | 115 | 48 | 13 | 100 | 84 | 57 | 46 | 70 | 2.5 | 6- φ 7.0 |
- ※ 下穴は、キリ穴となります。
仕様
| 型式 | トルク | 許容誤差 | 最高回転速度 ［min-1］ | ねじりばね定数 ［N・m/rad］ | 慣性モーメント ［kg･m2］ | 質量 ［kg］ | |||
|---|---|---|---|---|---|---|---|---|---|
| 常用 ［N･m］ | 最大 ［N ･m］ | 偏心 ［mm］ | 偏角 ［。］ | 軸方向 ［mm］ | |||||
| MF-8K | 5 | 10 | 0.3 | 3 | 0.8 | 15000 | 286.5 | 1.66×10-5 | 0.1 |
| MF-12K | 10 | 20 | 0.4 | 3 | 1 | 12000 | 573 | 3.32×10-5 | 0.16 |
| MF-16K | 20 | 40 | 0.6 | 3 | 1.2 | 9000 | 1146 | 9.18×10-5 | 0.31 |
| MF-20K | 40 | 80 | 0.8 | 3 | 1.6 | 7000 | 2292 | 2.12×10-4 | 0.5 |
| MF-25K | 90 | 180 | 0.9 | 3 | 2 | 6000 | 3438 | 5.33×10-4 | 0.9 |
| MF-30K | 150 | 300 | 1.1 | 3 | 2.5 | 5000 | 4297.5 | 1.35×10-3 | 1.7 |
| MF-35K | 220 | 440 | 1.2 | 3 | 3.2 | 4500 | 6303 | 2.86×10-3 | 2.8 |
- ※ 最高回転速度は動バランスを考慮しておりません。
- ※ 慣性モーメントおよび質量は、最大穴径時の値となります。
詳細情報
基本情報
ハブ材質にSUM24L相当品、コイルばねの材質にピアノ線を採用した標準カップリング。
【特長】
・金属コイルばね部は3層構造。
・小型で高トルク伝達が可能。
・3層コイルで小型・高トルクを実現。
・幅広いニーズに対応できるフランジ型タイプ。
【用途】
・軸とディスク（プーリ）の連結に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品担当おすすめ
E-Value
プレセット型トルクレンチ 専用ハードケース付
正しい組付けに必要不可欠なトルクレンチです。<br>プリセット型で、安定したトルク管理ができます。<br>カタログの締め付けトルクに設定し、締結してください。
バウマンフレックス （金属コイルばねカップリング）MFモデルのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q屋外で使えますか？
A
MM-K、MF-Kは耐水性がありません。屋外では使用しないでください。
