三木プーリ

センタフレックス（原動機用ゴム・樹脂カップリング）CF-Xモデル

Name: センタフレックス （原動機用ゴム・樹脂カップリング）CF-Xモデル
Brand: 三木プーリ
SKU: 221000012154
Rating: 3 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

平均満足度3.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 7,466円～91,510円特別価格

税込単価: 8,213円～100,661円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三木プーリ

センタフレックス（原動機用ゴム・樹脂カップリング）CF-Aモデル

通常価格(税別)： 11,049円 (税込価格：12,154円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三木プーリ

センタフレックス（原動機用ゴム・樹脂カップリング）CF-Hモデル

通常価格(税別)： 16,529円 (税込価格：18,182円)

通常出荷日：15 日目～

緩衝材に高品質のナイロン樹脂を採用した大型特殊カップリング。【特長】・ねじり方...

詳細情報を確認する

特徴
高捻り剛性 / 高精度 / 振動吸収 / 軸穴未加工品
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
用途
標準 / サーボモータ / ステッピングモータ
許容偏心範囲 (mm)
0.02～0.2
許容偏角 (deg)
1
許容エンドプレイ(±) (mm)
0.5
使用温度範囲 (℃)
-30::90
緩衝部材質
ナイロン樹脂

未確定：候補が30型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

CF-Xモデルの構造と材質

CF-Xモデルの構造図

CF-X O0・O1・O2 TYPEの外形図と寸法

外形図

CF-X-O1の外形図

CF-X-O2の外形図

（単位:mm）

型式	d1			d2			D1	D2	N1	N2	L1	L2	L3	A	B	C	E	G	S	S1	M1	M2	TK
型式	下穴	最小	最大	下穴	最小	最大	D1	D2	N1	N2	L1	L2	L3	A	B	C	E	G	S	S1	M1	M2	TK
CF-X-001	8	9	19	8	9	22	57	56	30	36	32	24	57	24	7	33	18	11	3	1	2-M6	2-M6	44
CF-X-002	10	11	26	9	10	30	88	85	40	45	30	28	62	24	8	34	20	10	4	4	2-M8	2-M8	68
CF-X-004	12	14	30	11	12	36	100	100	45	55	34	30	66.5	25	8	36.5	21	12	4	2.5	3-M8	3-M8	80
CF-X-008	12	14	38	15	16	46	125	120	60	70	40	42	85	30	10	43	26	14	4	3	3-M10	3-M10	100
CF-X-016	15	16	48	19	20	56	155	150	70	85	52	50	105	35	12	55	28	18	7	3	3-M12	3-M12	125
CF-X-025	15	16	55	19	20	65	175	170	85	100	58	56	117	40	14	61	34	20	6	3	3-M14	3-M14	140

※ 下穴は、キリ穴となります。d1・d2の最小は、弊社標準穴加工規格の最小穴径を示しており、最大は加工可能な最大穴径を示しています。
※ ボルトM1･M2の呼びは数量-ねじの呼びです。
※ TK寸法はフランジハブまたは相手取り付け部のボルト取り付けピッチ径となります。

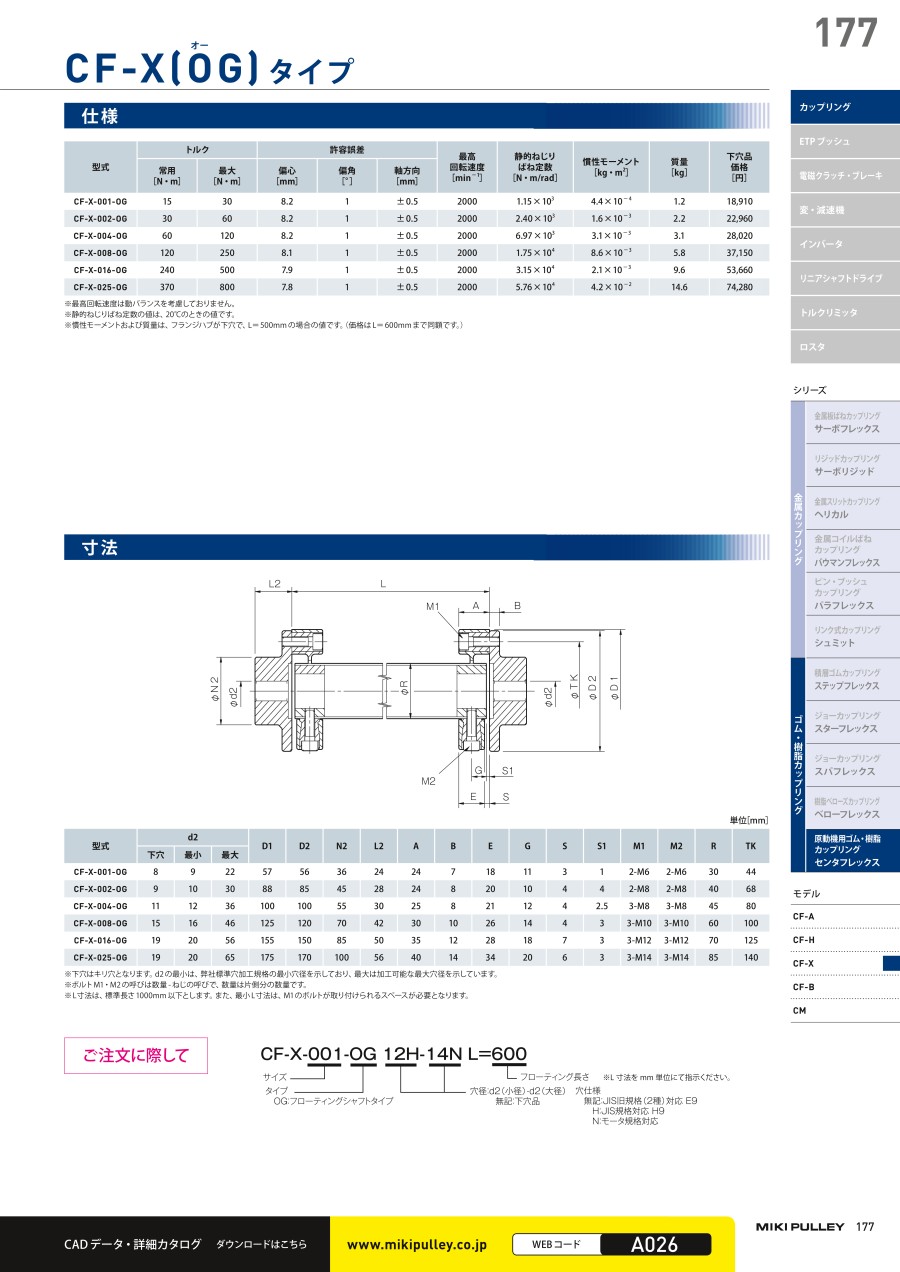

CF-X OG TYPEの外形図と寸法

外形図

CF-X OG TYPEの外形図

（単位:mm）

型式	トルク		許容誤差			最高回転速度［min^-1］	静的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
型式	常用［N・m］	最大［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	静的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
CF-X-001-OG	15	30	8.2	1	±0.5	2000	1.15×10³	4.4×10^-4	1.2
CF-X-002-OG	30	60	8.2	1	±0.5	2000	2.40×10³	1.6×10^-3	2.2
CF-X-004-OG	60	120	8.2	1	±0.5	2000	6.97×10³	3.1×10^-3	3.1
CF-X-008-OG	120	250	8.1	1	±0.5	2000	1.75×10⁴	8.6×10^-3	5.8
CF-X-016-OG	240	500	7.9	1	±0.5	2000	3.15×10⁴	2.1×10^-3	9.6
CF-X-025-OG	370	800	7.8	1	±0.5	2000	5.76×10⁴	4.2×10^-2	14.6

※ 最高回転速度は動バランスを考慮しておりません。
※ 静的ねじりばね定数の値は、20℃のときの値です。
※ 慣性モーメントおよび質量は、フランジハブが下穴で、L=500mmの場合の値です。（価格はL=600mmまで同額です）

標準穴加工規格

CF-X-001・002の外形図

CF-X-004～025の外形図

（単位:mm）

旧JIS(2種)規格対応							新JIS 規格対応							新規格モータ対応
穴径呼び	穴径 (d1・d2)		キー溝幅 (W1・W2)		キー溝高さ (T1・T2)	止めねじ穴 (M)	穴径呼び	穴径 (d1・d2)		キー溝幅 (W1・W2)		キー溝高さ (T1・T2)	止めねじ穴 (M)	穴径呼び	穴径 (d1・d2)		キー溝幅 (W1・W2)		キー溝高さ (T1・T2)	止めねじ穴 (M)
公差	H7, H8		E9		+0.3 0	―	公差	H7		H9		+0.3 0	―	公差	G7, F7		H9		+0.3 0	―
9	9	+0.022 0	―		―	2-M4	―	―		―		―	―	―	―		―		―	―
10	10	+0.022 0	―		―	2-M4	―	―		―		―	―	―	―		―		―	―
11	11	+0.018 0	―		―	2-M4	―	―		―		―	―	―	―		―		―	―
12	12	+0.018 0	4	+0.050 +0.020	13.5	2-M4	12H	12	+0.018 0	4	+0.030 0	13.8	2-M4	―	―		―		―	―
14	14	+0.018 0	5	+0.050 +0.020	16.0	2-M4	14H	14	+0.018 0	5	+0.030 0	16.3	2-M4	14N	14	+0.024 +0.006	5	+0.030 0	16.3	2-M4
15	15	+0.018 0	5	+0.050 +0.020	17.0	2-M4	15H	15	+0.018 0	5	+0.030 0	17.3	2-M4	―	―		―		―	―
16	16	+0.018 0	5	+0.050 +0.020	18.0	2-M4	16H	16	+0.018 0	5	+0.030 0	18.3	2-M4	―	―		―		―	―
17	17	+0.018 0	5	+0.050 +0.020	19.0	2-M4	17H	17	+0.018 0	5	+0.030 0	19.3	2-M4	―	―		―		―	―
18	18	+0.018 0	5	+0.050 +0.020	20.0	2-M4	18H	18	+0.018 0	6	+0.030 0	20.8	2-M5	―	―		―		―	―
19	19	+0.021 0	5	+0.050 +0.020	21.0	2-M4	19H	19	+0.021 0	6	+0.030 0	21.8	2-M5	19N	19	+0.028 +0.007	6	+0.030 0	21.8	2-M5
20	20	+0.021 0	5	+0.050 +0.020	22.0	2-M4	20H	20	+0.021 0	6	+0.030 0	22.8	2-M5	―	―		―		―	―
22	22	+0.021 0	7	+0.061 +0.025	25.0	2-M6	22H	22	+0.021 0	6	+0.030 0	24.8	2-M5	―	―		―		―	―
24	24	+0.021 0	7	+0.061 +0.025	27.0	2-M6	24H	24	+0.021 0	8	+0.036 0	27.3	2-M6	24N	24	+0.028 +0.007	8	+0.036 0	27.3	2-M6
25	25	+0.021 0	7	+0.061 +0.025	28.0	2-M6	25H	25	+0.021 0	8	+0.036 0	28.3	2-M6	―	―		―		―	―
28	28	+0.021 0	7	+0.061 +0.025	31.0	2-M6	28H	28	+0.021 0	8	+0.036 0	31.3	2-M6	28N	28	+0.028 +0.007	8	+0.036 0	31.3	2-M6
30	30	+0.021 0	7	+0.061 +0.025	33.0	2-M6	30H	30	+0.021 0	8	+0.036 0	33.3	2-M6	―	―		―		―	―
32	32	+0.025 0	10	+0.061 +0.025	35.5	2-M8	32H	32	+0.025 0	10	+0.036 0	35.3	2-M8	―	―		―		―	―
35	35	+0.025 0	10	+0.061 +0.025	38.5	2-M8	35H	35	+0.025 0	10	+0.036 0	38.3	2-M8	―	―		―		―	―
38	38	+0.025 0	10	+0.061 +0.025	41.5	2-M8	38H	38	+0.025 0	10	+0.036 0	41.3	2-M8	38N	38	+0.050 +0.025	10	+0.036 0	41.3	2-M8
40	40	+0.025 0	10	+0.061 +0.025	43.5	2-M8	40H	40	+0.025 0	12	+0.043 0	43.3	2-M8	―	―		―		―	―
42	42	+0.025 0	12	+0.075 +0.032	45.5	2-M8	42H	42	+0.025 0	12	+0.043 0	45.3	2-M8	42N	42	+0.050 +0.025	12	+0.043 0	45.3	2-M8
45	45	+0.025 0	12	+0.075 +0.032	48.5	2-M8	45H	45	+0.025 0	14	+0.043 0	48.8	2-M10	―	―		―		―	―
48	48	+0.025 0	12	+0.075 +0.032	51.5	2-M8	48H	48	+0.025 0	14	+0.043 0	51.8	2-M10	48N	48	+0.050 +0.025	14	+0.043 0	51.8	2-M10
50	50	+0.025 0	12	+0.075 +0.032	53.5	2-M8	50H	50	+0.025 0	14	+0.043 0	53.8	2-M10	―	―		―		―	―
55	55	+0.030 0	15	+0.075 +0.032	60.0	2-M10	55H	55	+0.030 0	16	+0.043 0	59.3	2-M10	55N	55	+0.060 +0.030	16	+0.043 0	59.3	2-M10
56	56	+0.030 0	15	+0.075 +0.032	61.0	2-M10	56H	56	+0.030 0	16	+0.043 0	60.3	2-M10	―	―		―		―	―
60	60	+0.030 0	15	+0.075 +0.032	65.0	2-M10	60H	60	+0.030 0	18	+0.043 0	64.4	2-M10	60N	60	+0.060 +0.030	18	+0.043 0	64.4	2-M10
63	63	+0.030 0	18	+0.075 +0.032	69.0	2-M10	63H	63	+0.030 0	18	+0.043 0	67.4	2-M10	―	―		―		―	―
65	65	+0.030 0	18	+0.075 +0.032	71.0	2-M10	65H	65	+0.030 0	18	+0.043 0	69.4	2-M10	65N	65	+0.060 +0.030	18	+0.043 0	69.4	2-M10

※ 新JIS 規格対応のφ11（直径11mm）以下と、新規格モータ対応のφ11（直径11mm）は、旧JIS（2 種）規格と同じ内容になります。

止めねじの端面からの距離（円筒ハブ）

型式	CF-X-001	CF-X-002	CF-X-004	CF-X-008	CF-X-016	CF-X-025
止めねじの端面からの距離［mm］	6	6	6	7	10	10

止めねじの端面からの距離（フランジハブ）

型式	CF-X-001	CF-X-002	CF-X-004	CF-X-008	CF-X-016	CF-X-025
止めねじの端面からの距離［mm］	6	7	7	9	10	10

型番リスト

表示件数

型番

許容トルク範囲

(N・m)

外径

(φ)

全長

(mm)

本体材質

許容トルク

(N・m)

許容偏心

(mm)

最高回転速度

(r/min)

最高回転数範囲

(r/min)

慣性モーメント

(kg・m2)

許容偏角詳細

(deg)

最小発注数量

10.01～20.00	-	-	-	15	0.1	10000	4001～10000	2.03×10^-5	-	1個
10.01～20.00	57	33	スチール	15	0.1	10000	4001～10000	5.25×10^-5	-	1個
10.01～20.00	57	57	スチール	15	0.1	10000	4001～10000	1.22×10^-4	-	1個
10.01～20.00	-	-	-	15	0.1	10000	4001～10000	-	-	1個
10.01～20.00	57	-	スチール	15	8.2	2000	1001～2000	4.4×10^-4	1(片側)	1個
20.01～50.00	-	-	-	30	0.1	10000	4001～10000	9.75×10^-5	-	1個
20.01～50.00	88	34	スチール	30	0.1	10000	4001～10000	2.20×10^-4	-	1個
20.01～50.00	88	62	スチール	30	0.1	10000	4001～10000	5.74×10^-4	-	1個
20.01～50.00	-	-	-	30	0.1	10000	4001～10000	-	-	1個
20.01～50.00	88	-	スチール	30	8.2	2000	1001～2000	1.6×10^-3	1(片側)	1個
50.01～100.00	-	-	-	60	0.1	8000	4001～10000	2.30×10^-4	-	1個
50.01～100.00	100	36.5	スチール	60	0.1	8000	4001～10000	4.83×10^-4	-	1個
50.01～100.00	100	66.5	スチール	60	0.1	8000	4001～10000	1.19×10^-3	-	1個
50.01～100.00	-	-	-	60	0.1	8000	4001～10000	-	-	1個
50.01～100.00	100	-	スチール	60	8.2	2000	1001～2000	3.1×10^-3	1(片側)	1個
100～500未満	-	-	-	120	0.1	7000	4001～10000	6.63×10^-4	-	1個
100～500未満	125	43	スチール	120	0.1	7000	4001～10000	1.49×10^-3	-	1個
100～500未満	125	85	スチール	120	0.1	7000	4001～10000	3.49×10^-3	-	1個
100～500未満	-	-	-	120	0.1	7000	4001～10000	-	-	1個
100～500未満	125	-	スチール	120	8.1	2000	1001～2000	8.6×10^-3	1(片側)	1個
100～500未満	-	-	-	240	0.1	6000	4001～10000	1.56×10^-3	-	1個
100～500未満	155	55	スチール	240	0.1	6000	4001～10000	3.49×10^-3	-	1個
100～500未満	155	105	スチール	240	0.1	6000	4001～10000	9.20×10^-3	-	1個
100～500未満	-	-	-	240	0.1	6000	4001～10000	-	-	1個
100～500未満	155	-	スチール	240	7.9	2000	1001～2000	2.1×10^-3	1(片側)	1個
100～500未満	-	-	-	370	0.1	5000	4001～10000	2.77×10^-3	-	1個
100～500未満	175	61	スチール	370	0.1	5000	4001～10000	7.07×10^-3	-	1個
100～500未満	175	117	スチール	370	0.1	5000	4001～10000	1.83×10^-2	-	1個
100～500未満	-	-	-	370	0.1	5000	4001～10000	-	-	1個
100～500未満	175	-	スチール	370	7.8	2000	1001～2000	4.2×10^-2	1(片側)	1個

通常単価(税別) (税込単価)	通常出荷日

7,466円 ( 8,213円 )	12日目
8,663円 ( 9,529円 )	12日目
10,970円 ( 12,067円 )	13日目
7,696円 ( 8,466円 )	12日目
23,288円 ( 25,617円 )	48日目
8,454円 ( 9,299円 )	12日目
9,887円 ( 10,876円 )	12日目
14,199円 ( 15,619円 )	13日目
8,173円 ( 8,990円 )	12日目
28,287円 ( 31,116円 )	48日目
10,354円 ( 11,389円 )	12日目
11,370円 ( 12,507円 )	13日目
18,032円 ( 19,835円 )	13日目
9,974円 ( 10,971円 )	12日目
34,522円 ( 37,974円 )	48日目
10,707円 ( 11,778円 )	13日目
14,065円 ( 15,472円 )	13日目
22,737円20,463円 ( 22,509円 )	13日目
11,362円 ( 12,498円 )	13日目
45,762円 ( 50,338円 )	48日目
13,843円 ( 15,227円 )	13日目
18,394円16,922円 ( 18,614円 )	13日目
35,627円32,064円 ( 35,270円 )	13日目
14,236円 ( 15,660円 )	13日目
66,102円 ( 72,712円 )	48日目
15,466円 ( 17,013円 )	13日目
24,016円21,614円 ( 23,775円 )	13日目
46,868円42,181円 ( 46,399円 )	13日目
19,024円17,121円 ( 18,833円 )	13日目
91,510円 ( 100,661円 )	48日目

詳細情報

基本情報

基本情報

緩衝材に高品質のナイロン樹脂を採用した大型特殊カップリング。
【特長】
・ねじり方向に硬く、こじり・軸方向には優れたフレキシブル性を持っている。
・振動・衝撃を吸収しつつ正確な動力伝達を実現。
・軸方向用ボルトを取り外すことにより、動力は完全に切り離される。
・タイプOGの場合は、機械の移動なしでドロップアウトできる。
・等速回転で、バックラッシがない。軸方向に短く、スペースをとらない。
・エレメント（緩衝材）と円筒ハブ、フランジハブ、エレメント固定用のボルトから構成される単純な構造。
・高剛性・高強度。全長指定可能。2種類のハブ。保守もほとんど不要。
【用途】
・工作機械、印刷機械、コンプレッサ。
