三木プーリ

センタフレックス（原動機用ゴム・樹脂カップリング）CF-Aモデル

Name: センタフレックス （原動機用ゴム・樹脂カップリング）CF-Aモデル
Brand: 三木プーリ
SKU: 221000012121
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 11,049円～27,642円

税込単価: 12,154円～30,406円

弾性に富んだゴムによって動力を伝達する大型特殊カップリング。【特長】・振動・衝...

詳細情報を確認する

特徴
高耐久性 / バックラッシ0 / 振動吸収 / 軸穴未加工品
用途
標準
使用温度範囲 (℃)
-30::95
緩衝部材質
二トリルゴム

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

CF-A（O0）/CF-A（O1）/CF-A（O2）

（S0・S1・S2）タイプ外形図

（OG）タイプ外形図

（OZ）タイプ外形図

製品仕様

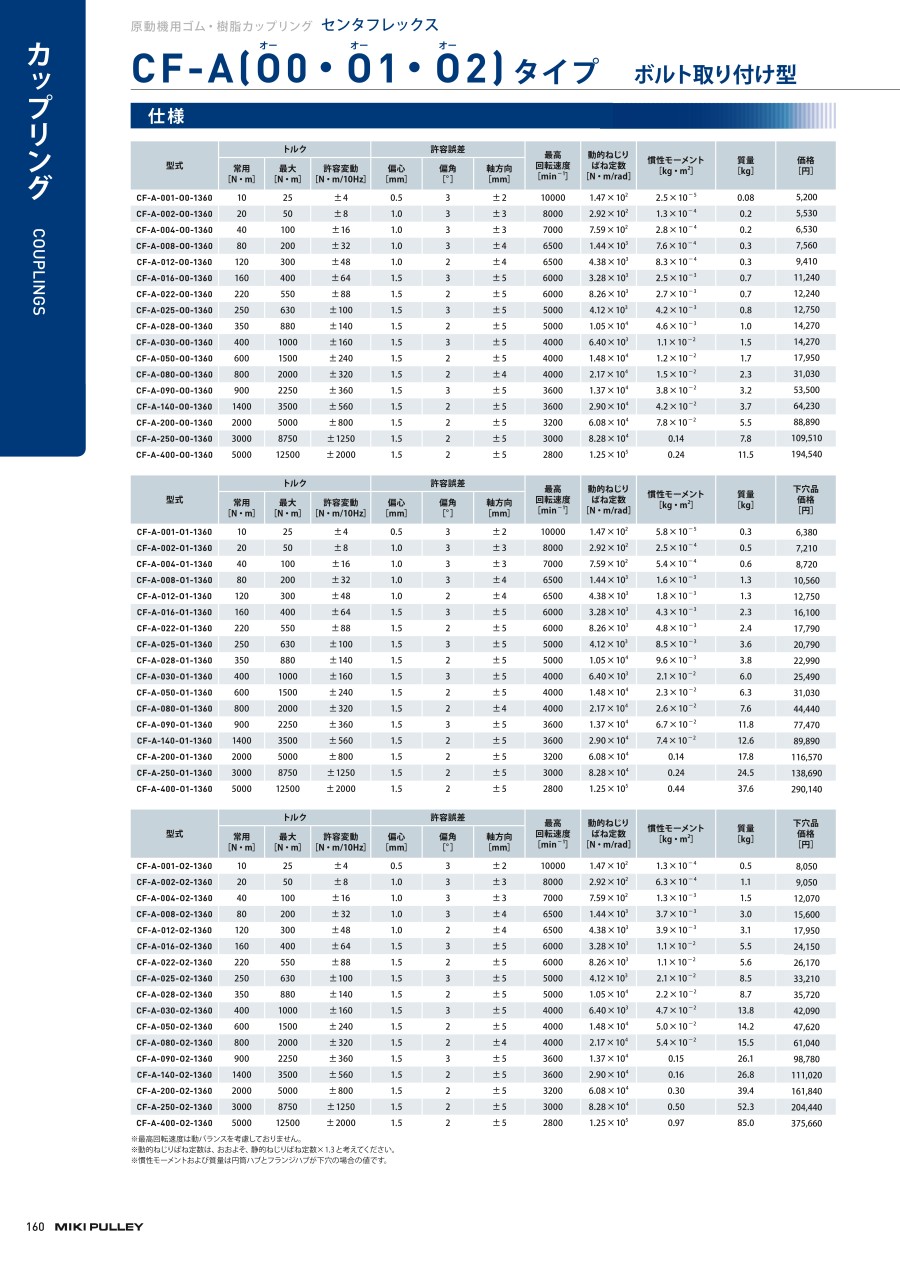

（O0・O1・O2）タイプ仕様表

型番	トルク			許容誤差			最高回転速度［min^-1］	動的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
型番	常用［N・m］	最大［N・m］	許容変動［N・m/10Hz］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	動的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
CF-A-001-O0-1360	10	25	±4	0.5	3	±2	10000	1.47×10²	2.5×10^-5	0.08
CF-A-002-O0-1360	20	50	±8	1.0	3	±3	8000	2.92×10²	1.3×10^-4	0.2
CF-A-004-O0-1360	40	100	±16	1.0	3	±3	7000	7.59×10²	2.8×10^-4	0.2
CF-A-008-O0-1360	80	200	±32	1.0	3	±4	6500	1.44×10³	7.6×10^-4	0.3
CF-A-012-O0-1360	120	300	±48	1.0	2	±4	6500	4.38×10³	8.3×10^-4	0.3
CF-A-016-O0-1360	160	400	±64	1.5	3	±5	6000	3.28×10³	2.5×10^-3	0.7
CF-A-022-O0-1360	220	550	±88	1.5	2	±5	6000	8.26×10³	2.7×10^-3	0.7
CF-A-025-O0-1360	250	630	±100	1.5	3	±5	5000	4.12×10³	4.2×10^-3	0.8
CF-A-028-O0-1360	350	880	±140	1.5	2	±5	5000	1.05×10⁴	4.6×10^-3	1.0
CF-A-030-O0-1360	400	1000	±160	1.5	3	±5	4000	6.40×10³	1.1×10^-2	1.5
CF-A-050-O0-1360	600	1500	±240	1.5	2	±5	4000	1.48×10⁴	1.2×10^-2	1.7
CF-A-080-O0-1360	800	2000	±320	1.5	2	±4	4000	2.17×10⁴	1.5×10^-2	2.3
CF-A-090-O0-1360	900	2250	±360	1.5	3	±5	3600	1.37×10⁴	3.8×10^-2	3.2
CF-A-140-O0-1360	1400	3500	±560	1.5	2	±5	3600	2.90×10⁴	4.2×10^-2	3.7
CF-A-200-O0-1360	2000	5000	±800	1.5	2	±5	3200	6.08×10⁴	7.8×10^-2	5.5
CF-A-250-O0-1360	3000	8750	±1250	1.5	2	±5	3000	8.28×10⁴	0.14	7.8
CF-A-400-O0-1360	5000	12500	±2000	1.5	2	±5	2800	1.25×10⁵	0.24	11.5
CF-A-001-O1-1360	10	25	±4	0.5	3	±2	10000	1.47×10²	5.8×10^-5	0.3
CF-A-002-O1-1360	20	50	±8	1.0	3	±3	8000	2.92×10²	2.5×10^-4	0.5
CF-A-004-O1-1360	40	100	±16	1.0	3	±3	7000	7.59×10²	5.4×10^-4	0.6
CF-A-008-O1-1361	80	200	±32	1.0	3	±4	6500	1.44×10³	1.6 ×10^-3	1.3
CF-A-012-O1-1360	120	300	±48	1.0	2	±4	6500	4.38×10³	1.8 ×10^-3	1.3
CF-A-016-O1-1360	160	400	±64	1.5	3	±5	6000	3.28×10³	4.3×10^-3	2.3
CF-A-022-O1-1360	220	550	±88	1.5	2	±5	6000	8.26×10³	4.8×10^-3	2.4
CF-A-025-O1-1360	250	630	±100	1.5	3	±5	5000	4.12×10³	8.5×10^-3	3.6
CF-A-028-O1-1360	350	880	±140	1.5	2	±5	5000	1.05×10⁴	9.6×10^-3	3.8
CF-A-030-O1-1360	400	1000	±160	1.5	3	±5	4000	6.40×10³	2.1×10^-2	6.0
CF-A-050-O1-1360	600	1500	±240	1.5	2	±5	4000	1.48×10⁴	2.3×10^-2	6.3
CF-A-080-O1-1360	800	2000	±320	1.5	2	±4	4000	2.17×10⁴	2.6×10^-2	7.6
CF-A-090-O1-1360	900	2250	±360	1.5	3	±5	3600	1.37×10⁴	6.7×10^-2	11.8
CF-A-140-O1-1360	1400	3500	±560	1.5	2	±5	3600	2.90×10⁴	7.4×10^-2	12.6
CF-A-200-O1-1360	2000	5000	±800	1.5	2	±5	3200	6.08×10⁴	0.14	17.8
CF-A-250-O1-1360	3000	8750	±1250	1.5	2	±5	3000	8.28×10⁴	0.24	24.5
CF-A-400-O1-1360	5000	12500	±2000	1.5	2	±5	2800	1.25×10⁵	0.44	37.6
CF-A-001-O2-1360	10	25	±4	0.5	3	±2	10000	1.47×10²	1.3×10^-4	0.5
CF-A-002-O2-1360	20	50	±8	1.0	3	±3	8000	2.92×10²	6.3×10^-4	1.1
CF-A-004-O2-1360	40	100	±16	1.0	3	±3	7000	7.59×10²	1.3×10^-3	1.5
CF-A-008-O2-1361	80	200	±32	1.0	3	±4	6500	1.44×10³	3.7×10^-3	3.0
CF-A-012-O2-1360	120	300	±48	1.0	2	±4	6500	4.38×10³	3.9×10^-3	3.1
CF-A-016-O2-1360	160	400	±64	1.5	3	±5	6000	3.28×10³	1.1×10^-2	5.5
CF-A-022-O2-1360	220	550	±88	1.5	2	±5	6000	8.26×10³	1.1×10^-2	5.6
CF-A-025-O2-1360	250	630	±100	1.5	3	±5	5000	4.12×10³	2.1×10^-2	8.5
CF-A-028-O2-1360	350	880	±140	1.5	2	±5	5000	1.05×10⁴	2.2×10^-2	8.7
CF-A-030-O2-1360	400	1000	±160	1.5	3	±5	4000	6.40×10³	4.7×10^-2	13.8
CF-A-050-O2-1360	600	1500	±240	1.5	2	±5	4000	1.48×10⁴	5.0×10^-2	14.2
CF-A-080-O2-1360	800	2000	±320	1.5	2	±4	4000	2.17×10⁴	5.4×10^-2	15.5
CF-A-090-O2-1360	900	2250	±360	1.5	3	±5	3600	1.37×10⁴	0.15	26.1
CF-A-140-O2-1360	1400	3500	±560	1.5	2	±5	3600	2.90×10⁴	0.16	26.8
CF-A-200-O2-1360	2000	5000	±800	1.5	2	±5	3200	6.08×10⁴	0.30	39.4
CF-A-250-O2-1360	3000	8750	±1250	1.5	2	±5	3000	8.28×10⁴	0.50	52.3
CF-A-400-O2-1360	5000	12500	±2000	1.5	2	±5	2800	1.25×10⁵	0.97	85.0

※最高回転速度は動バランスを考慮しておりません。
※動的ねじりばね定数は、おおよそ、静的ねじりばね定数×1.3と考えてください。
※慣性モーメントおよび質量は円筒ハブとフランジハブが下穴の場合の値です。

（S0・S1・S2）タイプ仕様表

型番	トルク			許容誤差			最高回転速度［min^-1］	動的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
型番	常用［N・m］	最大［N・m］	許容変動［N・m/10Hz］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	動的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
CF-A-001-S0-1360	10	25	±4	0.5	3	±2	10000	1.47×10²	1.9 ×10^-5	0.07
CF-A-002-S0-1360	20	50	±8	1.0	3	±3	8000	2.92×10²	1.2×10^-4	0.1
CF-A-004-S0-1360	40	100	±16	1.0	3	±3	7000	7.59×10²	2.6×10^-4	0.2
CF-A-008-S0-1360	80	200	±32	1.0	3	±4	6500	1.44×10³	7.2×10^-4	0.3
CF-A-012-S0-1360	120	300	±48	1.0	2	±4	6500	4.38×10³	7.6×10^-4	0.3
CF-A-016-S0-1360	160	400	±64	1.5	3	±5	6000	3.28×10³	2.4×10^-3	0.6
CF-A-022-S0-1360	220	550	±88	1.5	2	±5	6000	8.26×10³	2.6×10^-3	0.7
CF-A-025-S0-1360	250	630	±100	1.5	3	±5	5000	4.12×10³	4.0×10^-3	0.8
CF-A-028-S0-1360	350	880	±140	1.5	2	±5	5000	1.05×10⁴	4.3×10^-3	0.9
CF-A-030-S0-1360	400	1000	±160	1.5	3	±5	4000	6.40×10³	1.0×10^-2	1.4
CF-A-050-S0-1360	600	1500	±240	1.5	2	±5	4000	1.48×10⁴	1.1×10^-2	1.7
CF-A-080-S0-1360	800	2000	±320	1.5	2	±4	4000	2.17×10⁴	1.5×10^-2	2.3
CF-A-090-S0-1360	900	2250	±360	1.5	3	±5	3600	1.37×10⁴	3.6×10^-2	3.1
CF-A-140-S0-1360	1400	3500	±560	1.5	2	±5	3600	2.90×10⁴	3.8×10^-2	3.4
CF-A-200-S0-1360	2000	5000	±800	1.5	2	±5	3200	6.08×10⁴	7.5×10^-2	5.3
CF-A-250-S0-1360	3000	8750	±1250	1.5	2	±5	3000	8.28×10⁴	0.14	7.0
CF-A-400-S0-1360	5000	12500	±2000	1.5	2	±5	2800	1.25×10⁵	0.22	10.7
CF-A-001-S1-1360	10	25	±4	0.5	3	±2	10000	1.47×10²	6.0×10^-5	0.3
CF-A-002-S1-1360	20	50	±8	1.0	3	±3	8000	2.92×10²	2.8×10^-4	0.5
CF-A-004-S1-1360	40	100	±16	1.0	3	±3	7000	7.59×10²	5.8×10^-4	0.7
CF-A-008-S1-1360	80	200	±32	1.0	3	±4	6500	1.44×10³	1.8×10^-3	1.4
CF-A-012-S1-1360	120	300	±48	1.0	2	±4	6500	4.38×10³	2.0×10^-3	1.4
CF-A-016-S1-1360	160	400	±64	1.5	3	±5	6000	3.28×10³	4.7×10^-3	2.5
CF-A-022-S1-1360	220	550	±88	1.5	2	±5	6000	8.26×10³	5.4×10^-3	2.6
CF-A-025-S1-1360	250	630	±100	1.5	3	±5	5000	4.12×10³	9.2×10^-3	3.8
CF-A-028-S1-1360	350	880	±140	1.5	2	±5	5000	1.05×10⁴	1.1×10^-3	4.0
CF-A-030-S1-1360	400	1000	±160	1.5	3	±5	4000	6.40×10³	2.2×10^-2	6.3
CF-A-050-S1-1360	600	1500	±240	1.5	2	±5	4000	1.48×10⁴	2.5×10^-2	6.8
CF-A-080-S1-1360	800	2000	±320	1.5	2	±4	4000	2.17×10⁴	2.9×10^-2	8.1
CF-A-090-S1-1360	900	2250	±360	1.5	3	±5	3600	1.37×10⁴	7.1×10^-2	12.4
CF-A-140-S1-1360	1400	3500	±560	1.5	2	±5	3600	2.90×10⁴	7.9×10^-2	13.3
CF-A-200-S1-1360	2000	5000	±800	1.5	2	±5	3200	6.08×10⁴	0.15	18.5
CF-A-250-S1-1360	3000	8750	±1250	1.5	2	±5	3000	8.28×10⁴	0.25	24.5
CF-A-400-S1-1360	5000	12500	±2000	1.5	2	±5	2800	1.25×10⁵	0.49	39.5
CF-A-001-S2-1360	10	25	±4	0.5	3	±2	10000	1.47×10²	1.4×10^-4	0.5
CF-A-002-S2-1360	20	50	±8	1.0	3	±3	8000	2.92×10²	6.6×10^-4	1.1
CF-A-004-S2-1360	40	100	±16	1.0	3	±3	7000	7.59×10²	1.4×10^-3	1.5
CF-A-008-S2-1360	80	200	±32	1.0	3	±4	6500	1.44×10³	3.9×10^-3	3.1
CF-A-012-S2-1360	120	300	±48	1.0	2	±4	6500	4.38×10³	4.1×10^-3	3.2
CF-A-016-S2-1360	160	400	±64	1.5	3	±5	6000	3.28×10³	1.1×10^-2	5.6
CF-A-022-S2-1360	220	550	±88	1.5	2	±5	6000	8.26×10³	1.2×10^-2	5.8
CF-A-025-S2-1360	250	630	±100	1.5	3	±5	5000	4.12×10³	2.2×10^-2	8.7
CF-A-028-S2-1360	350	880	±140	1.5	2	±5	5000	1.05×10⁴	2.3×10^-2	8.9
CF-A-030-S2-1360	400	1000	±160	1.5	3	±5	4000	6.40×10³	4.9×10^-2	14.2
CF-A-050-S2-1360	600	1500	±240	1.5	2	±5	4000	1.48×10⁴	5.2×10^-2	14.6
CF-A-080-S2-1360	800	2000	±320	1.5	2	±4	4000	2.17×10⁴	5.6×10^-2	16.0
CF-A-090-S2-1360	900	2250	±360	1.5	3	±5	3600	1.37×10⁴	0.16	26.6
CF-A-140-S2-1360	1400	3500	±560	1.5	2	±5	3600	2.90×10⁴	0.17	27.5
CF-A-200-S2-1360	2000	5000	±800	1.5	2	±5	3200	6.08×10⁴	0.32	40.1
CF-A-250-S2-1360	3000	8750	±1250	1.5	2	±5	3000	8.28×10⁴	0.50	52.3
CF-A-400-S2-1360	5000	12500	±2000	1.5	2	±5	2800	1.25×10⁵	1.00	86.9

※最高回転速度は動バランスを考慮しておりません。
※動的ねじりばね定数は、おおよそ、静的ねじりばね定数×1.3と考えてください。
※慣性モーメント・質量および価格は、円筒ハブとフランジハブが下穴の場合の値です。

（OG）タイプ仕様表

型番	トルク			許容誤差			最高回転速度［min^-1］	動的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
型番	常用［N・m］	最大［N・m］	許容変動［N・m/10Hz］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	動的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
CF-A-001-OG-1360	10	25	±4	24.8	3	±2	1000	7.35 ×10¹	3.5×10^-4	1.4
CF-A-002-OG-1360	20	50	±8	24.7	3	±3	1000	1.46 × 10²	1.5×10^-3	2.5
CF-A-004-OG-1360	40	100	±16	24.5	3	±3	1000	3.80 × 10²	2.9×10^-3	3.3
CF-A-008-OG-1360	80	200	±32	24.3	3	±4	1000	7.20×10²	8.0×10^-3	6.2
CF-A-012-OG-1360	120	300	±48	16.2	2	±4	1000	2.19 × 10³	8.4×10^-3	6.4
CF-A-016-OG-1360	160	400	±64	23.7	3	±5	1000	1.64× 10³	2.1×10^-2	10.6
CF-A-022-OG-1360	220	550	±88	15.8	2	±5	1000	4.13 ×10³	2.3×10^-2	11.0
CF-A-025-OG-1360	250	630	±100	23.5	3	±5	1000	2.06 × 10³	4.2×10^-2	15.9
CF-A-028-OG-1360	350	880	±140	15.6	2	±5	1000	0.53 ×10⁴	4.4×10^-2	16.5
CF-A-030-OG-1360	400	1000	±160	22.7	3	±5	1000	3.20 ×10³	9.6×10^-2	25.8
CF-A-050-OG-1360	600	1500	±240	15.2	2	±5	1000	7.40 ×10³	0.10	26.6
CF-A-080-OG-1360	800	2000	±320	15.1	2	±4	1000	1.09 × 10⁴	0.11	28.7
CF-A-090-OG-1360	900	2250	±360	22.1	3	±5	1000	6.85 ×10³	0.30	47.8
CF-A-140-OG-1360	1400	3500	±560	14.7	2	±5	1000	1.45× 10⁴	0.31	49.3
CF-A-200-OG-1360	2000	5000	±800	14.4	2	±5	1000	3.04 ×10⁴	0.55	74.3
CF-A-250-OG-1360	3000	8750	±1250	14.2	2	±5	1000	4.14 ×10⁴	0.99	97.7
CF-A-400-OG-1360	5000	12500	±2000	13.4	2	±5	1000	6.25 × 10⁴	1.77	164.6

※上表の値は、フランジハブが下穴でL＝500 の場合の値です。（価格はL＝ 600mm まで同額です。）
※最高回転速度は動バランスを考慮しておりません。
※動的ねじりばね定数は、おおよそ、静的ねじりばね定数×1.3と考えてください。

（OZ）タイプ仕様表

型番	トルク			許容誤差			最高回転速度［min^-1］	動的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
型番	常用［N・m］	最大［N・m］	許容変動［N・m/10Hz］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	動的ねじりばね定数［N・m/rad］	慣性モーメント［kg・m²］	質量［kg］
CF-A-001-OZ-1360	10	25	±4	8.1	1	±2	10000	7.35 ×10¹	4.3×10^-4	1.6
CF-A-002-OZ-1360	20	50	±8	8.1	1	±3	8000	1.46 × 10²	2.0×10^-3	3.1
CF-A-004-OZ-1360	40	100	±16	8.0	1	±3	7000	3.80 × 10²	3.6×10^-3	4.0
CF-A-008-OZ-1360	80	200	±32	7.8	1	±4	6500	7.20×10²	1.1×10^-2	7.7
CF-A-012-OZ-1360	120	300	±48	7.8	1	±4	6500	2.19 × 10³	1.1×10^-2	7.8
CF-A-016-OZ-1360	160	400	±64	7.5	1	±5	6000	1.64× 10³	2.9×10^-2	13.1
CF-A-022-OZ-1360	220	550	±88	7.5	1	±5	6000	4.13 ×10³	3.0×10^-2	13.4
CF-A-025-OZ-1360	250	630	±100	7.5	1	±5	5000	2.06 × 10³	5.4×10^-2	19.1
CF-A-028-OZ-1360	350	880	±140	7.5	1	±5	5000	0.53 ×10⁴	5.7×10^-2	19.6
CF-A-030-OZ-1360	400	1000	±160	7.2	1	±5	4000	3.20 ×10³	0.12	30.2
CF-A-050-OZ-1360	600	1500	±240	7.2	1	±5	4000	7.40 ×10³	0.12	30.9
CF-A-080-OZ-1360	800	2000	±320	7.2	1	±4	4000	1.09 × 10⁴	0.13	33.0
CF-A-090-OZ-1360	900	2250	±360	7.0	1	±5	3600	6.85 ×10³	0.37	55.3
CF-A-140-OZ-1360	1400	3500	±560	7.0	1	±5	3600	1.45× 10⁴	0.38	56.7
CF-A-200-OZ-1360	2000	5000	±800	6.7	1	±5	3200	3.04 ×10⁴	0.74	91.3
CF-A-250-OZ-1360	3000	8750	±1250	6.6	1	±5	3000	4.14 ×10⁴	1.19	111.9
CF-A-400-OZ-1360	5000	12500	±2000	6.2	1	±5	2800	6.25 × 10⁴	2.47	190.0

規格表

（O0・O1・O2）タイプ規格表

型番	d1			d2			D1	D2	D3	N1	N2	L1	L2
型番	下穴	最小	最大	下穴	最小	最大	D1	D2	D3	N1	N2	L1	L2
CF-A-001	8	9	19	8	9	22	57	56	56	30	36	32	24
CF-A-002	10	11	28	9	10	30	86	85	85	40	45	30	28
CF-A-004	12	14	30	11	12	36	100	97	100	45	55	34	30
CF-A-008	12	14	38	15	16	46	122	120	120	60	70	40	42
CF-A-012	12	14	38	15	16	46	122	120	120	60	70	40	42
CF-A-016	15	16	48	19	20	56	150	150	150	70	85	52	50
CF-A-022	15	16	48	19	20	56	150	150	150	70	85	52	50
CF-A-025	15	16	55	19	20	65	170	170	170	85	100	58	56
CF-A-028	15	16	55	19	20	65	170	170	170	85	100	58	56
CF-A-030	20	22	65	28	30	80	200	200	200	100	120	68	66
CF-A-050	20	22	65	28	30	80	200	200	200	100	120	68	66
CF-A-080	20	22	65	28	30	80	205	205	200	100	120	80	66
CF-A-090	30	32	85	30	32	95	260	260	260	125	140	84	80
CF-A-140	30	32	85	30	32	95	260	260	260	125	140	84	80
CF-A-200	35	38	105	35	38	110	300	300	300	145	160	94	90
CF-A-250	40	42	115	40	42	120	340	340	340	160	180	100	100
CF-A-400	40	42	115	40	42	130	370	370	370	170	200	125	125
型番	L3	A	B	C	E	G1	G2	O	P	S	TK	M1	M2
型番	L3	A	B	C	E	G1	G2	O	P	S	TK	M1	M2
CF-A-001	58	24	7	34	22	11	-	5	18	2	44	2-M6	2-M6
CF-A-002	62	24	8	34	20	10	-	14	12	4	68	2-M8	2-M8
CF-A-004	68	28	8	38	24	12	-	18.3	17	4	80	3-M8	3-M8
CF-A-008	86	32	10	44	28	14	-	20.5	20.5	4	100	3-M10	3-M10
CF-A-012	86	32	10	44	28	14	-	20.5	20.5	4	100	4-M10	4-M10
CF-A-016	108	42	12	58	36	18	-	25	23.5	6	125	3-M12	3-M12
CF-A-022	108	42	12	58	36	18	-	25	23.5	6	125	4-M12	4-M12
CF-A-025	120	46	14	64	40	20	-	26	26	6	140	3-M14	3-M14
CF-A-028	120	46	14	64	40	20	-	26	26	6	140	4-M14	4-M14
CF-A-030	142	58	16	76	50	25	-	33	34.5	8	165	3-M16	3-M16
CF-A-050	142	58	16	76	50	25	-	33	34.5	8	165	4-M16	4-M16
CF-A-080	150	65	16	84	61	30.5	-	33	34.5	4	165	4-M16	4-M16
CF-A-090	172	70	19	92	62	31	-	46	45	8	215	3-M20	3-M20
CF-A-140	172	70	19	92	62	31	-	46	45	8	215	4-M20	4-M20
CF-A-200	192	80	19	102	72	36	-	46	45	8	250	4-M20	4-M20
CF-A-250	208	85	19	108	77	22.5	32	60	60	8	280	4-M20	8-M20
CF-A-400	260	105	29	135	95	28.5	38	70.5	67	10	300	4-M24	8-M20

※下穴はキリ穴となります。d1・d2 の最小は、弊社標準穴加工規格の最小穴径を示しており、最大は加工可能な最大穴径を示しています。
※上表の値はゴム体組み立て時の寸法となりますので、ゴム体組み立て前のN1、TK、D1、D2 寸法は上表の値と異なります。
※ TK 寸法はフランジハブまたは相手取り付け部のボルト取り付けピッチ径となります。
※ボルトM1・M2 の呼びは数量- ねじの呼びです。
※ CF-A-400 で六角穴付きボルトを使用される際には、特殊平座金が必要となります。

（S0・S1・S2）タイプ規格表

型番	d1			d2			D1	D2	D3	N1	N2	L1	L2
型番	下穴	最小	最大	下穴	最小	最大	D1	D2	D3	N1	N2	L1	L2
CF-A-001	8	9	19	8	9	22	57	56	56	30	36	32	24
CF-A-002	10	11	28	9	10	30	86	85	85	40	45	30	28
CF-A-004	12	14	30	11	12	36	100	97	100	45	55	34	30
CF-A-008	12	14	38	15	16	46	122	120	120	60	70	40	42
CF-A-012	12	14	38	15	16	46	122	120	120	60	70	40	42
CF-A-016	15	16	48	19	20	56	150	150	150	70	85	52	50
CF-A-022	15	16	48	19	20	56	150	150	150	70	85	52	50
CF-A-025	15	16	55	19	20	65	170	170	170	85	100	58	56
CF-A-028	15	16	55	19	20	65	170	170	170	85	100	58	56
CF-A-030	20	22	65	28	30	80	200	200	200	100	120	68	66
CF-A-050	20	22	65	28	30	80	200	200	200	100	120	68	66
CF-A-080	20	22	65	28	30	80	205	205	200	100	120	80	66
CF-A-090	30	32	85	30	32	95	260	260	260	125	140	84	80
CF-A-140	30	32	85	30	32	95	260	260	260	125	140	84	80
CF-A-200	35	38	105	35	38	110	300	300	300	145	160	94	90
CF-A-250	40	42	115	40	42	120	340	340	340	160	180	100	100
CF-A-400	40	42	115	40	42	130	370	370	370	170	200	125	125
型番	L3	A	B	C	E	G1	G2	O	S	TS	TK	M1	M2
型番	L3	A	B	C	E	G1	G2	O	S	TS	TK	M1	M2
CF-A-001	58	24	7	34	22	11	-	5	2	10	44	2-M6	2-M6
CF-A-002	62	24	8	34	20	10	-	14	4	14	68	2-M8	2-M8
CF-A-004	68	28	8	38	24	12	-	18.3	4	14	80	3-M8	3-M8
CF-A-008	86	32	10	4	28	14	-	20.5	4	17	100	3-M10	3-M10
CF-A-012	86	32	10	44	28	14	-	20.5	4	17	100	4-M10	4-M10
CF-A-016	108	42	12	58	36	18	-	25	6	19	125	3-M12	3-M12
CF-A-022	108	42	12	58	36	18	-	25	6	19	125	4-M12	4-M12
CF-A-025	120	46	14	64	40	20	-	26	6	22	140	3-M14	3-M14
CF-A-028	120	46	14	64	40	20	-	26	6	22	140	4-M14	4-M14
CF-A-030	142	58	16	76	50	25	-	33	8	25	165	3-M16	3-M16
CF-A-050	142	58	16	76	50	25	-	33	8	25	165	4-M16	4-M16
CF-A-080	150	65	16	84	61	30.5	-	33	4	25	165	4-M16	4-M16
CF-A-090	172	70	19	92	62	31	-	46	8	32	215	3-M20	3-M20
CF-A-140	172	70	19	92	62	31	-	46	8	32	215	4-M20	4-M20
CF-A-200	192	80	19	102	72	36	-	46	8	32	250	4-M20	4-M20
CF-A-250	208	85	19	108	77	22.5	32	60	8	32	280	4-M20	8-M20
CF-A-400	260	105	29	135	95	28.5	38	70.5	10	45	300	4-M24	8-M20

※下穴はキリ穴となります。d1・d2 の最小は、弊社標準穴加工規格の最小穴径を示しており、最大は加工可能な最大穴径を示しています。
※上表の値はゴム体組み立て時の寸法となりますので、ゴム体組み立て前のN1、TK、D1、D2 寸法は上表の値と異なります。
※ TK 寸法はフランジハブまたは相手取り付け部のボルト取り付けピッチ径となりますが、取り付けを容易にするために変更することが可能ですのでお問い合わせください。
※ TS 寸法はH8 栓ゲージ基準寸法となります。ただし、サイズ001は0～+0.15、サイズ002、004 は0～+0.1の公差となります。
※ボルトM1・M2 の呼びは数量- ねじの呼びです。
※ CF-A-400 で六角穴付きボルトを使用される際には、特殊平座金が必要となります。

（OG）タイプ規格表

型番	d2			D3	N2	L2	A	B
型番	下穴	最小	最大	D3	N2	L2	A	B
CF-A-001-OG-1360	8	9	22	56	36	24	24	7
CF-A-002-OG-1360	9	10	30	85	45	28	24	8
CF-A-004-OG-1360	11	12	36	100	55	30	28	8
CF-A-008-OG-1360	15	16	46	120	70	42	32	10
CF-A-012-OG-1360	15	16	46	120	70	42	32	10
CF-A-016-OG-1360	19	20	56	150	85	50	42	12
CF-A-022-OG-1360	19	20	56	150	85	50	42	12
CF-A-025-OG-1360	19	20	65	170	100	56	46	14
CF-A-028-OG-1360	19	20	65	170	100	56	46	14
CF-A-030-OG-1360	28	30	80	200	120	66	58	16
CF-A-050-OG-1360	28	30	80	200	120	66	58	16
CF-A-080-OG-1360	28	30	80	205	120	66	65	16
CF-A-090-OG-1360	30	32	95	260	140	80	70	19
CF-A-140-OG-1360	30	32	95	260	140	80	70	19
CF-A-200-OG-1360	35	38	110	300	160	90	80	19
CF-A-250-OG-1360	40	42	120	340	180	100	85	19
CF-A-400-OG-1360	40	42	130	370	200	125	105	29
型番	R	E	G1	G2	S	TK	M1	M2
型番	R	E	G1	G2	S	TK	M1	M2
CF-A-001-OG-1360	30	22	11	-	2	44	2-M6	2-M6
CF-A-002-OG-1360	40	20	10	-	4	68	2-M8	2-M8
CF-A-004-OG-1360	45	24	12	-	4	80	3-M8	3-M8
CF-A-008-OG-1360	60	28	14	-	4	100	3-M10	3-M10
CF-A-012-OG-1360	60	28	14	-	4	100	4-M10	4-M10
CF-A-016-OG-1360	70	36	18	-	6	125	3-M12	3-M12
CF-A-022-OG-1360	70	36	18	-	6	125	4-M12	4-M12
CF-A-025-OG-1360	85	40	20	-	6	140	3-M14	3-M14
CF-A-028-OG-1360	85	40	20	-	6	140	4-M14	4-M14
CF-A-030-OG-1360	100	50	25	-	8	165	3-M16	3-M16
CF-A-050-OG-1360	100	50	25	-	8	165	4-M16	4-M16
CF-A-080-OG-1360	100	61	30.5	-	4	165	4-M16	4-M16
CF-A-090-OG-1360	125	62	31	-	8	215	3-M20	3-M20
CF-A-140-OG-1360	125	62	31	-	8	215	4-M20	4-M20
CF-A-200-OG-1360	145	72	36	-	8	250	4-M20	4-M20
CF-A-250-OG-1360	160	77	22.5	32	8	280	4-M20	8-M20
CF-A-400-OG-1360	170	95	28.5	38	10	300	4-M24	8-M20

※下穴はキリ穴となります。d2 の最小は、弊社標準穴加工規格の最小穴径を示しており、最大は加工可能な最大穴径を示しています。
※ボルトM1・M2 の呼びは数量- ねじの呼びで、数量は片側分の数量です。
※ L寸法は、標準長さ1000mm 以下とします。また、最小L寸法は、M1のボルトが取り付けられるスペースが必要となります。

（OZ）タイプ規格表

型番	d2			D3	N2	L2	A	B	H	R
型番	下穴	最小	最大	D3	N2	L2	A	B	H	R
CF-A-001-OZ-1360	8	9	22	56	36	24	24	7	5	30
CF-A-002-OZ-1360	9	10	30	85	45	28	24	8	5	40
CF-A-004-OZ-1360	11	12	36	100	55	30	28	8	5	45
CF-A-008-OZ-1360	15	16	46	120	70	42	32	10	10	60
CF-A-012-OZ-1360	15	16	46	120	70	42	32	10	10	60
CF-A-016-OZ-1360	19	20	56	150	85	50	42	12	10	70
CF-A-022-OZ-1360	19	20	56	150	85	50	42	12	10	70
CF-A-025-OZ-1360	19	20	65	170	100	56	46	14	10	85
CF-A-028-OZ-1360	19	20	65	170	100	56	46	14	10	85
CF-A-030-OZ-1360	28	30	80	200	120	66	58	16	10	100
CF-A-050-OZ-1360	28	30	80	200	120	66	58	16	10	100
CF-A-080-OZ-1360	28	30	80	205	120	66	65	16	10	100
CF-A-090-OZ-1360	30	32	95	260	140	80	70	19	10	125
CF-A-140-OZ-1360	30	32	95	260	140	80	70	19	10	125
CF-A-200-OZ-1360	35	38	110	300	160	90	80	19	15	145
CF-A-250-OZ-1360	40	42	120	340	180	100	85	19	15	160
CF-A-400-OZ-1360	40	42	130	370	200	125	105	29	15	170
型番	E	T	G1	G2	S	TK	Z	M1	M2
型番	E	T	G1	G2	S	TK	Z	M1	M2
CF-A-001-OZ-1360	22	1.5	11	-	2	44	52	2-M6	2-M6
CF-A-002-OZ-1360	20	1.5	10	-	4	68	80	2-M8	2-M8
CF-A-004-OZ-1360	24	1.5	12	-	4	80	95	3-M8	3-M8
CF-A-008-OZ-1360	28	1.5	14	-	4	100	115	3-M10	3-M10
CF-A-012-OZ-1360	28	1.5	14	-	4	100	115	4-M10	4-M10
CF-A-016-OZ-1360	36	1.5	18	-	6	125	145	3-M12	3-M12
CF-A-022-OZ-1360	36	1.5	18	-	6	125	145	4-M12	4-M12
CF-A-025-OZ-1360	40	1.5	20	-	6	140	165	3-M14	3-M14
CF-A-028-OZ-1360	40	1.5	20	-	6	140	165	4-M14	4-M14
CF-A-030-OZ-1360	50	1.5	25	-	8	165	195	3-M16	3-M16
CF-A-050-OZ-1360	50	1.5	25	-	8	165	195	4-M16	4-M16
CF-A-080-OZ-1360	61	1.5	30.5	-	4	165	195	4-M16	4-M16
CF-A-090-OZ-1360	62	2	31	-	8	215	250	3-M20	3-M20
CF-A-140-OZ-1360	62	2	31	-	8	215	250	4-M20	4-M20
CF-A-200-OZ-1360	72	2	36	-	8	250	290	4-M20	4-M20
CF-A-250-OZ-1360	77	2.5	22.5	32	8	280	330	4-M20	8-M20
CF-A-400-OZ-1360	95	2	28.5	38	10	300	360	4-M24	8-M20

※下穴はキリ穴となります。d2 の最小は、弊社標準穴加工規格の最小穴径を示しており、最大は加工可能な最大穴径を示しています。
※ボルトM1・M2 の呼びは数量- ねじの呼びで、数量は片側分の数量です。

追加工

標準穴加工規格

センタフレックス（原動機用ゴム・樹脂カップリング）CF-Aモデル標準穴加工外形図

旧JIS（2 種）規格対応
穴径呼び	穴径（d1・d2）		キー溝幅（W1・W2）		キー溝高さ（T1・T2）	止めねじ穴（M）
公差	H7, H8		E9		+0.3 0	―
9	9	+0.022 0	―	-	―	2-M4
10	10	+0.022 0	―	-	―	2-M4
11	11	+0.018 0	―	-	―	2-M4
12	12	+0.018 0	4	+0.050 +0.020	13.5	2-M4
14	14	+0.018 0	5	+0.050 +0.020	16.0	2-M4
15	15	+0.018 0	5	+0.050 +0.020	17.0	2-M4
16	16	+0.018 0	5	+0.050 +0.020	18.0	2-M4
17	17	+0.018 0	5	+0.050 +0.020	19.0	2-M4
18	18	+0.018 0	5	+0.050 +0.020	20.0	2-M4
19	19	+0.021 0	5	+0.050 +0.020	21.0	2-M4
20	20	+0.021 0	5	+0.050 +0.020	22.0	2-M4
22	22	+0.021 0	7	+0.061 +0.025	25.0	2-M6
24	24	+0.021 0	7	+0.061 +0.025	27.0	2-M6
25	25	+0.021 0	7	+0.061 +0.025	28.0	2-M6
28	28	+0.021 0	7	+0.061 +0.025	31.0	2-M6
30	30	+0.021 0	7	+0.061 +0.025	33.0	2-M6
32	32	+0.025 0	10	+0.061 +0.025	35.5	2-M8
35	35	+0.025 0	10	+0.061 +0.025	38.5	2-M8
38	38	+0.025 0	10	+0.061 +0.025	41.5	2-M8
40	40	+0.025 0	10	+0.061 +0.025	43.5	2-M8
42	42	+0.025 0	12	+0.075 +0.032	45.5	2-M8
45	45	+0.025 0	12	+0.075 +0.032	48.5	2-M8
48	48	+0.025 0	12	+0.075 +0.032	51.5	2-M8
50	50	+0.025 0	12	+0.075 +0.032	53.5	2-M8
55	55	+0.030 0	15	+0.075 +0.032	60.0	2-M10
56	56	+0.030 0	15	+0.075 +0.032	61.0	2-M10
60	60	+0.030 0	15	+0.075 +0.032	65.0	2-M10
63	63	+0.030 0	18	+0.075 +0.032	69.0	2-M10
65	65	+0.030 0	18	+0.075 +0.032	71.0	2-M10
新JIS 規格対応
穴径呼び	穴径（d1・d2）		キー溝幅（W1・W2）		キー溝高さ（T1・T2）	止めねじ穴（M）
公差	H7		H9		+0.3 0	―
12H	12	+0.018 0	4	+0.030 0	13.8	2-M4
14H	14	+0.018 0	5	+0.030 0	16.3	2-M4
15H	15	+0.018 0	5	+0.030 0	17.3	2-M4
16H	16	+0.018 0	5	+0.030 0	18.3	2-M4
17H	17	+0.018 0	5	+0.030 0	19.3	2-M4
18H	18	+0.018 0	6	+0.030 0	20.8	2-M5
19H	19	+0.021 0	6	+0.030 0	21.8	2-M5
20H	20	+0.021 0	6	+0.030 0	22.8	2-M5
22H	22	+0.021 0	6	+0.030 0	24.8	2-M5
24H	24	+0.021 0	8	+0.036 0	27.3	2-M6
25H	25	+0.021 0	8	+0.036 0	28.3	2-M6
28H	28	+0.021 0	8	+0.036 0	31.3	2-M6
30H	30	+0.021 0	8	+0.036 0	33.3	2-M6
32H	32	+0.025 0	10	+0.036 0	35.3	2-M8
35H	35	+0.025 0	10	+0.036 0	38.3	2-M8
38H	38	+0.025 0	10	+0.036 0	41.3	2-M8
40H	40	+0.025 0	12	+0.043 0	43.3	2-M8
42H	42	+0.025 0	12	+0.043 0	45.3	2-M8
45H	45	+0.025 0	14	+0.043 0	48.8	2-M10
48H	48	+0.025 0	14	+0.043 0	51.8	2-M10
50H	50	+0.025 0	14	+0.043 0	53.8	2-M10
55H	55	+0.030 0	16	+0.043 0	59.3	2-M10
56H	56	+0.030 0	16	+0.043 0	60.3	2-M10
60H	60	+0.030 0	18	+0.043 0	64.4	2-M10
63H	63	+0.030 0	18	+0.043 0	67.4	2-M10
65H	65	+0.030 0	18	+0.043 0	69.4	2-M10
新規格モータ対応
穴径呼び	穴径（d1・d2）		キー溝幅（W1・W2）		キー溝高さ（T1・T2）	止めねじ穴（M）
公差	G7, F7		H9		+0.3 0	―
14N	14	+0.024 +0.006	5	+0.030 0	16.3	2-M4
19N	19	+0.028 +0.007	6	+0.030 0	21.8	2-M5
24N	24	+0.028 +0.007	8	+0.036 0	27.3	2-M6
28N	28	+0.028 +0.007	8	+0.036 0	31.3	2-M6
38N	38	+0.050 +0.025	10	+0.036 0	41.3	2-M8
42N	42	+0.050 +0.025	12	+0.043 0	45.3	2-M8
48N	48	+0.050 +0.025	14	+0.043 0	51.8	2-M10
55N	55	+0.060 +0.030	16	+0.043 0	59.3	2-M10
60N	60	+0.060 +0.030	18	+0.043 0	64.4	2-M10
65N	65	+0.060 +0.030	18	+0.043 0	69.4	2-M10

※新JIS 規格対応のφ11（直径11mm）以下と、新規格モータ対応のφ11（直径11mm）は、旧JIS（2 種）規格と同じ内容になります。

止めねじの端面からの距離（円筒ハブ）

カップリングサイズ	1	2	4	8	12	16	22	25	28	30	50	80	90	140	200	250	400
止めねじの端面からの距離［mm］	6	6	6	7	7	10	10	10	10	11	11	11	13	13	13	13	13

止めねじの端面からの距離（フランジハブ）

カップリングサイズ	1	2	4	8	12	16	22	25	28	30	50	80	90	140	200	250	400
止めねじの端面からの距離［mm］	6	7	7	9	9	10	10	10	10	15	15	15	15	15	16	16	16

型番リスト

表示件数

型番

許容ミスアラインメント

許容トルク範囲

(N・m)

外径

(φ)

全長

(mm)

本体材質

許容トルク

(N・m)

許容偏心範囲

(mm)

許容偏心

(mm)

最高回転速度

(r/min)

最高回転数範囲

(r/min)

許容偏角

(deg)

許容エンドプレイ(±)

(mm)

慣性モーメント

(kg・m2)

仕様

ボルト取り付け型タイプ仕様

ボルト差し込み取り付け型タイプ仕様

許容偏角詳細

(deg)

最小発注数量

偏角 / 偏心 / エンドプレイ	10.01～20.00	85	62	スチール	20	0.41～1.0	1	8000	4001～10000	3	3	6.3×10^-4	ボルト取り付け型	ゴム体＋ボルト＋スプリングピン＋円筒ハブ＋フランジハブ	-	-	1個
偏角 / 偏心 / エンドプレイ	20.01～50.00	100	68	スチール	40	0.41～1.0	1	7000	4001～10000	3	3	1.3×10^-3	ボルト取り付け型	ゴム体＋ボルト＋スプリングピン＋円筒ハブ＋フランジハブ	-	-	1個
偏角 / 偏心 / エンドプレイ	20.01～50.00	100	68	スチール	40	0.41～1.0	1	7000	4001～10000	3	3	1.4×10^-3	ボルト差し込み取り付け型	-	ゴム体＋ボルト＋スプリングピン＋円筒ハブ＋フランジハブ	-	1個
偏角 / 偏心 / エンドプレイ	50.01～100.00	120	86	スチール	80	0.41～1.0	1	6500	4001～10000	3	4	3.7×10^-3	ボルト取り付け型	ゴム体＋ボルト＋スプリングピン＋円筒ハブ＋フランジハブ	-	-	1個
偏角 / 偏心 / エンドプレイ	100～500未満	120	86	スチール	120	0.41～1.0	1	6500	4001～10000	2	4	3.9×10^-3	ボルト取り付け型	ゴム体＋ボルト＋スプリングピン＋円筒ハブ＋フランジハブ	-	-	1個
偏角 / 偏心 / エンドプレイ	100～500未満	150	108	スチール	160	1.1～3.0	1.5	6000	4001～10000	3	5	1.1×10^-2	ボルト取り付け型	ゴム体＋ボルト＋スプリングピン＋円筒ハブ＋フランジハブ	-	-	1個
偏角 / 偏心 / エンドプレイ	100～500未満	-	-	-	220	1.1～3.0	1.5	6000	4001～10000	2	5	-	ボルト取り付け型	ゴム体＋ボルト＋スプリングピン	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

11,049円 ( 12,154円 )	19日目
14,304円 ( 15,734円 )	19日目
18,445円 ( 20,290円 )	19日目
18,490円 ( 20,339円 )	19日目
20,751円 ( 22,826円 )	19日目
27,642円 ( 30,406円 )	19日目
18,246円 ( 20,071円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

弾性に富んだゴムによって動力を伝達する大型特殊カップリング。
【特長】
・振動・衝撃の吸収にすぐれ、機械装置の騒音も減少。ゴム体を介した動力伝達が実現。
・インサートされたアルミインサートから構成されており、その各々は強固に加硫接着されている。
・予備圧縮構造となりフレキシブル性と振動・衝撃の吸収にすぐれた動力伝達を可能とする。
・ゴム製エレメントの採用で大きな振動・衝撃をすばやく減衰・吸収し、円滑な運転状態を保つ。
・ゴム体はあらかじめ圧縮をかけた状態で取り付けるため、振動・衝撃を吸収しつつすぐれた耐久性を実現。
・軸方向にボルトで固定するボルト取り付け型Oと軸方向に差し込んで使用する差し込み取り付け型Sがある。
【用途】
・プレジャーボートのエンジンとプロペラの連結。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
フランジ形たわみ軸継手 FCL／FCLS
NBKバイテック製類似品カップリング<br>フランジ型　高トルク用　ゴム緩衝<br>鋳鉄製FCLと炭素鋼製FCLSの2タイプがあります。
イノテック（カネミツ）
SNS フランジ形たわみ軸継手［SCL］
インテック製類似品カップリング<br>フランジ型　高トルク用　ゴム緩衝<br>簡単な構造で完全フレキシブルです。
鍋屋バイテック
XHS-C フレキシブルカップリングシングルディスクタイプ
ディスク型、サーボモータ対応、クランプ締結タイプ。ねじり剛性が大きく、高速・高精度位置決めに最適。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

センタフレックス（原動機用ゴム・樹脂カップリング）CF-Aモデルのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

回転軸の締結

満足度：4.02018/04/29

取り付けやすくていいと思いました。また機会があれば購入したいと思います。

1人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QCF-Aモデル (原動機用ゴム･樹脂カップリング)の「予備圧縮構造」とは何ですか?

ゴムには引っ張られる使い方よりも圧縮する使い方のほうが寿命が延びるという特性があります。さらに、同じ圧縮する使い方でも、ある程度圧縮させてから力を加える使い方はより長寿命となり、この「ある程度圧縮させておく」ことを予備圧縮と呼びます。CF-A モデルはゴム体に予備圧縮がかかった状態で組み立てられており、圧縮される部分は長寿命、引っ張られる部分も一定以上のトルクを掛けないと引っ張り状態とならないため、総合的に長寿命が得られます。

この商品を見た人は、こんな商品も見ています

	今見ている商品センタフレックス（原動機用ゴム・樹脂カップリング）CF-Aモデル	センタフレックス（原動機用ゴム・樹脂カップリング）CF-Hモデル	ラテラル・カップリング MLXMLCシリーズ	ラテラル・カップリング MLLシリーズ	ラテラル・カップリング MLCシリーズ	ラテラル・カップリング MLシリーズ
メーカー	三木プーリ	三木プーリ	マイティ	マイティ	マイティ	マイティ
通常価格	11,049円-	16,529円 -	8,772円 -	8,302円 -	10,915円 -	8,196円 -
通常出荷日	在庫品1日目〜	15日目〜	5日目	5日目	5日目	在庫品1日目〜
特徴	高耐久性 / バックラッシ0 / 振動吸収 / 軸穴未加工品	高捻り剛性 / 高耐久性 / 振動吸収 / 耐熱 / 軸穴未加工品	高精度 / 高耐久性 / バックラッシ0	高精度 / 高耐久性 / バックラッシ0	高精度 / 高耐久性 / バックラッシ0	高精度 / 高耐久性 / バックラッシ0
用途	標準	標準	標準 / サーボモータ / ステッピングモータ / エンコーダ	標準 / サーボモータ / ステッピングモータ / エンコーダ	標準 / サーボモータ / ステッピングモータ / エンコーダ	標準 / サーボモータ / ステッピングモータ / エンコーダ
使用温度範囲(℃)	-30::95	-40::120	-	-	-	-
緩衝部材質	二トリルゴム	ポリエステル樹脂	-	-	-	-
