三木プーリ

スターフレックス（ジョーカップリング）ALS（R）モデル

Name: スターフレックス （ジョーカップリング）ALS（R）モデル
Brand: 三木プーリ
SKU: 221000012097
Rating: 4.3 (3 reviews)

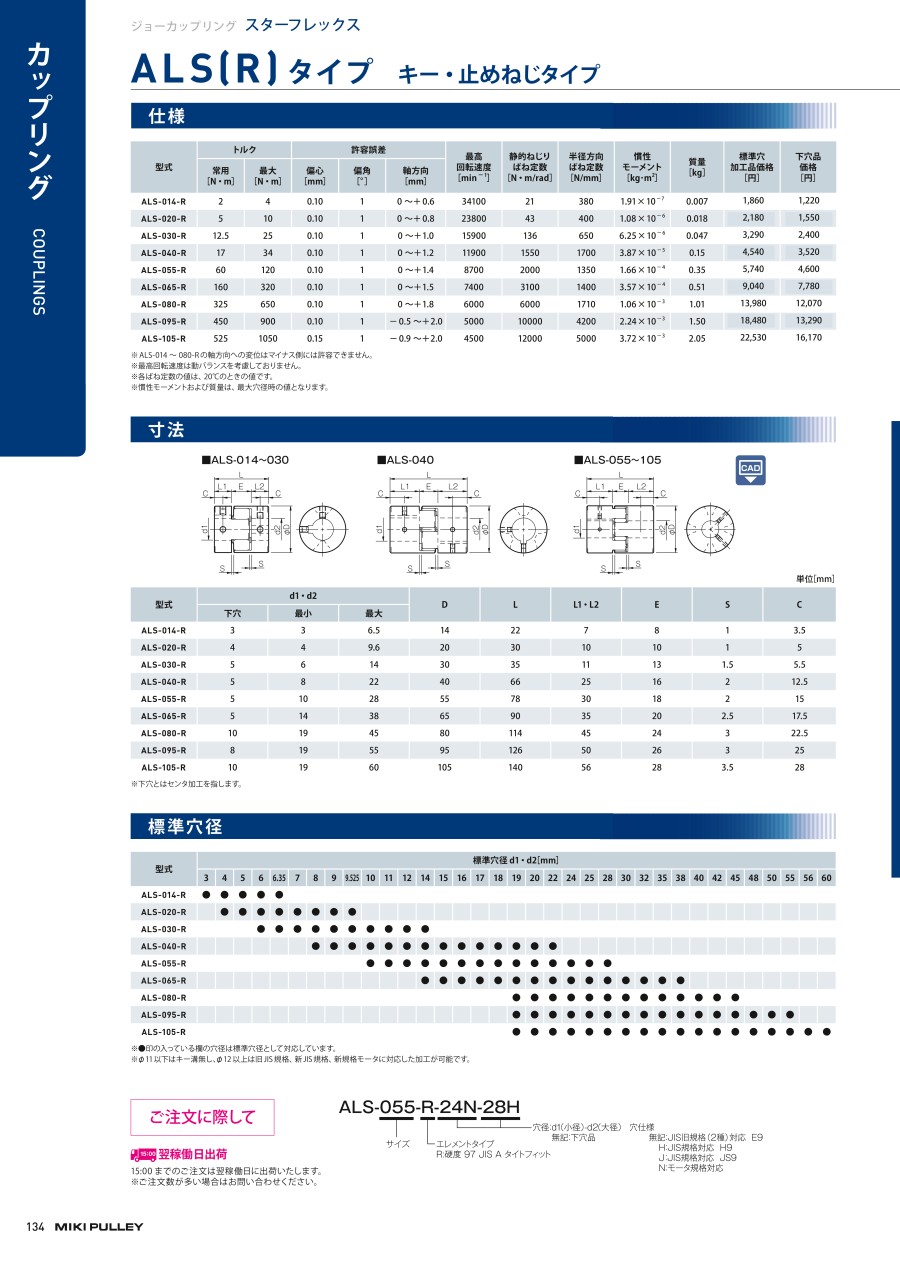

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

この商品のFAQをみる（2件）

通常単価(税別): 293円～25,219円

税込単価: 322円～27,741円

エレメント（ポリウレタンエラストマー）は硬度 97 JIS Aを使用した標準カ...

詳細情報を確認する

種類詳細
ジョータイプ
用途
標準 / サーボモータ / ステッピングモータ
緩衝部材質
ポリウレタン樹脂
使用温度範囲 (℃)
-30::80

ご注意

2022年4月21日以降、対象製品・型式のアルミ合金製ハブ表面処理を、バレル研磨からショットブラストへ変更いたします。
※製品の仕様・寸法に変更はありません。引き続きグリーン製品として販売いたします。

製造現場のためのカップリング総合情報

未確定：候補が1,001型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

キー・止めねじタイプ

ALS-014～030

ALS-040

ALS-055～105

外形図

ALS-014～030

ALS-040

ALS-055～080

外形図

ALS-014～030-R・Y

ALS-040-R・Y

ALS-055～065-R・Y

ALS-080～105-R・Y

製品仕様

下穴品

キー・止めねじタイプ

クランプタイプ

キー・止めねじ仕様表

型番	トルク		許容誤差			最高回転速度［min^ー1］	静的ねじりばね定数［N・m/rad］	半径方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型番	常用［N・m］	最大［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^ー1］	静的ねじりばね定数［N・m/rad］	半径方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
ALS-014-R	2	4	0.10	1	0 ～+ 0.6	34100	21	380	1.91×10^-7	0.007
ALS-020-R	5	10	0.10	1	0 ～+ 0.8	23800	43	400	1.08×10^-6	0.018
ALS-030-R	12.5	25	0.10	1	0 ～+1.0	15900	136	650	6.25×10^-6	0.047
ALS-040-R	17	34	0.10	1	0 ～+1.2	11900	1550	1700	3.87×10^-5	0.15
ALS-055-R	60	120	0.10	1	0 ～+1.4	8700	2000	1350	1.66×10^-4	0.35
ALS-065-R	160	320	0.10	1	0 ～+1.5	7400	3100	1400	3.57×10^-4	0.51
ALS-080-R	325	650	0.10	1	0 ～+1.8	6000	6000	1710	1.06×10^-3	1.01
ALS-095-R	450	900	0.10	1	- 0.5 ～+2.0	5000	10000	4200	2.24×10^-3	1.50
ALS-105-R	525	1050	0.15	1	- 0.9 ～+2.0	4500	12000	5000	3.72×10^-3	2.05

※ ALS-014 ～ 080-R の軸方向への変位はマイナス側には許容できません。
※最高回転速度は動バランスを考慮しておりません。
※各ばね定数の値は、20℃のときの値です。
※慣性モーメントおよび質量は、最大穴径時の値となります。

クランプタイプ仕様表

型番	許容誤差			最高回転速度［min^ー1］	静的ねじりばね定数［N・m/rad］	半径方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型番	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^ー1］	静的ねじりばね定数［N・m/rad］	半径方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
ALS-014-R	0.10	1	0 ～+0.6	10000	21	380	1.98×10^-7	0.007
ALS-020-R	0.10	1	0 ～+0.8	10000	43	400	1.09×10^-6	0.019
ALS-030-R	0.10	1	0 ～+1.0	10000	136	650	6.19×10^-6	0.045
ALS-040-R	0.10	1	0 ～+1.2	10000	1550	1700	4.01×10^-5	0.16
ALS-055-R	0.10	1	0 ～+1.4	7000	2000	1350	1.63×10^-4	0.34
ALS-065-R	0.10	1	0 ～+1.5	5900	3100	1400	3.69×10^-4	0.54
ALS-080-R	0.10	1	0 ～+1.8	4800	6000	1710	1.04×10^-3	1.00

※軸方向への変位はマイナス側には許容できません。
※最高回転速度は動バランスを考慮しておりません。
※各ばね定数の値は、20℃のときの値です。
※慣性モーメントおよび質量は、最大穴径時の値となります。

規格表

キー・止めねじタイプ規格表

型番	d1・d2			D	L	L1・L2	E	S	C
型番	下穴	最小	最大	D	L	L1・L2	E	S	C
ALS-014-R	3	3	6.5	14	22	7	8	1	3.5
ALS-020-R	4	4	9.6	20	30	10	10	1	5
ALS-030-R	5	6	14	30	35	11	13	1.5	5.5
ALS-040-R	5	8	22	40	66	25	16	2	12.5
ALS-055-R	5	10	28	55	78	30	18	2	15
ALS-065-R	5	14	38	65	90	35	20	2.5	17.5
ALS-080-R	10	19	45	80	114	45	24	3	22.5
ALS-095-R	8	19	55	95	126	50	26	3	25
ALS-105-R	10	19	60	105	140	56	28	3.5	28

※下穴とはセンタ加工を指します。

クランプタイプ規格表

型番	d1・d2		D	DB	L	L1・L2	E	S	B	G	M	締め付けトルク［N・m］
型番	最小	最大	D	DB	L	L1・L2	E	S	B	G	M	締め付けトルク［N・m］
ALS-014-R	3	6	14	16.1	22	7	8	1	3.5	4.8	1-M2	0.4
ALS-020-R	4	8	20	20	30	10	10	1	5	6.5	1-M2.5	1
ALS-030-R	6	14	30	30	35	11	13	1.5	5.5	10.5	1-M3	1.5
ALS-040-R	8	20	40	43.2	66	25	16	2	12.5	15	1-M5	7
ALS-055-R	10	28	55	55	78	30	18	2	10.5	20	1-M6	14
ALS-065-R	14	35	65	69.8	90	35	20	2.5	11.5	24.5	1-M8	30
ALS-080-R	19	45	80	80	114	45	24	3	11.5	30	1-M8	30

※φDB寸法は、ハブ外径よりもクランプボルトの頭が出ている場合の寸法です。
※クランプボルトMの呼びは数量- ねじの呼びで、数量は片側ハブの数量です。

規格エレメント規格表

型番	F	R1	R2	K	A
ALS-014-□-EL	6.2	3.5	-	2.5	1.2
ALS-020-□-EL	8.2	6.2	-	3.4	1.4
ALS-030-□-EL	10.2	8.5	-	4	2.2
ALS-040-□-EL	12	18	-	4.5	3
ALS-055-□-EL	14	24	-	5.5	3
ALS-065-□-EL	15	30	-	5.5	4
ALS-080-□-EL	18	37	15	7	4
ALS-095-□-EL	20	43	20	8	4
ALS-105-□-EL	21	50	20	8.5	4

追加工

外形図

ALS-014～030-R・Y

ALS-040-R・Y

ALS-055～105-R・Y

標準穴加工規格表

旧JIS（2種）規格対応
穴径呼び	穴径（d1・d2）		キー溝幅（W1・W2）		キー溝高さ（T1・T2）	止めねじ穴（M）
公差	H7,H8		E9		+0.3 0	-
3	3	+0.018 0	-		-	1-M3
4	4	+0.018 0	-		-	2-M3
5	5	+0.018 0	-		-	2-M3
6	6	+0.018 0	-		-	2-M4
6.35	6.35	+0.022 0	-		-	2-M4
7	7	+0.022 0	-		-	2-M4
8	8	+0.022 0	-		-	2-M4
9	9	+0.022 0	-		-	2-M4
9.525	9.525	+0.022 0	-		-	2-M4
10	10	+0.022 0	-		-	2-M4
11	11	+0.018 0	-		-	2-M4
12	12	+0.018 0	4	+0.05 +0.02	13.5	2-M4
14	14	+0.018 0	5	+0.05 +0.02	16.0	2-M4
15	15	+0.018 0	5	+0.05 +0.02	17.0	2-M4
16	16	+0.018 0	5	+0.05 +0.02	18.0	2-M4
17	17	+0.018 0	5	+0.05 +0.02	19.0	2-M4
18	18	+0.018 0	5	+0.05 +0.02	20.0	2-M4
19	19	+0.018 0	5	+0.05 +0.02	21.0	2-M4
20	20	+0.021 0	5	+0.05 +0.02	22.0	2-M4
22	22	+0.021 0	7	+0.061 +0.025	25.0	2-M6
24	24	+0.021 0	7	+0.061 +0.025	27.0	2-M6
25	25	+0.021 0	7	+0.061 +0.025	28.0	2-M6
28	28	+0.021 0	7	+0.061 +0.025	31.0	2-M6
30	30	+0.021 0	7	+0.061 +0.025	33.0	2-M6
32	32	+0.025 0	10	+0.061 +0.025	35.5	2-M8
35	35	+0.025 0	10	+0.061 +0.025	38.5	2-M8
38	38	+0.025 0	10	+0.061 +0.025	41.5	2-M8
40	40	+0.025 0	10	+0.061 +0.025	43.5	2-M8
42	42	+0.025 0	12	+0.075 +0.032	45.5	2-M8
45	45	+0.025 0	12	+0.075 +0.032	48.5	2-M8
48	48	+0.025 0	12	+0.075 +0.032	51.5	2-M8
50	50	+0.025 0	12	+0.075 +0.032	53.5	2-M8
55	55	+0.030 0	15	+0.075 +0.032	60.0	2-M10
56	56	+0.030 0	15	+0.075 +0.032	61.0	2-M10
60	60	+0.030 0	15	+0.075 +0.032	65.0	2-M10
新JIS規格対応
穴径呼び	穴径（d1・d2）		キー溝幅（W1・W2）		キー溝高さ（T1・T2）	止めねじ穴（M）
公差	H7		H9		+0.3 0	-
12H	12	+0.018 0	4	+0.030 0	13.8	2-M4
14H	14	+0.018 0	5	+0.030 0	16.3	2-M4
15H	15	+0.018 0	5	+0.030 0	17.3	2-M4
16H	16	+0.018 0	5	+0.030 0	18.3	2-M4
17H	17	+0.018 0	5	+0.030 0	19.3	2-M4
18H	18	+0.018 0	6	+0.030 0	20.8	2-M5
19H	19	+0.021 0	6	+0.030 0	21.8	2-M5
20H	20	+0.021 0	6	+0.030 0	22.8	2-M5
22H	22	+0.021 0	6	+0.030 0	24.8	2-M5
24H	24	+0.021 0	8	+0.036 0	27.3	2-M6
25H	25	+0.021 0	8	+0.036 0	28.3	2-M6
28H	28	+0.021 0	8	+0.036 0	31.3	2-M6
30H	30	+0.021 0	8	+0.036 0	33.3	2-M6
32H	32	+0.025 0	10	+0.036 0	35.3	2-M8
35H	35	+0.025 0	10	+0.036 0	38.3	2-M8
38H	38	+0.025 0	10	+0.036 0	41.3	2-M8
40H	40	+0.025 0	12	+0.043 0	43.3	2-M8
42H	42	+0.025 0	12	+0.043 0	45.3	2-M8
45H	45	+0.025 0	14	+0.043 0	48.8	2-M10
48H	48	+0.025 0	14	+0.043 0	51.8	2-M10
50H	50	+0.025 0	14	+0.043 0	53.8	2-M10
55H	55	+0.030 0	16	+0.043 0	59.3	2-M10
56H	56	+0.030 0	16	+0.043 0	60.3	2-M10
60H	60	+0.030 0	18	+0.043 0	64.4	2-M10
新規格モータ対応
穴径呼び	穴径（d1・d2）		キー溝幅（W1・W2）		キー溝高さ（T1・T2）	止めねじ穴（M）
公差	G7,F7		H9		+0.3 0	-
14N	14	+0.024 +0.006	5	+0.030 0	16.3	2-M4
19N	19	+0.028 +0.007	6	+0.030 0	21.8	2-M5
24N	24	+0.028 +0.007	8	+0.036 0	27.3	2-M6
28N	28	+0.028 +0.007	8	+0.036 0	31.3	2-M6
38N	38	+0.050 +0.025	10	+0.036 0	41.3	2-M8
42N	42	+0.050 +0.025	12	+0.043 0	45.3	2-M8
48N	48	+0.050 +0.025	14	+0.043 0	51.8	2-M10
55N	55	+0.060 +0.030	16	+0.043 0	59.3	2-M10
60N	60	+0.060 +0.030	18	+0.043 0	64.4	2-M10

型番リスト

表示件数

...

型番

ALS-020-R-6.35B-6.35B

ALS-020-R-6.35B-7B

種類

穴径 d1

(φ)

穴径 d2

(φ)

許容トルク（範囲）

(N・m)

外径

(φ)

許容トルク

(N・m)

慣性モーメント

(kg・m2)

全長

(mm)

本体材質

許容偏心

(mm)

許容偏角

(deg)

許容ミスアラインメント

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

特性

最高回転速度

(r/min)

最大軸穴径（下穴品） D1max

(φ)

最小軸穴径（下穴品） D1min

(φ)

最大軸穴径（下穴品） D2max

(φ)

最小軸穴径（下穴品） D2min

(φ)

許容偏心範囲

(mm)

軸穴仕様

軸穴仕上げ

キー溝規格

RoHS?

最小発注数量

本体	-	-	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収 / 軸穴未加工品	34100	6.5	3	6.5	3	0.02～0.2	-	下穴加工	-	10	1個
本体	3	3	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	3	4	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	3	5	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	3	6	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	3	6.35	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	3	3	1.01～3.00	14	0.31	1.98×10^-7	22	アルミニウム	0.1	1	-	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	3	4	1.01～3.00	14	0.31	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	3	5	1.01～3.00	14	0.31	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	3	6	1.01～3.00	14	0.31	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	4	4	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	-	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	4	5	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	4	6	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	-	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	4	6.35	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	-	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	4	4	1.01～3.00	14	0.42	1.98×10^-7	22	アルミニウム	0.1	1	-	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	4	5	1.01～3.00	14	0.42	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	4	6	1.01～3.00	14	0.42	1.98×10^-7	22	アルミニウム	0.1	1	-	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	5	5	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	5	6	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	5	6.35	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	5	5	1.01～3.00	14	0.54	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	5	6	1.01～3.00	14	0.54	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	6	6	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	6	6.35	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	6	6	1.01～3.00	14	0.65	1.98×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	6.35	6.35	1.01～3.00	14	2	1.91×10^-7	22	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.6	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	34100	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
メンテナンス品	-	-	1.01～3.00	-	2	-	-	樹脂	-	-	なし	-	-	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収 / 軸穴未加工品	-	-	-	-	-	-	-	-	-	10	1個
本体	-	-	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収 / 軸穴未加工品	23800	9.6	4	9.6	4	0.02～0.2	-	下穴加工	-	10	1個
本体	4	4	3.01～5.00	20	1.2	1.09×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	4	5	3.01～5.00	20	1.2	1.09×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	4	6	3.01～5.00	20	1.2	1.09×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	4	6.35	3.01～5.00	20	1.2	1.09×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	4	7	3.01～5.00	20	1.2	1.09×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	4	8	3.01～5.00	20	1.2	1.09×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	5	5	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	5	6	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	5	6.35	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	5	8	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	5	9	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	5	9.525	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	5	5	3.01～5.00	20	1.6	1.09×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	5	6	3.01～5.00	20	1.6	1.09×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	5	6.35	3.01～5.00	20	1.6	1.09×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	5	7	3.01～5.00	20	1.6	1.09×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	5	8	3.01～5.00	20	1.6	1.09×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	6	6	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	6	6.35	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	6	8	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	6	9	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	6	9.525	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	6	6	3.01～5.00	20	2.1	1.09×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	6	6.35	3.01～5.00	20	2.1	1.09×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	6	7	3.01～5.00	20	2.1	1.09×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	6	8	3.01～5.00	20	2.1	1.09×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	6.35	6.35	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	6.35	8	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	6.35	9	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	6.35	9.525	3.01～5.00	20	5	1.08×10^-6	30	アルミニウム	0.1	1	偏角 / 偏心 / エンドプレイ	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	23800	-	-	-	-	0.02～0.2	軸穴加工品	丸穴+タップ穴	d1,d2：旧JIS(2種)	10	1個
本体	6.35	6.35	3.01～5.00	20	2.2	1.09×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個
本体	6.35	7	3.01～5.00	20	2.2	1.09×10^-6	30	アルミニウム	0.1	1	-	20,001～	0～+0.8	標準（入力禁止） / 高捻り剛性 / 高トルク / バックラッシ0 / 振動吸収	10000	-	-	-	-	0.02～0.2	-	丸穴	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,386円 ( 1,525円 )	9日目
2,257円 ( 2,483円 )	9日目
2,257円 ( 2,483円 )	9日目
2,642円 ( 2,906円 )	9日目
2,421円 ( 2,663円 )	9日目
2,257円 ( 2,483円 )	9日目
3,152円 ( 3,467円 )	9日目
3,012円 ( 3,313円 )	9日目
3,268円 ( 3,595円 )	9日目
3,012円 ( 3,313円 )	9日目
2,363円 ( 2,599円 )	9日目
2,257円 ( 2,483円 )	9日目
2,363円 ( 2,599円 )	9日目
2,257円 ( 2,483円 )	9日目
3,500円 ( 3,850円 )	9日目
3,012円 ( 3,313円 )	9日目
3,012円 ( 3,313円 )	9日目
2,257円 ( 2,483円 )	9日目
2,773円 ( 3,050円 )	9日目
2,257円 ( 2,483円 )	9日目
3,152円 ( 3,467円 )	9日目
3,088円 ( 3,397円 )	9日目
2,642円 ( 2,906円 )	在庫品1日目当日出荷可能
2,257円 ( 2,483円 )	9日目
3,209円 ( 3,530円 )	9日目
2,257円 ( 2,483円 )	9日目
293円 ( 322円 )	9日目
1,843円 ( 2,027円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	9日目
3,692円 ( 4,061円 )	9日目
3,404円 ( 3,744円 )	9日目
3,865円 ( 4,252円 )	9日目
2,749円 ( 3,024円 )	9日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	9日目
2,891円 ( 3,180円 )	9日目
2,533円 ( 2,786円 )	9日目
3,563円 ( 3,919円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	9日目
3,952円 ( 4,347円 )	9日目
2,837円 ( 3,121円 )	9日目
2,533円 ( 2,786円 )	9日目
2,878円 ( 3,166円 )	9日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	9日目
3,604円 ( 3,964円 )	9日目
3,404円 ( 3,744円 )	9日目
3,624円 ( 3,986円 )	9日目
3,805円 ( 4,186円 )	9日目
2,533円 ( 2,786円 )	12日目
2,949円 ( 3,244円 )	9日目
2,533円 ( 2,786円 )	9日目
2,533円 ( 2,786円 )	9日目
3,404円 ( 3,744円 )	9日目
3,404円 ( 3,744円 )	9日目

...

基本情報

基本情報

エレメント（ポリウレタンエラストマー）は硬度 97 JIS Aを使用した標準カップリング。
【特長】
・形状は予備圧縮がかかるように設計したタイトフィット構造でノーバックラッシでの使用が可能。
・形状、強度設計は解析ソフトの援用により最適な設計を実現。外径比で2倍以上の高伝達トルクを実現。
・誤差反力を軽減させることでノーバックラッシながら相手軸にも優しいカップリングを実現。
・ハブは、自由に穴加工できる下穴品、キー・止めねじタイプ、クランプタイプの3種類から自由に選択可能。
・キー・止めねじタイプとクランプタイプを組み合わせることも可能。
・シンプルな構造で、メンテナンスが簡単。
【用途】
・真空ポンプの駆動部の連結。高トルクで簡易サーボから汎用モータまで幅広く利用できる。

ご注意

2022年4月21日以降、対象製品・型式のアルミ合金製ハブ表面処理を、バレル研磨からショットブラストへ変更いたします。
※製品の仕様・寸法に変更はありません。引き続きグリーン製品として販売いたします。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
カップリング　ジョー形　セットスクリュータイプ
ジョータイプのフレキシブルカップリング。ぐれたフレキシビリティ。偏心・偏角に加え、ねじれ振動も吸収
ミスミ
カップリング　ジョー形　クランピングタイプ
ジョータイプのフレキシブルカップリング。ぐれたフレキシビリティ。偏心・偏角に加え、ねじれ振動も吸収
鍋屋バイテック
MJT フレキシブルカップリングジョータイプ
鍋屋バイテック製のジョータイプのフレキシブルカップリング

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スターフレックス（ジョーカップリング）ALS（R）モデルのレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

吸着用上下駆動軸用として

満足度：4.02021/08/18

表題の用途として使用し、設計段階で3D図もあることから構想がやり易く工数を減らす事ができ助かりました。カップリング自体...もっと読む

0人が参考にしています。

加工機の駆動モータ接続

満足度：5.02021/06/23

ディスク形カップリングほどの回転精度は必要なく、しかし、バックラッシュは極力避けたいときに最適なカップリングです。

0人が参考にしています。

生産設備駆動部に使用

満足度：4.02019/01/29

生産設備駆動部に使用しています。ジョー形なので汎用性が高くあらゆるモーターに対して利用可能で取り付けが容易と言う点で利便...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qスターフレックスの寿命を教えてください。

動力伝達が主目的の場合、カタログ記載の選定手順に基づいて適切に選定していただくことで10 年以上の寿命が期待できます。寿命は使用環境・条件により異なり、特に使用温度と取り付け誤差が大きく影響しますので、詳細はお問い合わせください。

Q常用トルクを超えた使用は可能ですか？

最大トルクを超えない範囲であれば、1日8 時間稼動で10 回以内は許容できます。これは起動・停止頻度の少ないモータの、起動時のトルクを想定しています。

この商品を見た人は、こんな商品も見ています

	今見ている商品スターフレックス（ジョーカップリング）ALS（R）モデル	カップリング　ジョー形　クランピングタイプ	カップリング　ジョー形　セットスクリュータイプ	MJB フレキシブルカップリングジョータイプ（ブッシング）	クッション式カップリング QRU	クッション形カップリングセットスクリュータイプ/クランピング
メーカー	三木プーリ	ミスミ	ミスミ	鍋屋バイテック	アサ電子工業	ミスミ
通常価格	293円-	-	-	9,997円 -	1,668円 -	-
通常出荷日	在庫品1日目〜	3日目〜	3日目〜	3日目〜	9日目	5日目
種類詳細	ジョータイプ	ジョー形	ジョー形	ジョータイプ	ジョータイプ	ジョー形
用途	標準 / サーボモータ / ステッピングモータ	標準	標準	標準 / サーボモータ / ステッピングモータ	標準	標準
緩衝部材質	ポリウレタン樹脂	ポリウレタン	ポリウレタン	ポリウレタン	合成ゴム	-
使用温度範囲(℃)	-30::80	-20::60	-20::60	-20::60	-	-20::60
