三木プーリ

サーボフレックス（金属板ばねカップリング）SFSモデル

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 16,564円～112,478円

税込単価: 18,220円～123,726円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三木プーリ

通常出荷日：在庫品1日目

サーボフレックスのベーシックタイプで、本体材質にスチールを用いた板ばねタイプの...

用途
サーボモータ
種類
板ばねタイプ
本体材質
スチール
ディスク部材質
ステンレス
使用温度範囲 (℃)
-30::120
分類
カップリング本体

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

製造現場のためのカップリング総合情報

未確定：候補が138型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SFS（S）外形図

SFS（W）外形図

SFS（G）外形図

テーパ軸対応外形図

SFS（S）

SFS（W）

SFS（G）

製品仕様

SFS（S）

SFS（W）

SFS（G）

SFS（S）仕様表

型番	許容トルク［N・m］	許容誤差		最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型番	許容トルク［N・m］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
SFS-05S	20	1	±0.6	25000	16000	43	0.11×10^-3	0.30
SFS-06S	40	1	±0.8	20000	29000	45	0.30×10^-3	0.50
SFS-08S	80	1	±1.0	17000	83000	60	0.87×10^-3	1.00
SFS-09S	180	1	±1.2	15000	170000	122	1.60×10^-3	1.40
SFS-10S	250	1	±1.4	13000	250000	160	2.60×10^-3	2.10
SFS-12S	450	1	±1.6	11000	430000	197	6.50×10^-3	3.40
SFS-14S	800	1	±1.8	9500	780000	313	9.90×10^-3	4.90

※最高回転速度は動バランスを考慮しておりません。
※慣性モーメントおよび質量は、最大穴径時の値となります。

SFS（W）仕様表

型番	許容トルク［N・m］	許容誤差			最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型番	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
SFS-05W	20	0.2	1（片側）	±1.2	10000	8000	21	0.14×10^-3	0.40
SFS-06W	40	0.3	1（片側）	±1.6	8000	14000	22	0.41×10^-3	0.70
SFS-08W	80	0.3	1（片側）	±2.0	6800	41000	30	1.10×10^-3	1.30
SFS-09W	180	0.5	1（片側）	±2.4	6000	85000	61	2.20×10^-3	2.10
SFS-10W	250	0.5	1（片側）	±2.8	5200	125000	80	3.60×10^-3	2.80
SFS-12W	450	0.6	1（片側）	±3.2	4400	215000	98	9.20×10^-3	4.90
SFS-14W	800	0.7	1（片側）	±3.6	3800	390000	156	15.00×10^-3	7.10

※最高回転速度は動バランスを考慮しておりません。
※慣性モーメントおよび質量は、最大穴径時の値となります。

SFS（G）仕様表

型番	許容トルク［N・m］	許容誤差			最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
型番	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］	質量［kg］
SFS-05G	20	0.5	1（片側）	±1.2	20000	8000	21	0.20×10^-3	0.50
SFS-06G	40	0.5	1（片側）	±1.6	16000	14000	22	0.55×10^-3	0.90
SFS-08G	80	0.5	1（片側）	±2.0	13000	41000	30	1.50×10^-3	1.70
SFS-09G	180	0.6	1（片側）	±2.4	12000	85000	61	2.90×10^-3	2.40
SFS-10G	250	0.6	1（片側）	±2.8	10000	125000	80	4.60×10^-3	3.30
SFS-12G	450	0.8	1（片側）	±3.2	8000	215000	98	11.80×10^-3	5.80
SFS-14G	800	0.9	1（片側）	±3.6	7000	390000	156	21.20×10^-3	8.60

※最高回転速度は動バランスを考慮しておりません。
※慣性モーメントおよび質量は、最大穴径時の値となります。

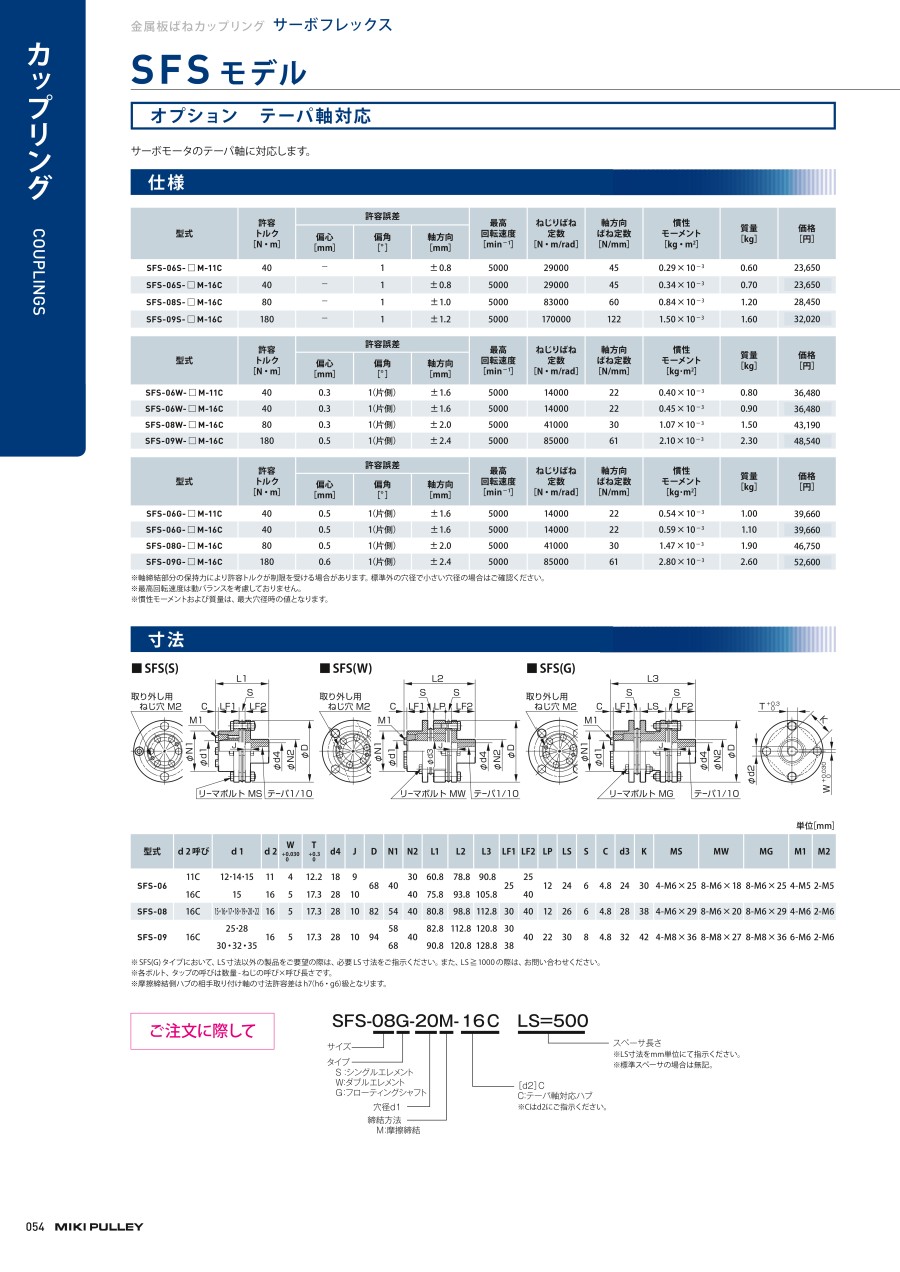

テーパ軸対応仕様表

型番	許容トルク［N・m］	許容誤差			最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］
型番	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］
SFS-06S- □M-11C	40	-	1	±0.8	5000	29000	45	0.29×10^-3
SFS-06S- □ M-16C	40	-	1	±0.8	5000	29000	45	0.34×10^-3
SFS-08S- □ M-16C	80	-	1	±1.0	5000	83000	60	0.84×10^-3
SFS-09S- □ M-16C	180	-	1	±1.2	5000	170000	122	1.50×10^-3
型番	許容トルク［N・m］	許容誤差			最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］
型番	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］
SFS-06W- □M-11C	40	0.3	1（片側）	±1.6	5000	14000	22	0.40×10^-3
SFS-06W- □ M-16C	40	0.3	1（片側）	±1.6	5000	14000	22	0.45×10^-3
SFS-08W- □ M-16C	80	0.3	1（片側）	±2.0	5000	41000	30	1.07×10^-3
SFS-09W- □ M-16C	180	0.5	1（片側）	±2.4	5000	85000	61	2.10×10^-3
型番	許容トルク［N・m］	許容誤差			最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］
型番	許容トルク［N・m］	偏心［mm］	偏角［°］	軸方向［mm］	最高回転速度［min^-1］	ねじりばね定数［N・m/rad］	軸方向ばね定数［N/mm］	慣性モーメント［kg・m²］
SFS-06G- □M-11C	40	0.5	1（片側）	±1.6	5000	14000	22	0.54×10^-3
SFS-06G- □ M-16C	40	0.5	1（片側）	±1.6	5000	14000	22	0.59×10^-3
SFS-08G- □ M-16C	80	0.5	1（片側）	±2.0	5000	41000	30	1.47×10^-3
SFS-09G- □ M-16C	180	0.6	1（片側）	±2.4	5000	85000	61	2.80×10^-3

※軸締結部分の保持力により許容トルクが制限を受ける場合があります。標準外の穴径で小さい穴径の場合はご確認ください。
※最高回転速度は動バランスを考慮しておりません。
※慣性モーメントおよび質量は、最大穴径時の値となります。

規格表

SFS（S）規格表

型番	d1・d2			D	N	L	LF	S	F	K	M
型番	下穴	最小	最大	D	N	L	LF	S	F	K	M
SFS-05S	7	8	20	56	32	45	20	5	11	24	4-M5×22
SFS-06S	7	8	25	68	40	56	25	6	10	30	4-M6×25
SFS-08S	10	11	35	82	54	66	30	6	11	38	4-M6×29
SFS-09S	10	11	38	94	58	68	30	8	21	42	4-M8×36
SFS-10S	15	16	42	104	68	80	35	10	16	48	4-M8×36
SFS-12S	18	19	50	126	78	91	40	11	23	54	4-M10×45
SFS-14S	20	22	60	144	88	102	45	12	31	61	4-M12×54

※下穴は、キリ穴となります。
※リーマボルトM の呼びは数量- ねじの呼び×呼び長さです。

SFS（W）規格表

型番	d1・d2			D	N	L	LF	LP	S	F	d3	K	M
型番	下穴	最小	最大	D	N	L	LF	LP	S	F	d3	K	M
SFS-05W	7	8	20	56	32	58	20	8	5	4	20	24	8-M5×15
SFS-06W	7	8	25	68	40	74	25	12	6	3	24	30	8-M6×18
SFS-08W	10	11	35	82	54	84	30	12	6	2	28	38	8-M6×20
SFS-09W	10	11	38	94	58	98	30	22	8	12	32	42	8-M8×27
SFS-10W	15	16	42	104	68	110	35	20	10	7	34	48	8-M8×27
SFS-12W	18	19	50	126	78	127	40	25	11	10	40	54	8-M10×32
SFS-14W	20	22	60	144	88	144	45	30	12	15	46	61	8-M12×38

※下穴は、キリ穴となります。
※リーマボルトM の呼びは数量- ねじの呼び×呼び長さです。

SFS（G）規格表

型番	d1・d2			D	N	L	LF	LS	S	F	K	M
型番	下穴	最小	最大	D	N	L	LF	LS	S	F	K	M
SFS-05G	7	8	20	56	32	74	20	24	5	11	24	8-M5×22
SFS-06G	7	8	25	68	40	86	25	24	6	10	30	8-M6×25
SFS-08G	10	11	35	82	54	98	30	26	6	11	38	8-M6×29
SFS-09G	10	11	38	94	58	106	30	30	8	21	42	8-M8×36
SFS-10G	15	16	42	104	68	120	35	30	10	16	48	8-M8×36
SFS-12G	18	19	50	126	78	140	40	38	11	23	54	8-M10×45
SFS-14G	20	22	60	144	88	160	45	46	12	31	61	8-M12×54

※下穴は、キリ穴となります。
※上記LS 寸法以外の製品をご要望の際は、必要LS 寸法をご指示ください。また、LS ≧1000 の際は、お問い合わせください。
※リーマボルトM の呼びは数量- ねじの呼び×呼び長さです。

テーパ軸対応規格表

型番	d2呼び	d1	d2	W _+0.0300	T _+0.30	d4	J	D	N1	N2	L1	L2	L3
SFS-06	11C	12・14・15	11	4	12.2	18	9	68	40	30	60.8	78.8	90.8
SFS-06	16C	15	16	5	17.3	28	10	68	40	40	75.8	93.8	105.8
SFS-08	16C	15・16・20・22	16	5	17.3	28	10	82	54	40	80.8	98.8	112.8
SFS-09	16C	25・28	16	5	17.3	28	10	94	58	40	82.8	112.8	120.8
型番	LF1	LF2	LP	LS	S	C	d3	K	MS	MW	MG	M1	M2
SFS-06	25	25	12	24	6	4.8	24	30	4-M6×25	8-M6×18	8-M6×25	4-M5	2-M5
SFS-06	25	40	12	24	6	4.8	24	30	4-M6×25	8-M6×18	8-M6×25	4-M5	2-M5
SFS-08	30	40	12	26	6	4.8	28	38	4-M6×29	8-M6×20	8-M6×29	4-M6	2-M6
SFS-09	30	40	22	30	8	4.8	32	42	4-M8×36	8-M8×27	8-M8×36	6-M6	2-M6

※ SFS（G）タイプにおいて、LS 寸法以外の製品をご要望の際は、必要LS 寸法をご指示ください。また、LS ≧1000 の際は、お問い合わせください。
※各ボルト、タップの呼びは数量- ねじの呼び×呼び長さです。
※摩擦締結側ハブの相手取り付け軸の寸法許容差はh7（h6・g6）級となります。

キー溝規格

※止めねじとキー溝の位置は同一平面上にはなりません。
※止めねじは製品に付属します。

型番リスト

表示件数

型番

軸穴径（加工済） D1

(φ)

軸穴径（加工済） D2

(φ)

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容ミスアラインメント

最高回転数（範囲）

(r/min)

許容偏角

(deg)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

最大軸穴径（下穴品） D1max

(φ)

最小軸穴径（下穴品） D1min

(φ)

許容偏心範囲

(mm)

テーパアダプタ側サイズ

(mm)

軸穴仕様

軸穴仕上げ

キー溝規格

許容偏角詳細

(deg)

RoHS?

最小発注数量

-	-	10.01～20.00	56	20	74	0.20×10^-3	0.5	偏角 / 偏心 / エンドプレイ	10,001～30,000	2	1.2	20000	20	8	0.41～1.0	-	-	-	-	1(片側)	10	1個
-	-	10.01～20.00	56	20	45	0.11×10^-3	-	偏角 / エンドプレイ	10,001～30,000	1	0.6	25000	20	8	-	-	-	-	-	-	10	1個
-	-	10.01～20.00	56	20	58	0.14×10^-3	0.2	偏角 / 偏心 / エンドプレイ	7,001～10,000	2	1.2	10000	20	8	0.02～0.2	-	-	-	-	1(片側)	10	1個
-	-	20.01～50.00	68	40	86	0.55×10^-3	0.5	偏角 / 偏心 / エンドプレイ	10,001～30,000	2	1.6	16000	25	8	0.41～1.0	-	-	-	-	1(片側)	10	1個
12	-	20.01～50.00	68	40	90.8	0.54×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.41～1.0	11	-	-	-	1(片側)	10	1個
12	12	20.01～50.00	68	40	95.6	0.55×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
12	14	20.01～50.00	68	40	95.6	0.55×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
12	15	20.01～50.00	68	40	95.6	0.55×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
14	-	20.01～50.00	68	40	90.8	0.54×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.41～1.0	11	-	-	-	1(片側)	10	1個
14	14	20.01～50.00	68	40	95.6	0.55×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
14	15	20.01～50.00	68	40	95.6	0.55×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
15	-	20.01～50.00	68	40	90.8	0.54×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.41～1.0	11	-	-	-	1(片側)	10	1個
15	15	20.01～50.00	68	40	95.6	0.55×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
15	-	20.01～50.00	68	40	105.8	0.59×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.41～1.0	16	-	-	-	1(片側)	10	1個
-	-	20.01～50.00	68	40	56	0.30×10^-3	-	偏角 / エンドプレイ	10,001～30,000	1	0.8	20000	25	8	-	-	-	-	-	-	10	1個
12	12	20.01～50.00	68	40	65.6	0.30×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	0.8	5000	-	-	-	-	-	-	-	-	10	1個
12	14	20.01～50.00	68	40	65.6	0.30×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	0.8	5000	-	-	-	-	-	-	-	-	10	1個
12	15	20.01～50.00	68	40	65.6	0.30×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	0.8	5000	-	-	-	-	-	-	-	-	10	1個
14	-	20.01～50.00	68	40	60.8	0.29×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	0.8	5000	-	-	-	11	-	-	-	-	10	1個
14	14	20.01～50.00	68	40	65.6	0.30×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	0.8	5000	-	-	-	-	-	-	-	-	10	1個
14	15	20.01～50.00	68	40	65.6	0.30×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	0.8	5000	-	-	-	-	-	-	-	-	10	1個
15	-	20.01～50.00	68	40	60.8	0.29×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	0.8	5000	-	-	-	11	-	-	-	-	10	1個
15	15	20.01～50.00	68	40	65.6	0.30×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	0.8	5000	-	-	-	-	-	-	-	-	10	1個
15	-	20.01～50.00	68	40	75.8	0.34×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	0.8	5000	-	-	-	16	-	-	-	-	10	1個
-	-	20.01～50.00	68	40	74	0.41×10^-3	0.3	偏角 / 偏心 / エンドプレイ	7,001～10,000	2	1.6	8000	25	8	0.21～0.40	-	-	-	-	1(片側)	10	1個
12	12	20.01～50.00	68	40	83.6	0.41×10^-3	0.3	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.21～0.40	-	-	-	-	1(片側)	10	1個
12	14	20.01～50.00	68	40	83.6	0.41×10^-3	0.3	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.21～0.40	-	-	-	-	1(片側)	10	1個
12	15	20.01～50.00	68	40	83.6	0.41×10^-3	0.3	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.21～0.40	-	-	-	-	1(片側)	10	1個
14	14	20.01～50.00	68	40	83.6	0.41×10^-3	0.3	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.21～0.40	-	-	-	-	1(片側)	10	1個
14	15	20.01～50.00	68	40	83.6	0.41×10^-3	0.3	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.21～0.40	-	-	-	-	1(片側)	10	1個
15	15	20.01～50.00	68	40	83.6	0.41×10^-3	0.3	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	1.6	5000	-	-	0.21～0.40	-	-	-	-	1(片側)	10	1個
-	-	50.01～100.00	82	80	98	1.50×10^-3	0.5	偏角 / 偏心 / エンドプレイ	10,001～30,000	2	2	13000	35	11	0.41～1.0	-	-	-	-	1(片側)	10	1個
15	15	50.01～100.00	82	80	107.6	1.56×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
15	-	50.01～100.00	82	80	112.8	1.47×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	16	-	-	-	1(片側)	10	1個
15	16	50.01～100.00	82	80	107.6	1.56×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
15	20	50.01～100.00	82	80	107.6	1.56×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
15	22	50.01～100.00	82	80	107.6	1.56×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
16	-	50.01～100.00	82	80	112.8	1.47×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	16	-	-	-	1(片側)	10	1個
16	16	50.01～100.00	82	80	107.6	1.56×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
16	20	50.01～100.00	82	80	107.6	1.56×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
16	22	50.01～100.00	82	80	107.6	1.56×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
20	-	50.01～100.00	82	80	112.8	1.47×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	16	-	-	-	1(片側)	10	1個
20	20	50.01～100.00	82	80	107.6	1.56×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
20	22	50.01～100.00	82	80	107.6	1.56×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
22	-	50.01～100.00	82	80	112.8	1.47×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	16	-	-	-	1(片側)	10	1個
22	22	50.01～100.00	82	80	107.6	1.56×10^-3	0.5	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.41～1.0	-	-	-	-	1(片側)	10	1個
-	-	50.01～100.00	82	80	66	0.87×10^-3	-	偏角 / エンドプレイ	10,001～30,000	1	1	17000	35	11	-	-	-	-	-	-	10	1個
15	15	50.01～100.00	82	80	75.6	0.93×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	1	5000	-	-	-	-	-	-	-	-	10	1個
15	-	50.01～100.00	82	80	80.8	0.84×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	1	5000	-	-	-	16	-	-	-	-	10	1個
15	16	50.01～100.00	82	80	75.6	0.93×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	1	5000	-	-	-	-	-	-	-	-	10	1個
15	20	50.01～100.00	82	80	75.6	0.93×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	1	5000	-	-	-	-	-	-	-	-	10	1個
15	22	50.01～100.00	82	80	75.6	0.93×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	1	5000	-	-	-	-	-	-	-	-	10	1個
16	-	50.01～100.00	82	80	80.8	0.84×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	1	5000	-	-	-	16	-	-	-	-	10	1個
16	16	50.01～100.00	82	80	75.6	0.93×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	1	5000	-	-	-	-	-	-	-	-	10	1個
16	20	50.01～100.00	82	80	75.6	0.93×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	1	5000	-	-	-	-	-	-	-	-	10	1個
16	22	50.01～100.00	82	80	75.6	0.93×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	1	5000	-	-	-	-	-	-	-	-	10	1個
20	22	50.01～100.00	82	80	75.6	0.93×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	1	5000	-	-	-	-	-	-	-	-	10	1個
22	22	50.01～100.00	82	80	75.6	0.93×10^-3	-	偏角 / エンドプレイ	4,001～7,000	1	1	5000	-	-	-	-	-	-	-	-	10	1個
-	-	50.01～100.00	82	80	84	1.10×10^-3	0.3	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	6800	35	11	0.21～0.40	-	-	-	-	1(片側)	10	1個
15	15	50.01～100.00	82	80	93.6	1.16×10^-3	0.3	偏角 / 偏心 / エンドプレイ	4,001～7,000	2	2	5000	-	-	0.21～0.40	-	-	-	-	1(片側)	10	1個

通常単価(税別) (税込単価)	通常出荷日

29,312円 ( 32,243円 )	16日目
16,564円 ( 18,220円 )	在庫品1日目当日出荷可能
28,551円 ( 31,406円 )	16日目
36,965円 ( 40,662円 )	16日目
40,873円 ( 44,960円 )	30日目
41,508円 ( 45,659円 )	30日目
41,508円 ( 45,659円 )	30日目
41,508円 ( 45,659円 )	30日目
40,873円 ( 44,960円 )	30日目
41,508円 ( 45,659円 )	30日目
41,508円 ( 45,659円 )	30日目
40,873円 ( 44,960円 )	30日目
41,508円 ( 45,659円 )	30日目
40,873円 ( 44,960円 )	30日目
17,958円 ( 19,754円 )	在庫品1日目当日出荷可能
27,607円 ( 30,368円 )	19日目
27,607円 ( 30,368円 )	19日目
27,607円 ( 30,368円 )	19日目
28,384円 ( 31,222円 )	29日目
27,607円 ( 30,368円 )	19日目
27,607円 ( 30,368円 )	19日目
28,384円 ( 31,222円 )	29日目
27,607円 ( 30,368円 )	19日目
28,384円 ( 31,222円 )	29日目
30,631円 ( 33,694円 )	16日目
42,426円 ( 46,669円 )	19日目
42,426円 ( 46,669円 )	19日目
42,426円 ( 46,669円 )	19日目
42,426円 ( 46,669円 )	19日目
42,426円 ( 46,669円 )	19日目
42,426円 ( 46,669円 )	19日目
37,288円 ( 41,017円 )	16日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
48,650円 ( 53,515円 )	30日目
20,739円 ( 22,813円 )	在庫品1日目当日出荷可能
34,144円 ( 37,558円 )	30日目
34,144円 ( 37,558円 )	29日目
34,144円 ( 37,558円 )	30日目
33,995円 ( 37,395円 )	30日目
36,432円 ( 40,075円 )	30日目
34,144円 ( 37,558円 )	29日目
34,144円 ( 37,558円 )	30日目
34,144円 ( 37,558円 )	30日目
34,144円 ( 37,558円 )	30日目
34,144円 ( 37,558円 )	30日目
34,144円 ( 37,558円 )	30日目
33,528円 ( 36,881円 )	10日目
52,296円 ( 57,526円 )	30日目

基本情報

基本情報

サーボフレックスのベーシックタイプで、本体材質にスチールを用いた板ばねタイプの標準カップリング。
【特長】
・フローティングシャフトタイプを用意している。
・高剛性のシングルエレメントタイプのSFS Sとスペーサを介してエレメントをダブル配置。
・下穴品やキー・止めねじ品には、表面処理に無電解ニッケルめっきが選択可能。
・スリーブ外径をガイドとして、高精度な取り付けが可能。
・部品単位でお届けするので、組み上がり状態では取り付けできない設計でも問題なく使用可能。
・各フランジは取り付け寸法の互換性がある。
【用途】
・サーボモータとボールねじの連結。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
XHS-C フレキシブルカップリングシングルディスクタイプ
NBKバイテック製類似品カップリング。ディスク型、サーボモータ対応、クランプ締結タイプ。ねじり剛性が大きく、高速・高精度位置決めに最適。
酒井製作所
精密軸継手-板ばね式 LAD-Cシリーズ
自在性に優れ、ダブルボルトクランプ仕様とノン・バックラッシ構造の相乗効果により高精度な回転伝達が可能です

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サーボフレックス（金属板ばねカップリング）SFSモデルのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q軸への締結がクランプ方式で、充分なトルク伝達ができますか？

弊社のトルク伝達試験では十分な安全率を用いておりますので、カタログ記載の許容トルクにおいて、締結方法が原因となって締結部がスリップすることはございません。クランプハブへのキー溝加工は可能ですので、ご要望のお客様はキー溝加工対応オプションを参照ください。

Q金属板ばねカップリングの使用中に、音や振動が発生しました。対応策を教えてください。

サーボモータの場合は制御系で機械共振抑制フィルターをその固有振動数に設定することで音、振動を抑制できます。ステッピングモータの場合は使用回転速度をずらすか、減衰効果の高いステップフレックスカップリングで振動を吸収・抑制することが可能です。

この商品を見た人は、こんな商品も見ています

	今見ている商品サーボフレックス（金属板ばねカップリング）SFSモデル	サーボフレックス SFC	ディスク形カップリングクランピングタイプ SHDS	プラスチックカップリング GJ	ディスク形カップリングクランピングロングタイプ（ダブルディスク）	ロングディスク形カップリングクランピングタイプ（ダブルディスク）
メーカー	三木プーリ	三木プーリ	SUNGIL（ソンイル）	アサ電子工業	SUNGIL（ソンイル）	SUNGIL（ソンイル）
通常価格	16,564円-	5,662円 -	7,441円 -	709円 -	1,994円 -	5,343円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	6日目〜
用途	サーボモータ	サーボモータ / ステッピングモータ / エンコーダ	サーボモータ / ステッピングモータ	標準	サーボモータ / ステッピングモータ	サーボモータ / ステッピングモータ
種類	板ばねタイプ	板ばねタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ	ディスクタイプ
本体材質	スチール	アルミニウム	アルミニウム	樹脂	アルミニウム	アルミニウム
ディスク部材質	ステンレス	-	ステンレス	ガラス繊維強化樹脂	ステンレス	ステンレス
使用温度範囲(℃)	-30::120	-30::100	-50::200	-30::85	-50::200	-50::200
