三木プーリ

サーボフレックス（金属板ばねカップリング）SFHモデル

カタログ |

通常単価(税別): 73,757円～456,608円

税込単価: 81,133円～502,269円

通常出荷日：39日目

最大サイズはφ262（フランジ外径262mm）、許容トルクは8,000N・mの、高出力用途の板ばねカッ...

よく一緒に見られています

三木プーリ

通常出荷日：在庫品1日目

よく一緒に見られています

三木プーリ

通常出荷日：在庫品1日目

未確定：候補が9型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

SFHモデルの構造と材質

SFH Sの構造図

SFH Gの構造図

SFH S-□K-□Kの構造図

SFH G-□K-□Kの構造図

SFH S TYPEの外形図と寸法

SFH-□Sの外形図と寸法

SFH-□Sの外形図

（単位:mm）

型式	d1･d2			D	N	L	LF	S	F	K	M
型式	下穴	最小	最大	D	N	L	LF	S	F	K	M
SFH-150S	20	22	70	152	104	101	45	11	5	94	6-M8×36
SFH-170S	25	28	80	178	118	124	55	14	6	108	6-M10×45
SFH-190S	30	32	85	190	126	145	65	15	10	116	6-M12×54
SFH-210S	35	38	90	210	130	165	75	15	8	124	6-M16×60
SFH-220S	45	48	100	225	144	200	90	20	-2	132	6-M16×60
SFH-260S	50	55	115	262	166	223	100	23	11	150	6-M20×80

※ 下穴は、キリ穴となります。加工付きに関しては、標準穴加工規格を参照してください。
※ リーマボルトMの呼びは数量-ねじの呼び×呼び長さです。

SFH-□S-□K-□Kの外形図と寸法

SFH-□S-□K-□Kの外形図

（単位:mm）

型式	D	L	d1・d2	N1・N2	LF	S	C	K	M	M1	M2
SFH-150S	152	157	38・40・42・45・50	108	65	11	8	94	6-M8×36	6-M8×60	3-M8
SFH-150S	152	157	55・56・60・65・70	128	65	11	8	94	6-M8×36	6-M8×60	3-M8
SFH-170S	178	160	38・40・42・45・50	108	65	14	8	108	6-M10×45	6-M8×60	3-M8
			55・56・60・65・70	128
			75・80	148
SFH-190S	190	175	38・40・42・45・50	108	70	15	10	116	6-M12×54	6-M10×65	3-M10
			55・56・60・65・70	128
			75・80・85	148
SFH-210S	210	181	38・40・42・45・50	108	73	15	10	124	6-M16×60	6-M10×65	3-M10
			55・56・60・65・70	128
			75・80・85・90	148

※ 各ボルト、タップの呼びは数量-ねじの呼び×呼び長さで、加圧ボルトM1と取り外し用ねじ穴M2の数量は片側フランジの数量です。

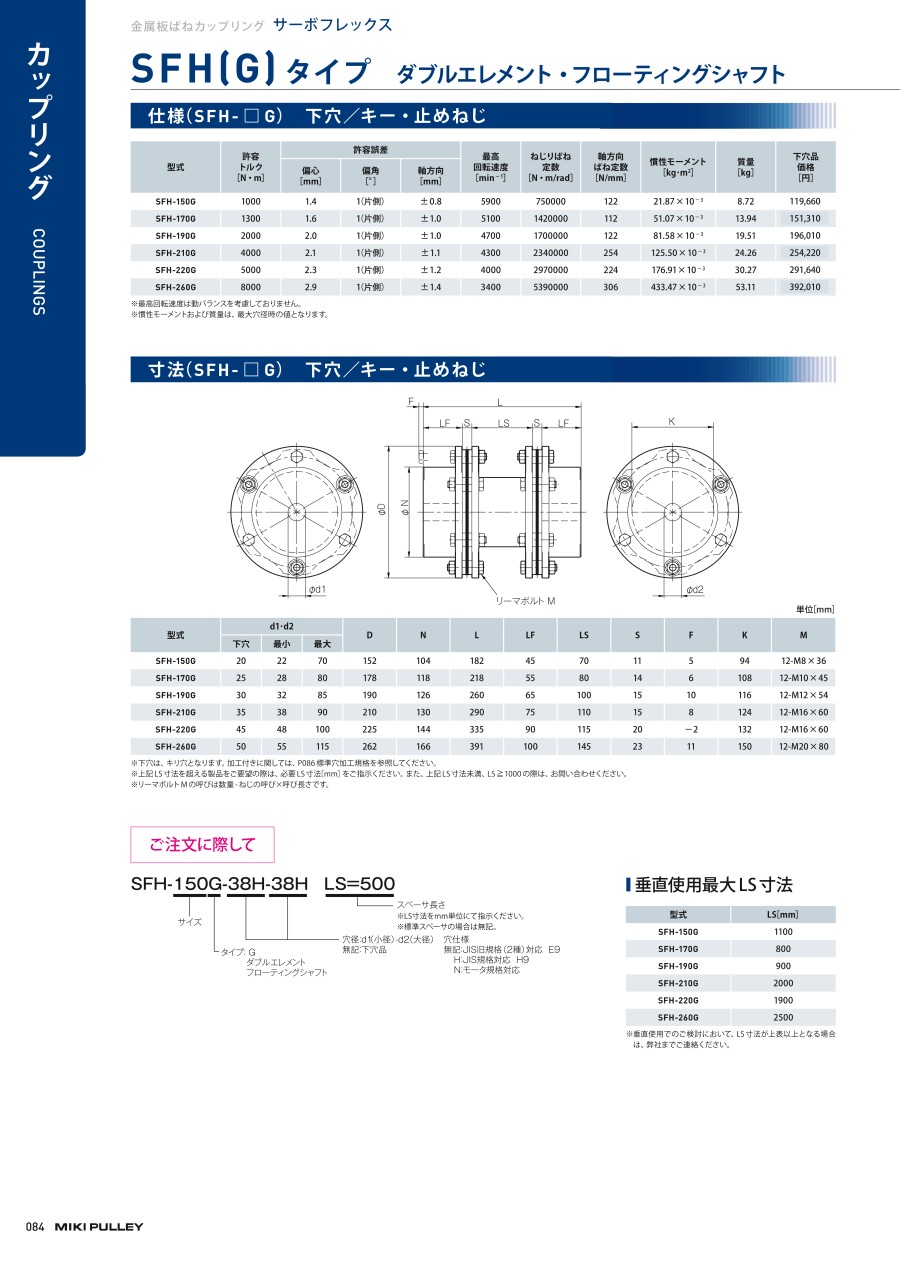

SFH G TYPEの外形図と寸法

SFH-□Gの外形図と寸法

SFH-□S-□K-□Kの外形図

（単位:mm）

型式	d1･d2			D	N	L	LF	LS	S	F	K	M
型式	下穴	最小	最大	D	N	L	LF	LS	S	F	K	M
SFH-150G	20	22	70	152	104	182	45	70	11	5	94	12-M8×36
SFH-170G	25	28	80	178	118	218	55	80	14	6	108	12-M10×45
SFH-190G	30	32	85	190	126	260	65	100	15	10	116	12-M12×54
SFH-210G	35	38	90	210	130	290	75	110	15	8	124	12-M16×60
SFH-220G	45	48	100	225	144	335	90	115	20	-2	132	12-M16×60
SFH-260G	50	55	115	262	166	391	100	145	23	11	150	12-M20×80

※ 下穴は、キリ穴となります。加工付きに関しては、標準穴加工規格を参照してください。
※ リーマボルトMの呼びは数量-ねじの呼び×呼び長さです。

SFH-□G-□K-□Kの外形図と寸法

SFH-□G-□K-□Kの外形図

（単位:mm）

型式	D	L	d1・d2	N1・N2	LF	LS	S	C	K	M	M1	M2
SFH-150G	152	238	38・40・42・45・50	108	65	70	11	8	94	12-M8×36	6-M8×60	3-M8
SFH-150G	152	238	55・56・60・65・70	128	65	70	11	8	94	12-M8×36	6-M8×60	3-M8
SFH-170G	178	254	38・40・42・45・50	108	65	80	14	8	108	12-M10×45	6-M8×60	3-M8
			55・56・60・65・70	128
			75・80	148
SFH-190G	190	290	38・40・42・45・50	108	70	100	15	10	116	12-M12×54	6-M10×65	3-M10
			55・56・60・65・70	128
			75・80・85	148
SFH-210G	210	306	38・40・42・45・50	108	73	110	15	10	124	12-M16×60	6-M10×65	3-M10
			55・56・60・65・70	128
			75・80・85・90	148

※ 各ボルト、タップの呼びは数量-ねじの呼び×呼び長さで、加圧ボルトM1と取り外し用ねじ穴M2の数量は片側フランジの数量です。

型番リスト

表示件数

型番

許容トルク（範囲）

(N・m)

外径A

(φ)

許容トルク

(N・m)

全長W

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容ミスアラインメント

許容偏角

(deg)

最高回転数（範囲）

(r/min)

許容エンドプレイ(±)

(mm)

最高回転数

(r/min)

最大軸穴径（下穴品） D1max

(φ)

最小軸穴径（下穴品） D1min

(φ)

許容偏心範囲

(mm)

許容偏角詳細

(deg)

RoHS?

最小発注数量

1,000.01～5,000.00	152	1000	101	12.60×10^-3	-	偏角 / エンドプレイ	1	4,001～7,000	0.4	5900	70	22	-	-	10	1個
1,000.01～5,000.00	178	1300	218	51.07×10^-3	1.6	偏角 / 偏心 / エンドプレイ	2	4,001～7,000	1	5100	80	28	1.1～3.0	1(片側)	10	1個
1,000.01～5,000.00	178	1300	124	26.88×10^-3	-	偏角 / エンドプレイ	1	4,001～7,000	0.5	5100	80	28	-	-	10	1個
1,000.01～5,000.00	190	2000	260	81.58×10^-3	2	偏角 / 偏心 / エンドプレイ	2	4,001～7,000	1	4700	85	32	1.1～3.0	1(片側)	10	1個
1,000.01～5,000.00	210	4000	290	125.50×10^-3	2.1	偏角 / 偏心 / エンドプレイ	2	4,001～7,000	1.1	4300	90	38	1.1～3.0	1(片側)	10	1個
5,000.01～	225	5000	335	176.91×10^-3	2.3	偏角 / 偏心 / エンドプレイ	2	～4,000	1.2	4000	100	48	1.1～3.0	1(片側)	10	1個
5,000.01～	225	5000	200	102.53×10^-3	-	偏角 / エンドプレイ	1	～4,000	0.6	4000	100	48	-	-	10	1個
5,000.01～	262	8000	391	433.47×10^-3	2.9	偏角 / 偏心 / エンドプレイ	2	～4,000	1.4	3400	115	55	1.1～3.0	1(片側)	10	1個
5,000.01～	262	8000	223	233.86×10^-3	-	偏角 / エンドプレイ	1	～4,000	0.7	3400	115	55	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

73,757円 ( 81,133円 )	39日目
182,436円 ( 200,680円 )	39日目
85,552円 ( 94,107円 )	39日目
226,284円 ( 248,912円 )	39日目
285,677円 ( 314,245円 )	39日目
339,650円 ( 373,615円 )	39日目
169,491円 ( 186,440円 )	39日目
456,608円 ( 502,269円 )	39日目
236,777円 ( 260,455円 )	39日目

詳細情報

基本情報

基本情報

最大サイズはφ262（フランジ外径262mm）、許容トルクは8,000N・mの、高出力用途の板ばねカップリング。
【特長】
・高剛性のシングルエレメントタイプとエレメントをダブル配置。
・フレキシブル性の高いダブルエレメント・フローティングシャフトタイプを用意している。
・下穴品を標準としてラインアップしているので、キーによる軸締結や焼きばめによる軸締結なども対応可能。
・部品単位でお届けするので、組み上がり状態では取り付けできない設計でも問題なく使用可能。
【用途】
・サーボモータとボールねじの連結。

カタログ

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
XHS-C フレキシブルカップリングシングルディスクタイプ
NBKバイテック製類似品カップリングです。ディスク型　サーボモータ対応クランプ締結タイプです。ねじり剛性が大きく、高速・高精度位置決めに適しています。
E-Value
プレセット型トルクレンチ専用ハードケース付
正しい組付けに必要不可欠なトルクレンチです。<br>プリセット型で、安定したトルク管理ができます。<br>カタログの締め付けトルクに設定し、締結してください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サーボフレックス（金属板ばねカップリング）SFHモデルのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q軸への締結がクランプ方式で、充分なトルク伝達ができますか？

弊社のトルク伝達試験では十分な安全率を用いておりますので、カタログ記載の許容トルクにおいて、締結方法が原因となって締結部がスリップすることはございません。クランプハブへのキー溝加工は可能ですので、ご要望のお客様はキー溝加工対応オプションを参照ください。

Q金属板ばねカップリングの使用中に、音や振動が発生しました。対応策を教えてください。

サーボモータの場合は制御系で機械共振抑制フィルターをその固有振動数に設定することで音、振動を抑制できます。ステッピングモータの場合は使用回転速度をずらすか、減衰効果の高いステップフレックスカップリングで振動を吸収・抑制することが可能です。
