マクロレンズ SE-16シリーズ

Name: マクロレンズ SE-16シリーズ
Brand: シーシーエス
SKU: 221000011940
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 27,790円～47,520円

税込単価: 30,569円～52,272円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シーシーエス

マクロレンズ SE-18シリーズ

通常価格(税別)： 31,625円 (税込価格：34,788円)

通常出荷日：5 日目～

『高性能』『低価格』を実現したオリジナルマクロレンズ。倍率が0.5倍、1倍、2...

詳細情報を確認する

種類
マクロレンズ

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SE-16（同軸落射付）

SE-16（ストレート）

製品仕様

同軸落射付タイプ

型番	SE-16VM05	SE-16VM1	SE-16VM2
光学倍率	0.5x	1.0x	2.0x
WD	107mm	67mm	47mm
被写界深度※1	1,900μm	620μm	230μm
分解能※2	8μm	5.2μm	3.9μm
NA	0.042	0.065	0.087
実効F値（Fe）	5.92	7.88	11.7
TVディストーション	-0.026569%	-0.014059%	-0.005588%
質量	41.9g	46.3g	55.8g
マウント	Cマウント
最大適合イメージサイズ	1/2インチ
物像間距離（O/I）	179.9mm	160mm	180.6mm

※1 被写界深度は許容錯乱円を40μmとした時の計算値です。
※2 分解能は波長550nmの計算値です。上記仕様は光学設計値に基づいた数値であり、組み付け精度等で固体差が生じます。

ストレートタイプ

型番	SE-16SM05	SE-16SM1	SE-16SM2
光学倍率	0.5x	1.0x	2.0x
WD	107mm	67mm	47mm
被写界深度※1	1,900μm	620μm	230μm
分解能※2	8μm	5.2μm	3.9μm
NA	0.042	0.065	0.087
実効F値（Fe）	5.93	7.74	11.5
TVディストーション	-0.001335%	-0.000957%	-0.000232%
質量	29.6g	34g	43.5g
マウント	Cマウント
最大適合イメージサイズ	1/2インチ
物像間距離（O/I）	179.9mm	160mm	180.6mm

規格表

型番リスト

表示件数

型番

最大適合カメラ

(インチ)

倍率

(mm)

有効FNO

分解能

(μm)

レンズ種類

フルセット内容

最小発注数量

-	-	-	-	-	フルセット	ストレートマウント、同軸マウント、レンズユニット、鏡筒(短)、鏡筒(長)	1個
1/2	0.5	107	5.93	8	ストレート	-	1個
1/2	1	67	7.74	5.2	ストレート	-	1個
1/2	0.5	107	5.92	8	同軸落射付	-	1個
1/2	1	67	7.88	5.2	同軸落射付	-	1個
1/2	2	47	11.7	3.9	同軸落射付	-	1個

通常単価(税別) (税込単価)	通常出荷日

47,520円 ( 52,272円 )	10日目
27,790円 ( 30,569円 )	10日目
28,875円 ( 31,763円 )	10日目
36,452円 ( 40,097円 )	10日目
38,906円 ( 42,797円 )	53日目
40,295円 ( 44,325円 )	10日目

詳細情報

基本情報

基本情報

『高性能』『低価格』を実現したオリジナルマクロレンズ。倍率が0.5倍、1倍、2倍をラインアップ。ストレートタイプと同軸落射付タイプをご用意。

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

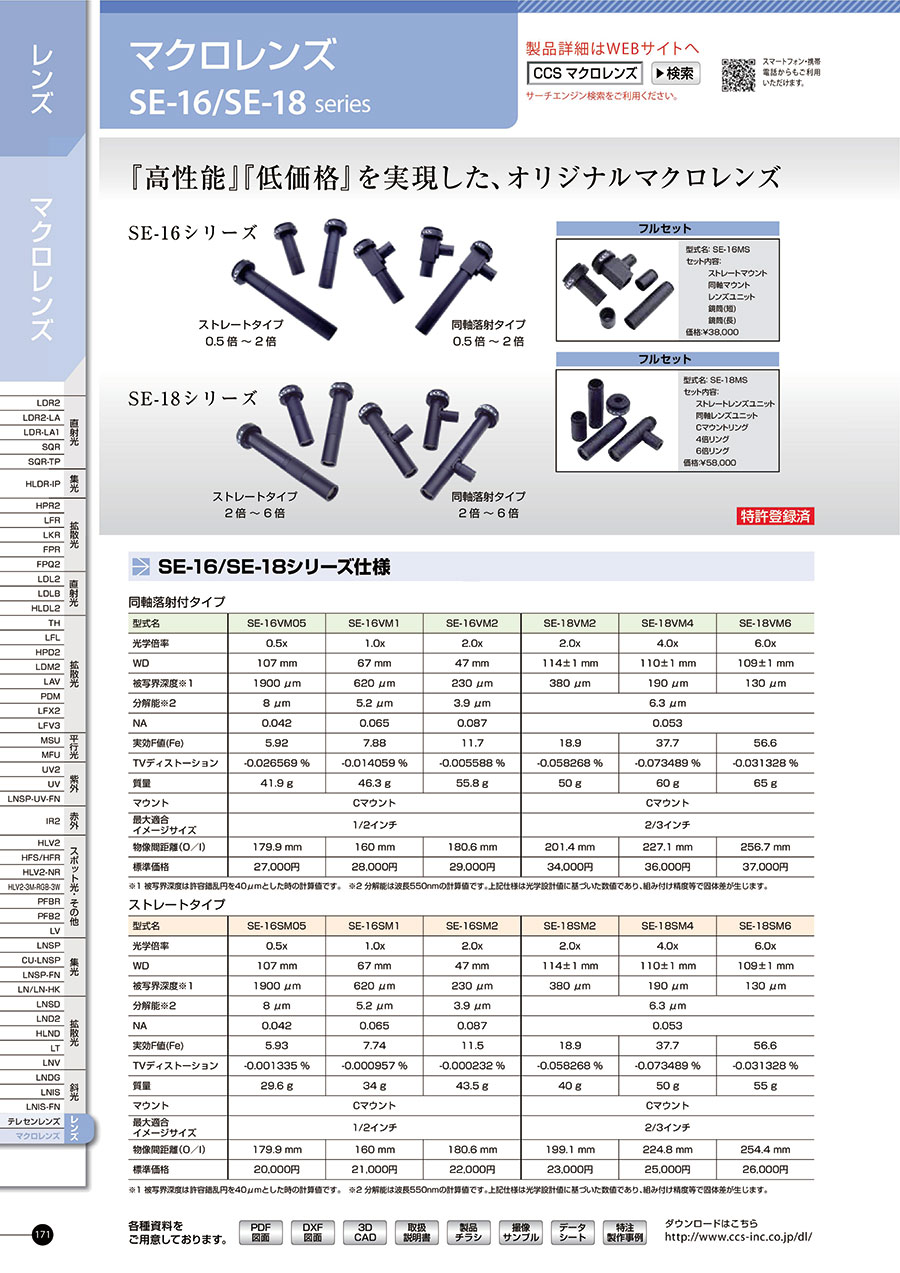

カタログ
