Z軸ブラケット（A47/AS47/ASS/ASB/AZT）

Name: Z軸ブラケット（A47/AS47/ASS/ASB/AZT）
Brand: 駿河精機
SKU: 221000011377
Rating: 4.3 (3 reviews)

カタログ |

通常単価(税別): 2,700円～43,200円特別価格

税込単価: 2,970円～47,520円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～4日目一部当日出荷可能

各種ステージに対応したZ軸ブラケットです。【特長】・ステージサイズ及び、材質にあわせたブラケットをご用...

詳細を確認

4.34.3

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番AZTW60A-140のカタログ表記に誤りがあります。
誤：20-4M深8
正：20-M4深8

詳細を確認

よく一緒に見られています

駿河精機

アダプタプレート(A49/A91)

通常価格(税別)： 1,760円 (税込価格：1,936円)

通常出荷日：在庫品1日目

よく一緒に見られています

駿河精機

アダプタプレート（A49/B05/B06）

通常価格(税別)： 1,890円 (税込価格：2,079円)

通常出荷日：在庫品1日目

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

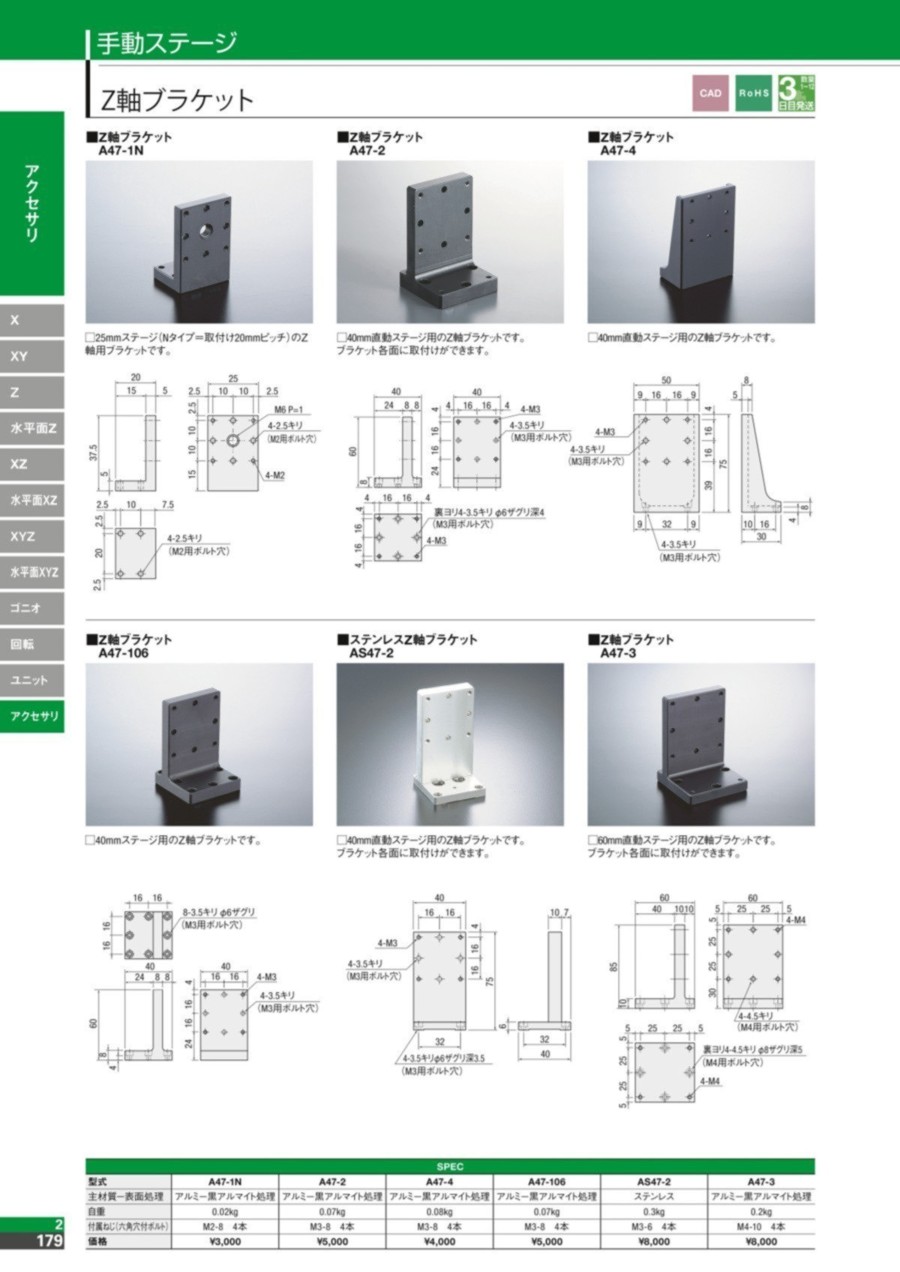

外形図

A47-1N

※上記以外の型番についての情報はデジタルカタログをご参照ください。

製品仕様

型番	A47-1N	A47-2	A47-4	A47-106	AS47-2	A47-3	A47-5
主材質- 表面処理	アルミ- 黒アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 黒アルマイト処理	ステンレス	アルミ- 黒アルマイト処理	アルミ- 黒アルマイト処理
自重	0.02kg	0.07kg	0.08kg	0.07kg	0.3kg	0.2kg	0.19kg
付属ねじ（六角穴付ボルト）	M2-8 4本	M3-8 4本	M3-8 4本	M3-8 4本	M3-6 4本	M4-10 4本	M4-12 4本

型番	A47-6	ASS80Z-1	A47-7	AS47-3	ASS25Z-1	ASB25Z-1	ASS40Z-1
主材質- 表面処理	アルミ- 黒アルマイト処理	アルミ- 白アルマイト処理	アルミ- 黒アルマイト処理	ステンレス	アルミ- 白アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 白アルマイト処理
自重	0.29kg	0.29kg	0.41kg	0.5kg	0.02kg	0.02kg	0.1kg
付属ねじ（六角穴付ボルト）	M4-12 4本	M4-12 4本	M4-12 4本	M4-6 4本	M2-8 4本	M2-8 4本	M3-10 4本

型番	ASB40Z-1	ASS50Z-1	ASS60Z-1	ASB60Z-1	ASS70Z-1	A47-101	A47-112
主材質- 表面処理	アルミ- 黒アルマイト処理	アルミ- 白アルマイト処理	アルミ- 白アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 白アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 黒アルマイト処理
自重	0.1kg	0.2kg	0.2kg	0.2kg	0.3kg	0.6kg	0.22kg
付属ねじ（六角穴付ボルト）	M3-10 4本	M3-10 4本	M4-12 4本	M4-12 4本	M3-12 4本	M4-16 4本	M4-12 4本

型番	A47-105	AZTB180A-390	A47-1040	A47-1250	AZTW60A-95	AZTB60A-95	AZTW60A-140
主材質- 表面処理	アルミ- 黒アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 白アルマイト処理	アルミ- 黒アルマイト処理	アルミ- 白アルマイト処理
自重	0.67kg	5.58kg	1.04kg	1.80kg	0.36kg	0.36kg	0.72kg
付属ねじ（六角穴付ボルト）	M4-16 4本	M6-25 4本	M4-10 4本	M6-12 4本	M4-10 4本	M4-10 4本	M4-10 4本

型番リスト

表示件数

型番

材質

表面処理

適用ステージ面サイズ

(mm)

ブラケット高さ

(mm)

推奨ステージタイプ

自重

(kg)

付属品

RoHS?

最小発注数量

アルミニウム	黒アルマイト	25×25	37.5	□25mmステージ(取付20mmピッチ)用	0.02	六角穴付ボルト M2-8 4本	10	1個
アルミニウム	黒アルマイト	40×40	60	□40mmステージ用	0.07	六角穴付ボルト M3-8 4本	10	1個
アルミニウム	黒アルマイト	60×60	85	□60mmステージ用	0.2	六角穴付ボルト M4-10 4本	10	1個
アルミニウム	黒アルマイト	40×40	75	□40mmステージ用	0.08	六角穴付ボルト M3-8 4本	10	1個
アルミニウム	黒アルマイト	60×60	80	□60mmステージ用	0.19	六角穴付ボルト M4-12 4本	10	1個
アルミニウム	黒アルマイト	80×80	100	BSB16-80/B11-80	0.29	六角穴付ボルト M4-12 4本	10	1個
アルミニウム	黒アルマイト	80×80	130	□80mmのサイド押しタイプ、粗微動マイクロタイプ、ロングストロークステージ用	0.41	六角穴付ボルト M4-12 4本	10	1個
アルミニウム	黒アルマイト	80×80/80×130	165	KS102-30/KS102-70	0.6	六角穴付ボルト M4-16 4本	10	1個
アルミニウム	黒アルマイト	100×100	140	KX1040	1.04	六角穴付ボルト M4-10 4本	10	1個
アルミニウム	黒アルマイト	80×160	190	KS102-100	0.67	六角穴付ボルト M4-16 4本	10	1個
アルミニウム	黒アルマイト	40×40	60	□40mmステージ用	0.07	六角穴付ボルト M3-8 4本	10	1個
アルミニウム	黒アルマイト	60×60/60×70	85	KXC06020/KS101-30	0.22	六角穴付ボルト M4-12 4本	10	1個
アルミニウム	黒アルマイト	120×120	167	KX1250	1.8	六角穴付ボルト M6-12 4本	10	1個
ステンレス	-	40×40	75	□40mmステージ用	0.3	六角穴付ボルト M3-6 4本	10	1個
ステンレス	-	60×60	90	□60mmステージ用	0.5	六角穴付ボルト M4-6 4本	10	1個
アルミニウム	黒アルマイト	25×25	37.5	BSB16-25	0.02	六角穴付ボルト M2-8 4本	10	1個
アルミニウム	黒アルマイト	40×40	75	BSB16-40	0.1	六角穴付ボルト M3-10 4本	10	1個
アルミニウム	黒アルマイト	60×60	85	BSB16-60	0.2	六角穴付ボルト M4-12 4本	10	1個
アルミニウム	白アルマイト	25×25	37.5	BSS16-25	0.02	六角穴付ボルト M2-8 4本	10	1個
アルミニウム	白アルマイト	40×40	75	BSS16-40/PG413	0.1	六角穴付ボルト M3-10 4本	10	1個
アルミニウム	白アルマイト	50×50	80	BSS16-50/PG513	0.2	六角穴付ボルト M3-10 4本	10	1個
アルミニウム	白アルマイト	60×60	85	BSS16-60/PG615	0.2	六角穴付ボルト M4-12 4本	10	1個
アルミニウム	白アルマイト	80×80	100	BSS16-80	0.29	六角穴付ボルト M4-12 4本	10	1個
アルミニウム	黒アルマイト	60×60	95	KXC06020	0.36	六角穴付ボルト M4-10 4本	10	1個
アルミニウム	黒アルマイト	180×180	390	KXS18100/KXS18200/KXS18300	5.58	六角穴付ボルト M6-25 4本	10	1個
アルミニウム	白アルマイト	60×60	95	KXG06020/KXG06030	0.36	六角穴付ボルト M4-10 4本	10	1個
アルミニウム	白アルマイト	60×60	140	KXL06030/KXL06050/KXL06075	0.72	六角穴付ボルト M4-10 4本	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,835円1,984円 ( 2,182円 )	在庫品1日目当日出荷可能
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
7,200円 ( 7,920円 )	在庫品1日目当日出荷可能
3,600円 ( 3,960円 )	4日目
6,300円 ( 6,930円 )	4日目
8,100円 ( 8,910円 )	4日目
9,000円 ( 9,900円 )	在庫品1日目当日出荷可能
13,500円 ( 14,850円 )	4日目
22,500円 ( 24,750円 )	4日目
13,500円 ( 14,850円 )	4日目
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
7,200円 ( 7,920円 )	4日目
22,500円 ( 24,750円 )	4日目
7,200円 ( 7,920円 )	在庫品1日目当日出荷可能
10,800円 ( 11,880円 )	在庫品1日目当日出荷可能
2,835円 ( 3,119円 )	4日目
4,500円 ( 4,950円 )	4日目
6,300円 ( 6,930円 )	4日目
2,700円 ( 2,970円 )	4日目
4,500円 ( 4,950円 )	在庫品1日目当日出荷可能
6,300円 ( 6,930円 )	在庫品1日目当日出荷可能
6,300円 ( 6,930円 )	在庫品1日目当日出荷可能
8,100円 ( 8,910円 )	4日目
9,900円 ( 10,890円 )	4日目
43,200円 ( 47,520円 )	4日目
9,900円 ( 10,890円 )	4日目
13,500円 ( 14,850円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

各種ステージに対応したZ軸ブラケットです。【特長】・ステージサイズ及び、材質にあわせたブラケットをご用意しています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番AZTW60A-140のカタログ表記に誤りがあります。
誤：20-4M深8
正：20-M4深8

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
X軸リニアボールガイド SSステージ低温黒色クロムメッキ（BSB16）
黒色で光学系反射防止に最適です。ガイドと本体が一体の薄型構造。本体材質をステンレスに、ガイド部にゴシックアーク溝を採用し高剛性・高精度を実現。サイズ、表面処理、オプション仕様など充実したラインナップです。
駿河精機
クロスローラガイドステージ（B11）
X軸クロスローラガイドステージです。ステージ面サイズ25/40/60mmのクロスローラガイドステージ。本体材質はアルミ（黒アルマイト処理）で軽量。
駿河精機
アリ式ステージ送りねじ短リードタイプ（B08/BDBXS/BDBXR）
送りねじ短リードタイプです。送り用ツマミ付きと六角レンチ操作型があります。　リードが0.5mmの送りねじX軸とZ軸ステージです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
