メカニカル部品技術窓口
手動ステージ用送りねじ （B85/B86/B87/B88/B89）
- 通常単価(税別)
- 1,620円～2,835円
- 税込単価
- 1,782円～3,119円
手動ステージ用送りねじです。【特長】・送りねじは「つまみ操作」と「六角レンチ操...
詳細情報を確認する商品情報

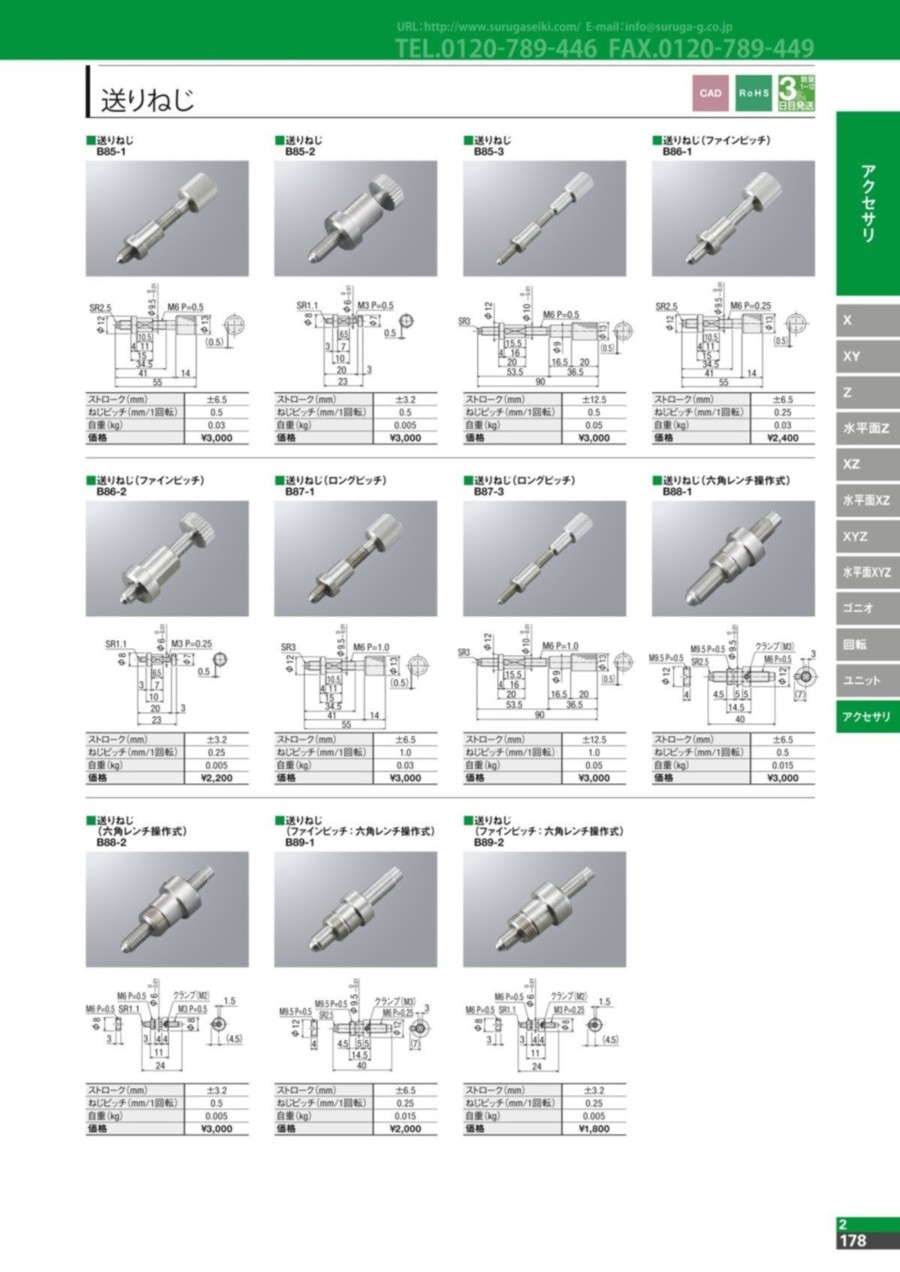

外形図
B85-1
※上記以外の型番についての情報はデジタルカタログをご参照ください。
製品仕様
| 型番 | 名称 | ストローク（mm） | ねじピッチ（mm/1回転） | 自重（kg） |
|---|---|---|---|---|
| B85-1 | 送りねじ | ±6.5 | 0.5 | 0.03 |
| B85-2 | 送りねじ | ±3.2 | 0.5 | 0.005 |
| B85-3 | 送りねじ | ±12.5 | 0.5 | 0.05 |
| B86-1 | 送りねじ（ファインピッチ） | ±6.5 | 0.25 | 0.03 |
| B86-2 | 送りねじ（ファインピッチ） | ±3.2 | 0.25 | 0.005 |
| B87-1 | 送りねじ（ロングピッチ） | ±6.5 | 1.0 | 0.03 |
| B87-3 | 送りねじ（ロングピッチ） | ±12.5 | 1.0 | 0.05 |
| B88-1 | 送りねじ（六角レンチ操作式） | ±6.5 | 0.5 | 0.015 |
| B88-2 | 送りねじ（六角レンチ操作式） | ±3.2 | 0.5 | 0.005 |
| B89-1 | 送りねじ（ファインピッチ:六角レンチ操作式） | ±6.5 | 0.25 | 0.015 |
| B89-2 | 送りねじ（ファインピッチ:六角レンチ操作式） | ±3.2 | 0.25 | 0.005 |
カタログ
