ステージ・ステッピングモータコントローラ（制御機器間）接続ケーブル

Name: ステージ・ステッピングモータコントローラ（制御機器間）接続ケーブル
Brand: 駿河精機
SKU: 221000011210
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 5,400円～27,000円

税込単価: 5,940円～29,700円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

【特長】・駿河精機製自動ステージとステッピングモータコントローラ（DS102/DS112）または各種制...

詳細を確認

55.0

よく一緒に見られています

駿河精機

DS102／112制御ソフトウェア（DSCONTROL-WIN）

通常価格(税別)： 5,000円 (税込価格：5,500円)

通常出荷日：4 日目

よく一緒に見られています

駿河精機

ハンディーターミナル DT100

通常価格(税別)： 30,000円 (税込価格：33,000円)

通常出荷日：4 日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ケーブル D214-1-2Eの外観

ケーブル D214-2-2Eの外観

ケーブル片端バラ線ケーブルの外観

通常ケーブル／最小曲げ半径：R33mm

型式	D214-1-2E	D214-1-4E	D214-1-6E	D214-1-2EK	D214-1-4EK	D214-1-6EK	D214-2-2E	D214-2-4E	D214-2-6E	D214-2-2EK	D214-2-4EK	D214-2-6EK
コネクタ有無	両端コネクタ付			片端（コント口ーラ側）バラ線			両端コネクタ付			片端（コント口ーラ側）バラ線
コントローラ側コネクタ	09-0341-02-14（Binder）			-			09-0341-02-14（Binder）			-
ステージ側コネクタ	SRCN6A21-16S（JAE）						HR10A-10P-12S（73）（HRS）
ケーブル長	2m	4m	6m	2m	4m	6m	2m	4m	6m	2m	4m	6m

ロボットケーブル／最小曲げ半径：R33mm

型式	D214-1-2R	D214-1-4R	D214-1-6R	D214-1-2RK	D214-1-4RK	D214-1-6RK	D214-2-2R	D214-2-4R	D214-2-6R	D214-2-2RK	D214-2-4RK	D214-2-6RK
コネクタ有無	両端コネクタ付			片端（コント口ーラ側）バラ線			両端コネクタ付			片端（コント口ーラ側）バラ線
コントローラ側コネクタ	09-0341-02-14（Binder）			-			09-0341-02-14（Binder）			-
ステージ側コネクタ	SRCN6A21-16S（JAE）						HR10A-10P-12S（73）（HRS）
ケーブル長	2m	4m	6m	2m	4m	6m	2m	4m	6m	2m	4m	6m

4センサ用ケーブル／最小曲げ半径：R33mm

型式	D214-2-2EA	D214-2-4EA	D214-2-6EA	D214-2-2EAK	D214-2-4EAK	D214-2-6EAK	D214-2-2RA	D214-2-4RA	D214-2-6RA	D214-2-2RAK	D214-2-4RAK	D214-2-6RAK
コネクタ有無	両端コネクタ付			片端（コント口ーラ側）バラ線			両端コネクタ付			片端（コント口ーラ側）バラ線
コントローラ側コネクタ	09-0341-02-14（Binder）			-			09-0341-02-14（Binder）			-
ステージ側コネクタ	HR10A-10P-12S（73）（HRS）						HR10A-10P-12S（73）（HRS）
ケーブル長	2m	4m	6m	2m	4m	6m	2m	4m	6m	2m	4m	6m

製品仕様

種類		通常ケーブル	ロボットケーブル
導体	構成	40本／0.08mm［24AWG］	50本／0.08mm［24AWG］
導体	外径約	0.65mm
絶縁体	材質	PVC	ETFE
絶縁体	色	ケーブル断面図参照
シース	材質	PVC
シース	色	黒
仕上外径		6.70±0.15mm
最小曲げ半径		R33mm

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

長さ

(m)

ケーブルタイプ

コネクタ有無

線数

RoHS?

最小発注数量

2	通常ケーブル	両端コネクタ付	13	10	1個
2	通常ケーブル	片端(コントローラ側)バラ線	13	10	1個
2	ロボットケーブル	両端コネクタ付	13	10	1個
2	ロボットケーブル	片端(コントローラ側)バラ線	13	10	1個
4	通常ケーブル	両端コネクタ付	13	10	1個
4	通常ケーブル	片端(コントローラ側)バラ線	13	10	1個
4	ロボットケーブル	両端コネクタ付	13	10	1個
4	ロボットケーブル	片端(コントローラ側)バラ線	13	10	1個
6	通常ケーブル	両端コネクタ付	13	10	1個
6	通常ケーブル	片端(コントローラ側)バラ線	13	10	1個
6	ロボットケーブル	両端コネクタ付	13	10	1個
6	ロボットケーブル	片端(コントローラ側)バラ線	13	10	1個
2	通常ケーブル	両端コネクタ付	10	10	1個
2	4センサ用・通常ケーブル	両端コネクタ付	13	10	1個
2	4センサ用・通常ケーブル	片端(コントローラ側)バラ線	13	10	1個
2	通常ケーブル	片端(コントローラ側)バラ線	10	10	1個
2	ロボットケーブル	両端コネクタ付	10	10	1個
2	4センサ用・ロボットケーブル	両端コネクタ付	13	10	1個
2	4センサ用・ロボットケーブル	片端(コントローラ側)バラ線	13	10	1個
2	ロボットケーブル	片端(コントローラ側)バラ線	10	10	1個
4	通常ケーブル	両端コネクタ付	10	10	1個
4	4センサ用・通常ケーブル	両端コネクタ付	13	10	1個
4	4センサ用・通常ケーブル	片端(コントローラ側)バラ線	13	10	1個
4	通常ケーブル	片端(コントローラ側)バラ線	10	10	1個
4	ロボットケーブル	両端コネクタ付	10	10	1個
4	4センサ用・ロボットケーブル	両端コネクタ付	13	10	1個
4	4センサ用・ロボットケーブル	片端(コントローラ側)バラ線	13	10	1個
4	ロボットケーブル	片端(コントローラ側)バラ線	10	10	1個
6	通常ケーブル	両端コネクタ付	10	10	1個
6	4センサ用・通常ケーブル	両端コネクタ付	13	10	1個
6	4センサ用・通常ケーブル	片端(コントローラ側)バラ線	13	10	1個
6	通常ケーブル	片端(コントローラ側)バラ線	10	10	1個
6	ロボットケーブル	両端コネクタ付	10	10	1個
6	4センサ用・ロボットケーブル	両端コネクタ付	13	10	1個
6	4センサ用・ロボットケーブル	片端(コントローラ側)バラ線	13	10	1個
6	ロボットケーブル	片端(コントローラ側)バラ線	10	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,400円 ( 5,940円 )	3日目
5,400円 ( 5,940円 )	3日目
9,000円 ( 9,900円 )	9日目
9,000円 ( 9,900円 )	4日目
7,200円 ( 7,920円 )	9日目
7,200円 ( 7,920円 )	4日目
13,500円 ( 14,850円 )	4日目
13,500円 ( 14,850円 )	4日目
10,800円 ( 11,880円 )	3日目
10,800円 ( 11,880円 )	4日目
22,500円 ( 24,750円 )	3日目
22,500円 ( 24,750円 )	在庫品1日目当日出荷可能
5,400円 ( 5,940円 )	9日目
9,000円 ( 9,900円 )	3日目
9,000円 ( 9,900円 )	4日目
5,400円 ( 5,940円 )	3日目
9,000円 ( 9,900円 )	9日目
12,600円 ( 13,860円 )	4日目
12,600円 ( 13,860円 )	3日目
9,000円 ( 9,900円 )	在庫品1日目当日出荷可能
7,200円 ( 7,920円 )	3日目
10,800円 ( 11,880円 )	3日目
10,800円 ( 11,880円 )	9日目
7,200円 ( 7,920円 )	在庫品1日目当日出荷可能
13,500円 ( 14,850円 )	3日目
14,400円 ( 15,840円 )	3日目
14,400円 ( 15,840円 )	9日目
13,500円 ( 14,850円 )	4日目
10,800円 ( 11,880円 )	在庫品1日目当日出荷可能
14,400円 ( 15,840円 )	3日目
14,400円 ( 15,840円 )	3日目
10,800円 ( 11,880円 )	在庫品1日目当日出荷可能
22,500円 ( 24,750円 )	9日目
27,000円 ( 29,700円 )	3日目
27,000円 ( 29,700円 )	9日目
22,500円 ( 24,750円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・駿河精機製自動ステージとステッピングモータコントローラ（DS102/DS112）または各種制御機器間の接続ケーブルです。
・標準2mケーブルの他、多数のケーブルを用意しています。
・2～6mケーブル（2m刻み）。
・片端バラ線ケーブル（コントローラ側がバラ線）。
・ロボットケーブルは通常ケーブルに比べ、耐ねじれ・屈曲性に優れています。
・自動ステージ選定時にケーブルをオプション選択することができます。

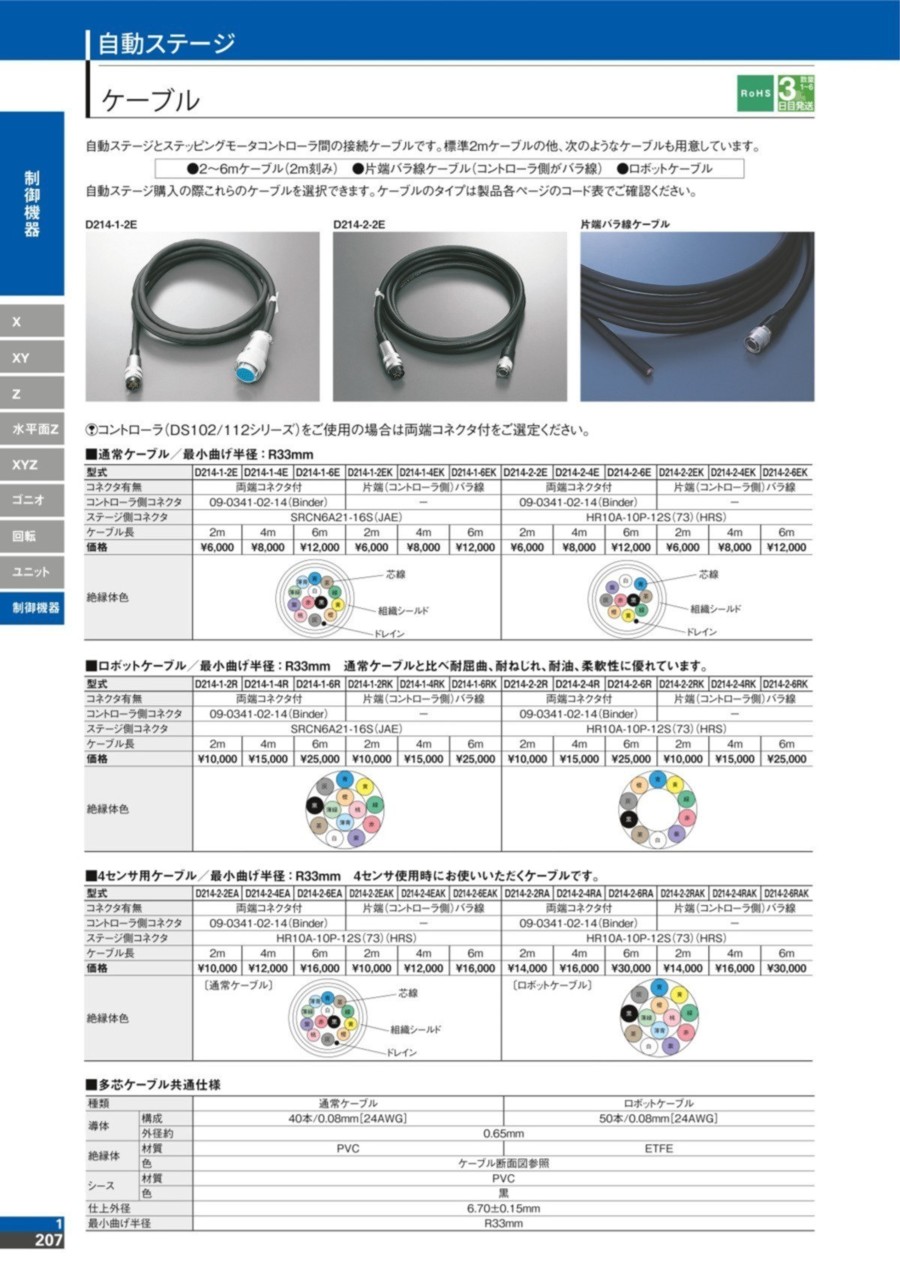

カタログ

カタログ (見開き版)

商品担当おすすめ

駿河精機
ステッピングモータドライバ
ステッピングモータコントローラDS102／DS112を使わず、モーションコントロールボードやシーケンサのモーションコントロールモジュールを用いて自動ステージを駆動させる場合は、モータドライバをご選定ください。
駿河精機
DS102／112制御ソフトウェア（DSCONTROL-WIN）
USBまたはRS232Cにより接続したステッピングモータコントローラDS102／DS112を、Windows上で簡単に設定・制御するためのソフトウェアで、最大6軸まで制御できます。
駿河精機
ハンディーターミナル DT100
ステッピングモータコントローラDS102／DS112に、DT100ハンディターミナルを接続することで、簡単に動作できます。PCにDS102／112制御ソフトウェアをインストールすれば、PCでも間単に操作が可能となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
