シーシーエス

LEDリング照明（面発光） LFRシリーズ

カタログ |

通常単価(税別): 83,697円～279,009円

税込単価: 92,067円～306,910円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シーシーエス

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シーシーエス

通常出荷日：5 日目～

【特長】・円形の導光拡散板の周囲にLEDを埋め込むように配置。・フラットな発光...

光種類
可視光
本体形状
リング形
照射方向
垂直投光
光源形態
自光式
照射方式
面発光

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	LED発光色	消費電力	ピーク発光波長/ 相関色温度	推奨電源	質量
LFR-100RD2	赤色	24V/3.6W	630nm	PD3 CC-ST-1024 PSB POD^※1	120g
LFR-100SW2	白色	24V/4.6W	5,500K		120g
LFR-100BL2	青色	24V/4.6W	470nm		170g
LFR-100RD2-K	赤色	24V/3.6W	630nm		140g
LFR-100KSW2	白色	24V/4.6W	5,500K		140g
LFR-100BL2-K	青色	24V/4.6W	470nm		190g
LFR-130RD2	赤色	24V/4.6W	630nm		250g
LFR-130SW2	白色	24V/5.7W	5,500K
LFR-130GR2	緑色	24V/5.7W	525nm
LFR-200RD2	赤色	24V/8.1W	630nm	PD3 CC-ST-1024^※ PSB POD^※1 ※赤色のみ使用可能です。	490g
LFR-200SW2	白色	24V/11W	5,500K	PD3 CC-ST-1024^※ PSB POD^※1 ※赤色のみ使用可能です。	490g
LFR-250RD2	赤色	24V/11W	630nm	PD3 PSB POD^※1	1,080g
LFR-250SW2	白色	24V/13W	5,500K		1,090g
LFR-250BL2	青色	24V/13W	470nm		1,080g
LFR-330RD2	赤色	24V/14W	630nm	PD3 PSB POD^※1	1,500g

※1 PODシリーズでは、LED照明のピーク電流および消費電力を確認し、PODの仕様表に記載されている出力電流および出力電力の範囲内でご使用ください。

使用例

構成例（LFR-100）

型番リスト

表示件数

型番

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

内径寸法（範囲）

(mm)

内径寸法

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

LED指向特性

ピーク発光波長

(nm)

最小発注数量

青色	100.1～130	102	4.1～5	4.6	30.1～40	33	5～15	12	標準タイプ	470	1個
青色	100.1～130	102	4.1～5	4.6	30.1～40	33	15.1～20	17	発光面角度つきタイプ	470	1個
白色	100.1～130	102	4.1～5	4.6	30.1～40	33	15.1～20	17	標準タイプ	-	1個
赤色	100.1～130	102	3.1～4	3.6	30.1～40	33	5～15	12	標準タイプ	630	1個
白色	100.1～130	102	4.1～5	4.6	30.1～40	33	5～15	12	標準タイプ	-	1個
緑色	100.1～130	125	5.1～6	5.7	40.1～50	44	5～15	12	標準タイプ	525	1個
赤色	100.1～130	125	4.1～5	4.6	40.1～50	44	5～15	12	標準タイプ	630	1個
白色	100.1～130	125	5.1～6	5.7	40.1～50	44	5～15	12	標準タイプ	-	1個
赤色	200～	216	8.1～10	8.1	50.1～70	70	5～15	12	標準タイプ	630	1個
白色	200～	216	10.1～20	11	50.1～70	70	5～15	12	標準タイプ	-	1個
赤色	200～	272	10.1～20	11	101～130	120	5～15	12	標準タイプ	630	1個

通常単価(税別) (税込単価)	通常出荷日

138,606円 ( 152,467円 )	10日目
145,802円 ( 160,382円 )	10日目
145,802円 ( 160,382円 )	10日目
83,697円 ( 92,067円 )	5日目
154,007円 ( 169,408円 )	5日目
162,900円 ( 179,190円 )	10日目
94,499円 ( 103,949円 )	5日目
162,900円 ( 179,190円 )	10日目
149,400円 ( 164,340円 )	10日目
279,009円 ( 306,910円 )	10日目
217,800円 ( 239,580円 )	10日目

詳細情報

基本情報

基本情報

【特長】
・円形の導光拡散板の周囲にLEDを埋め込むように配置。
・フラットな発光面から均一拡散光を照射します。
【用途】
・基板上の実装部品検査／金属部品の表面検査／ビン天面の欠け検査／各種文字認識／印字検査／色判別検査など。

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

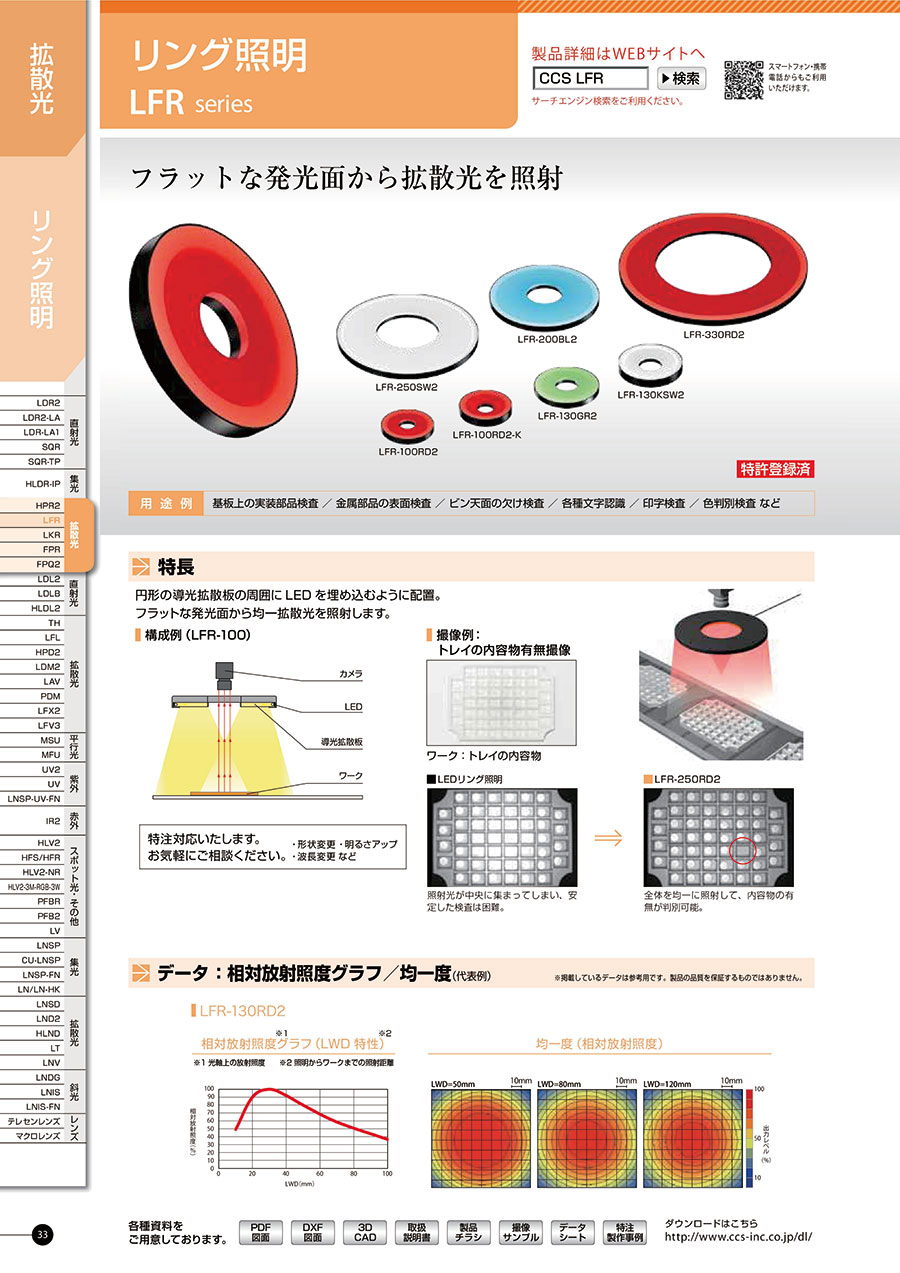

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
