シーシーエス

LEDリング型ローアングル照明（直射光） LDR2-LAシリーズ

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 89,998円～414,986円特別価格

税込単価: 98,998円～456,485円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シーシーエス

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シーシーエス

通常出荷日：5 日目～

【特長】・角度のある発光部からローアングルで直射光を照射。【用途】・金属表面の...

光種類
可視光
本体形状
リング形
照射方向
斜光
光源形態
自光式
照射方式
直射光

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

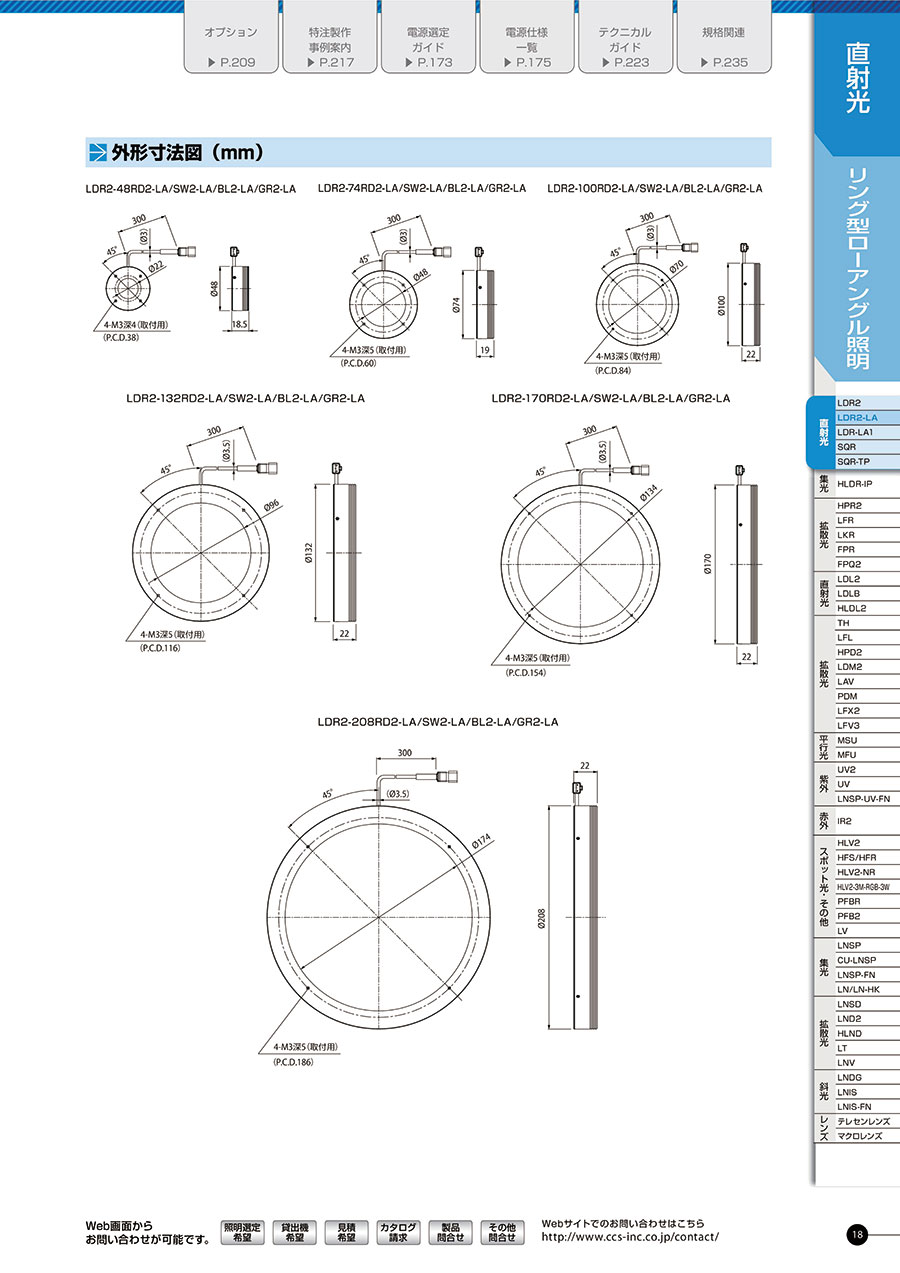

外形図

製品仕様

型番	LED発光色	消費電力	ピーク発光波長/ 相関色温度	オプション	推奨電源	質量
LDR2-48RD2-LA	赤色	24V/2.1W	630nm	拡散板	PD3 CC-ST-1024 PSB POD^※1	50g
LDR2-48SW2-LA	白色	24V/3.1W	5,500K
LDR2-48BL2-LA	青色	24V/3.1W	470nm
LDR2-74RD2-LA	赤色	24V/4.6W	630nm			90g
LDR2-74SW2-LA	白色	24V/5.7W	5,500K
LDR2-74BL2-LA	青色	24V/5.7W	470nm
LDR2-100RD2-LA	赤色	24V/9.1W	630nm		PD3 PSB POD^※1	170g
LDR2-100SW2-LA	白色	24V/12W	5,500K
LDR2-100BL2-LA	青色		470nm
LDR2-100GR2-LA	緑色		525nm
LDR2-132RD2-LA	赤色	24V/13W	630nm			270g
LDR2-132SW2-LA	白色	24V/16W	5,500K
LDR2-132BL2-LA	青色	24V/16W	470nm
LDR2-170RD2-LA	赤色	24V/18W	630nm			350g
LDR2-170SW2-LA	白色	24V/22W	5,500K
LDR2-170BL2-LA	青色	24V/22W	470nm
LDR2-208RD2-LA	赤色	24V/22W	630nm			380g
LDR2-208SW2-LA	白色	24V/28W	5,500K
LDR2-208BL2-LA	青色	24V/28W	470nm

※1 PODシリーズでは、LED照明のピーク電流および消費電力を確認し、PODの仕様表に記載されている出力電流および出力電力の範囲内でご使用ください。

使用例

錠剤の文字、外観撮像

金属ブロック（梨地面）の刻印文字撮像

型番リスト

表示件数

型番

発光色

外形寸法 D（範囲）

(mm)

外形寸法 D

(mm)

消費電力（範囲）

(W)

消費電力

(W)

内径寸法（範囲）

(mm)

内径寸法

(mm)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

ピーク発光波長

(nm)

最小発注数量

青色	30.1～50	48	3.1～4	3.1	20.1～30	22	15.1～20	18.5	470	1個
赤色	30.1～50	48	2.1～3	2.1	20.1～30	22	15.1～20	18.5	630	1個
白色	30.1～50	48	3.1～4	3.1	20.1～30	22	15.1～20	18.5	-	1個
青色	50.1～80	74	5.1～6	5.7	40.1～50	48	15.1～20	19	470	1個
赤色	50.1～80	74	4.1～5	4.6	40.1～50	48	15.1～20	19	630	1個
白色	50.1～80	74	5.1～6	5.7	40.1～50	48	15.1～20	19	-	1個
青色	80.1～100	100	10.1～20	12	50.1～70	70	20.1～30	22	470	1個
赤色	80.1～100	100	8.1～10	9.1	50.1～70	70	20.1～30	22	630	1個
白色	80.1～100	100	10.1～20	12	50.1～70	70	20.1～30	22	-	1個
青色	130.1～150	132	10.1～20	16	70.1～100	96	20.1～30	22	470	1個
赤色	130.1～150	132	10.1～20	13	70.1～100	96	20.1～30	22	630	1個
白色	130.1～150	132	10.1～20	16	70.1～100	96	20.1～30	22	-	1個
青色	150.1～200	170	20.1～30	22	131～200	134	20.1～30	22	470	1個
赤色	150.1～200	170	10.1～20	18	131～200	134	20.1～30	22	630	1個
白色	150.1～200	170	20.1～30	22	131～200	134	20.1～30	22	-	1個
青色	200～	208	20.1～30	28	131～200	174	20.1～30	22	470	1個
赤色	200～	208	20.1～30	22	131～200	174	20.1～30	22	630	1個
白色	200～	208	20.1～30	28	131～200	172	20.1～30	22	-	1個

通常単価(税別) (税込単価)	通常出荷日

108,000円97,200円 ( 106,920円 )	5日目
89,998円80,998円 ( 89,098円 )	5日目
108,000円97,200円 ( 106,920円 )	5日目
138,007円 ( 151,808円 )	5日目
91,999円82,799円 ( 91,079円 )	5日目
138,007円 ( 151,808円 )	5日目
179,007円161,106円 ( 177,217円 )	5日目
116,996円 ( 128,696円 )	5日目
179,007円 ( 196,908円 )	5日目
279,009円251,108円 ( 276,219円 )	5日目
199,006円179,105円 ( 197,016円 )	5日目
279,009円251,108円 ( 276,219円 )	5日目
334,994円 ( 368,493円 )	12日目
234,993円211,493円 ( 232,642円 )	10日目
334,994円301,494円 ( 331,643円 )	5日目
414,986円373,487円 ( 410,836円 )	10日目
290,000円261,000円 ( 287,100円 )	19日目
414,986円373,487円 ( 410,836円 )	10日目

詳細情報

基本情報

基本情報

【特長】
・角度のある発光部からローアングルで直射光を照射。
【用途】
・金属表面の刻印・キズ・汚れ検査／各種エッジ抽出／薬品の異物混入検査／ガラス端面のキズ検査／Oリングの外観検査など。

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
