シーシーエス

LEDフラット照明（拡散光） LFLシリーズ

Name: LEDフラット照明（拡散光） LFLシリーズ
Brand: シーシーエス
SKU: 221000010646
Rating: 4.5 (2 reviews)

カタログ |

一部SALE 2026/01/31まで

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 27,002円～484,000円特別価格

税込単価: 29,702円～532,400円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シーシーエス

LEDフラット照明（拡散光） TH2シリーズ

通常価格(税別)： 41,000円 (税込価格：45,100円)

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

シーシーエス

LEDリング照明（直射光） LDR2シリーズ

通常価格(税別)： 56,998円 (税込価格：62,698円)

通常出荷日：5 日目～

【特長】・フラットな発光面から拡散光を照射。【用途】・各種寸法計測／外観検査／...

詳細情報を確認する

光種類
可視光
本体形状
バックライト形
照射方向
バックライト
光源形態
自光式
照射方式
面発光

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	LED発光色	消費電力	ピーク発光波長/ 相関色温度	オプション	推奨電源	質量
LFL-612RD2	赤色	24V/0.6W	630nm	-	PD3^※1 CC-ST-1024 PSB POD^※2	25g
LFL-612SW2	白色	24V/0.4W	5,500K			20g
LFL-612BL2	青色	24V/0.4W	470nm			25g
LFL-612RD2-P	赤色	24V/0.6W	630nm			25g
LFL-612SW2-P	白色	24V/0.4W	5,500K
LFL-612BL2-P	青色	24V/0.4W	470nm
LFL-1012RD2	赤色	24V/0.6W	630nm		PD3 CC-ST-1024 PSB POD^※2	35g
LFL-1012SW2	白色	24V/0.8W	5,500K			30g
LFL-1012BL2	青色	24V/0.8W	470nm			35g
LFL-1012RD2-P	赤色	24V/0.6W	630nm			35g
LFL-1012SW2-P	白色	24V/0.8W	5,500K			30g
LFL-1012BL2-P	青色		470nm			35g
LFL-1012GR2-P	緑色		525nm			35g
LFL-3212RD2	赤色	24V/1.6W	630nm			80g
LFL-3212SW2	白色	24V/2.3W	5,500K
LFL-3212BL2	青色	24V/2.3W	470nm
LFL-4012RD2	赤邑	24V/2.1W	630nm			105g
LFL-4012SW2	白色	24V/2.7W	5,500K			110g
LFL-4012BL2	青色	24V/2.7W	470nm			105g
LFL-50RD2	赤色	24V/2.1W	630nm			50g
LFL-50SW2	白色	24V/3.1W	5,500K
LFL-50BL2	青色	24V/3.0W	470nm
LFL-100RD2	赤色	24V/5.1W	630nm	ライトコントロールフィルム		215g
LFL-100SW2	白色	24V/5.3W	5,500K			220g
LFL-100BL2	青色	24V/5.3W	470nm			215g
LFL-180RD2	赤色	24V/7.1W	630nm			375g
LFL-180SW2	白色	24V/9.1W	5,500K			370g
LFL-180BL2	青色	24V/9.1W	470nm			375g
LFL-200RD2	赤色	24V/12W	630nm		PD3 PSB POD^※2	500g
LFL-200SW2	白色		5,500K			500g
LFL-200BL2	青色		470nm			495g
LFL-360RD2	赤色	24V/30W	630nm	-	PD3 PSB^※ POD^※2 ※赤色のみ使用可能です。	2,360g
LFL-360SW2	白色	24V/37W	5,500K			2,320g
LFL-360BL2	青色	24V/38W	470nm			2,320g

※1 赤色の場合、PD3-5024-4、PD3-10024-8シリーズでは使用できません。
※2 PODシリーズでは、LED照明のピーク電流および消費電力を確認し、PODの仕様表に記載されている出力電流および出力電力の範囲内でご使用ください。

使用例

ガラス容器内の液面撮像

プラスチック容器内の液面撮像

構成例

四角形の導光拡散板の外周にLEDを埋め込むように配置。フラットな発光面から拡散光を照射。

型番リスト

表示件数

型番

発光色

幅 W（範囲）

(mm)

幅 W

(mm)

長さ L（範囲）

(mm)

長さ L

(mm)

消費電力（範囲）

(W)

消費電力

(W)

高さ H（範囲）

(mm)

高さ H（伸縮タイプはMAX値）

(mm)

ピーク発光波長

(nm)

モデルタイプ

最小発注数量

赤色	60.1～80	72	50.1～80	72	2.1～3	2.1	5～15	6	630	標準タイプ	1個
白色	60.1～80	72	50.1～80	72	3.1～4	3.1	5～15	6	-	標準タイプ	1個
青色	100.1～150	120	100.1～150	132	5.1～6	5.3	5～15	8	470	標準タイプ	1個
赤色	100.1～150	120	100.1～150	132	5.1～6	5.1	5～15	8	630	標準タイプ	1個
白色	100.1～150	120	100.1～150	132	5.1～6	5.3	5～15	8	-	標準タイプ	1個
青色	40.1～60	42	50.1～80	53	0.1～1	0.8	5～15	7	470	固定用プレート付タイプ	1個
赤色	40.1～60	42	30.1～50	43	0.1～1	0.6	5～15	6	630	標準タイプ	1個
赤色	40.1～60	42	50.1～80	53	0.1～1	0.6	5～15	7	630	固定用プレート付タイプ	1個
白色	40.1～60	42	30.1～50	43	0.1～1	0.8	5～15	6	-	標準タイプ	1個
白色	40.1～60	42	50.1～80	53	0.1～1	0.8	5～15	7	-	固定用プレート付タイプ	1個
赤色	150.1～200	177	200.1～250	214	6.1～8	7.1	5～15	8	630	標準タイプ	1個
白色	150.1～200	177	200.1～250	214	8.1～10	9.1	5～15	8	-	標準タイプ	1個
赤色	200.1～250	222	200.1～250	234	10.1～20	12	5～15	8	630	標準タイプ	1個
白色	200.1～250	222	200.1～250	234	10.1～20	12	5～15	8	-	標準タイプ	1個
青色	60.1～80	66	80.1～100	81	2.1～3	2.3	5～15	7	470	標準タイプ	1個
赤色	60.1～80	66	80.1～100	81	1.1～2	1.6	5～15	7	630	標準タイプ	1個
白色	60.1～80	66	80.1～100	81	2.1～3	2.3	5～15	7	-	標準タイプ	1個
白色	250.1～	310	400.1～600	410	30.1～40	37	15.1～20	16	-	標準タイプ	1個
青色	60.1～80	74	80.1～100	95	2.1～3	2.7	5～15	7	470	標準タイプ	1個
赤色	60.1～80	74	80.1～100	95	2.1～3	2.1	5～15	7	630	標準タイプ	1個
白色	60.1～80	74	80.1～100	95	2.1～3	2.7	5～15	7	-	標準タイプ	1個
青色	25.1～40	26	30.1～50	45	0.1～1	0.4	5～15	6	470	固定用プレート付タイプ	1個
赤色	25.1～40	26	30.1～50	38	0.1～1	0.6	5～15	6	630	標準タイプ	1個
赤色	25.1～40	26	30.1～50	45	0.1～1	0.6	5～15	6	630	固定用プレート付タイプ	1個
白色	25.1～40	26	30.1～50	38	0.1～1	0.4	5～15	6	-	標準タイプ	1個
白色	25.1～40	26	30.1～50	45	0.1～1	0.4	5～15	6	-	固定用プレート付タイプ	1個

通常単価(税別) (税込単価)	通常出荷日

69,000円 ( 75,900円 )	5日目
92,997円 ( 102,297円 )	5日目
117,999円106,199円 ( 116,819円 )	5日目
99,004円89,103円 ( 98,013円 )	5日目
117,999円 ( 129,799円 )	12日目
48,000円44,160円 ( 48,576円 )	5日目
31,002円 ( 34,102円 )	5日目
36,000円 ( 39,600円 )	5日目
44,002円 ( 48,402円 )	10日目
48,000円 ( 52,800円 )	5日目
193,000円173,700円 ( 191,070円 )	10日目
242,000円217,800円 ( 239,580円 )	10日目
217,000円195,300円 ( 214,830円 )	5日目
278,000円 ( 305,800円 )	5日目
80,998円72,898円 ( 80,188円 )	10日目
48,000円44,160円 ( 48,576円 )	5日目
80,998円 ( 89,098円 )	10日目
484,000円435,600円 ( 479,160円 )	10日目
99,004円89,103円 ( 98,013円 )	10日目
53,002円 ( 58,302円 )	5日目
99,004円 ( 108,904円 )	5日目
38,003円34,962円 ( 38,458円 )	5日目
27,002円 ( 29,702円 )	5日目
29,999円 ( 32,999円 )	5日目
34,002円 ( 37,402円 )	5日目
38,003円 ( 41,803円 )	30日目

詳細情報

基本情報

基本情報

【特長】
・フラットな発光面から拡散光を照射。
【用途】
・各種寸法計測／外観検査／各種異物検査／液面検査／金属部品のバリ検査／包装材の破れ・汚れ検査など。

ご注意

上記の「通常価格」は本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

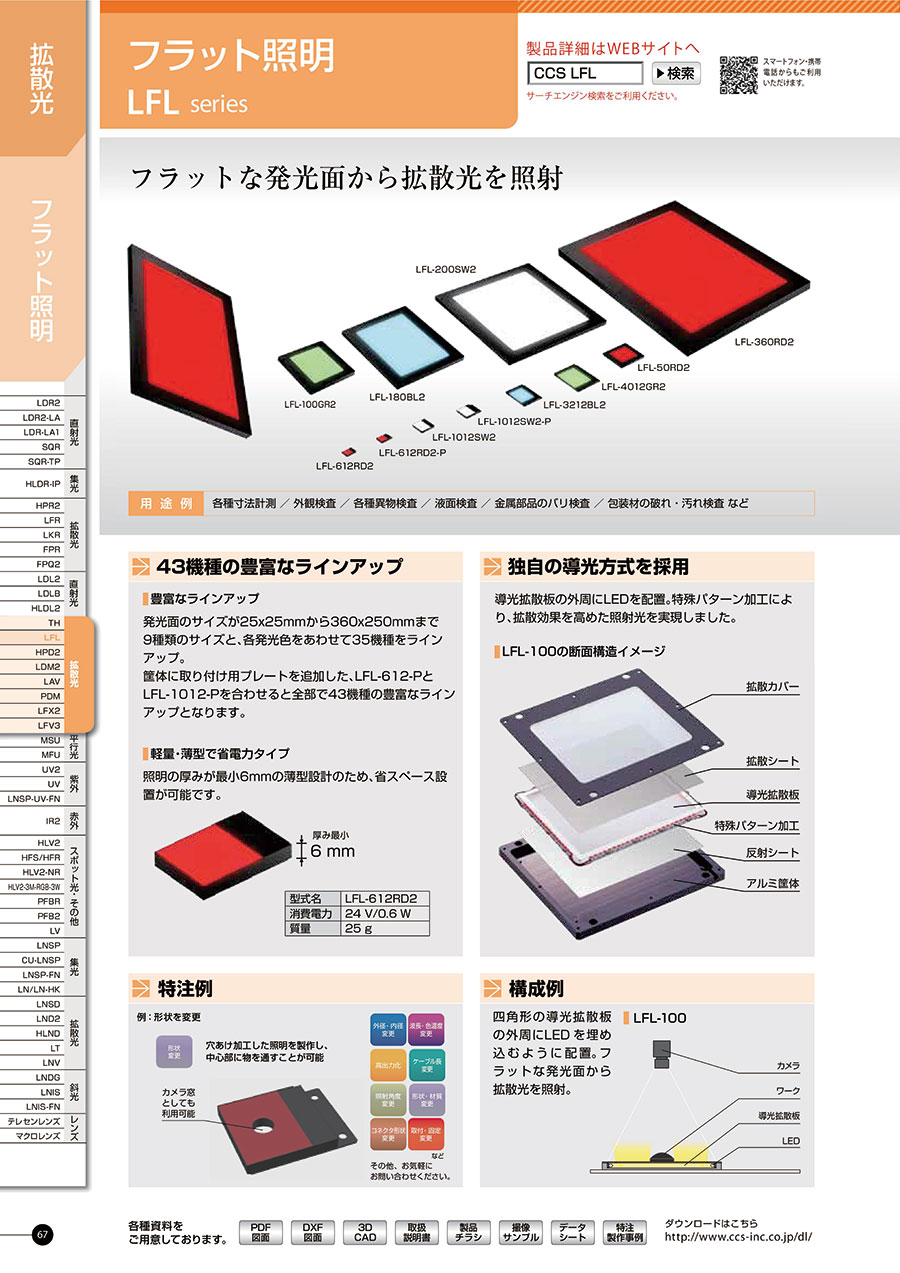

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
