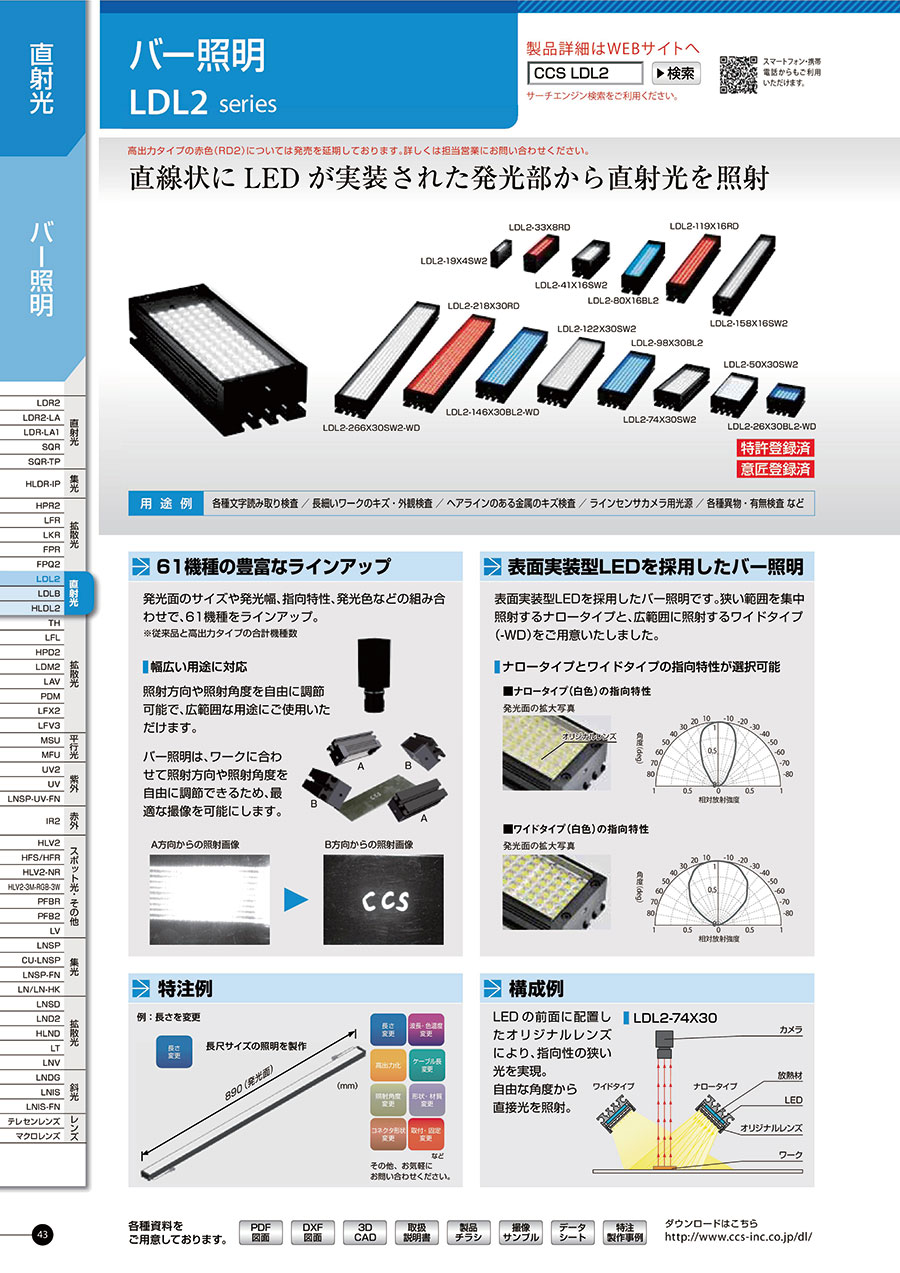

LEDバー照明（直射光） LDL2シリーズ
- 通常単価(税別)
- 29,999円～225,002円
- 税込単価
- 32,999円～247,502円
【特長】・直線状にLEDが実装された発光部から直射光を照射。【用途】・各種文字読み取り検査／長細いワー...
詳細を確認- 上記の「通常価格」は 本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
LDL2-33X8
*上記以外の型番についての情報はデジタルカタログをご参照ください。
製品仕様
LDL2-33X8
| 型番 | 発光幅 | LED発光色 | 発光面サイズ | 消費電力 | ピーク発光波長 /相関色温度 | オプション | 推奨電源 | 質量 |
|---|---|---|---|---|---|---|---|---|
| LDL2-33X8RD※1 | 8mm | 赤色 | 33×8mm | 24V/1.3W | 635nm | 拡散板 偏光板 ブラケット | PD3 CC-ST-1024 PSB POD※、※2 ※赤外では、使用できません。 | 20g |
| LDL2-33X8SW※1 | 白色 | 24V/0.8W | 6,600K | |||||
| LDL2-33X8BL※1 | 青色 | 470nm |
※1 LDL2-33X8のLED指向特性は、全てワイドタイプです。
※2 PODシリーズでは、LED照明のピーク電流および消費電力を確認し、PODの仕様表に記載されている出力電流および出力電力の範囲内でご使用ください。
*上記以外の型番についての情報はデジタルカタログをご参照ください。
使用例
金属板（ヘアライン加工）のキズ撮像
構成例
LEDの前面に配置したオリジナルレンズにより、指向性の狭い光を実現。
自由な角度から直接光を照射。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
29,999円 ( 32,999円 ) | 5日目 |
39,602円 ( 43,562円 ) | 5日目 |
44,002円 ( 48,402円 ) | 5日目 |
33,302円 ( 36,632円 ) | 5日目 |
41,999円 ( 46,199円 ) | 5日目 |
60,302円 ( 66,332円 ) | 5日目 |
60,302円 ( 66,332円 ) | 10日目 |
80,998円 ( 89,098円 ) | 5日目 |
80,998円 ( 89,098円 ) | 5日目 |
64,800円 ( 71,280円 ) | 5日目 |
64,800円 ( 71,280円 ) | 10日目 |
101,696円 ( 111,866円 ) | 10日目 |
91,799円 ( 100,979円 ) | 10日目 |
91,799円 ( 100,979円 ) | 10日目 |
143,103円 ( 157,413円 ) | 5日目 |
143,103円 ( 157,413円 ) | 5日目 |
119,700円 ( 131,670円 ) | 10日目 |
198,003円 ( 217,803円 ) | 5日目 |
225,002円 ( 247,502円 ) | 10日目 |
詳細情報
基本情報
【特長】
・直線状にLEDが実装された発光部から直射光を照射。
【用途】
・各種文字読み取り検査／長細いワークのキズ・外観検査／ヘアラインのある金属のキズ検査／ラインセンサカメラ用光源／各種異物・有無検査など。
ご注意
- 上記の「通常価格」は 本商品シリーズ内の最安値を記載しています。型番毎の価格は「価格を確認」ボタンよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
