ＴＡＩＹＯ(太陽鉄工)

メカニカルバルブ 5LRシリーズ

カタログ |

通常単価(税別): 10,298円～24,753円

税込単価: 11,328円～27,228円

通常出荷日：8日目～10日目

【特長】・5ポートタイプのメカニカルバルブです。・押釦（平形・キノコ）形には釦の色を黒・赤・緑の3色を...

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ピンプランジャ形：5LR-6-PP

ローラレバー形：5LR-6-RL

片ぎきローラレバー形：5LR-6-RO

押釦（平形）：5LR-6-B1

押釦（キノコ形）：5LR-6-B2

セレクタ：5LR-6-S1

ピンプランジャ形：5LR-8-PP

ローラプランジャ形：5LR-8-RP

ローラレバー形：5LR-8-RL

片ぎきローラレバー形：5LR-8-RO

押釦（平形）：5LR-8-B1

押釦（キノコ形）：5LR-8-B2

セレクタ：5LR-8-S1

注）寸法図中P.T（プレ、トラベル）は動作開始迄のストローク長さ、O.T（オーバー、トラベル）は動作開始後のストロークを表します。O.T以上に動作させないでください。

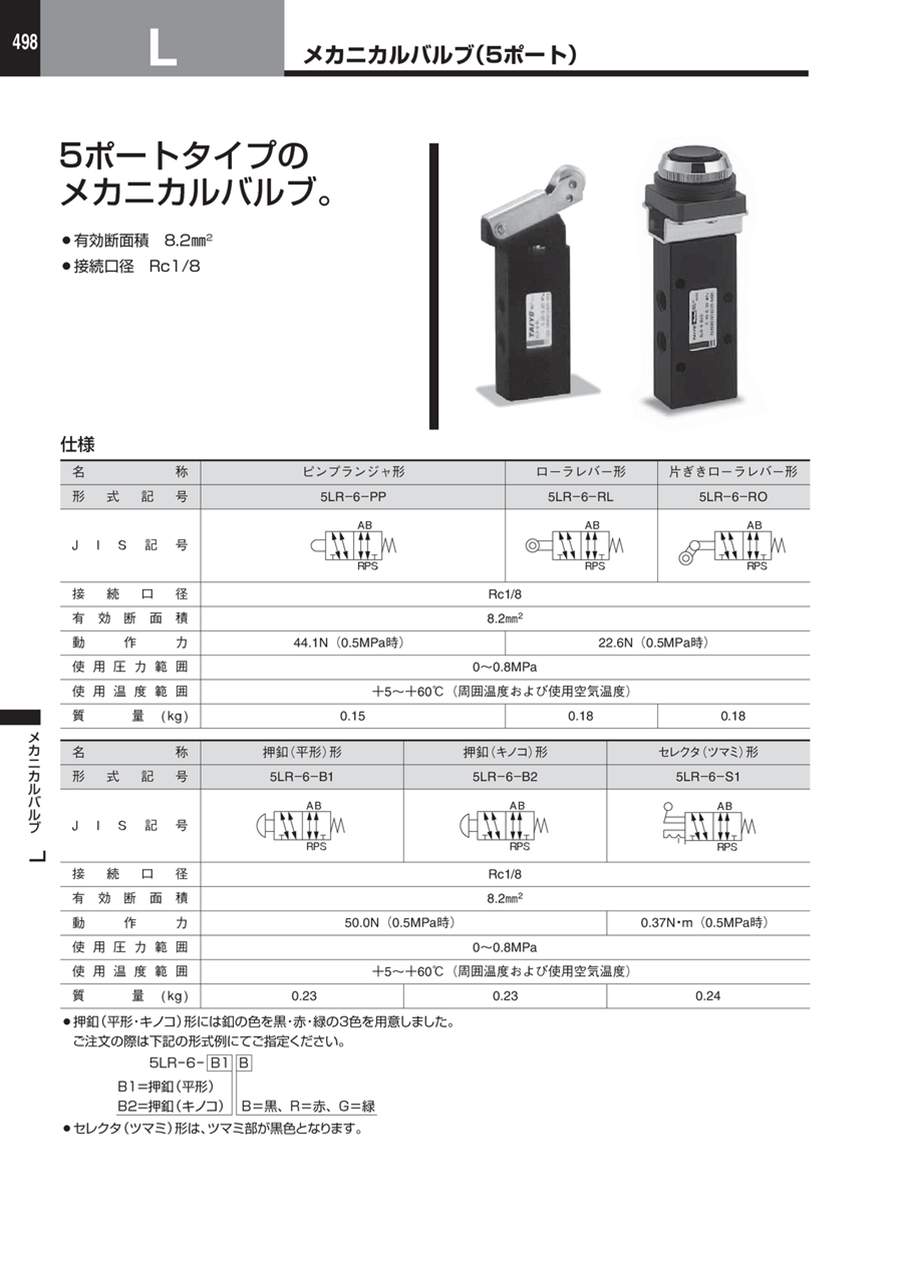

製品仕様

名称	ピンプランジャ形	ローラレバー形	片ぎきローラレバー形	押釦（平形）形	押釦（キノコ）形	セレクタ（ツマミ）形
形式記号	5LR-6-PP	5LR-6-RL	5LR-6-RO	5LR-6-B1	5LR-6-B2	5LR-6-S1
接続口径	Rc1/8
有効断面積	8.2mm²
動作力	44.1N（0.5MPa時）	22.6N（0.5MPa時）		50.0N（0.5MPa時）		0.37N・m（0.5MPa時）
使用圧力範囲	0～0.8MPa
使用温度範囲	+5℃～+60℃（周囲温度および使用空気温度）
質量（kg）	0.15	0.18	0.18	0.23	0.23	0.24

名称	ピンプランジャ形	ローラブランジャ形	ローラレバー形	片ぎきローラレバー形	押釦（平形）形	押釦（キノコ）形	セレクタ（ツマミ）形
形式記号	5LR-8-PP	5LR-8-RP	5LR-8-RL	5LR-8-RO	5LR-8-B1	5LR-8-B2	5LR-8-S1
接続口径	G1/4
有効断面積	11.7mm²				10.0mm²
動作力	34.3N（0.5MPa時）		17.7N（0.5MPA時）		46.6N（0.5MPa時）		0.37N・m（0.5MPa時）
使用圧力範囲	0～0.8MPa
使用温度範囲	+5℃～+60℃（周囲温度および使用空気温度）
質量（kg）	0.32	0.44	0.37	0.37	0.39	0.40	0.41

型番リスト

表示件数

型番

切換操作

配管口の種類

配管ねじの呼び

プランジャの種類

押ボタンの種類

押し側に必要な力(0.5MPa時)

(N)

押ボタン色

最小発注数量

押ボタン	[Rc(R)] R	1/8	-	平頭	50	黒	1個
押ボタン	[Rc(R)] R	1/8	-	平頭	50	緑	1個
押ボタン	[Rc(R)] R	1/8	-	平頭	50	赤	1個
押ボタン	[Rc(R)] R	1/8	-	キノコ	50	黒	1個
押ボタン	[Rc(R)] R	1/8	-	キノコ	50	緑	1個
押ボタン	[Rc(R)] R	1/8	-	キノコ	50	赤	1個
プランジャ	[Rc(R)] R	1/8	ピン	-	44.1	-	1個
セレクトつまみ	[Rc(R)] R	1/8	-	-	0.37	-	1個
押ボタン	G	1/4	-	平頭	46.6	黒	1個
押ボタン	G	1/4	-	平頭	46.6	緑	1個
押ボタン	G	1/4	-	平頭	46.6	赤	1個
押ボタン	G	1/4	-	キノコ	46.6	黒	1個
押ボタン	G	1/4	-	キノコ	46.6	緑	1個
押ボタン	G	1/4	-	キノコ	46.6	赤	1個
プランジャ	G	1/4	ピン	-	34.3	-	1個
プランジャ	G	1/4	ローラレバー	-	17.7	-	1個
プランジャ	G	1/4	ローラ	-	34.3	-	1個
セレクトつまみ	G	1/4	-	-	0.37	-	1個

通常単価(税別) (税込単価)	通常出荷日

14,070円 ( 15,477円 )	8日目
14,019円 ( 15,421円 )	10日目
12,525円 ( 13,778円 )	8日目
14,019円 ( 15,421円 )	10日目
14,019円 ( 15,421円 )	10日目
14,019円 ( 15,421円 )	10日目
10,298円 ( 11,328円 )	8日目
16,466円 ( 18,113円 )	10日目
18,515円 ( 20,367円 )	10日目
19,005円 ( 20,906円 )	8日目
19,005円 ( 20,906円 )	8日目
19,005円 ( 20,906円 )	8日目
21,911円 ( 24,102円 )	8日目
21,834円 ( 24,017円 )	10日目
10,383円 ( 11,421円 )	10日目
16,415円 ( 18,057円 )	10日目
23,246円 ( 25,571円 )	10日目
24,753円 ( 27,228円 )	10日目

詳細情報

基本情報

基本情報

【特長】・5ポートタイプのメカニカルバルブです。・押釦（平形・キノコ）形には釦の色を黒・赤・緑の3色を用意しました。
