シリンダ形直流2線式一般タイプ近接センサ
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 10,250円～16,129円特別価格
- 税込単価
- 11,275円～17,742円特別価格
堅牢構造、防水性に優れた直流2線式。視認性を向上した表示灯付き。【特長】・直流...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

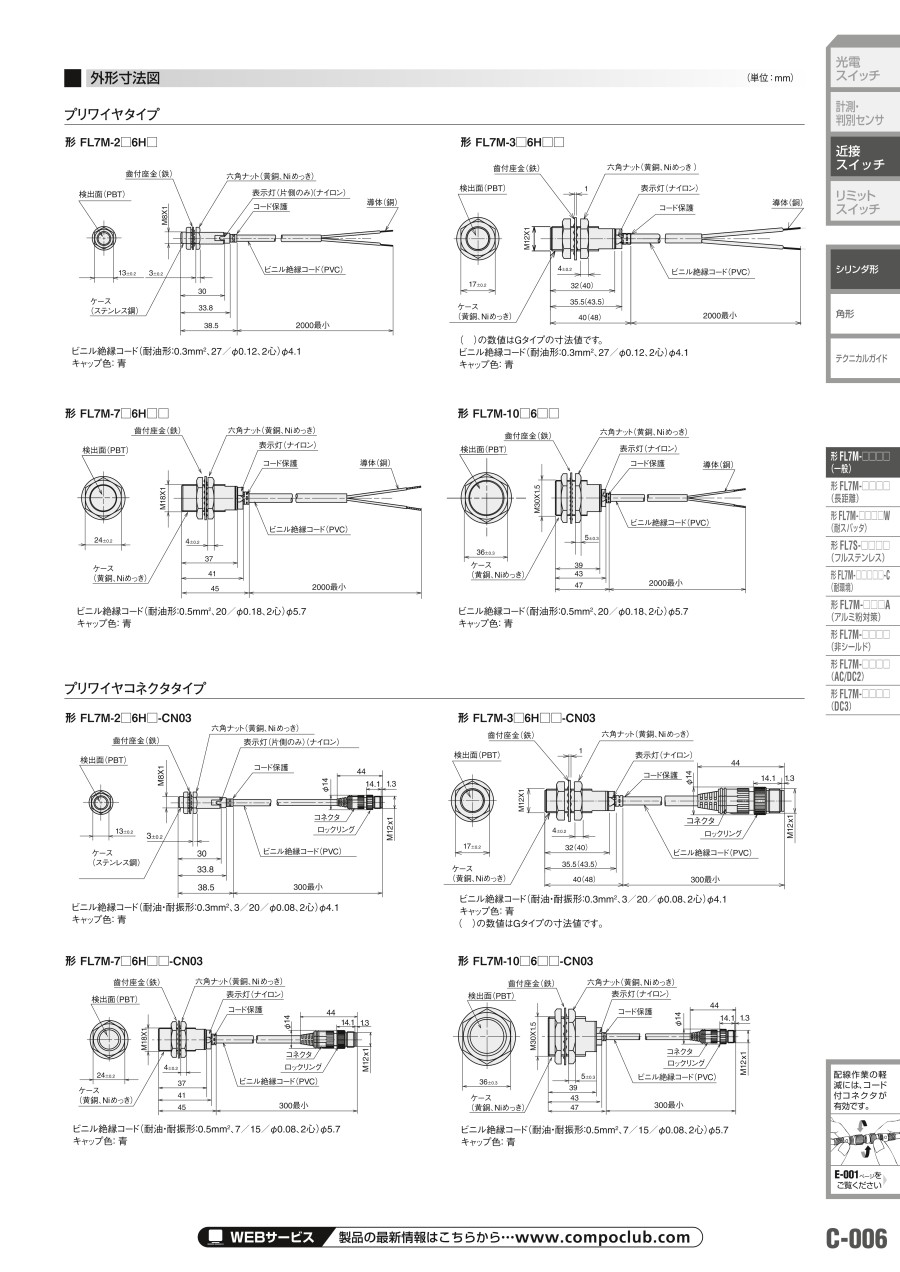

外形図
プリワイヤタイプ
FL7M-2□6H□
A：検出面（PBT） B：齒付座金（鉄） C：六角ナット（黄銅、Niめっき） D：表示灯（ナイロン）
E：コード保護 F：導体（銅） G：ケース（ステンレス鋼） I：ビニル絶縁コード（PVC）
ビニル絶縁コード（耐油形：0.3mm2、27/φ0.12、2心）φ4.1
キャップ色：青
FL7M-3□6H□□
A：検出面（PBT） B：齒付座金（鉄） C：六角ナット（黄銅、Niめっき） D：表示灯（ナイロン）
E：コード保護 F：導体（銅） H：ケース（黄銅、Niめっき） I：ビニル絶縁コード（PVC）
（ ）の数値はGタイプの寸法値。
ビニル絶縁コード（耐油形：0.3mm2、27/φ0.12、2心）φ4.1
キャップ色：青
FL7M-7□6H□□
A：検出面（PBT） B：齒付座金（鉄） C：六角ナット（黄銅、Niめっき） D：表示灯（ナイロン）
E：コード保護 F：導体（銅） H：ケース（黄銅、Niめっき） I：ビニル絶縁コード（PVC）
ビニル絶縁コード（耐油形：0.5mm2、20/φ0.18、2心）φ5.7
キャップ色：青
FL7M-10□6□□
A：検出面（PBT） B：齒付座金（鉄） C：六角ナット（黄銅、Niめっき） D：表示灯（ナイロン）
E：コード保護 F：導体（銅） H：ケース（黄銅、Niめっき） I：ビニル絶縁コード（PVC）
ビニル絶縁コード（耐油形：0.5mm2、20/φ0.18、2心）φ5.7
キャップ色：青
プリワイヤコネクタタイプ
FL7M-2□6H□-CN03
A：検出面（PBT） B：齒付座金（鉄） C：六角ナット（黄銅、Niめっき） D：表示灯（ナイロン）
E：コード保護 F：ケース（ステンレス鋼） H：ビニル絶縁コード（PVC） I：コネクタ J：ロックリング
ビニル絶縁コード（耐油・耐振形：0.3mm2、3/20/φ0.08、2心）φ4.1
キャップ色：青
FL7M-3□6H□□-CN03
A：検出面（PBT） B：齒付座金（鉄） C：六角ナット（黄銅、Niめっき） D：表示灯（ナイロン）
E：コード保護 G：ケース（黄銅、Niめっき） H：ビニル絶縁コード（PVC） I：コネクタ J：ロックリング
ビニル絶縁コード（耐油・耐振形：0.3mm2、3/20/φ0.08、2心）φ4.1
キャップ色：青
（ ）の数値はGタイプの寸法値。
FL7M-7□6H□□-CN03
A：検出面（PBT） B：齒付座金（鉄） C：六角ナット（黄銅、Niめっき） D：表示灯（ナイロン）
E：コード保護 G：ケース（黄銅、Niめっき） H：ビニル絶縁コード（PVC） I：コネクタ J：ロックリング
ビニル絶縁コード（耐油・耐振形：0.5mm2、7/15/φ0.08、2心）φ5.7
キャップ色：青
FL7M-10□6□□-CN03
A：検出面（PBT） B：齒付座金（鉄） C：六角ナット（黄銅、Niめっき） D：表示灯（ナイロン）
E：コード保護 G：ケース（黄銅、Niめっき） H：ビニル絶縁コード（PVC） I：コネクタ J：ロックリング
ビニル絶縁コード（耐油・耐振形：0.5mm2、7/15/φ0.08、2心）φ5.7
キャップ色：青
プリワイヤクイックロックコネクタタイプ
FL7M-2□6H□-SN03
A：検出面（PBT） B：齒付座金（鉄） C：六角ナット（黄銅、Niめっき） D：表示灯（ナイロン） E：コード保護（ポリエステルエラストマー 色：グレー）
F：ケース（ステンレス鋼） H：ビニル絶縁コード（PVC） I：コネクタ J：オスリング
ビニル絶縁コード（耐油・耐振形：0.3mm2、3/20/φ0.08、2心）φ4.1
キャップ色：青
FL7M-3□6H□□-SN03
A：検出面（PBT） B：齒付座金（鉄） C：六角ナット（黄銅、Niめっき） D：表示灯（ナイロン） E：コード保護（ポリエステルエラストマー 色：グレー）
G：ケース（黄銅、Niめっき） H：ビニル絶縁コード（PVC） I：コネクタ J：オスリング
ビニル絶縁コード（耐油・耐振形：0.3mm2、3/20/φ0.08、2心）φ4.1
キャップ色：青
FL7M-7□6H□□-SN03
A：検出面（PBT） B：齒付座金（鉄） C：六角ナット（黄銅、Niめっき） D：表示灯（ナイロン） E：コード保護（ポリエステルエラストマー 色：グレー）
G：ケース（黄銅、Niめっき） H：ビニル絶縁コード（PVC） I：コネクタ J：オスリング
ビニル絶縁コード（耐油・耐振形：0.5mm2、7/15/φ0.08、2心）φ5.7
キャップ色：青
FL7M-10□6□□-SN03
A：検出面（PBT） B：齒付座金（鉄） C：六角ナット（黄銅、Niめっき） D：表示灯（ナイロン） E：コード保護（ポリエステルエラストマー 色：グレー）
G：ケース（黄銅、Niめっき） H：ビニル絶縁コード（PVC） I：コネクタ J：オスリング
ビニル絶縁コード（耐油・耐振形：0.5mm2、7/15/φ0.08、2心）φ5.7
キャップ色：青
直出しコネクタタイプ
A：表示灯
A：表示灯
FL7M-10□6□-CN
A：表示灯
キャップ色：青
製品仕様
プリワイヤタイプ、プリワイヤコネクタタイプ（-CN03）、プリワイヤクイックロックコネクタタイプ（-SN03）
| 型番 | FL7M-2□6H（D） （-CN03,-SN03） | FL7M-3□6H（D）（T） （-CN03,-SN03） | FL7M-7□6H（D）（T） （-CN03,-SN03） | FL7M-10□6（D）（T） （-CN03,-SN03） | ||
|---|---|---|---|---|---|---|
| 検出方式 | 高周波発振形 | |||||
| 定格動作距離 | 2±0.2mm | 3±0.3mm | 7±0.7mm | 10±1mm | ||
| 設定距離 | 0～1.4mm※ | 0～2.1mm※ | 0～4.9mm※ | 0～7mm※ | ||
| 標準検出体 | 8×8、t=1mm、鉄 | 12×12、t=1mm、鉄 | 18×18、t=1mm、鉄 | 30×30、t=1mm、鉄 | ||
| 応差 | 動作距離の15%以下 | |||||
| 定格電源電圧 | DC 12／24V | |||||
| 使用電圧範囲 | DC 10～30V | |||||
| 漏れ電流 | 0.55mA以下 | |||||
制御出力 | 開閉電流 | 3～100mA | ||||
| 残留電圧 | 有極性タイプ：3V以下（開閉電流100mA、コード長2m時）、無極性タイプ：5V以下（開閉電流100mA、コード長2m時） | |||||
| 出力耐電圧 | DC 30V | |||||
| 応答周波数 | 2kHz以上 | 1.5kHz以上 | 500Hz以上 | |||
| 温度特性 | 動作距離において +25℃を基準として -25～+70℃で ±15%以下 | 動作距離において+25℃を基準として-25～+70℃で±10%以下 | ||||
| 電源電圧特性 | 動作距離において定格電源電圧を基準として、±15%の電圧変動で±1%以下 | |||||
| 表示灯 | N.O.タイプの場合……動作表示：出力時オレンジ色または緑色点灯 設定表示：安定検出領域内にて緑色点灯 N.C.タイプの場合……動作表示：出力時オレンジ色点灯 | |||||
| 使用周囲温度 | -25～+70℃ | |||||
| 絶縁抵抗 | 50MΩ以上（DC 500Vにて） | |||||
| 耐電圧 | AC 1,000V 50／60Hz 1分間：充電部一括とケース間 | |||||
| 耐振動 | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2時間 | |||||
| 耐衝撃 | 980m/s2 X、Y、Z各方向 10回 | |||||
| 保護構造 | IP67（IEC規格）、IP67G（JEM規格） | |||||
| 質量 | プリワイヤタイプ （本体のみ、標準コード長 2m） | 約50g | 約60g | 約130g | 約230g | |
| 回路保護 | サージ吸収、負荷短絡保護、逆接続保護 | |||||
| 接続方式 | プリワイヤ（標準コード長2m）、プリワイヤコネクタ（標準コード長30cm）、プリワイヤクイックロックコネクタ（標準コード長30cm） | |||||
材質 | スイッチ | ケース | SUS | 黄銅Niめっき | ||
| 検出面 | PBT樹脂 | |||||
| 表示灯 | ナイロン | |||||
| コード保護 | ポリエステルエラストマ | |||||
コネクタ | ハウジング | ポリエステルエラストマ | ||||
| ホルダー | ガラス入りポリエステル樹脂 | |||||
| コンタクト | 黄銅金めっき | |||||
※実際に動作する距離の、80%以下の範囲でお使いください。NOタイプは、緑色の表示灯が点灯する範囲でお使いください。
直出しコネクタタイプ（無極性タイプにはない）
| 型番 | FL7M-3□6H（D）-CN | FL7M-7□6H（D）-CN | FL7M-10□6（D）-CN | ||
|---|---|---|---|---|---|
| 検出方式 | 高周波発振形 | ||||
| 定格動作距離 | 3±0.3mm | 7±0.7mm | 10±1mm | ||
| 設定距離 | 0～2.1mm※ | 0～4.9mm※ | 0～7mm※ | ||
| 標準検出体 | 12×12、t=1mm、鉄 | 18×18、t=1mm、鉄 | 30×30、t=1mm、鉄 | ||
| 応差 | 動作距離の15%以下 | ||||
| 定格電源電圧 | DC 12／24V | ||||
| 使用電圧範囲 | DC 10～30V | ||||
| 漏れ電流 | 0.55mA以下 | ||||
| 制御出力 | 開閉電流 | 3～100mA | |||
| 残留電圧 | 3V以下 （開閉電流100mA、コード長2m時） | ||||
| 出力耐電圧 | DC 30V | ||||
| 応答周波数 | 1.5kHz | 500Hz | |||
| 温度特性 | 動作距離において+25℃を基準として-25～+70℃で±10%以下 ｛形FL7M-7□6H（D）-CN、FL7M-10□6（D）-CN｝のみ-10～+60℃で±10% | ||||
| 電源電圧特性 | 動作距離において定格電源電圧を基準として、±15%の電圧変動で±1%以下 | ||||
| 表示灯 | N.O.タイプの場合……動作表示：出力時オレンジ色または緑色点灯 設定表示：安定検出領域内にて緑色点灯 N.C.タイプの場合……動作表示：出力時オレンジ色点灯 | ||||
| 使用周囲温度 | -25～+70℃ | -10～+60℃ | |||
| 絶縁抵抗 | 50MΩ以上（DC 500Vにて） | ||||
| 耐電圧 | AC 1,000V 50／60Hz 1分間：充電部一括とケース間 | ||||
| 耐振動 | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2時間 | ||||
| 耐衝撃 | 980m/s2 X、Y、Z各方向10回 | 490m/s2 X、Y、Z各方向 10回 | |||
| 保護構造 | IP67（IEC規格） | ||||
| 質量 | 約20g（本体のみ） | 約50g（本体のみ） | 約170g（本体のみ） | ||
| 回路保護 | サージ吸収、負荷短絡保護、逆接続保護 | ||||
| 接続方式 | 直出しコネクタ | ||||
材質 | スイッチ | ケース | 黄銅Niめっき | ||
| 検出面 | PBT樹脂 | ||||
コネクタ | ハウジング | 黄銅Niめっき | |||
| ホルダー | ガラス入りポリエステル樹脂 | ||||
| コンタクト | 黄銅スズめっき | ||||
※実際に動作する距離の、80%以下の範囲でお使いください。
規格表
有極性タイプ
プリワイヤタイプ
| コード長 | 外径 | 動作距離 | 動作形態 | 設定表示 | コード特性 | 型番 |
|---|---|---|---|---|---|---|
| 耐油 | ||||||
| 2m | M8 | 2mm | N.O. | ● | ● | FL7M-2J6HD |
| N.C. | - | ● | FL7M-2K6H | |||
| M12 | 3mm | N.O. | ● | ● | FL7M-3J6HD | |
| ● | ● | FL7M-3J6HDG（長胴タイプ） | ||||
| N.C. | - | ● | FL7M-3K6H | |||
| - | ● | FL7M-3K6HG（長胴タイプ） | ||||
| M18 | 7mm | N.O. | ● | ● | FL7M-7J6HD | |
| N.C. | - | ● | FL7M-7K6H | |||
| M30 | 10mm | N.O. | ● | ● | FL7M-10J6D | |
| N.C. | - | ● | FL7M-10K6 |
プリワイヤコネクタタイプ
| コード長 | 外径 | 動作距離 | 動作形態 | 設定表示 | コード特性 | コネクタ ピンアサイン | 型番 | |
|---|---|---|---|---|---|---|---|---|
| 耐油 耐振 | + | - | ||||||
| 30cm | M8 | 2mm | N.O. | ● | ● | 1 | 4 | FL7M-2J6HD-CN03 |
| N.O. | ● | ● | 4 | 3 | FL7M-2J6HD-CN03A | |||
| N.C. | - | ● | 1 | 2 | FL7M-2K6H-CN03 | |||
| M12 | 3mm | N.O. | ● | ● | 1 | 4 | FL7M-3J6HD-CN03 | |
| N.O. | ● | ● | 4 | 3 | FL7M-3J6HD-CN03A | |||
| N.C. | - | ● | 1 | 2 | FL7M-3K6H-CN03 | |||
| M18 | 7mm | N.O. | ● | ● | 1 | 4 | FL7M-7J6HD-CN03 | |
| N.O. | ● | ● | 4 | 3 | FL7M-7J6HD-CN03A | |||
| N.C. | - | ● | 1 | 2 | FL7M-7K6H-CN03 | |||
| M30 | 10mm | N.O. | ● | ● | 1 | 4 | FL7M-10J6D-CN03 | |
| N.O. | ● | ● | 4 | 3 | FL7M-10J6D-CN03A | |||
| N.C. | - | ● | 1 | 2 | FL7M-10K6-CN03 | |||
プリワイヤクイックロックコネクタタイプ
| コード長 | 外径 | 動作距離 | 動作形態 | 設定表示 | コード特性 | コネクタ ピンアサイン | 型番 | |
|---|---|---|---|---|---|---|---|---|
| 耐油 耐振 | + | - | ||||||
| 30cm | M8 | 2mm | N.O. | ● | ● | 1 | 4 | FL7M-2J6HD-SN03 |
| N.C. | - | ● | 1 | 2 | FL7M-2K6H-SN03 | |||
| M12 | 3mm | N.O. | ● | ● | 1 | 4 | FL7M-3J6HD-SN03 | |
| N.C. | - | ● | 1 | 2 | FL7M-3K6H-SN03 | |||
| M18 | 7mm | N.O. | ● | ● | 1 | 4 | FL7M-7J6HD-SN03 | |
| N.C. | - | ● | 1 | 2 | FL7M-7K6H-SN03 | |||
| M30 | 10mm | N.O. | ● | ● | 1 | 4 | FL7M-10J6D-SN03 | |
| N.C. | - | ● | 1 | 2 | FL7M-10K6-SN03 | |||
直出しコネクタタイプ
| 外径 | 動作距離 | 動作形態 | 設定表示 | コネクタ ピンアサイン | 型番 | |
|---|---|---|---|---|---|---|
| + | - | |||||
| M12 | 3mm | N.O. | ● | 1 | 4 | FL7M-3J6HD-CN |
| N.O. | ● | 4 | 3 | FL7M-3J6HD-CNA | ||
| N.C. | - | 1 | 2 | FL7M-3K6H-CN | ||
| M18 | 7mm | N.O. | ● | 1 | 4 | FL7M-7J6HD-CN |
| N.O. | ● | 4 | 3 | FL7M-7J6HD-CNA | ||
| N.C. | - | 1 | 2 | FL7M-7K6H-CN | ||
| M30 | 10mm | N.O. | ● | 1 | 4 | FL7M-10J6D-CN |
| N.O. | ● | 4 | 3 | FL7M-10J6D-CNA | ||
| N.C. | - | 1 | 2 | FL7M-10K6-CN | ||
無極性タイプ
プリワイヤタイプ
| コード長 | 外径 | 動作距離 | 動作形態 | 設定表示 | コード特性 | 型番 |
|---|---|---|---|---|---|---|
| 耐油 | ||||||
| 2m | M12 | 3mm | N.O. | ● | ● | FL7M-3W6HDT |
| M18 | 7mm | N.O. | ● | ● | FL7M-7W6HDT | |
| M30 | 10mm | N.O. | ● | ● | FL7M-10W6DT |
プリワイヤコネクタタイプ
| コード長 | 外径 | 動作距離 | 動作形態 | 設定表示 | コード特性 | コネクタ ピンアサイン | 型番 |
|---|---|---|---|---|---|---|---|
| 耐油 耐振 | 無極性 | ||||||
| 30cm | M12 | 3mm | N.O. | ● | ● | 3-4 | FL7M-3W6HDT-CN03 |
| M18 | 7mm | N.O. | ● | ● | 3-4 | FL7M-7W6HDT-CN03 | |
| M30 | 10mm | N.O. | ● | ● | 3-4 | FL7M-10W6DT-CN03 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,280円 ( 11,308円 ) | 在庫品1日目当日出荷可能 |
11,276円 ( 12,404円 ) | 4日目 |
12,106円 ( 13,317円 ) | 4日目 |
10,250円 ( 11,275円 ) | 4日目 |
11,764円 ( 12,940円 ) | 4日目 |
10,559円 ( 11,615円 ) | 在庫品1日目当日出荷可能 |
12,807円 ( 14,088円 ) | 在庫品1日目当日出荷可能 |
12,456円 ( 13,702円 ) | 4日目 |
11,739円9,391円 ( 10,330円 ) | 在庫品1日目当日出荷可能 |
12,253円 ( 13,478円 ) | 4日目 |
12,419円 ( 13,661円 ) | 5日目 |
11,794円 ( 12,973円 ) | 在庫品1日目当日出荷可能 |
13,408円11,396円 ( 12,536円 ) | 在庫品1日目当日出荷可能 |
14,534円 ( 15,987円 ) | 4日目 |
12,917円 ( 14,209円 ) | 在庫品1日目当日出荷可能 |
13,733円 ( 15,106円 ) | 5日目 |
14,396円 ( 15,836円 ) | 在庫品1日目当日出荷可能 |
14,932円 ( 16,425円 ) | 4日目 |
16,129円 ( 17,742円 ) | 5日目 |
詳細情報
基本情報
堅牢構造、防水性に優れた直流2線式。視認性を向上した表示灯付き。
【特長】
・直流2線式で配線コスト低減。
・設定表示付きで安定検出領域指示。
・高締め付けが可能な堅牢ハウジング。
・どこからでも見える表示灯。
・低消費電流。（0.55mAを実現）
・高いシール性。（IP67G）
・高速応答。（2kHzを実現）
※本シリーズはCADデータ修正中です。修正完了まで今しばらくお待ちください。
ご注意
- 【販売終了情報】型番：FL7M-3J6HD-CN、FL7M-3J6HD-CNA、FL7M-3K6H-CN、FL7M-7J6HD-CN、FL7M-7J6HD-CNA、FL7M-7K6H-CN、FL7M-10J6D-CN、FL7M-10K6-CNは、2022年11月30日に販売終了予定となります。
- 本シリーズにつき仕様変更がございます。2024年5月生産分より順次適用いたします。詳細はこちらをご参照ください。
