有接点センサスイッチ CS2B・CS3B・CS4B
- 通常単価(税別)
- 3,986円～4,249円
- 税込単価
- 4,385円～4,674円
コガネイ エアシリンダに最適な二線式の有接点センサスイッチ。【特長】・有接点二線式、負荷電圧（負荷電流...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図
製品仕様
外観
内部回路

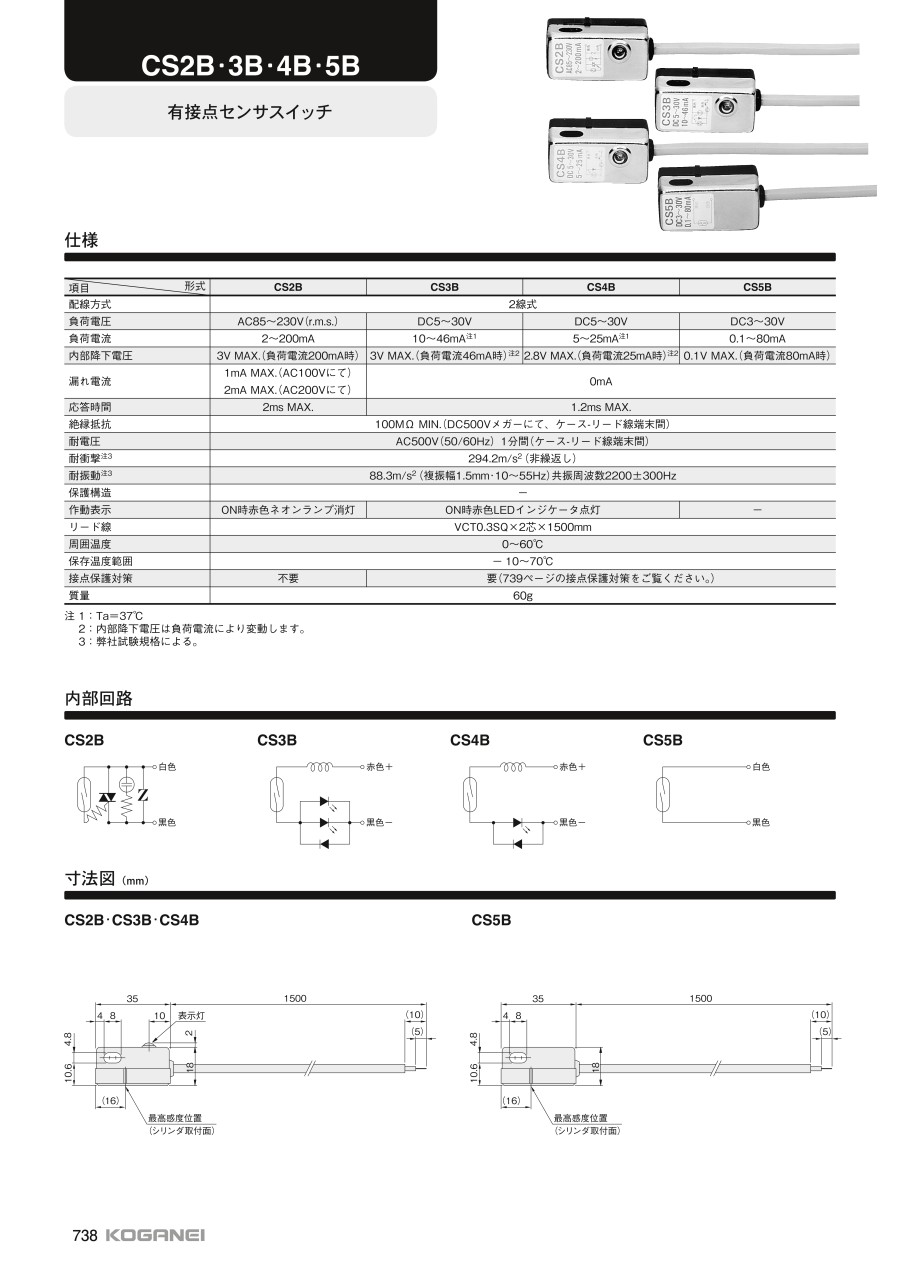

| 項目 | 型番 |
|---|---|
| CS4B | |
| 配線方式 | 2線式 |
| 負荷電圧 | DC5～30V |
| 負荷電流 | 5～25mA注1 |
| 内部降下電圧 | 2.8V MAX.（負荷電流25mA時）注2 |
| 漏れ電流 | 0mA |
| 応答時間 | 1.2ms MAX. |
| 絶縁抵抗 | 100MΩ MIN.（DC500Vメガーにて、ケース-リード線端末間） |
| 耐電圧 | AC500V（50 60Hz）1分間（ケース-リード線端末間） |
| 耐衝撃注3 | 294.2m/s2（非繰返し） |
| 耐振動注3 | 88.3m/s2（複振幅1.5mm･10～55Hz） 共振周波数2,200±300Hz |
| 保護構造 | - |
| 作動表示 | ON時赤色LEDインジケータ点灯 |
| リード線 | VCT0.3SQ×2芯×1,500mm |
| 周囲温度 | 0～+60℃ |
| 保存温度範囲 | -10～+70℃ |
| 接点保護対策 | 要 |
| 質量 | 60g |
注1：Ta=37℃
注2：内部下降電圧は負荷電流により変動
注3：コガネイ社試験規格による
開発秘話
エアシリンダに最適なセンサシングを施したセンサスイッチです。
長年の実験と検証の上で製作しております
詳細情報
基本情報
コガネイ エアシリンダに最適な二線式の有接点センサスイッチ。
【特長】
・有接点二線式、負荷電圧（負荷電流）：DC5～30V（5～25mA）。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
