MRCシリーズ超硬ラジアスエンドミル 4枚刃/45°ネジレ/ショート・ロングネックタイプ

数量スライド割引
規格拡大
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 8,130円～46,750円

税込単価: 8,943円～51,425円

【特長】・調質鋼高送り加工の干渉防止ロングネックタイプ。深いポケット等の深彫り...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
R精度 (μm)
±15
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
コーティング詳細
MRC

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が18型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

MRC-CRLN-HFEM4S4-R1-28

MRC-CRLN-HFEM4S4-R1-35

MRC-CRLN-HFEM4S6-R1.5-30

MRC-CRLN-HFEM4S6-R1.5-42

MRC-CRLN-HFEM4S6-R1.5-54

MRC-CRLN-HFEM4S6-R1.5-70

MRC-CRLN-HFEM4S8-R2-40

MRC-CRLN-HFEM4S8-R2-56

MRC-CRLN-HFEM4S8-R2-72

MRC-CRLN-HFEM4S8-R2-85

MRC-CRLN-HFEM4S10-R2-50

MRC-CRLN-HFEM4S10-R2-70

MRC-CRLN-HFEM4S10-R2-90

MRC-CRLN-HFEM4S10-R2-100

MRC-CRLN-HFEM4S12-R2-60

MRC-CRLN-HFEM4S12-R2-84

MRC-CRLN-HFEM4S12-R2-108

MRC-CRLN-HFEM4S16-R3-120

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

首径

(mm)

最小発注数量

4	8	1	28	4	70	3.8	1個
4	6	1	35	6	80	3.8	1個
6	12	1.5	30	6	80	5.8	1個
6	12	1.5	42	6	90	5.8	1個
6	12	1.5	54	6	100	5.8	1個
6	9	1.5	70	6	120	5.7	1個
8	16	2	40	8	85	7.7	1個
8	16	2	56	8	100	7.7	1個
8	16	2	72	8	120	7.7	1個
8	12	2	85	8	135	7.6	1個
10	20	2	50	10	100	9.7	1個
10	20	2	70	10	120	9.7	1個
10	20	2	90	10	140	9.7	1個
10	15	2	100	10	150	9.5	1個
12	24	2	60	12	110	11.7	1個
12	24	2	84	12	135	11.7	1個
12	18	2	108	12	160	11.5	1個
16	24	3	120	16	180	15.5	1個

通常単価(税別) (税込単価)	通常出荷日

8,130円 ( 8,943円 )	在庫品1日目当日出荷可能
8,130円 ( 8,943円 )	在庫品1日目当日出荷可能
8,730円 ( 9,603円 )	在庫品1日目当日出荷可能
9,080円 ( 9,988円 )	在庫品1日目当日出荷可能
9,490円 ( 10,439円 )	在庫品1日目当日出荷可能
9,080円 ( 9,988円 )	在庫品1日目当日出荷可能
11,270円 ( 12,397円 )	在庫品1日目当日出荷可能
13,220円 ( 14,542円 )	在庫品1日目当日出荷可能
13,510円 ( 14,861円 )	在庫品1日目当日出荷可能
12,030円 ( 13,233円 )	在庫品1日目当日出荷可能
13,560円 ( 14,916円 )	在庫品1日目当日出荷可能
16,400円 ( 18,040円 )	在庫品1日目当日出荷可能
16,660円 ( 18,326円 )	在庫品1日目当日出荷可能
15,180円 ( 16,698円 )	在庫品1日目当日出荷可能
18,690円 ( 20,559円 )	在庫品1日目当日出荷可能
20,670円 ( 22,737円 )	在庫品1日目当日出荷可能
20,670円 ( 22,737円 )	在庫品1日目当日出荷可能
46,750円 ( 51,425円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・調質鋼高送り加工の干渉防止ロングネックタイプ。深いポケット等の深彫り加工に最適。
・ネガに刃付けされたラジアス、適正な芯厚、45°ネジレの組み合わせにより、高い剛性と切れ味を実現
・彫り込みから側面、R、粗、中仕上まで使える万能タイプ
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 深い側面加工に適したエンドミルはありますか？
A ロングシャンクやロングネックエンドミルはネック部が刃径より細いため、
加工物に干渉せずに深い側面加工ができます。

シャフト部が干渉するシャフト部が干渉しない

Q 深い側面加工で倒れがでて、面精度がでないときの対策は？
A 長い刃長で軸方向（Z方向）に深い切込みをすると、エンドミルがたわんで
  振動したり、壁面の上部と底部の仕上がり寸法に違いがでたりします。
  ロングシャンクタイプのエンドミルを使用して、多段加工をすることで、
  面精度が改善されます。

一段加工多段加工

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
首逃がしエンドミルは、切削条件表の数値に以下の比率をかけてご使用ください。

刃数	送り速度		回転速度
刃数	SN-	SNR-	SN-	SNR-
4枚刃	100%	70%	100%	70%

型番 MRC-CRLN-HFEM4S

■切削条件

被削材		機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				高硬度鋼（40～60HRC）
刃径D		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径D		標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
2×R0.2・R0.5		5,060	8,400	11,500	19,100	4,280	6,880	10,700	17,200	3,040	4,930	9,500	15,400	700	1,600	4,800	10,400
3×R0.2・R0.8		5,780	9,650	7,600	12,700	4,830	7,820	7,100	11,500	3,580	5,770	6,400	10,300	800	1,800	3,200	6,900
4×R0.5・R1.0		6,160	10,260	5,700	9,500	5,090	8,260	5,300	8,600	3,650	5,850	4,800	7,700	900	1,900	2,400	5,200
5×R1.2		6,070	10,030	4,600	7,600	5,160	8,280	4,300	6,900	3,650	5,950	3,800	6,200	900	1,900	1,900	4,100
6×R0.5・R1.2		6,380	10,750	3,800	6,400	5,470	8,660	3,600	5,700	3,840	6,120	3,200	5,100	900	2,000	1,600	3,500
8×R2.0		6,500	10,750	2,900	4,800	5,510	8,770	2,700	4,300	3,840	6,240	2,400	3,900	900	2,000	1,200	2,600
10×R2.0		6,440	10,640	2,300	3,800	5,380	8,700	2,100	3,400	3,800	6,200	1,900	3,100	1,000	2,000	1,000	2,100
12×R2.0		6,080	10,240	1,900	3,200	5,260	8,470	1,800	2,900	3,650	5,930	1,600	2,600	900	1,900	800	1,700
16×R3.0		5,040	8,640	1,400	2,400	4,260	6,890	1,300	2,100	3,070	4,860	1,200	1,900	700	1,600	600	1,300
20×R3.0		4,000	6,920	1,100	1,900	3,650	5,640	1,100	1,700	2,600	3,900	1,000	1,500	600	1,200	500	1,000
Ad	標準	≦0.08D				≦0.08D				≦0.08D				≦0.04D
Ad	高速	≦0.06D				≦0.06D				≦0.06D				≦0.02D
Rd		≦0.2D				≦0.2D				≦0.2D				≦0.2D

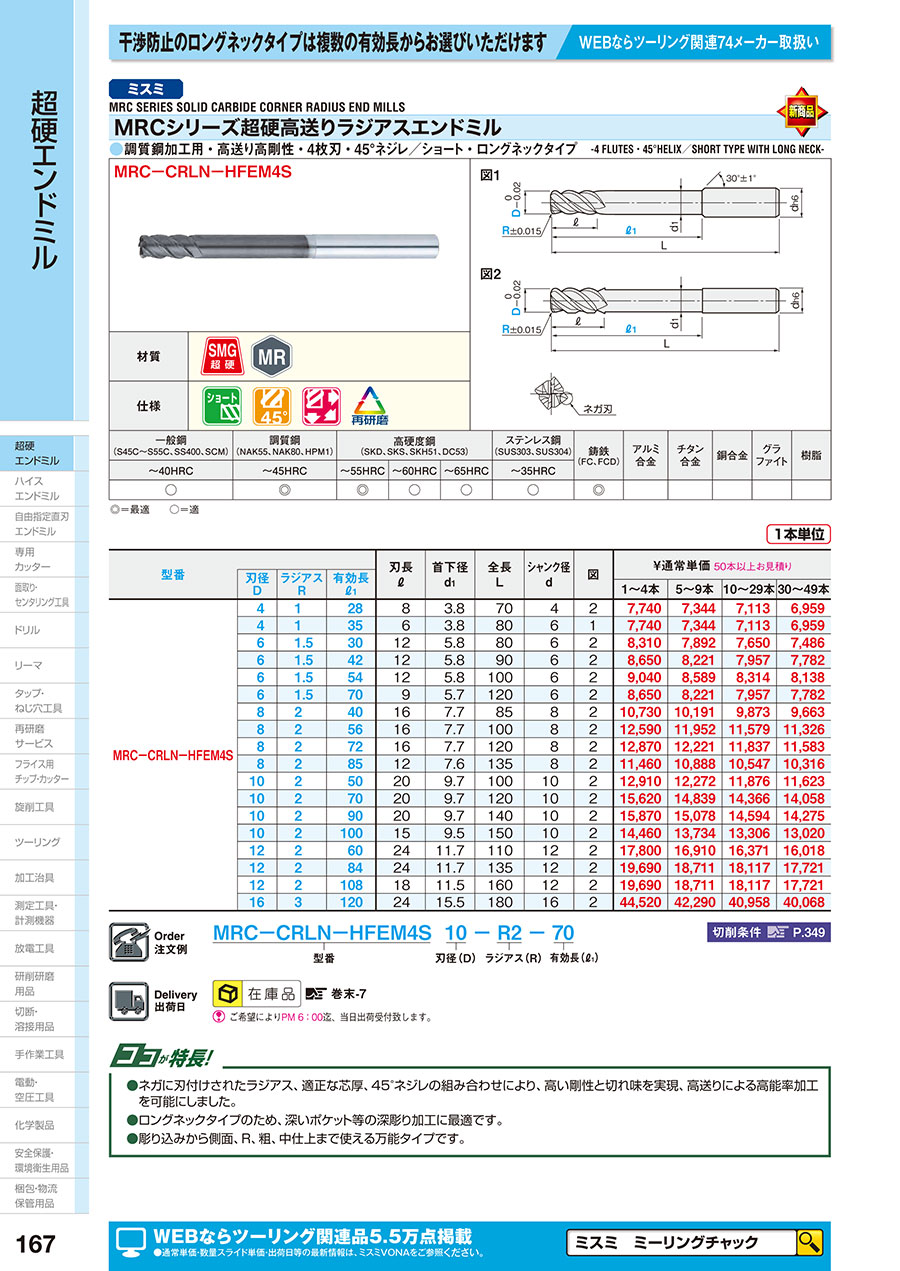

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
