絞り込み条件

未確定：候補が68型番あります。

  • ドリル径(刃径)(mm)

    ~mm

  • 溝長(mm)

    ~mm

  • 全長(mm)

    ~mm

  • シャンク径・MT No

    ~mm

  • タイプ

    ~mm

  • CAD

  • 出荷日

    • すべて
    • 当日出荷可能
ミスミ

TiAlNコート粉末ハイス鋼ドリル ステンレス加工用/エンドミルシャンク/レギュラー

TiAlNコート粉末ハイス鋼ドリル ステンレス加工用/エンドミルシャンク/レギュラー
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
540円～4,920円
税込単価
594円～5,412円

【特長】・ステンレス鋼の穴あけ加工に適したコーティング付のエンドミルシャンクド...

詳細情報を確認する

ご注意

  • ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が68型番あります。
数量：

商品仕様

外形図

ステンレス加工用ＴｉＮコートハイス鋼ドリル エンドミルシャンク／レギュラー:関連画像

推奨切削条件

型番 G-SUS-ESDR

被削材V=切削速度（m/min）
N=回転速度（min-1）
f=1回転当たりの送り量（mm/rev）
刃径D=2345681012
一般鋼
（S45C, S50C, S55C等）		V=36N=5800
f=0.06		414300
0.12		403200
0.15		412600
0.18		402100
0.2		401600
0.24		411300
0.27		411100
0.29
調質鋼
（HPM, NAK等）		V=30N=4700
f=0.05		333500
0.09		332600
0.13		332100
0.16		321700
0.18		331300
0.2		311000
0.24		32850
0.26
鋳鉄V=41N=6500
f=0.08		464900
0.14		453600
0.18		462900
0.21		452400
0.25		451800
0.29		471500
0.32		451200
0.36
アルミV=66N=10500
f=0.17		9910500
0.27		1008000
0.33		1006500
0.39		985200
0.46		1104200
0.51		1103400
0.61		1002700
0.73
ステンレス合金
（SUS304）		V=16N=2600
f=0.04		171800
0.05		161300
0.07		161050
0.09		17900
0.1		16650
0.14		17550
0.17		17450
0.2
ステンレス合金
（SUS420, SUS440）		V=19N=3100
f=0.08		202100
0.09		201600
0.11		201250
0.17		201050
0.19		20800
0.26		20630
0.33		20530
0.39

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    G-SUS-ESDR2
    G-SUS-ESDR2.1
    G-SUS-ESDR2.2
    G-SUS-ESDR2.3
    G-SUS-ESDR2.4
    G-SUS-ESDR2.5
    G-SUS-ESDR2.6
    G-SUS-ESDR2.7
    G-SUS-ESDR2.8
    G-SUS-ESDR2.9
    G-SUS-ESDR3
    G-SUS-ESDR3.1
    G-SUS-ESDR3.2
    G-SUS-ESDR3.3
    G-SUS-ESDR3.4
    G-SUS-ESDR3.5
    G-SUS-ESDR3.6
    G-SUS-ESDR3.7
    G-SUS-ESDR3.8
    G-SUS-ESDR3.9
    G-SUS-ESDR4
    G-SUS-ESDR4.1
    G-SUS-ESDR4.2
    G-SUS-ESDR4.3
    G-SUS-ESDR4.4
    G-SUS-ESDR4.5
    G-SUS-ESDR4.9
    G-SUS-ESDR5
    G-SUS-ESDR5.1
    G-SUS-ESDR5.2
    G-SUS-ESDR5.3
    G-SUS-ESDR5.5
    G-SUS-ESDR5.6
    G-SUS-ESDR6
    G-SUS-ESDR6.1
    G-SUS-ESDR6.2
    G-SUS-ESDR6.3
    G-SUS-ESDR6.4
    G-SUS-ESDR6.5
    G-SUS-ESDR6.6
    G-SUS-ESDR6.7
    G-SUS-ESDR6.8
    G-SUS-ESDR6.9
    G-SUS-ESDR7
    G-SUS-ESDR7.1
    G-SUS-ESDR7.4
    G-SUS-ESDR7.5
    G-SUS-ESDR8.1
    G-SUS-ESDR8.2
    G-SUS-ESDR8.3
    G-SUS-ESDR8.5
    G-SUS-ESDR8.6
    G-SUS-ESDR8.7
    G-SUS-ESDR9
    G-SUS-ESDR9.2
    G-SUS-ESDR9.5
    G-SUS-ESDR10
    G-SUS-ESDR10.1
    G-SUS-ESDR10.2
    G-SUS-ESDR10.3

    ドリル径(刃径)

    (mm)

    溝長

    (mm)

    全長

    (mm)

    シャンク径・MT No

    		最小発注数量
    2
    24
    56
    3
    1個
    2.1
    24
    56
    3
    1個
    2.2
    25
    56
    3
    1個
    2.3
    25
    56
    3
    1個
    2.4
    30
    61
    3
    1個
    2.5
    30
    61
    3
    1個
    2.6
    30
    61
    3
    1個
    2.7
    33
    64
    3
    1個
    2.8
    33
    64
    3
    1個
    2.9
    33
    64
    3
    1個
    3
    33
    64
    3
    1個
    3.1
    36
    68
    4
    1個
    3.2
    36
    68
    4
    1個
    3.3
    36
    68
    4
    1個
    3.4
    39
    71
    4
    1個
    3.5
    39
    71
    4
    1個
    3.6
    39
    71
    4
    1個
    3.7
    39
    71
    4
    1個
    3.8
    43
    75
    4
    1個
    3.9
    43
    75
    4
    1個
    4
    43
    75
    4
    1個
    4.1
    43
    85
    6
    1個
    4.2
    43
    85
    6
    1個
    4.3
    47
    89
    6
    1個
    4.4
    47
    89
    6
    1個
    4.5
    47
    89
    6
    1個
    4.9
    52
    94
    6
    1個
    5
    52
    94
    6
    1個
    5.1
    52
    94
    6
    1個
    5.2
    52
    94
    6
    1個
    5.3
    52
    94
    6
    1個
    5.5
    57
    99
    6
    1個
    5.6
    57
    99
    6
    1個
    6
    57
    99
    6
    1個
    6.1
    63
    107
    8
    1個
    6.2
    63
    107
    8
    1個
    6.3
    63
    107
    8
    1個
    6.4
    63
    107
    8
    1個
    6.5
    63
    107
    8
    1個
    6.6
    63
    107
    8
    1個
    6.7
    63
    107
    8
    1個
    6.8
    69
    113
    8
    1個
    6.9
    69
    113
    8
    1個
    7
    69
    113
    8
    1個
    7.1
    69
    113
    8
    1個
    7.4
    69
    113
    8
    1個
    7.5
    69
    113
    8
    1個
    8.1
    75
    125
    10
    1個
    8.2
    75
    125
    10
    1個
    8.3
    75
    125
    10
    1個
    8.5
    75
    125
    10
    1個
    8.6
    81
    131
    10
    1個
    8.7
    81
    131
    10
    1個
    9
    81
    131
    10
    1個
    9.2
    81
    131
    10
    1個
    9.5
    81
    131
    10
    1個
    10
    87
    137
    10
    1個
    10.1
    87
    144
    12
    1個
    10.2
    87
    144
    12
    1個
    10.3
    87
    144
    12
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    580円
    ( 638円 )
    在庫品1日目当日出荷可能
    690円
    ( 759円 )
    在庫品1日目当日出荷可能
    690円
    ( 759円 )
    在庫品1日目当日出荷可能
    690円
    ( 759円 )
    在庫品1日目当日出荷可能
    690円
    ( 759円 )
    在庫品1日目当日出荷可能
    580円
    ( 638円 )
    在庫品1日目当日出荷可能
    660円
    ( 726円 )
    在庫品1日目当日出荷可能
    660円
    ( 726円 )
    在庫品1日目当日出荷可能
    660円
    ( 726円 )
    在庫品1日目当日出荷可能
    660円
    ( 726円 )
    在庫品1日目当日出荷可能
    540円
    ( 594円 )
    在庫品1日目当日出荷可能
    690円
    ( 759円 )
    在庫品1日目当日出荷可能
    690円
    ( 759円 )
    在庫品1日目当日出荷可能
    690円
    ( 759円 )
    在庫品1日目当日出荷可能
    690円
    ( 759円 )
    在庫品1日目当日出荷可能
    690円
    ( 759円 )
    在庫品1日目当日出荷可能
    810円
    ( 891円 )
    在庫品1日目当日出荷可能
    810円
    ( 891円 )
    在庫品1日目当日出荷可能
    730円
    ( 803円 )
    在庫品1日目当日出荷可能
    810円
    ( 891円 )
    在庫品1日目当日出荷可能
    730円
    ( 803円 )
    在庫品1日目当日出荷可能
    970円
    ( 1,067円 )
    在庫品1日目当日出荷可能
    890円
    ( 979円 )
    在庫品1日目当日出荷可能
    970円
    ( 1,067円 )
    在庫品1日目当日出荷可能
    970円
    ( 1,067円 )
    在庫品1日目当日出荷可能
    890円
    ( 979円 )
    在庫品1日目当日出荷可能
    1,150円
    ( 1,265円 )
    在庫品1日目当日出荷可能
    1,040円
    ( 1,144円 )
    在庫品1日目当日出荷可能
    1,040円
    ( 1,144円 )
    在庫品1日目当日出荷可能
    1,210円
    ( 1,331円 )
    在庫品1日目当日出荷可能
    1,340円
    ( 1,474円 )
    在庫品1日目当日出荷可能
    1,210円
    ( 1,331円 )
    在庫品1日目当日出荷可能
    1,520円
    ( 1,672円 )
    在庫品1日目当日出荷可能
    1,390円
    ( 1,529円 )
    在庫品1日目当日出荷可能
    1,490円
    ( 1,639円 )
    在庫品1日目当日出荷可能
    1,750円
    ( 1,925円 )
    在庫品1日目当日出荷可能
    1,750円
    ( 1,925円 )
    在庫品1日目当日出荷可能
    1,750円
    ( 1,925円 )
    在庫品1日目当日出荷可能
    1,570円
    ( 1,727円 )
    在庫品1日目当日出荷可能
    1,770円
    ( 1,947円 )
    在庫品1日目当日出荷可能
    1,770円
    ( 1,947円 )
    在庫品1日目当日出荷可能
    1,770円
    ( 1,947円 )
    在庫品1日目当日出荷可能
    1,770円
    ( 1,947円 )
    在庫品1日目当日出荷可能
    1,660円
    ( 1,826円 )
    在庫品1日目当日出荷可能
    1,820円
    ( 2,002円 )
    在庫品1日目当日出荷可能
    1,820円
    ( 2,002円 )
    在庫品1日目当日出荷可能
    1,820円
    ( 2,002円 )
    在庫品1日目当日出荷可能
    2,260円
    ( 2,486円 )
    在庫品1日目当日出荷可能
    2,260円
    ( 2,486円 )
    在庫品1日目当日出荷可能
    2,260円
    ( 2,486円 )
    在庫品1日目当日出荷可能
    2,020円
    ( 2,222円 )
    在庫品1日目当日出荷可能
    2,020円
    ( 2,222円 )
    在庫品1日目当日出荷可能
    2,510円
    ( 2,761円 )
    在庫品1日目当日出荷可能
    2,110円
    ( 2,321円 )
    在庫品1日目当日出荷可能
    2,800円
    ( 3,080円 )
    在庫品1日目当日出荷可能
    2,570円
    ( 2,827円 )
    在庫品1日目当日出荷可能
    2,670円
    ( 2,937円 )
    在庫品1日目当日出荷可能
    3,010円
    ( 3,311円 )
    在庫品1日目当日出荷可能
    3,530円
    ( 3,883円 )
    在庫品1日目当日出荷可能
    3,530円
    ( 3,883円 )
    在庫品1日目当日出荷可能
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    【特長】
    ・ステンレス鋼の穴あけ加工に適したコーティング付のエンドミルシャンクドリル
    ・粉末ハイス鋼とTiAℓNコートにより耐摩耗性を強化
    ・独自のシンニング形状により食付きが良好

    ご注意

    • ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。

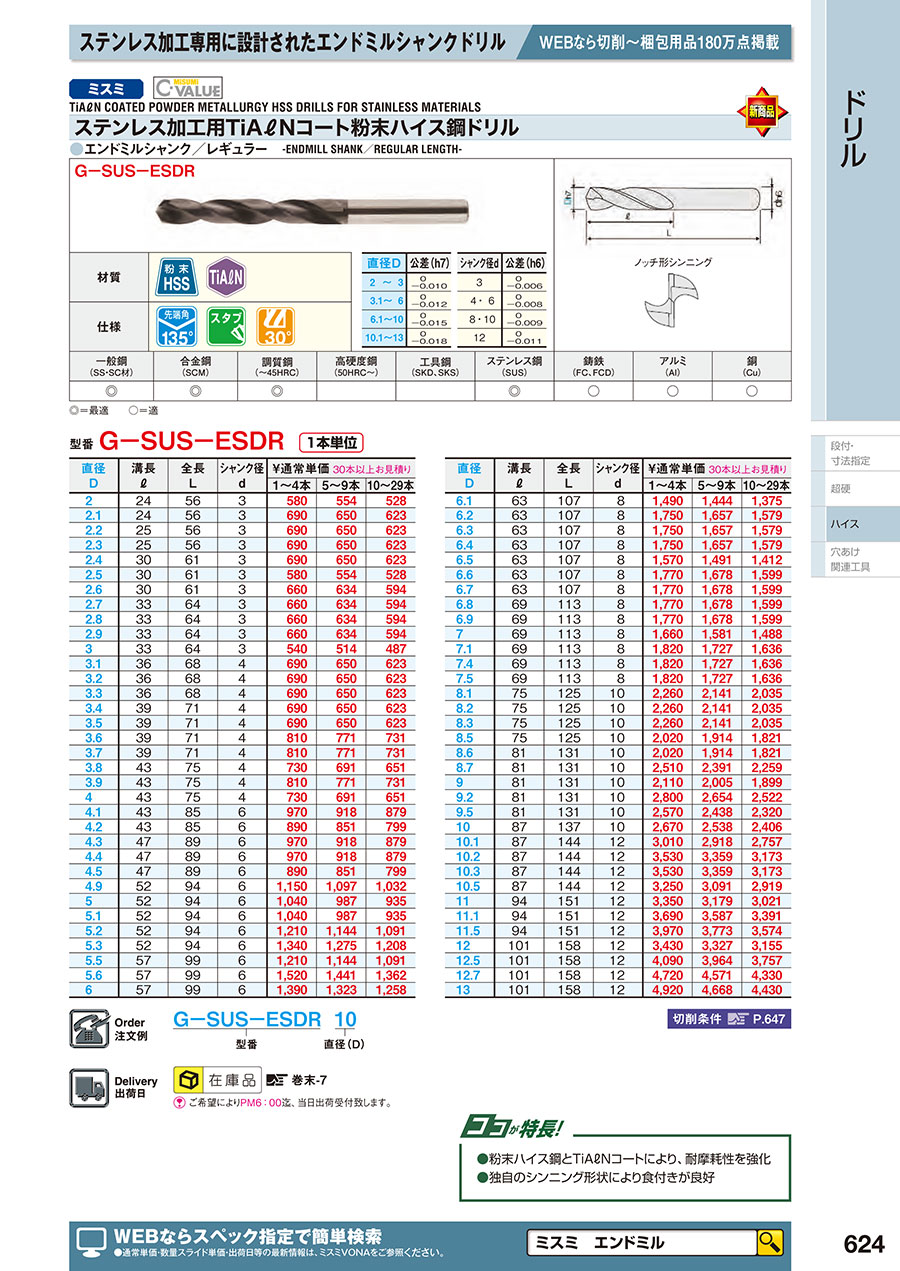

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    624

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    TiAlNコート粉末ハイス鋼ドリル ステンレス加工用/エンドミルシャンク/レギュラーのレビュー
    4.4平均満足度：4.420件のレビュー
    ステンレス材の穴あけ
    5
    満足度：5.02021/11/10
    今まで一般的なステンレス用ドリルを使用していましたが、 刃もちが悪く再研磨してもすぐに切れなくなっていました。 エンドミ...もっと読む
    1人が参考にしています。
    ステンレス加工に使用
    3
    満足度：3.02020/09/29
    304の加工に使用しました。他メーカーの物良く使用しますが、納期の問題でこちらを使用。加工は出来ましたが耐久性はそこまで...もっと読む
    1人が参考にしています。
    SUS３０４の穴あけ
    2
    満足度：2.02022/02/25
    あまり使い物にならずダメでした。 OSGの物を使っていたが価格に魅力を感じこちらを 使ってみたがダメでした。 OSGの物...もっと読む

    ミスミからのコメント

    貴重なご意見を頂き誠にありがとうございます。 旋盤加工の場合、チャック中心とドリル中心がずれていると喰い付かない場合がありますが、センターもみつけをることで、ドリルの喰付き性能が向上します。 また、ドリルが最初に接したときにドリル先端が傷む場合があります。その状態でドリルを押し込むとステンレスの加工硬化がすすみ、刃全体が摩耗してしまいバリがひどくなる可能性があります。特にステンレス鋼の場合、被削材とドリルの最初のコンタクトは加工状況を確認しながら細心の注意をはらって送ってください。 切りくずが出始めたら、切りくずの様子をみて送りを早くすると、効率の良い加工ができる可能性があります。 加工途中はステップをなるべく少なくして、加工硬化がおきないようにすることをお勧め致します。 ドリルの切れが悪くなったら早めに再研磨をすることをお勧め致します。 ドリル切削条件→「2019年版金属加工用工具紙カタログp.647」・「Eカタログ商品ページの【切削条件はこちら】」にて確認頂けますのでご活用ください。

    0人が参考にしています。
    穴あけ
    4
    満足度：4.02021/11/30
    丸棒にφ3の穴をあけました。すぐに折れることはなく、けっこう丈夫な印象を受けました。
    0人が参考にしています。
    ステン材の穴あけに
    5
    満足度：5.02021/11/18
    ステンレス材の穴あけに購入しました。 一本から頼めたのが良かったです。 穴も問題なく加工できました。
    0人が参考にしています。
