ミスミ

ＴｉＡｌＮコート粉末ハイス鋼ドリルエンドミルシャンク/レギュラータイプ

数量スライド割引
当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（6件）

この商品のFAQをみる（1件）

通常単価(税別): 1,170円～8,210円

税込単価: 1,287円～9,031円

【特長】・粉末ハイス鋼とTiAℓNコートにより耐摩耗性と靭性のバランスが良いド...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
工具材質
粉末ハイス
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
先端角 (°)
130
コーティング有無
有
シンニング詳細
有

ご注意

【販売終了情報】
・一部型式は販売終了予定品となります。
・在庫限りで販売終了となります。
・詳細はWOSにてご確認ください。
ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。

未確定：候補が39型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●粉末ハイス鋼＋TiAℓNコートにより耐摩耗性と靭性のバランスが良いドリルです。
●特殊ドリル形状により、高能率深穴加工を実現します。

推奨切削条件

型番 APM-ESDR / APM-HESDR

切削速度（周速度）、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	型番	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	型番	切削速度 V（m/min）	直径D=2	3	4	5	6	8	10	13
一般構造用鋼（SS400）	APM-ESDR	35～45	N=5570 f=0.05	3720 0.06	2790 0.1	2230 0.1	1860 0.12	1390 0.16	1110 0.2	860 0.21
一般構造用鋼（SS400）	APM-HESDR	45～55	-	-	-	-	2390 0.13	1790 0.17	1430 0.2	1100 0.26
中高炭素鋼（S45C、S55C）	APM-ESDR	35～45	N=5570 f=0.05	3720 0.06	2790 0.1	2230 0.1	1860 0.12	1390 0.16	1110 0.2	860 0.21
中高炭素鋼（S45C、S55C）	APM-HESDR	35～55	-	-	-	-	1860 0.13	1390 0.17	1110 0.2	860 0.26
合金工具鋼（SUJ 2、SKD11、SKD12）	APM-ESDR	25～30	N=3980 f=0.04	2650 0.055	1990 0.08	1590 0.08	1330 0.095	1000 0.125	800 0.16	610 0.17
合金工具鋼（SUJ 2、SKD11、SKD12）	APM-HESDR	30～35	-	-	-	-	1590 0.12	1190 0.16	960 0.2	730 0.21
ステンレス鋼（SUS303、SUS304、SUS416）	APM-ESDR	15～20	N=2390 f=0.04	1590 0.055	1190 0.08	960 0.08	800 0.095	600 0.125	480 0.16	370 0.17
ステンレス鋼（SUS303、SUS304、SUS416）	APM-HESDR	20～25	-	-	-	-	1060 0.12	800 0.16	640 0.2	490 0.21
調質鋼（40～48HRC）	APM-ESDR	12～14	N=1910 f=0.04	1270 0.055	960 0.08	760 0.08	640 0.095	480 0.125	380 0.16	290 0.17
調質鋼（40～48HRC）	APM-HESDR	14～16	-	-	-	-	740 0.12	560 0.16	450 0.2	340 0.21
鋳鉄（FC150、FC250、FC300）	APM-ESDR	40～50	N=6370 f=0.05	4250 0.06	3180 0.1	2550 0.1	2120 0.12	1590 0.16	1270 0.2	980 0.21
鋳鉄（FC150、FC250、FC300）	APM-HESDR	50～60	-	-	-	-	2650 0.15	1990 0.2	1590 0.25	1220 0.3
ダクタイル鋳鉄（FCD500、FCD700）	APM-ESDR	40～50	N=6370 f=0.05	4250 0.06	3180 0.1	2550 0.1	2120 0.12	1590 0.16	1270 0.2	980 0.21
ダクタイル鋳鉄（FCD500、FCD700）	APM-HESDR	50～60	-	-	-	-	2650 0.15	1990 0.2	1590 0.25	1220 0.3
アルミニウムアルミ合金	APM-ESDR	60～70	N=9550 f=0.05	6370 0.06	4780 0.1	3820 0.1	3180 0.12	2390 0.16	1910 0.2	1470 0.21
アルミニウムアルミ合金	APM-HESDR	70～80	-	-	-	-	3720 0.24	2790 0.315	2230 0.4	1720 0.4

ステップ送り

穴の深さ	＜100mm
1ステップ	2～3×D

ＴｉＡｌＮコート粉末ハイス鋼ドリル　エンドミルシャンク／レギュラータイプ　:関連画像

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

油穴（オイルホール）

直径公差

(mm)

CAM・工具管理ソフト用データ

シャンク径公差

(mm)

CADデータ有無

(2D/3D)

最小発注数量

2	24	56	3	-	0～-0.014	tebis / zoller	0～-0.014	2D/3D	1個
2.5	30	62	3	-	0～-0.014	tebis / zoller	0～-0.014	2D/3D	1個
3	33	65	3	-	0～-0.014	tebis / zoller	0～-0.014	2D/3D	1個
3.3	36	68	4	-	0～-0.018	tebis / zoller	0～-0.018	2D/3D	1個
3.5	39	71	4	-	0～-0.018	tebis / zoller	0～-0.018	2D/3D	1個
3.8	43	75	4	-	0～-0.018	tebis / zoller	0～-0.018	2D/3D	1個
4	43	75	4	-	0～-0.018	tebis / zoller	0～-0.018	2D/3D	1個
4.2	43	87	6	-	0～-0.018	tebis / zoller	0～-0.018	2D/3D	1個
4.3	47	91	6	-	0～-0.018	tebis / zoller	0～-0.022	2D/3D	1個
4.5	47	91	6	-	0～-0.018	tebis / zoller	0～-0.022	2D/3D	1個
4.8	52	96	6	-	0～-0.018	tebis / zoller	0～-0.022	2D/3D	1個
5	52	96	6	-	0～-0.018	tebis / zoller	0～-0.022	2D/3D	1個
5.1	52	96	6	-	0～-0.018	tebis / zoller	0～-0.022	2D/3D	1個
5.5	57	101	6	-	0～-0.018	tebis / zoller	0～-0.022	2D/3D	1個
6	57	101	6	-	0～-0.018	tebis / zoller	0～-0.022	2D/3D	1個
6.5	63	107	8	-	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
6.8	69	113	8	-	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
6.9	69	113	8	-	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
7	69	113	8	-	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
7.8	75	119	8	-	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
8	75	119	8	-	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
8.5	75	125	10	-	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
8.6	81	131	10	-	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
9	81	131	10	-	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
9.5	81	131	10	-	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
10	87	137	10	-	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
10.2	87	144	12	-	0～-0.027	tebis / zoller	0～-0.027	2D/3D	1個
10.3	87	144	12	-	0～-0.027	tebis / zoller	0～-0.027	2D/3D	1個
10.5	87	144	12	-	0～-0.027	tebis / zoller	0～-0.027	2D/3D	1個
11	94	151	12	-	0～-0.027	tebis / zoller	0～-0.027	2D/3D	1個
11.5	94	151	12	-	0～-0.027	tebis / zoller	0～-0.027	2D/3D	1個
12	101	158	12	-	0～-0.027	tebis / zoller	0～-0.027	2D/3D	1個
12.5	101	161	14	-	0～-0.027	tebis / zoller	0～-0.027	2D/3D	1個
13	101	161	14	-	0～-0.027	tebis / zoller	0～-0.027	2D/3D	1個
6.5	63	107	8	○	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
7	69	113	8	○	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
7.8	75	119	8	○	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
8.7	81	131	10	○	0～-0.022	tebis / zoller	0～-0.022	2D/3D	1個
11.5	94	151	12	○	0～-0.027	-	0～-0.027	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	在庫品1日目当日出荷可能
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能
1,400円 ( 1,540円 )	在庫品1日目当日出荷可能
1,550円 ( 1,705円 )	在庫品1日目当日出荷可能
1,320円 ( 1,452円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能
1,950円 ( 2,145円 )	在庫品1日目当日出荷可能
2,340円 ( 2,574円 )	在庫品1日目当日出荷可能
2,340円 ( 2,574円 )	在庫品1日目当日出荷可能
2,130円 ( 2,343円 )	在庫品1日目当日出荷可能
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能
2,850円 ( 3,135円 )	在庫品1日目当日出荷可能
2,850円 ( 3,135円 )	在庫品1日目当日出荷可能
2,850円 ( 3,135円 )	在庫品1日目当日出荷可能
2,650円 ( 2,915円 )	在庫品1日目当日出荷可能
3,110円 ( 3,421円 )	在庫品1日目当日出荷可能
3,450円 ( 3,795円 )	在庫品1日目当日出荷可能
3,660円 ( 4,026円 )	在庫品1日目当日出荷可能
3,110円 ( 3,421円 )	在庫品1日目当日出荷可能
3,880円 ( 4,268円 )	在庫品1日目当日出荷可能
3,650円 ( 4,015円 )	在庫品1日目当日出荷可能
4,610円 ( 5,071円 )	在庫品1日目当日出荷可能
4,610円 ( 5,071円 )	在庫品1日目当日出荷可能
4,610円 ( 5,071円 )	在庫品1日目当日出荷可能
5,110円 ( 5,621円 )	在庫品1日目当日出荷可能
4,880円 ( 5,368円 )	在庫品1日目当日出荷可能
5,310円 ( 5,841円 )	在庫品1日目当日出荷可能
5,920円 ( 6,512円 )	在庫品1日目当日出荷可能
6,220円 ( 6,842円 )	在庫品1日目当日出荷可能
6,780円 ( 7,458円 )	在庫品1日目当日出荷可能
7,950円 ( 8,745円 )	在庫品1日目当日出荷可能
6,840円 ( 7,524円 )	在庫品1日目当日出荷可能
8,210円 ( 9,031円 )	在庫品1日目当日出荷可能
7,530円 ( 8,283円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・粉末ハイス鋼とTiAℓNコートにより耐摩耗性と靭性のバランスが良いドリル
・特殊ドリル形状により、高能率深穴加工を実現

ご注意

【販売終了情報】
・一部型式は販売終了予定品となります。
・在庫限りで販売終了となります。
・詳細はWOSにてご確認ください。
ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。

カタログ

商品TOP

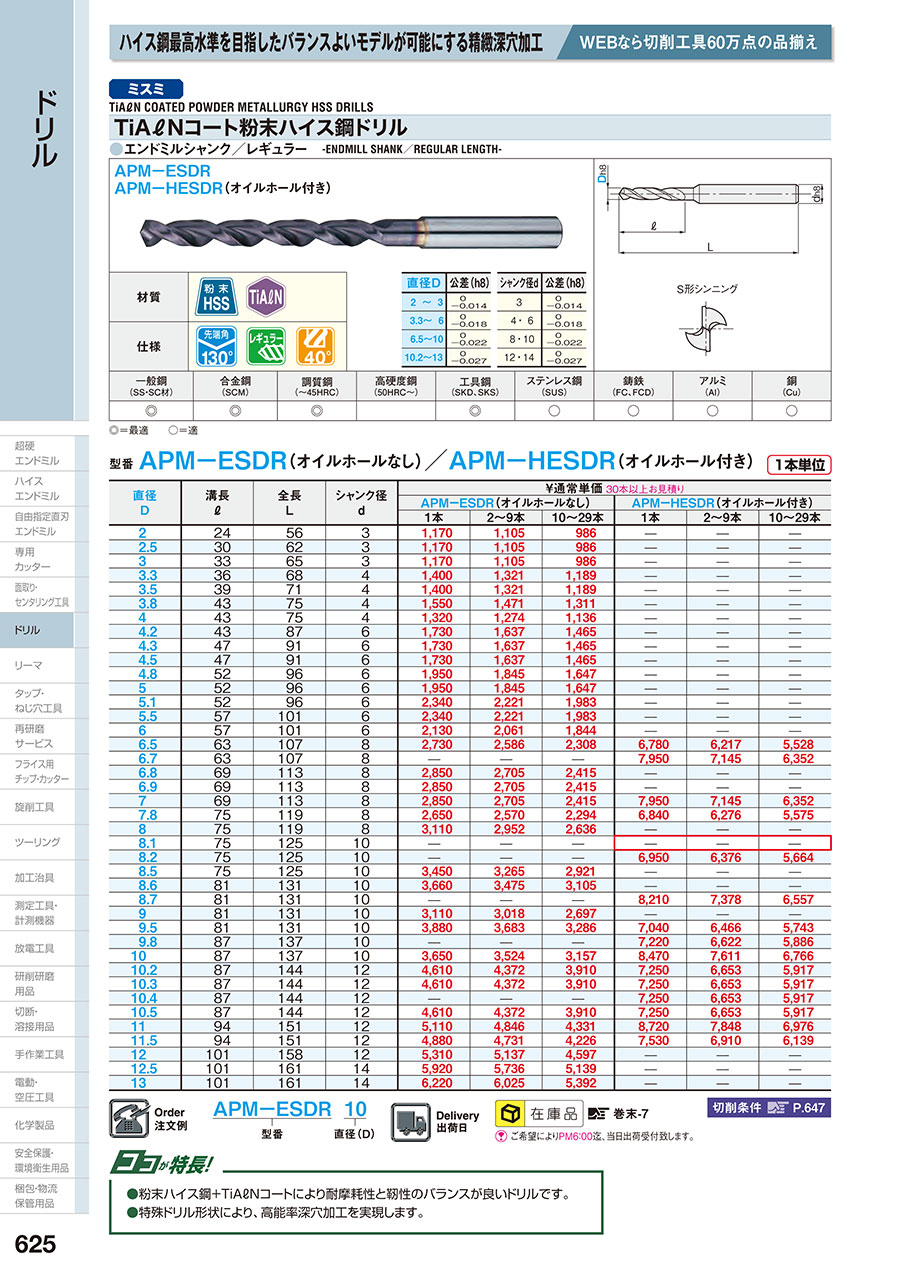

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴｉＡｌＮコート粉末ハイス鋼ドリルエンドミルシャンク/レギュラータイプのレビュー

4.1平均満足度：4.16件のレビュー

星5
33%
星4
50%
星3
17%
星2
0%
星1
0%

穴あけ

満足度：4.02021/09/29

SUS用の穴あけに使用しました。精度、耐摩耗ともに満足しています。

0人が参考にしています。

NAK80　穴あけ

満足度：5.02020/07/27

以前はＭ社製の粉末ハイスを使用してましたが、スピード重視の量産では無いので　特殊鋼の穴あけはこれで十分満足してます。

0人が参考にしています。

SCM440の穴あけ加工に使用

満足度：5.02019/02/17

SCM440材に止まり穴で深さ45の加工を120ヵ所にしました。ハイスドリルでは最強のＴｉＡｌＮコート+粉末ハイス鋼+...もっと読む

0人が参考にしています。

穴あけ用

満足度：4.02018/04/26

社内で使用している被削材にあっていて使いやすいです。 NC,MCで使用しています

0人が参考にしています。

穴あけ用

満足度：3.02017/02/24

エンドミルシャンクタイプなので、ドリルチャック用よりコストＵＰだが、しっかりと工具をホールドできるので、穴あけがスムーズ...もっと読む

0人が参考にしています。

6件全て見る

よくあるご質問（FAQ）

Q被削材：ＳＤ１１　水溶性切削液　数か所の少量加工　APM-HESDR9を使用しようと思うが、何か問題ありますか？

量産性では超硬ドリルの方が良いですが、本品でも問題はありません。
